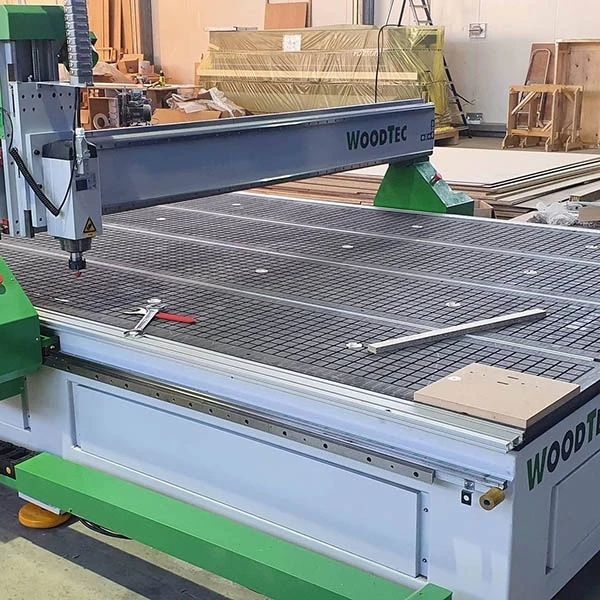

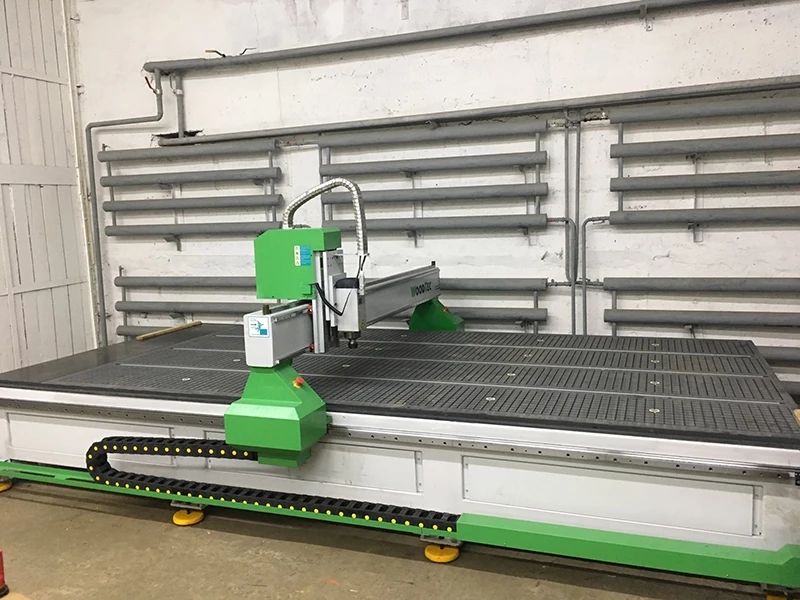

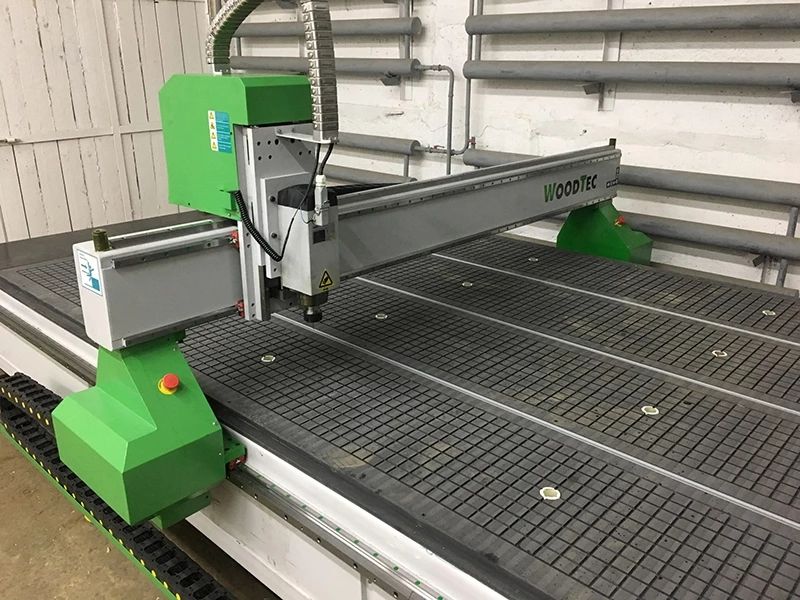

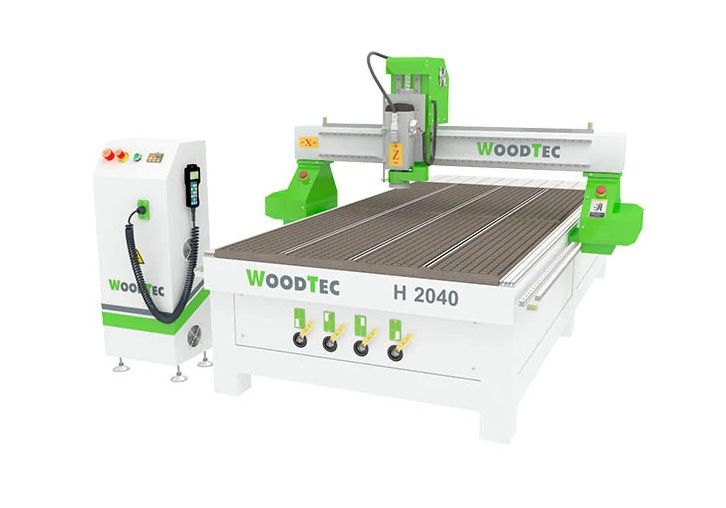

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040
Артикул: H 2040
Станок WoodTec H 2040 быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Описание
Станок WoodTec H 2040 быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Обрабатываемые материалы
- Дерево
- ДСП
- МДФ
- Фанера
- Любые полистиролы
- Искусственный камень
- Акриловое стекло и оргстекло
- Модельный пластик
- Цветной металл
Схема обработки
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
 |
Фасады
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |
Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. |
 |
Жесткие линейные направляющиеПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. Это обеспечивает высокое качество производства сложных изделий. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
|
|
Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу роторно-пластинчатого типа мощностью 5500 Вт, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами. |
 |

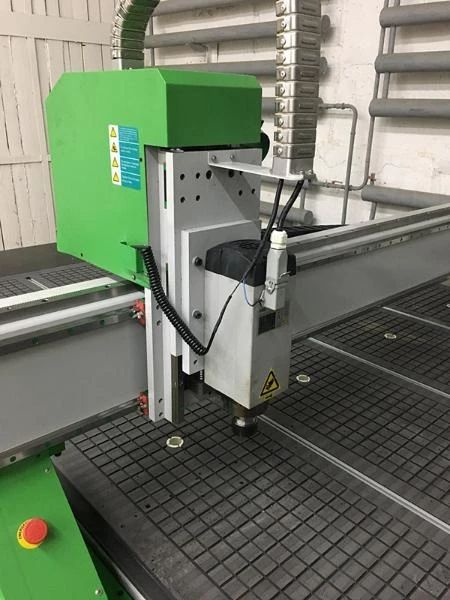

Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай) с воздушным охлаждением, в который внедрены последние технологические достижения. Высокая мощность (5500 Вт) и скорость вращения (18000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
 |
Промышленные двигателиШаговые моторы используются для передвижения по всем осям. Отличаются высокой точностью, надежностью и бесперебойной работой. |
 |

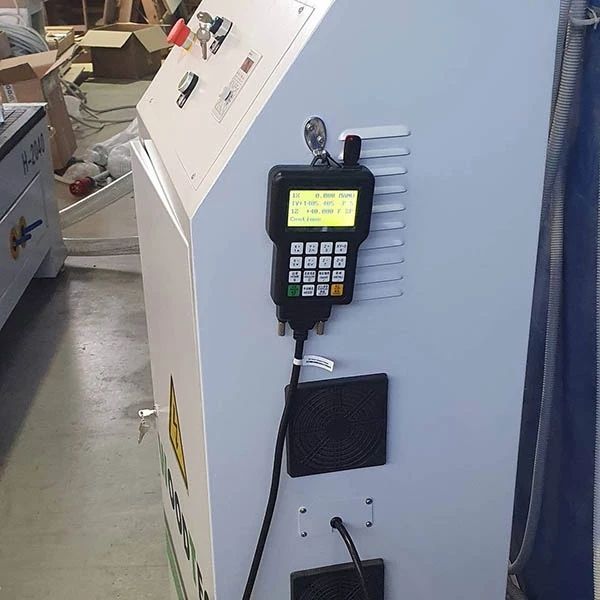

Современный и эргономичный ЧПУ-контроллерПульт Rich AUTO A11 делает ручное управление и настройку станка удобной и простой, а также предотвращает поломку оборудования. Имеется USB-порт, который позволяет загрузить программу обработки напрямую через флешку. |
 |
Аспиратор и пылеуловительСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
|
|
Программа Autodesk ArtCAMПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 6 кВт 18 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной | 1 |
Вакуумный стол с T-пазами (4 зоны) Опция вакуумный насос 5,5 кВт (160 м³/ч) |
| 7 | Шаговые электродвигатели осевого перемещения | 4 | |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 12 | Набор цанг (фиксация гайкой) | 1 | ER32 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 | |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 15 | Ящик с ЗИП | 1 | |
| 16 | Аспирационный кожух на шпиндель | 1 | |
| 17 | Программное обеспечение | 1 | на русском языке |
| 18 | Руководство пользователя | 1 | на русском языке |
Дополнительные комплектующие
Шаговые двигатели / серводвигатели
- Шаговые двигатели
- Сервогибридные двигатели ($1000) – фото
Мощность: 450 Вт - Серводвигатели Yaskawa ($5500) – фото
Мощность: 850 Вт
Насосы
- Без насоса (механическое крепление)
- Вихревой вакуумный насос 7,5 кВт ($1350) – фото
Мощность: 7,5 кВт
Производительность: 530 м3/час
Разряженность: 0,40 МПа - Вихревой вакуумный насос 5,5 кВт - 2 шт. ($2500) – фото
Мощность: 5,5 + 5,5 кВт
Производительность: 400 + 400 м3/час
Разряженность: 0,28 + 0,28 МПа - 2 вакуумных насоса роторно-пластинчатого типа ($4400) – фото
Мощность: 5,5 кВт
Производительность: 160 м3/час
Разряженность: 0,86 МПа
.jpg){kind=link}
Запчасти
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237971 |  |
Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) | В отличие от аналогичных изделий из армированного углепластика или текстолита, графитовые пластины устойчивы к воздействию внешних факторов, выдерживают температуру до 500°C, обладают способностью к самосмазыванию и не имеют нежелательных химических реакций. | $375 |
| ВТ237972 |  |
Фильтр для роторно-пластинчатого вакуумного насоса | Устанавливаемые к входному отверстию насоса и компрессора, он защищает эти устройства от пыли и твердых частиц. Оператор может легко проверить состояние фильтрующего элемента через прозрачный корпус. | $50 |
| ВТ237973 |  |
Линейный подшипник ABBA 20 мм BRC20R0 | Представляет собой металлическую цилиндрическую втулку, внутри которой шарики свободно двигаются по замкнутому контуру и по нескольким дорожкам. Таким образом, линейная втулка свободно двигается вдоль вала, а механизм в целом работает плавно. | $90 |
| ВТ237975 |  |
Провод пульта A11/A18 | Предназначен для коммутации станка с цифровым контроллером, который генерирует сигналы для управления двигателями осей из файлов, открытых во внутренней памяти или внешнем источнике. | $98 |
| ВТ237977 |  |
Индуктивный концевой датчик PA12-F4 | Контролирует и ограничивает перемещения осей с ЧПУ, исключает возникновение перекосов и, тем самым, обеспечивает безопасность и бесперебойную работу станка. | $21 |
| ВТ237978 |  |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Удаляет пыль и грязь с рабочего стола. | $75 |
| ВТ237985 |  |
Плата NC Studio v5 | Управляет фрезерным станком с ЧПУ. Подключается к PCI-шине компьютера с ОС Windows. | $65 |
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2080 х 4000 |
| Перемещение шпинделя по оси Z, мм | 230 |
| Система смены инструмента | Ручная (цанговый) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола |
Вакуумный стол с T-пазами Опция: |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 17 |
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 6 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 22 |
Габаритные размеры
| Длина, мм | 4500 |
| Ширина, мм | 2300 |
| Высота, мм | 1200 |
| Вес, кг | 1700 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 4,5 м |
| Ширина | 2,3 м |
| Высота | 1,2 м |
| Вес (место 1) | 1700 кг |
| Объём | 12,42 м³ |
| Общий вес | 1700 кг |
| Общий объём | 12,42 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 18 000
-
Посадочный диаметр инструмента (наибольший), мм20
-
Тип цангиER32
-
Тип охлаждения шпинделявоздушное
-
Мощность шпинделя, кВт6
-
Скорость холостого хода, м/мин0 – 17
-
Скорость рабочего хода, м/мин0 – 10
-
Тип рабочего столаВакуумный стол с T-пазами (опция: 2 вакуумных насоса)
-
Тип передачи по оси X и YКосозубые рейки
-
Тип передачи по оси ZШВП
-
Система смены инструментаРучная (цанговый)
-
Размер обработки, мм2080 х 4000 x 230
-
Вес, кг1700
-
Тип двигателяшаговые
-
Мощность, кВт22
-
Напряжение, В380
-
Размеры станка (Д x Ш x В), мм4500 x 2300 x 1200
-
Частота тока, Гц50
