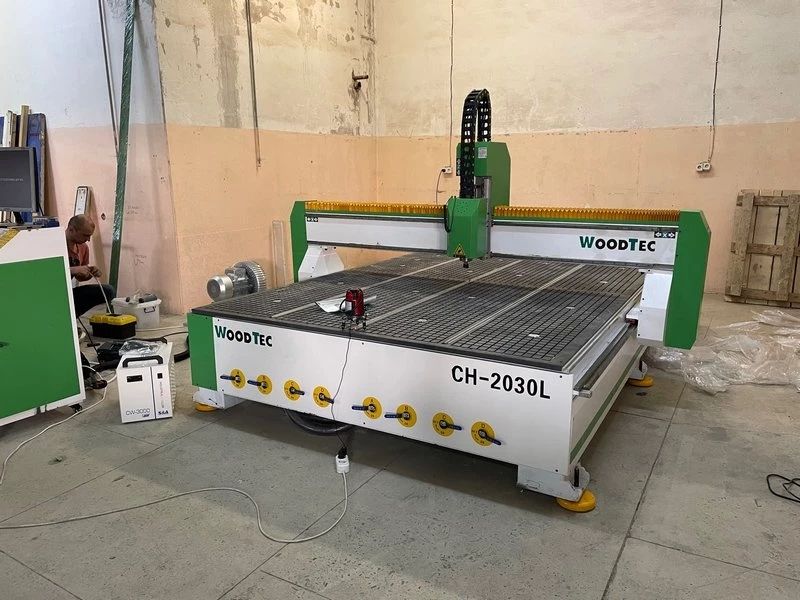

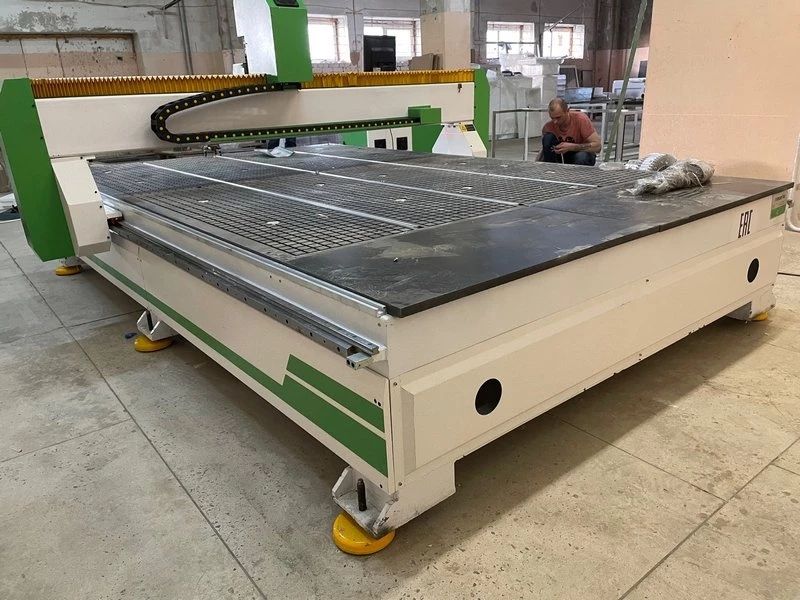

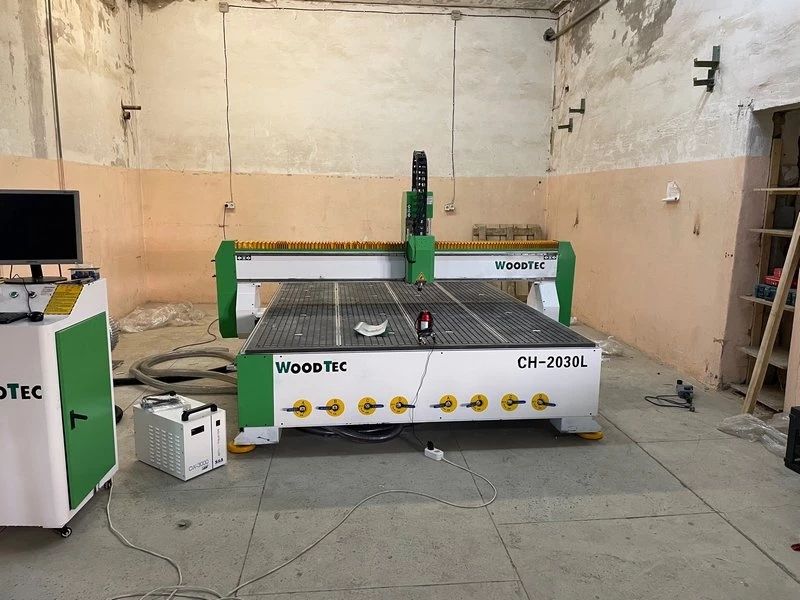

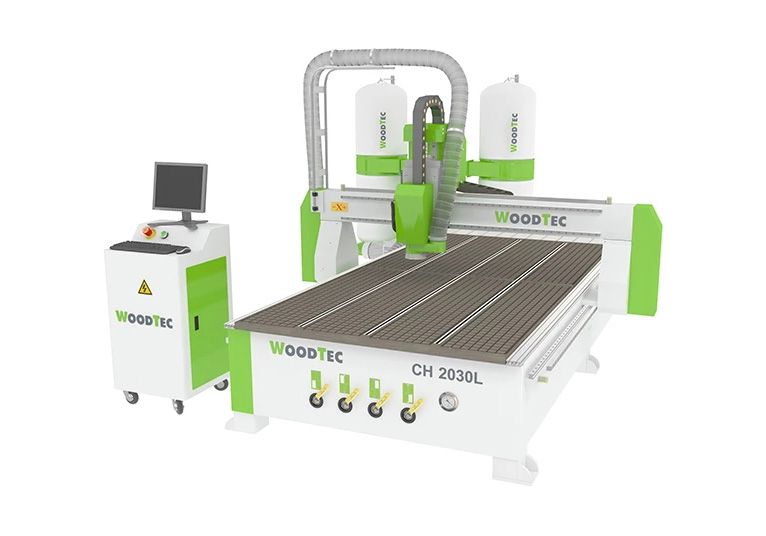

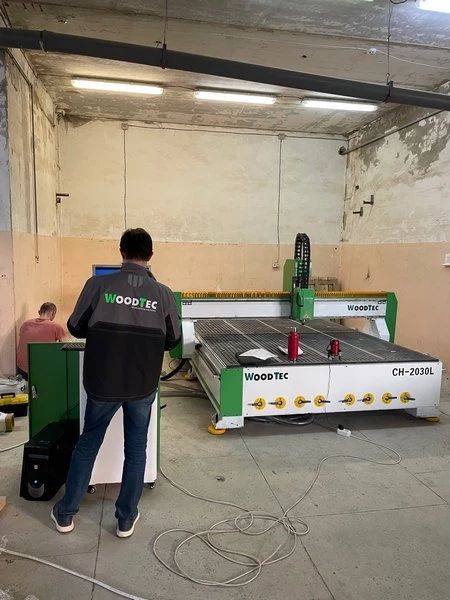

Фрезерно-гравировальный станок с ЧПУ WoodTec CH 2030L
Артикул: CH 2030L
Станок WoodTec CH 2030L быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Описание
Станок WoodTec CH 2030L быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.
Обрабатываемые материалы
- Древесина любых пород
- Композитные материалы
- Пластики
- Плитные материалы (ДСП, МДФ, ДВП, фанера)
- Полистирол
- Оргстекло
- Акрил
- Цветные металлы
Схема обработки
 |
 |
Области применения
- Гравировка
- Гравировка поверхностей из самых различных материалов - Мебельное производство
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий. - Отделка интерьеров
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности. - Отделка экстерьеров
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д. - Эксклюзивные изделия
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее. - Производство дверей
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины. - Модельное производство
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик. - Реклама
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Примеры получаемых изделий
Массив древесины
 |
 |
 |
Фасады
 |
 |
 |
 |
Различные пластики, ПВХ, акрил и другие материалы
 |
 |
 |
 |
Цветные металлы
 |
 |
 |
 |

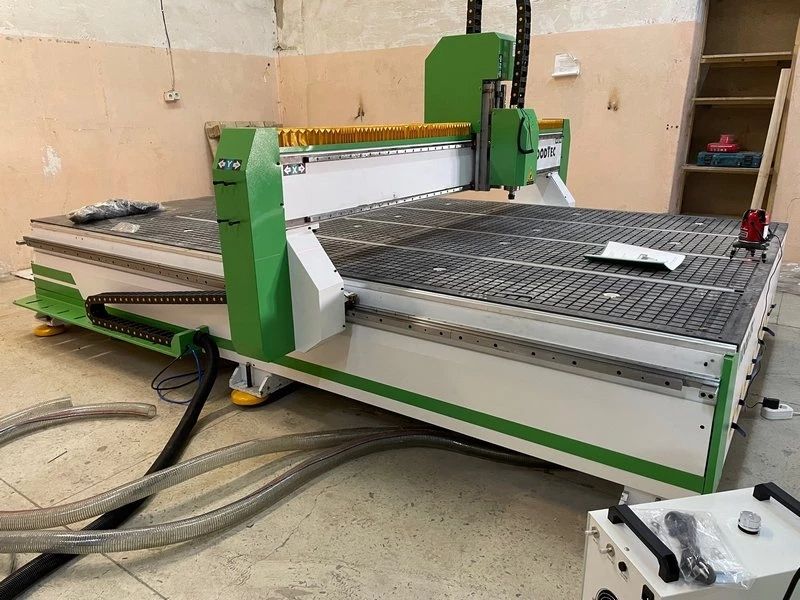

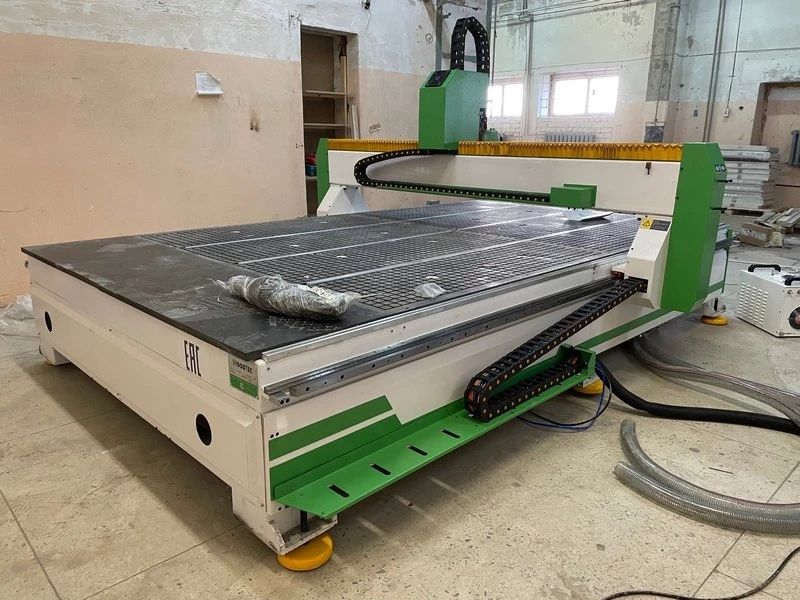

Конструкция станка
 |
Цельная сварная рамаКонструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно. |
 |

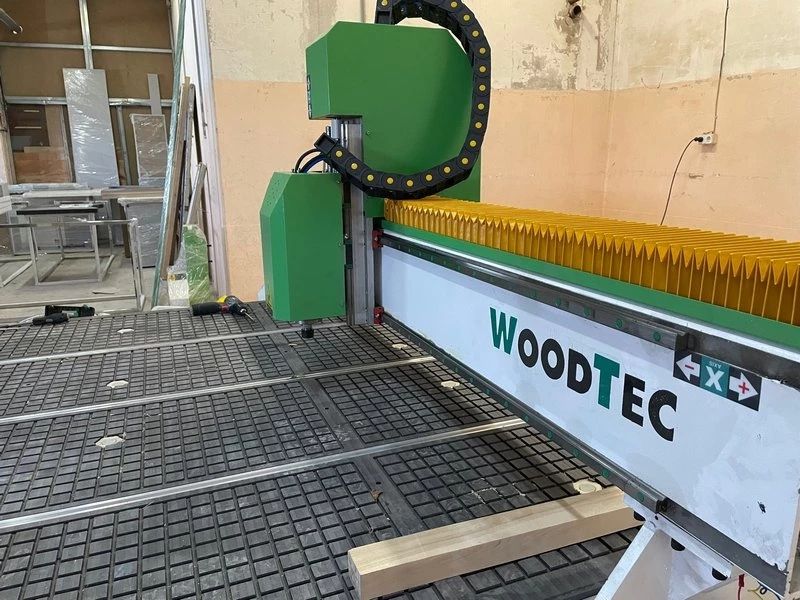

Прочный портал из стальных трубТрубы, из которых изготовлен портал, имеют прямоугольное сечение и толщину металла более 8 мм. Конструкция усилена дополнительными ребрами. Таким образом, портал имеет высокую прочность и отсутствие перекосов, а качество и точность обработки изделий становятся значительно выше. |
 |
Массивные опоры порталаСтальные опоры придают порталу дополнительную жесткость, устойчивость к деформациям и надежность. |
 |
Жесткие линейные направляющие и подшипникиПридают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |
Высокоточные шарико-винтовые парыИх главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно. |
 |
Косозубая рейкаОбеспечивает быстрое и точное передвижение по осям Х и Y. |
 |

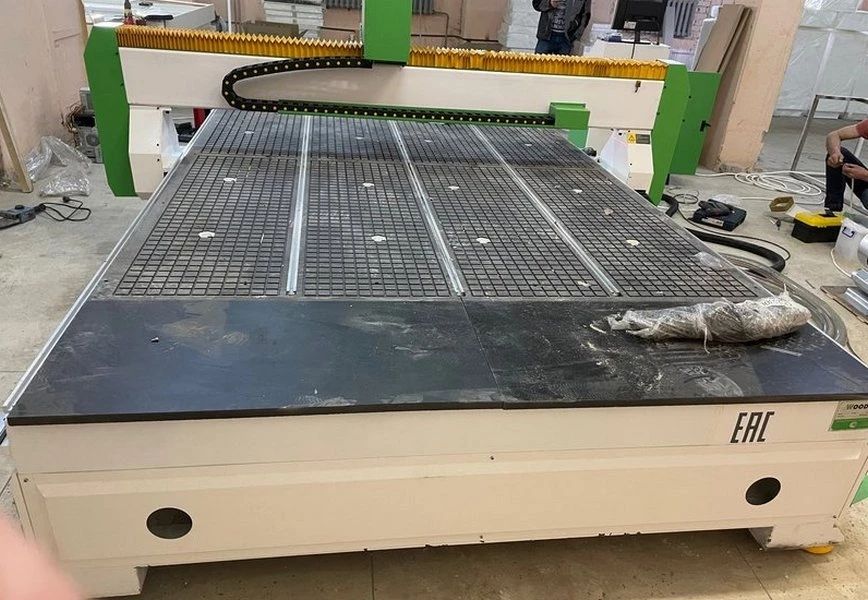

Рабочий стол с Т-образными пазамиАлюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами. |
 |
Мощный электрошпиндельСтанок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. Высокая мощность (3200 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |
Промышленные двигателиШаговые моторы используются для передвижения по всем осям. Они отличаются высокой точностью, надежностью и бесперебойной работой. |
 |
Система калибровки инструментаСпециальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность. |
|
|
Современная система управленияСистема NC Studio соединяет станок с компьютером и управляет его перемещениями. Имеет функции старта программ и коррекции G-code прямо в процессе работы. Режим просмотра симуляций позволяет обнаружить возможные ошибки. |
|
|
Профессиональная система охлажденияСтанок оснащен профессиональным чиллером CW-3000, который широко используется для различного оборудования с водяным охлаждением. Он экономичен, надежен, прост в установке и эксплуатации. Среди конструктивных особенностей данной модели – отслеживание температуры охлаждаемых деталей в режиме реального времени, эффективная защита и сигнализация, герметичный водяной бак для продолжительного использования малого объема воды, а также мощный радиатор воздушного охлаждения. |
|
|
Аспиратор и пылеуловительСтандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки. |
|
|
Программа Autodesk ArtCAMПредназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия. |
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 1 | 3,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Плата управления NCStudio | 1 | |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Шаговые электродвигатели осевого перемещения | 4 | 450 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | HIWIN |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 12 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 | |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 15 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Чиллер | 1 | CW-3000 |
| 19 | Программное обеспечение | 1 | на русском языке |
| 20 | Руководство пользователя | 1 | на русском языке |
Дополнительные комплектующие
- Без насоса (механическое крепление)
- Вихревой вакуумный насос 7,5 кВт ($1350) – фото
Мощность: 7,5 кВт
Производительность: 530 м3/час
Разряженность: 0,40 МПа - Вихревой вакуумный насос 5,5 кВт - 2 шт. ($2500) – фото
Мощность: 5,5 + 5,5 кВт
Производительность: 400 + 400 м3/час
Разряженность: 0,28 + 0,28 МПа - 2 вакуумных насоса роторно-пластинчатого типа ($4400) – фото
Мощность: 5,5 кВт
Производительность: 160 м3/час
Разряженность: 0,86 МПа
.jpg){kind=link}
Технические характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3000 |
| Перемещение шпинделя по оси Z, мм | 180 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 4 зоны |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 17 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 3,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 6 |
Габаритные размеры
| Длина, мм | 3500 |
| Ширина, мм | 2300 |
| Высота, мм | 1250 |
| Вес, кг | 1400 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,5 м |
| Ширина | 2,3 м |
| Высота | 1,25 м |
| Вес (место 1) | 1400 кг |
| Объём | 10,06 м³ |
| Общий вес | 1400 кг |
| Общий объём | 10,06 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 – 24 000
-
Посадочный диаметр инструмента (наибольший), мм13
-
Тип цангиER20
-
Тип охлаждения шпинделяводяное
-
Мощность шпинделя, кВт3,2
-
Скорость холостого хода, м/мин0 – 17
-
Скорость рабочего хода, м/мин0 – 10
-
Тип рабочего столаВакуумный и механический с «Т»- пазами крепления 4 зоны
-
Тип передачи по оси X и YКосозубые рейки
-
Тип передачи по оси ZШВП
-
Система смены инструментаРучная (цанговый, фиксация гайкой)
-
Размер обработки, мм2100 х 3000 x 180
-
Тип двигателяшаговые
-
Вес, кг1400
-
Мощность, кВт6
-
Напряжение, В380
-
Размеры станка (Д x Ш x В), мм3500 x 2300 x 1250
-
Частота тока, Гц50
-
ЧиллерCW 3000
