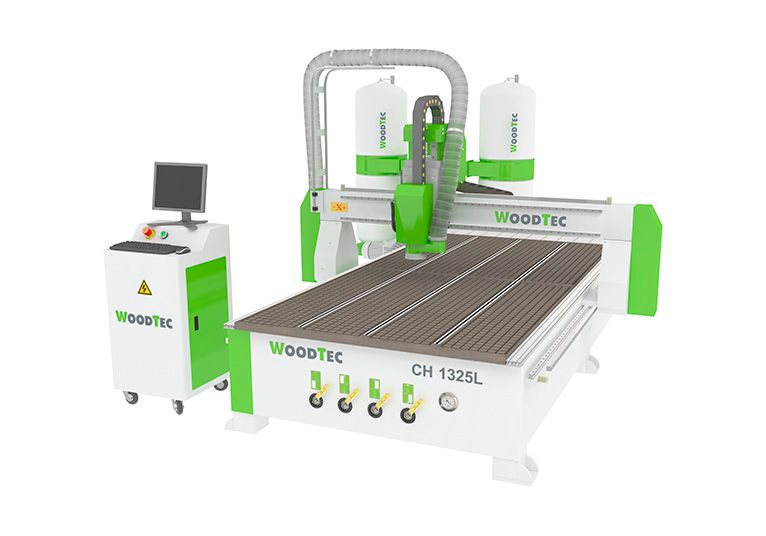

Фрезерно-гравировальный станок с ЧПУ WoodTec CH 1325L

Артикул: CH 1325L

В корзину Узнать цену

Станок WoodTec CH 1325L быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Описание

Станок WoodTec CH 1325L быстро и с высокой точностью выполняет двух- и трехмерную фрезеровку и гравировку на разных материалах. Машина широко применяется в мебельной и строительной промышленности, производстве ювелирных, сувенирных и скульптурных изделий, рекламы, моделей и т.д.

Обрабатываемые материалы

  • Древесина любых пород
  • Композитные материалы
  • Пластики
  • Плитные материалы (ДСП, МДФ, ДВП, фанера)
  • Полистирол
  • Оргстекло
  • Акрил
  • Цветные металлы

Схема обработки

Области применения

  • Гравировка
    - Гравировка поверхностей из самых различных материалов
  • Мебельное производство
    - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
  • Отделка интерьеров
    - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
  • Отделка экстерьеров
    - Фигурные наличники на окна и двери с резьбой
    - Декоративные элементы для украшения деревянных домов и бань.
    - Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия
    - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
  • Производство дверей
    - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
    - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
    - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
    - Изготовление эксклюзивных дверей из ценных пород древесины.
  • Модельное производство
    - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Реклама
    - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры получаемых изделий

Массив древесины



Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы

Конструкция станка

Цельная сварная рама

Конструкция из толстых труб прямоугольной формы усилена поперечными балками – это придает станку высокую жесткость и максимально гасит вибрации. Технологические пазы и площадки обрабатываются одновременно, благодаря чему станок работает точно.

Прочный портал из стальных труб

Трубы, из которых изготовлен портал, имеют прямоугольное сечение и толщину металла более 8 мм. Конструкция усилена дополнительными ребрами. Таким образом, портал имеет высокую прочность и отсутствие перекосов, а качество и точность обработки изделий становятся значительно выше.

Массивные опоры портала

Стальные опоры придают порталу дополнительную жесткость, устойчивость к деформациям и надежность.

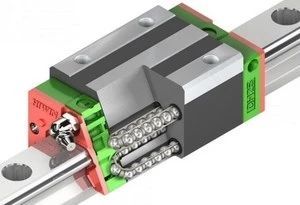

Жесткие линейные направляющие и подшипники

Придают станку высокую скорость и устойчивость, идеальную точность передвижения портала и шпинделя по трем осям. С помощью пресс-масленок (тавотниц), на подшипники подается смазка, рекомендованная заводом-изготовителем. Таким образом, получаются изделия высокого качества, а машина служит долгие годы.

Высокоточные шарико-винтовые пары

Их главное преимущество – полное отсутствие люфта. За счет этого портал, суппорт и шпиндель по оси Z двигаются плавно и точно.

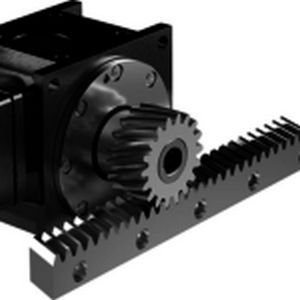

Косозубая рейка

Обеспечивает быстрое и точное передвижение по осям Х и Y.

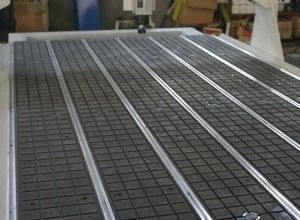

Рабочий стол с Т-образными пазами

Алюминиевый стол покрыт пластиком, который выдерживает высокие нагрузки. Благодаря вакуумному насосу, обрабатываемый материал устанавливается на стол просто, быстро и крепко. Также лист можно закрепить с помощью струбцин – для этого площадь столешницы разделена на четыре части Т-образными пазами.

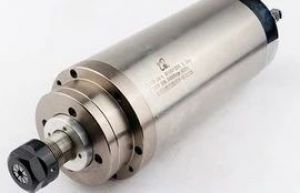

Мощный электрошпиндель

Станок оснащен электрошпинделем компании HQD (Китай), в котором внедрены последние технологические достижения. Высокая мощность (3200 Вт) и скорость вращения (24000 оборотов в минуту) позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие.

Промышленные двигатели

Шаговые моторы используются для передвижения по всем осям. Они отличаются высокой точностью, надежностью и бесперебойной работой.

Система калибровки инструмента

Специальный датчик автоматически контролирует и настраивает длину инструмента. Система быстро передает информацию о поверхности стола и высоте листов, повышает производительность и безопасность.

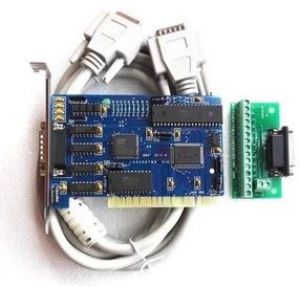

Современная система управления

Система NC Studio соединяет станок с компьютером и управляет его перемещениями. Имеет функции старта программ и коррекции G-code прямо в процессе работы. Режим просмотра симуляций позволяет обнаружить возможные ошибки.

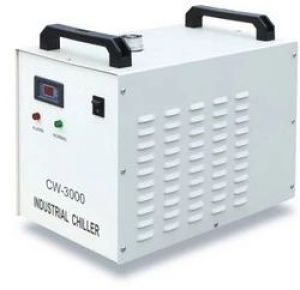

Профессиональная система охлаждения

Станок оснащен профессиональным чиллером CW-3000, который широко используется для различного оборудования с водяным охлаждением. Он экономичен, надежен, прост в установке и эксплуатации.

Среди конструктивных особенностей данной модели – отслеживание температуры охлаждаемых деталей в режиме реального времени, эффективная защита и сигнализация, герметичный водяной бак для продолжительного использования малого объема воды, а также мощный радиатор воздушного охлаждения.

Аспиратор и пылеуловитель

Стандартная комплектация станка включает защитный аспирационный кожух. К нему можно подключить пылеуловитель, который очищает рабочее пространство от грязи и стружки.

Программа Autodesk ArtCAM

Предназначена для создания и редактирования двух- и трехмерных моделей. С его помощью можно сделать гравировку или резьбу по дереву, проводить обработку металлов и т.д. Имеет понятный для новичка интерфейс, а также инструментарий, охватывающий весь процесс работы – от эскиза до готового изделия.

Комплектация

№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай (водяное охлаждение) 1 3,2 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 BEST 4 кВт
3 Шкаф с электрокомпонентами станка 1
4 Плата управления NCStudio 1
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами 1
7 Шаговые электродвигатели осевого перемещения 4 450 Вт
8 Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси  Z (комплект) 1
11 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
12 Набор цанг, фиксация гайкой (комплект) 1 ER20
13 Набор гаечных ключей для обслуживания станка 1
14 Струбцина для механического крепления деталей (комплект) 1
15 Пылеулавливающий агрегат 1 3 кВт
16 Ящик с ЗИП 1
17 Аспирационный кожух на шпиндель 1
18 Чиллер 1 CW-3000
19 Программное обеспечение 1 на русском языке
20 Руководство пользователя 1 на русском языке

Дополнительные комплектующие

  • Без насоса (механическое крепление)
  • Вихревой вакуумный насос 5,5 кВт ($1075) – фото
    Мощность: 5,5 кВт
    Производительность: 400 м3/час
    Разряженность: 0,28 МПа
  • Вихревой вакуумный насос 7,5 кВт ($1350) – фото
    Мощность: 7,5 кВт
    Производительность: 530 м3/час
    Разряженность: 0,40 МПа
  • Роторно-пластинчатый вакуумный насос (Китай) ($2200) – фото
    Мощность: 5,5 кВт
    Производительность: 160 м3/час
    Разряженность: 0,86 МПа

Технические характеристики

Размеры зоны обработки X и Y, наибольшие, мм 1300 х 2500
Перемещение шпинделя по оси Z, мм 180
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0 – 10
Скорость холостого хода, м/мин 0 – 17
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 3,2
Тип охлаждения шпинделя водяное
Чиллер CW 3000
Тип цанги ER20
Посадочный диаметр инструмента, наибольший, мм 13
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 6

Габаритные размеры

Длина, мм 3000
Ширина, мм 1500
Высота, мм 1200
Вес, кг 1130

Транспортные данные

Количество мест 1
Место: 1
Длина 3 м
Ширина 1,5 м
Высота 1,2 м
Вес (место 1) 1150 кг
Объём 5,4 м³
Общий вес 1150 кг
Общий объём 5,4 м³

Характеристики

Основные характеристики

  • Диапазон скоростей шпинделя, об/мн
    0 – 24 000
  • Частота тока, Гц
    50
  • Посадочный диаметр инструмента (наибольший), мм
    13
  • Тип цанги
    ER20
  • Тип охлаждения шпинделя
    водяное
  • Мощность шпинделя, кВт
    3,2
  • Скорость холостого хода, м/мин
    0 – 17
  • Скорость рабочего хода, м/мин
    0 – 10
  • Тип рабочего стола
    Вакуумный и механический с «Т»- пазами крепления 4 зоны
  • Тип передачи по оси X и Y
    Косозубые рейки
  • Тип передачи по оси Z
    ШВП
  • Система смены инструмента
    Ручная (цанговый, фиксация гайкой)
  • Размер обработки, мм
    1300 х 2500 x 180
  • Тип двигателя
    шаговые
  • Вес, кг
    1130
  • Мощность, кВт
    6
  • Напряжение, В
    380
  • Размеры станка (Д x Ш x В), мм
    3000 x 1500 x 1200
  • Чиллер
    CW 3000
