Артикул: TOP POINT K-45

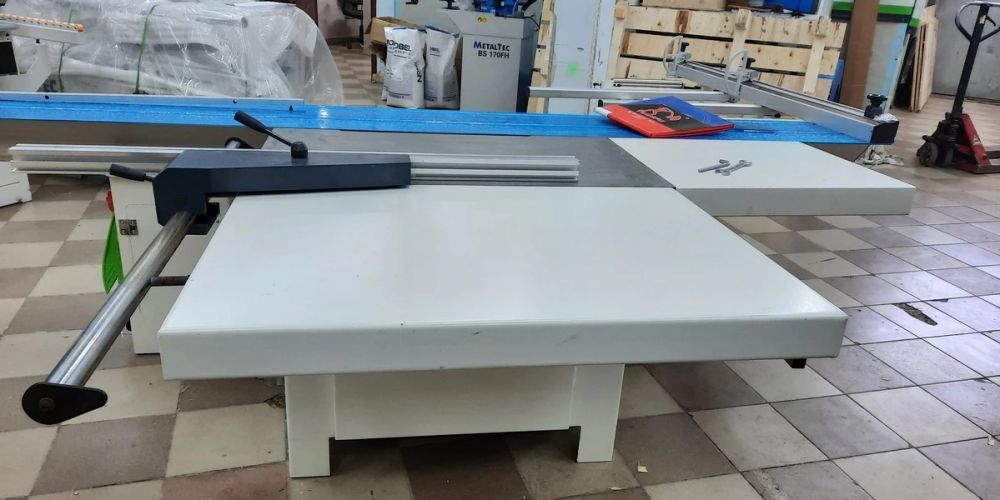

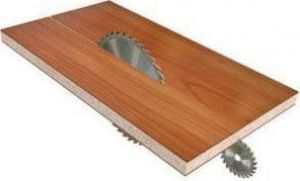

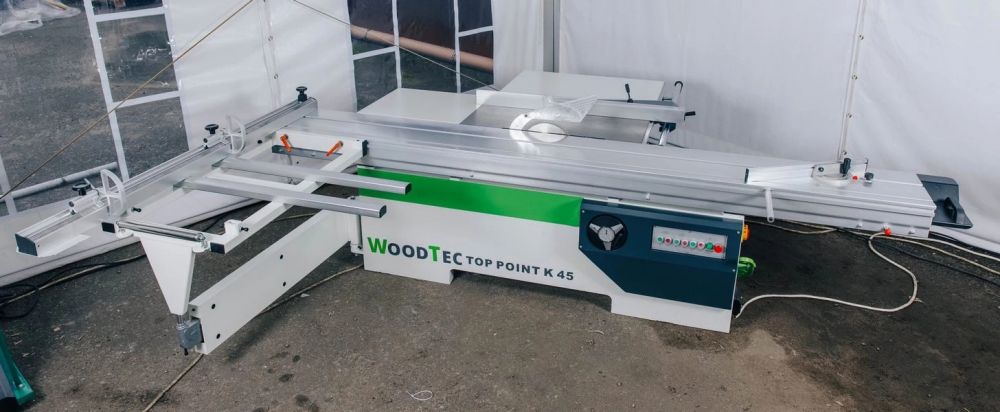

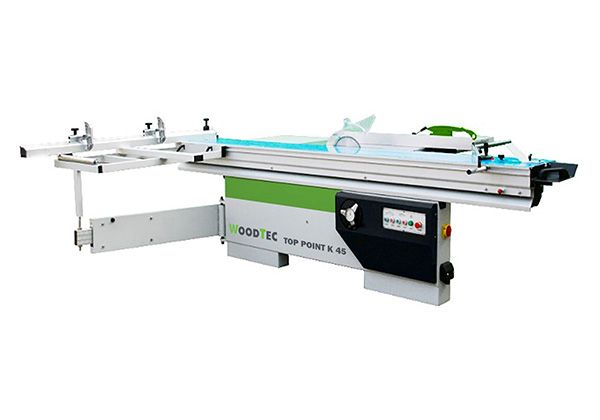

WoodTec TOP POINT K-45 – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных листов. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.
WoodTec TOP POINT K-45 – современный, эффективный и качественный станок для раскроя ДВП, МДФ и ДСтП, а также клееных щитов. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.
Станок работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий.
![]() |
![]() |
![]() |

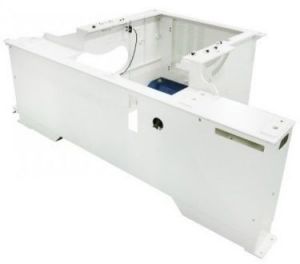

Сварной каркасСтанок обладает повышенной жесткостью и устойчивостью, благодаря усиленной массивной раме. |
![]() |

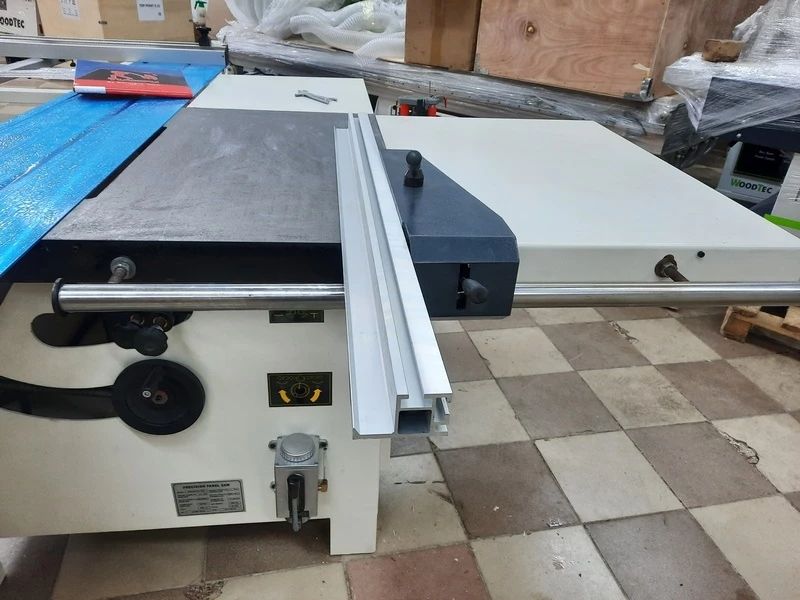

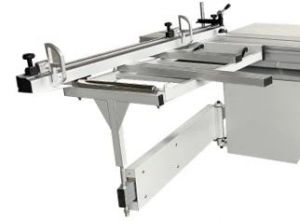

Точная и надежная кареткаСтанок оснащен роликовой кареткой шириной 375 мм с цилиндрическими направляющими из стали. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании. |
![]() |

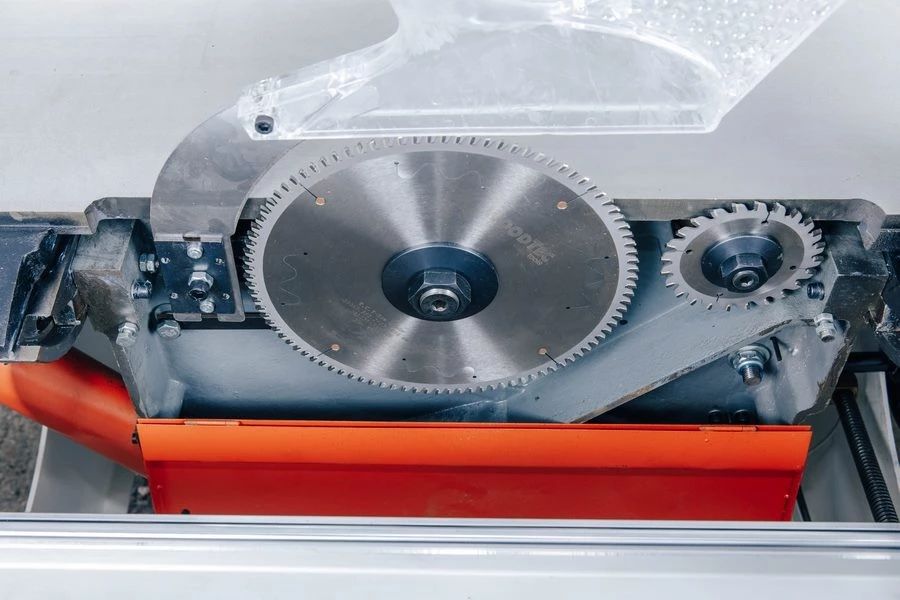

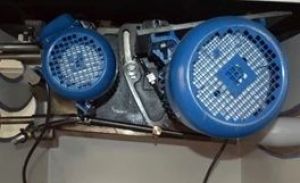

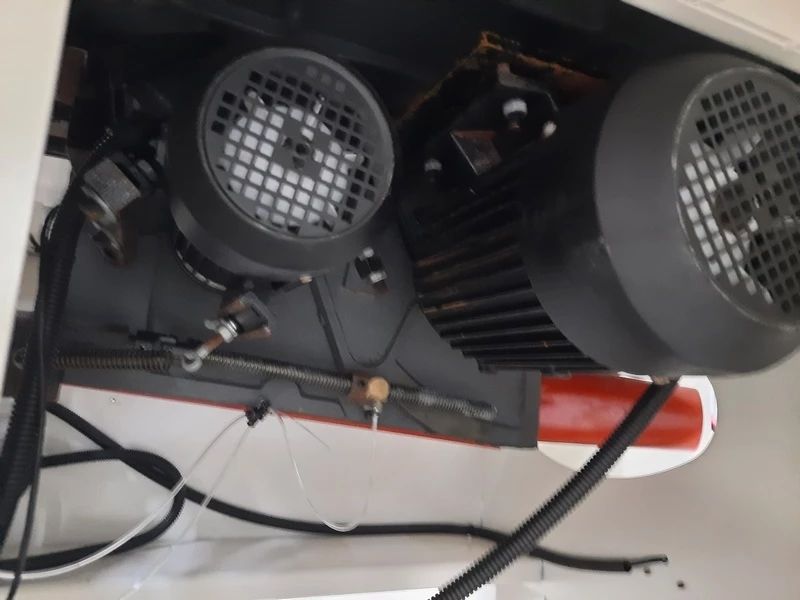

Пильный узел с литым корпусомУзел имеет основную и подрезную пилу. Жесткое крепление к раме позволило существенно снизить вибрацию агрегата в целом. Пилы управляются независимо друг от друга с помощью двигателей. |
![]() |

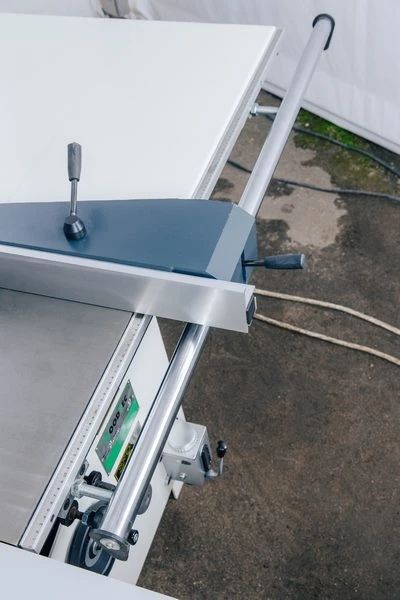

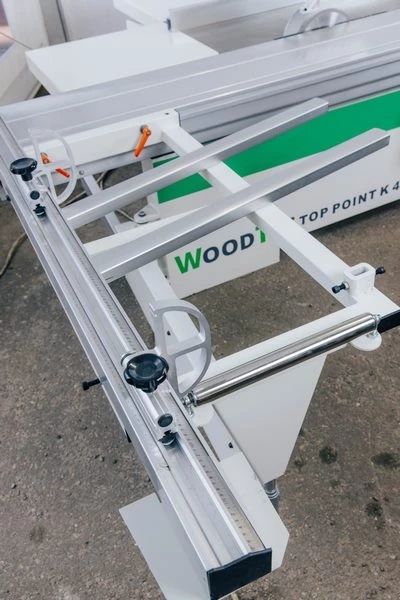

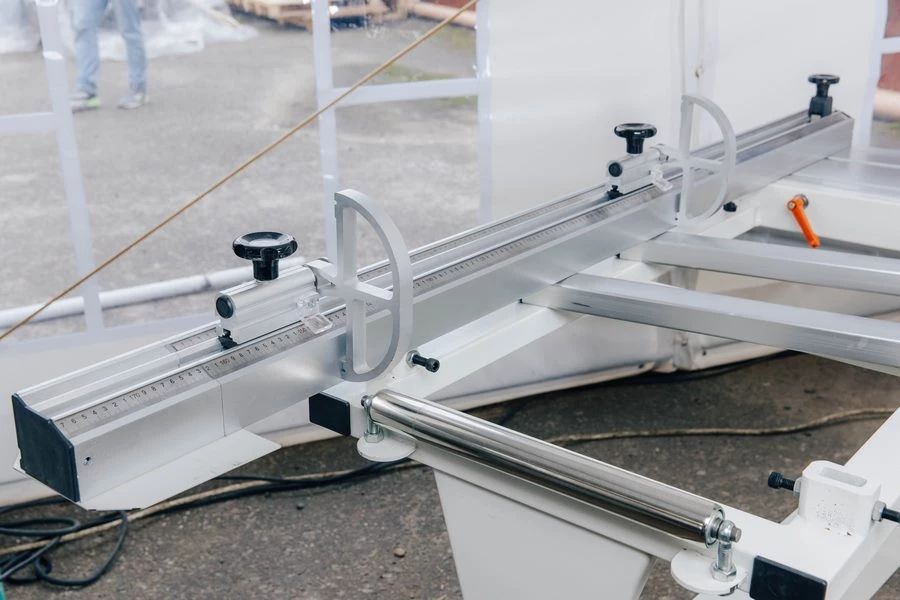

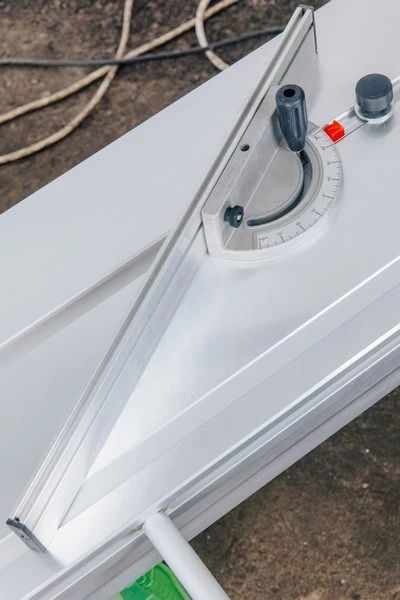

Поперечная телескопическая линейкаИзготовлена из многогранного профиля высокого качества, внутри которого находится шкала. Линейка прочно зафиксирована на столе и имеет твердые флажковые упоры. Благодаря этому, станок сохраняет предустановленные размеры изделий во время работы и перенастроек. |
![]() |

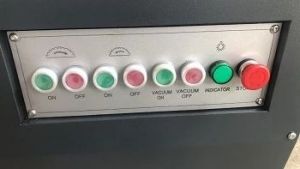

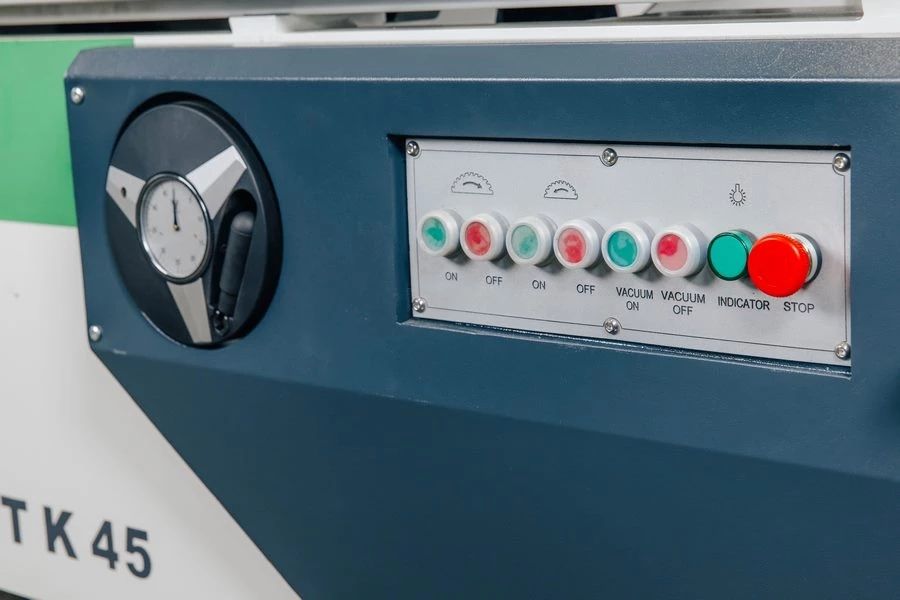

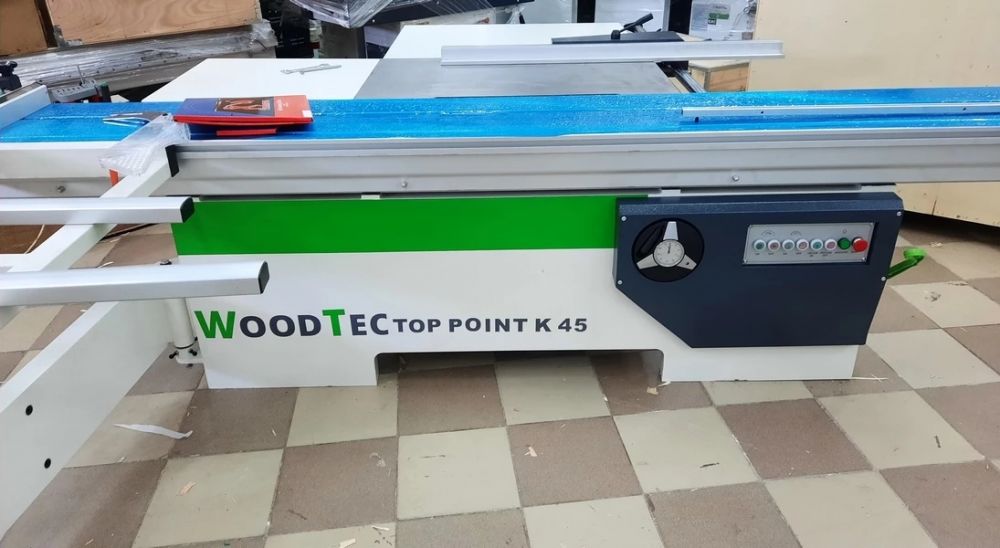

Практичная панель управленияИмеет отдельные выключатели для каждой из пил (основной и подрезной), выключатель системы аспирации, а также кнопку для прекращения работы станка в случае аварии. |
![]() |

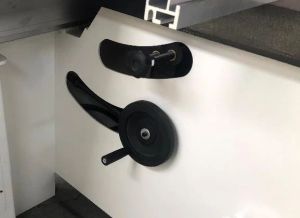

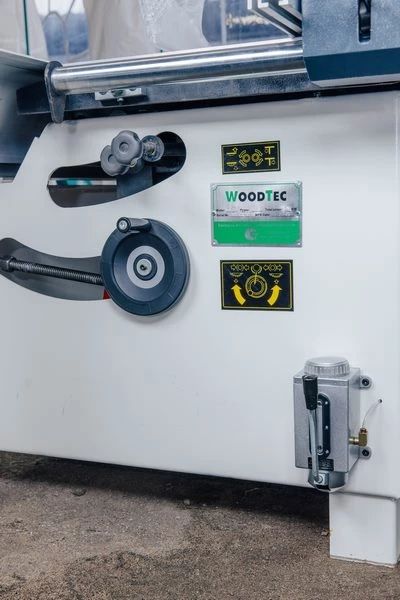

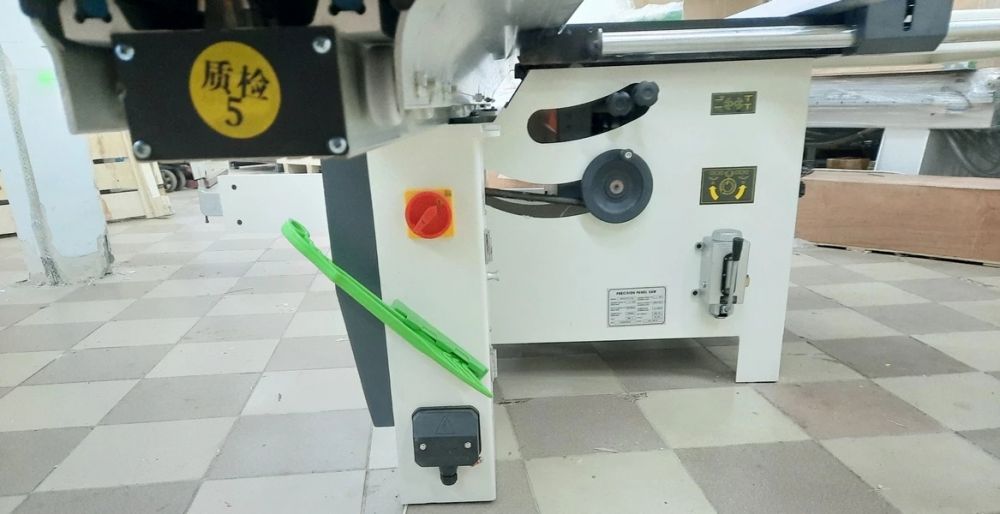

Простая система регулировки пилПереключатели, установленные в боковой части станка, позволяют быстро и точно настроить основную и подрезную пилы. Имеется система подачи смазки. |
![]() |

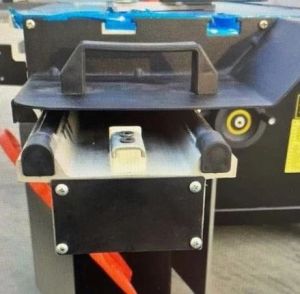

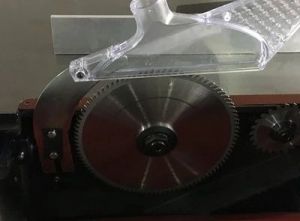

Кожух с отводом под аспирациюЗащитный кожух установлен на расклинивающем ноже. Оснащен шлангом для удаления пыли и грязи, появляющейся в процессе работы. Управление аспирацией осуществляется с пульта. |
![]() |

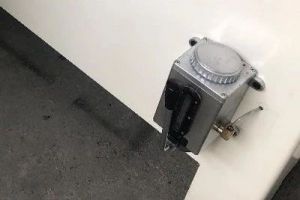

Устройство подачи смазкиНаправляющие, по которым поднимаются и опускаются пилы, смазываются маслом из специального устройства. Это продлевает их срок службы. |
![]() |

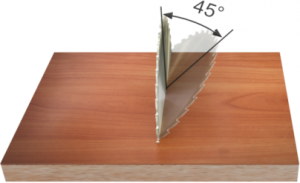

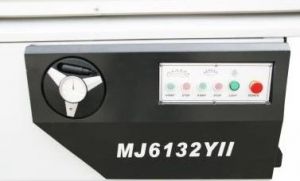

Регулятор наклона пилУстановлен в рабочей зоне оператора, благодаря чему угол наклона пильного узла настраивается быстро и точно. Диапазон настройки – до 45°. |
Длина подвижного стола, мм | 3200 |
Ход подвижного стола, мм |
3100 |
Ширина подвижного стола, мм |
375 |
Угол наклона пилы | 45° |
Наибольший диаметр пилы, мм | 300 |
Высота пропила, мм | 80 (45° макс. 55 мм) |
Диаметр подрезного полотна, мм | 120 |
Диаметр шпинделя пилы, мм |
30 |
Диаметр шпинделя подрезного полотна, мм | 20 |
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1100 |
Двигатель, кВт | 5,5 |
Двигатель подрезного устройства, кВт | 0,75 |
Скорость пилы, об/мин | 4000 / 6000 |
Скорость подрезного полотна, об/мин | 7000 |
Питающее напряжение, В | 380 (50 Гц / 3 л.с.) |
Общая установленная мощность, кВт | 6,25 |
Длина, мм | 3250 |
Ширина, мм | 3150 |
Высота, мм | 900 |
Вес нетто, кг | 630 |
Количество мест | 2 |
---|---|
Место: 1 | |
Длина | 2,15 м |
Ширина | 1,08 м |
Высота | 1 м |
Вес (место 1) | 500 кг |
Объём | 2,3 м³ |
Место: 2 | |
Длина | 3,3 м |
Ширина | 0,46 м |
Высота | 0,22 |
Объём | 0,33 м³ |
Вес (место 2) | 130 кг |
Общий вес | 630кг |
Общий объём | 2,63 м³ |
