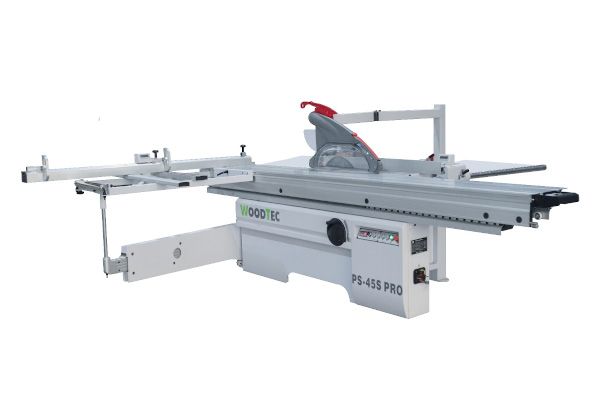

Форматно-раскроечный станок WoodTec PS 45S PRO

Артикул: PS 45S PRO

В корзину Узнать цену

WoodTec PS 45S PRO – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных материалов и изделий из деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.

Описание

WoodTec PS 45S PRO – современный, эффективный и качественный станок для раскроя изделий из ДВП, МДФ, ДСтП, клееных щитов и деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.

Применение

Станок способен выполнять штучный и пакетный раскрой, а также резку с вертикальным наклоном пильного узла под углом до 45°.

Машина работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий, фанеры, клееных щитов и т.д.

Схема обработки

Конструкция станка

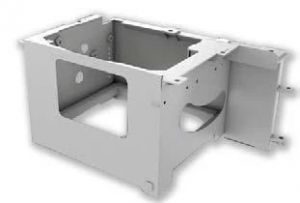

Сварной каркас

Пространственная конструкция, снятие внутренних напряжений с помощью отжига, жесткость и массивность – все это обеспечивает станку высокоточный раскрой и долговечность.

Надежное и простое крепление каретки

Широкая станина имеет продуманную конструкцию, которая упрощает установку каретки, а также исключает предварительную и дополнительную регулировку основного стола.

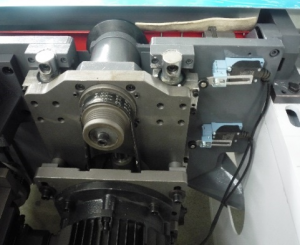

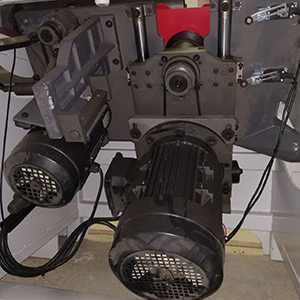

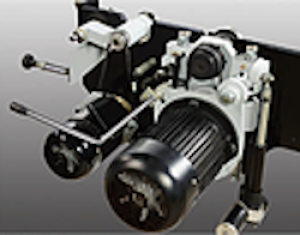

Пильный узел с литым корпусом

Благодаря превосходному гашению вибраций, распил получается идеальным, а подшипники служат долго. Пилы управляются независимо друг от друга с помощью двигателей. Имеется функция настройки скорости основной пилы.

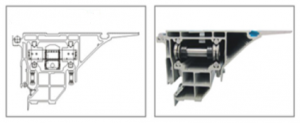

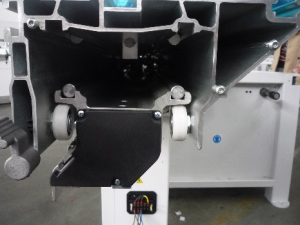

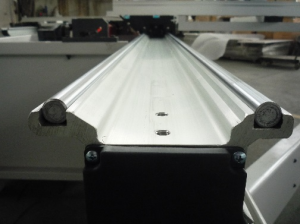

Точная и надежная каретка

Станок оснащен роликовой кареткой и цилиндрическими направляющими. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании.

Система управления основной пилой

Вылет основной пилы регулируется электромотором и пультом управления. Это облегчает оператору работу и позволяет сэкономить время при настройке станка.

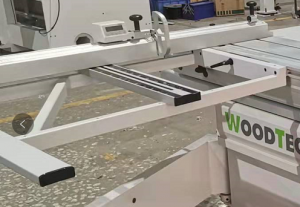

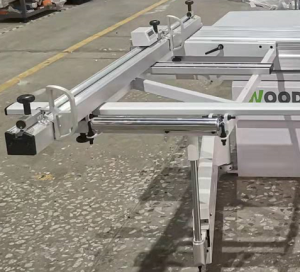

Усиленный форматный стол

Способствует надежному креплению массивных деталей. Тем самым обеспечивается идеальная геометрия и качество распила. Тяжелые заготовки легко загружаются на станок с помощью металлического закатного ролика.

На поперечной линейке имеются откидные упоры для точной и быстрой настройки станка.

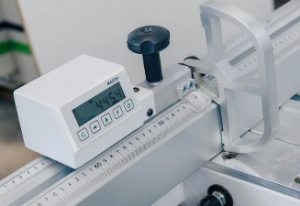

Упор с цифровым экраном повышает точность установки размеров и сокращает число бракованных изделий из плитных материалов.

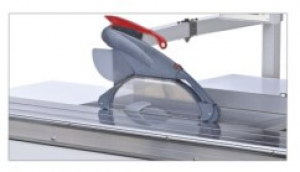

Кожух с отводом под аспирацию

Защитный лифтованный кожух оснащен шлангом для удаления пыли и грязи, появляющейся в процессе работы. Специальные ролики предотвращают появление царапин и сколов на ламинате при его движении через рабочую зону.

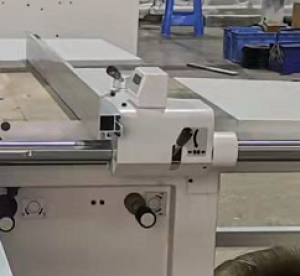

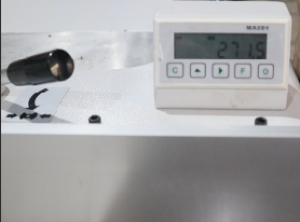

Параллельный упор с цифровым экраном

Повышает точность установки размеров и сокращает число бракованных изделий из плитных материалов.

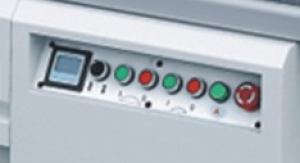

Практичная панель управления

Имеет индикатор угла наклона, регулятор высоты основной пилы, а также кнопку для прекращения работы станка в случае аварии.

Технические характеристики

Длина подвижного стола, мм 3200
Ход подвижного стола, мм 3200
Угол наклона пилы 0-45°
Наибольший диаметр пилы, мм 350
Высота пропила, мм 90
Диаметр подрезного полотна, мм 120
Диаметр шпинделя
пилы, мм		 30
Диаметр шпинделя подрезного полотна, мм 20
Размеры рабочего стола, мм 1200 х 650
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1500
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 0,75
Скорость пилы, об/мин 4200 / 5600
Скорость подрезного полотна, об/мин 8500
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм 2 х 100
Общая установленная мощность, кВт 6,25

Габаритные размеры

Вес нетто, кг 940

Транспортные данные

Количество мест 2
Место: 1
Длина 1,15 м
Ширина 1,1 м
Высота 2,2 м
Вес (место 1) 940 кг
Объём 2,78 м³
Место: 2
Длина 0,46 м
Ширина 0,36 м
Высота 3,34
Объём 0,55 м³
Общий вес 940кг
Общий объём 3,33 м³

Характеристики

Основные характеристики

  • Высота пропила, мм
    90
  • Диаметр подрезного полотна, мм
    120
  • Диаметр шпинделя пилы, мм
    30
  • Диаметр шпинделя подрезного полотна, мм
    20
  • Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм
    1500
  • Мощность двигателя подрезного устройства, кВт
    0,75
  • Скорость пилы, об/мн
    4200 / 5600
  • Скорость подрезного полотна, об/мн
    8500
  • Наибольший диаметр пилы, мм
    350
  • Угол наклона пилы, °
    0-45
  • Мощность двигателя, кВт
    5,5
  • Вес, кг
    940
  • Длина подвижного стола, мм
    3200
  • Ход подвижного стола, мм
    3200
  • Мощность, кВт
    6,25
  • Размеры рабочего стола, мм
    1200 х 650
  • Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм
    2 х 100
