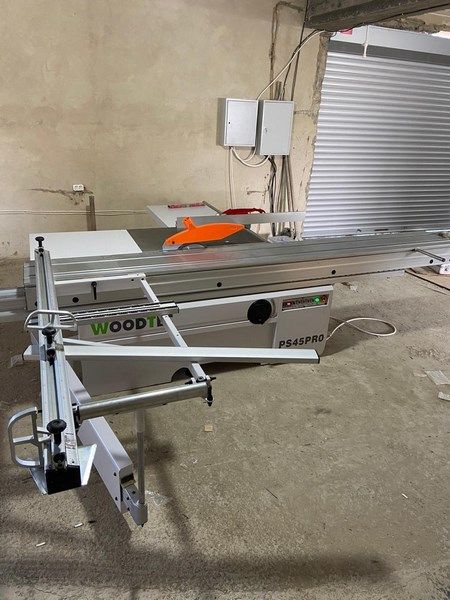

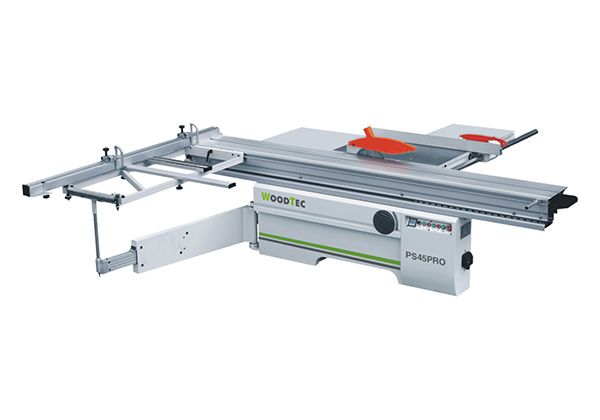

Форматно-раскроечный станок WoodTec PS 45 PRO
Артикул: PS 45 PRO
WoodTec PS 45 PRO – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных материалов и изделий из деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.
Описание
WoodTec PS 45 PRO – современный, эффективный и качественный станок для раскроя изделий из ДВП, МДФ, ДСтП, клееных щитов и деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.
Применение
Станок способен выполнять штучный и пакетный раскрой, а также резку с вертикальным наклоном пильного узла под углом до 45°.
Машина работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий, фанеры, клееных щитов и т.д.
Схема обработки
 |

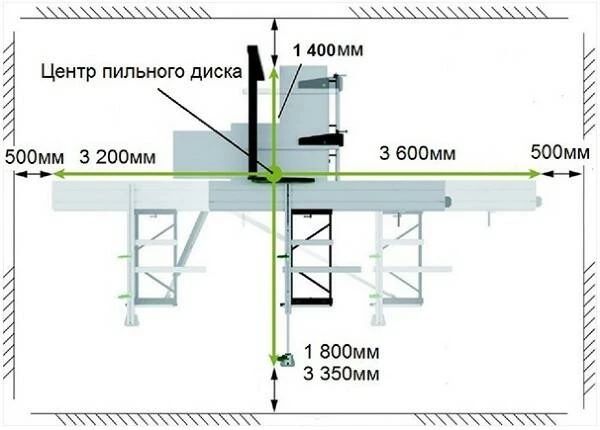

Габариты станка
 |

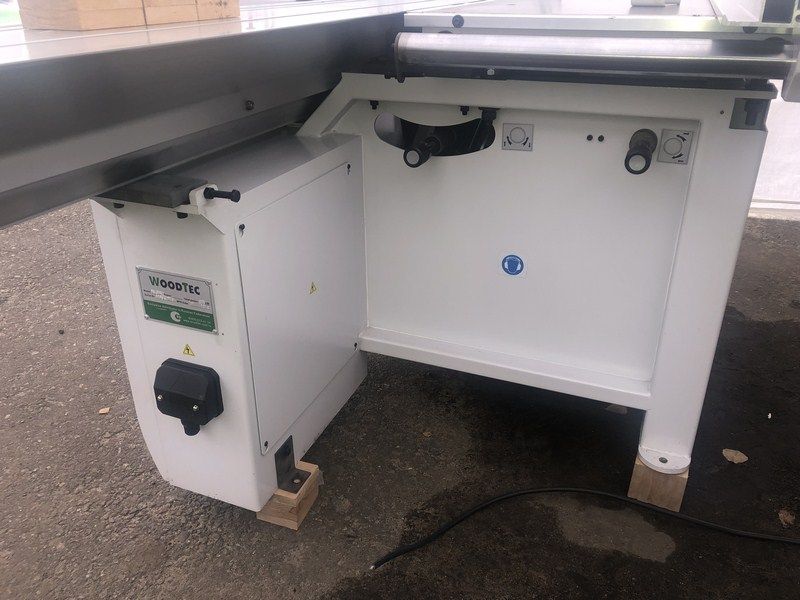

Конструкция станка
 |

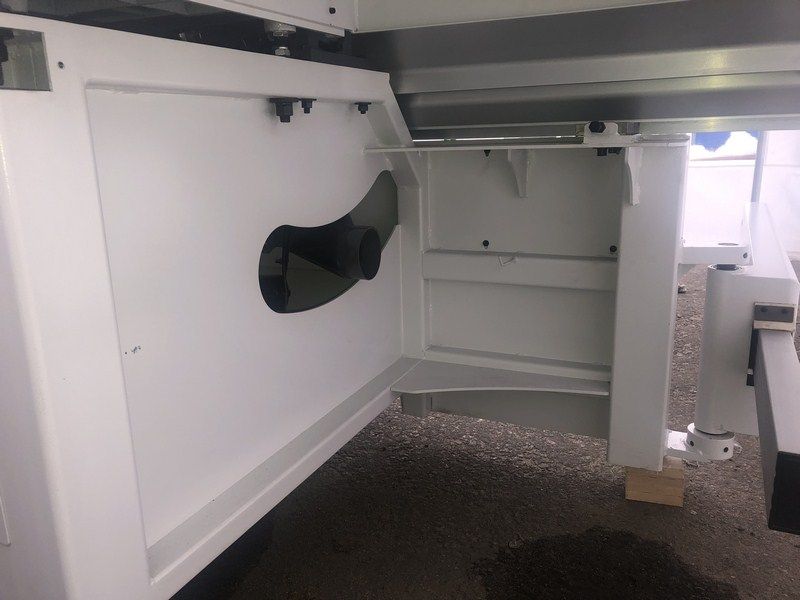

Надежное и простое крепление кареткиШирокая станина имеет продуманную конструкцию, которая упрощает установку каретки, а также исключает предварительную и дополнительную регулировку основного стола. |
 |

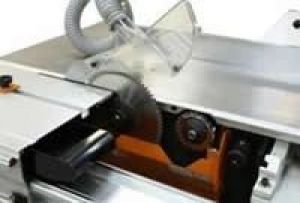

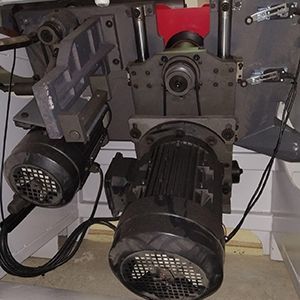

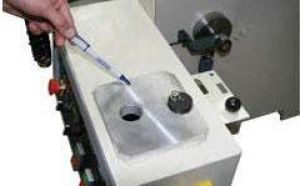

Пильный узел с литым корпусомБлагодаря превосходному гашению вибраций, распил получается идеальным, а подшипники служат долго. Пилы управляются независимо друг от друга с помощью двигателей. Имеется функция настройки скорости основной пилы. |
 |

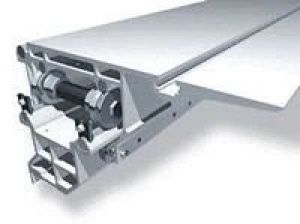

Точная и надежная кареткаСтанок оснащен роликовой кареткой и цилиндрическими направляющими. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании. |
 |
Система управления основной пилойВылет основной пилы регулируется электромотором и пультом управления. Это облегчает оператору работу и позволяет сэкономить время при настройке станка. |
 |

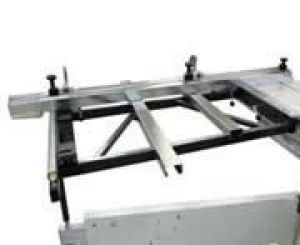

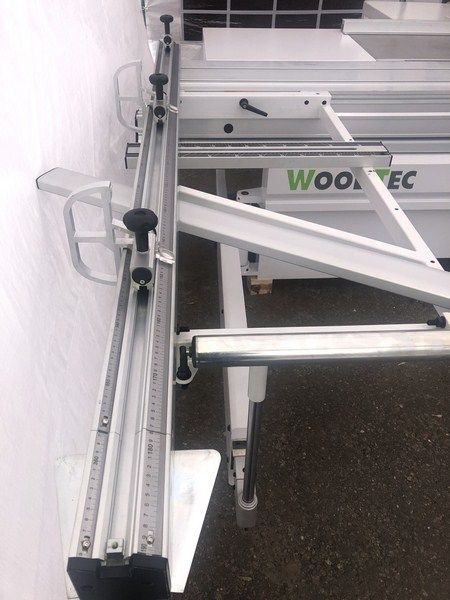

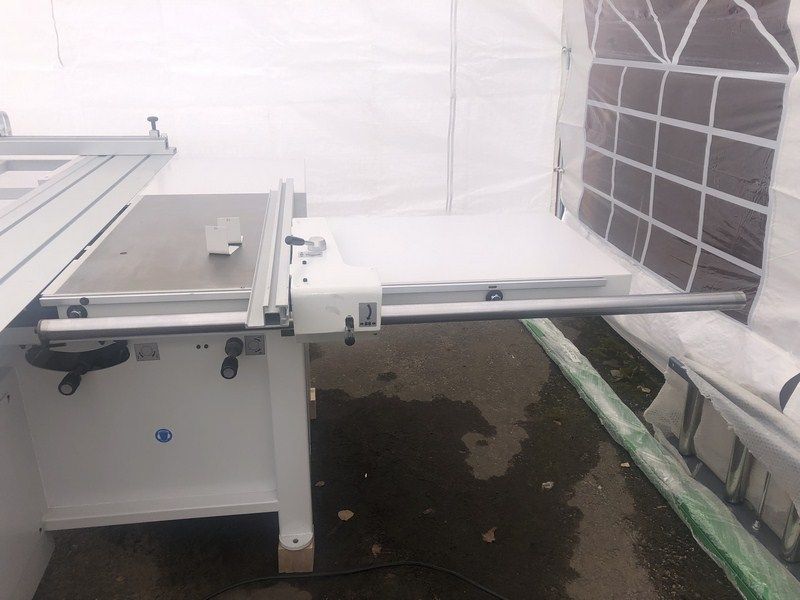

Усиленный форматный столСпособствует надежному креплению массивных деталей. Тем самым обеспечивается идеальная геометрия и качество распила. |
 |

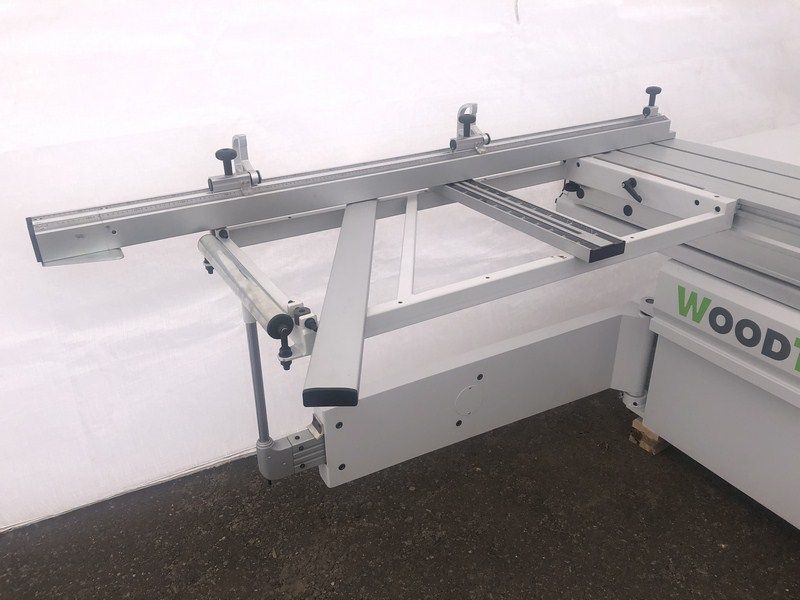

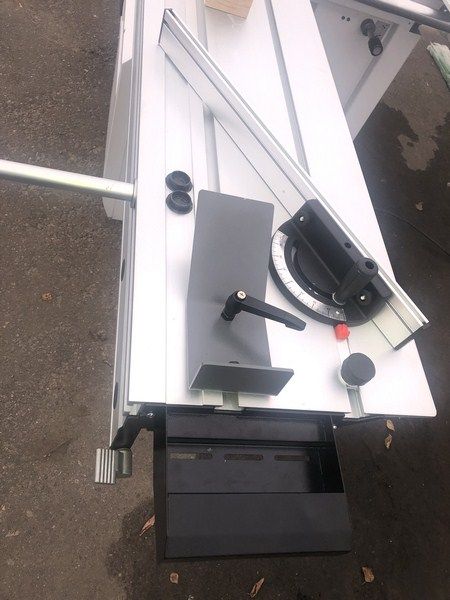

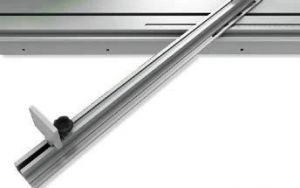

Дополнительный упор для косых резовУстанавливается на каретку и обеспечивает максимальную точность косых резов. Входит в стандартную поставку. |
 |

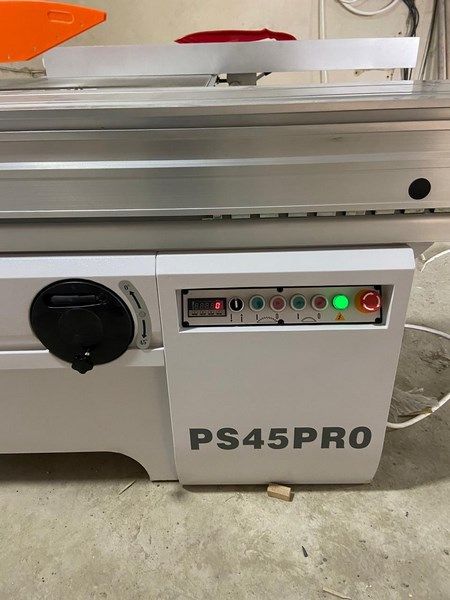

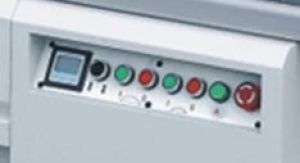

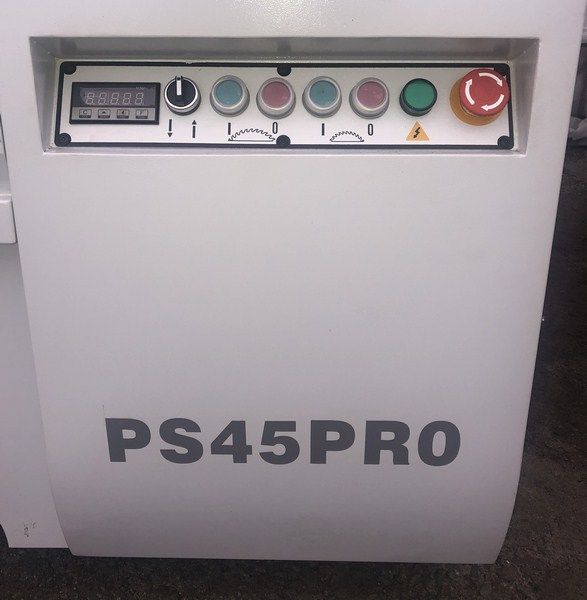

Практичная панель управленияИмеет регулятор высоты основной пилы, а также кнопку для прекращения работы станка в случае аварии. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)
Технические характеристики
| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм |
3200 |
| Угол наклона пилы | 0-45° |
| Наибольший диаметр пилы, мм | 350 |
| Высота пропила, мм | 90 |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм |
30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Размеры рабочего стола, мм | 1200 x 650 |
| Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1300 |
| Двигатель, кВт | 5,5 |
| Двигатель подрезного устройства, кВт | 0,75 |
| Скорость пилы, об/мин | 4200 / 5600 |
| Скорость подрезного полотна, об/мин | 8500 |
| Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм | 100 / 60 |
| Общая установленная мощность, кВт | 6,25 |
Габаритные размеры
| Длина, мм | 3300 |
| Ширина, мм | 3150 |
| Высота, мм | 890 |
| Вес нетто, кг | 890 |
Транспортные данные
| Количество мест | 2 |
|---|---|
| Место: 1 | |
| Длина | 2,2 м |
| Ширина | 1,15 м |
| Высота | 1,1 м |
| Объём | 2,8 м³ |
| Место: 2 | |
| Длина | 3,3 м |
| Ширина | 0,46 м |
| Высота | 0,36 |
| Объём | 0,55 м³ |
| Общий вес | 950 кг |
| Общий объём | 3,35 м³ |
Характеристики
Основные характеристики
-
Диаметр подрезного полотна, мм120
-
Диаметр шпинделя пилы, мм30
-
Диаметр шпинделя подрезного полотна, мм20
-
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм1300
-
Мощность двигателя подрезного устройства, кВт0,75
-
Скорость пилы, об/мн4200 / 5600
-
Скорость подрезного полотна, об/мн8500
-
Мощность, кВт6,25
-
Размеры рабочего стола, мм1200 х 650
-
Высота пропила, мм90
-
Наибольший диаметр пилы, мм350
-
Мощность двигателя, кВт5,5
-
Размеры станка (Д x Ш x В), мм3300 x 3150 x 890
-
Вес, кг890
-
Длина подвижного стола, мм3200
-
Ход подвижного стола, мм3200
-
Угол наклона пилы, °0-45
-
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм100 / 60
