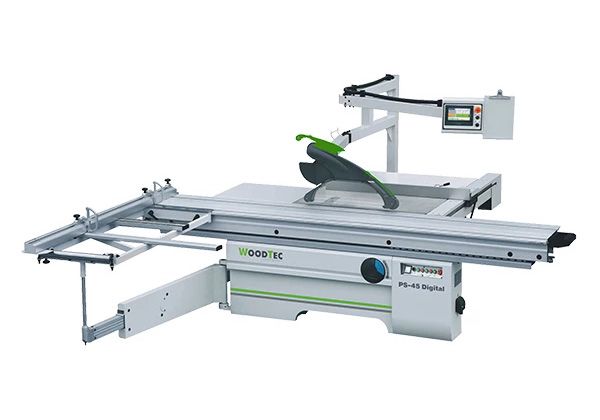

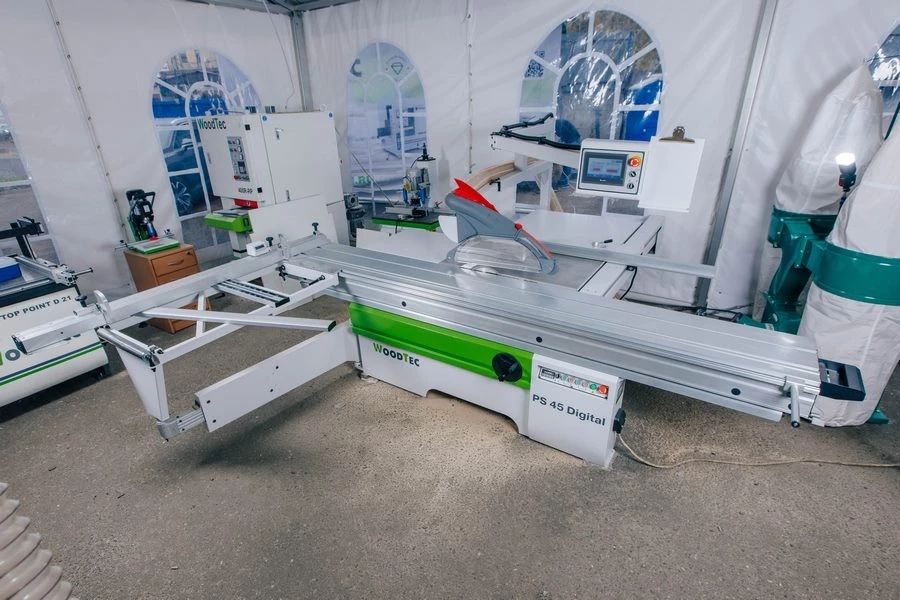

Форматно-раскроечный станок WoodTec PS 45 Digital
Артикул: PS 45 Digital

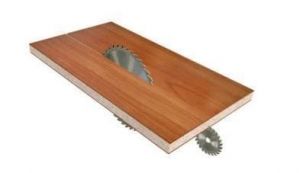

WoodTec PS 45 Digital – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных материалов и изделий из деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.
Описание
WoodTec PS 45 Digital – современный, эффективный и качественный станок для раскроя изделий из ДВП, МДФ, ДСтП, клееных щитов и деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.
Применение
Станок способен выполнять штучный и пакетный раскрой, а также резку с вертикальным наклоном пильного узла под углом до 45°.
Машина работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий, фанеры, клееных щитов и т.д.

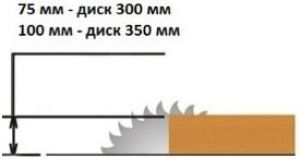

Схема обработки
 |
Конструкция станка
 |

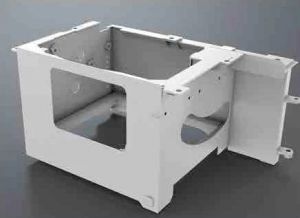

Сварной каркасПространственная конструкция, снятие внутренних напряжений с помощью отжига, жесткость и массивность – все это обеспечивает станку высокоточный раскрой и долговечность. |
 |
Надежное и простое крепление кареткиШирокая станина имеет продуманную конструкцию, которая упрощает установку каретки, а также исключает предварительную и дополнительную регулировку основного стола. |
|
|

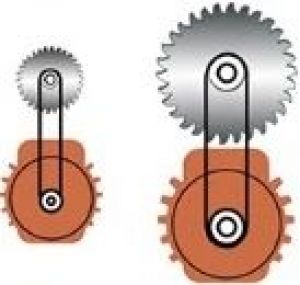

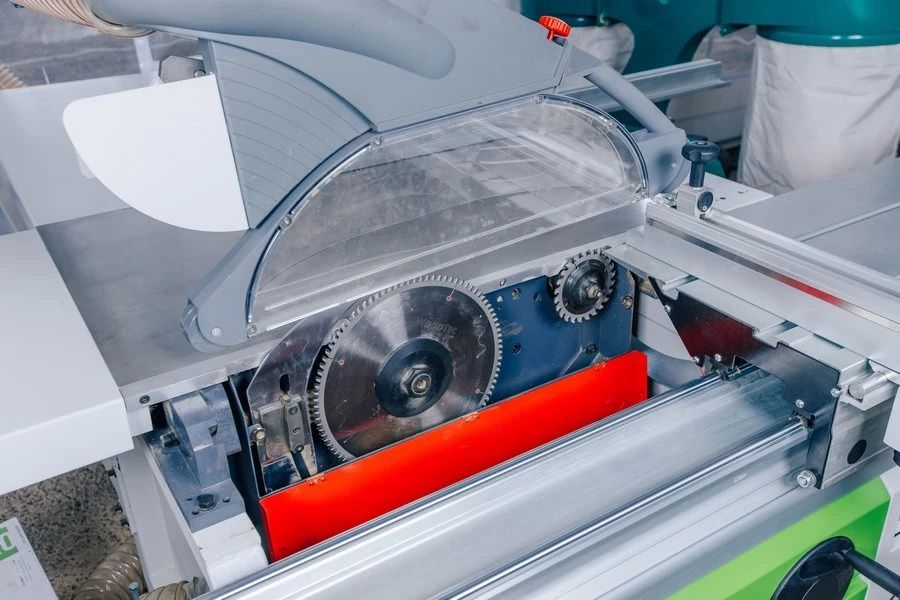

Пильный узел с литым корпусомБлагодаря превосходному гашению вибраций, распил получается идеальным, а подшипники служат долго. Пилы управляются независимо друг от друга с помощью двигателей. Имеется функция настройки скорости основной пилы. |
|
|

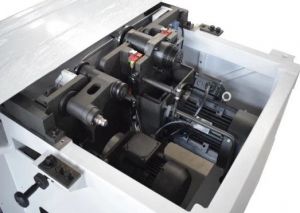

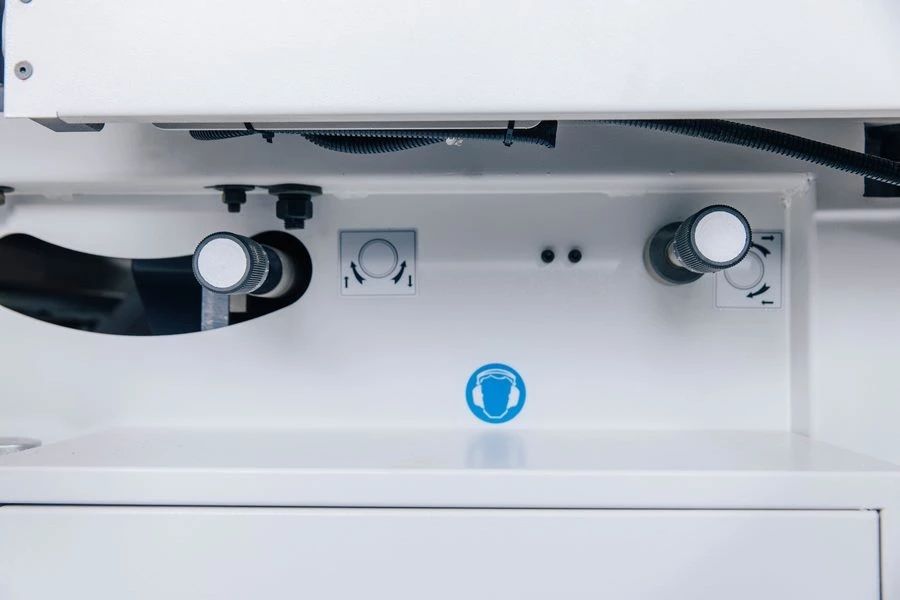

Система управления основной пилойВылет основной пилы регулируется электромотором и пультом управления. Это облегчает оператору работу и позволяет сэкономить время при настройке станка. |
|
|

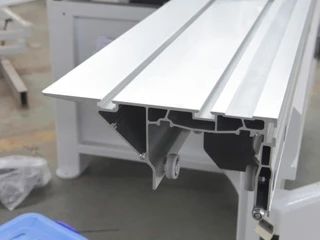

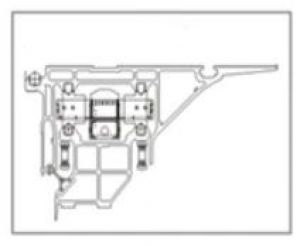

Точная и надежная кареткаСтанок оснащен роликовой кареткой и цилиндрическими направляющими. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании. |
 |

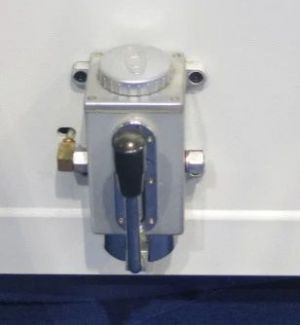

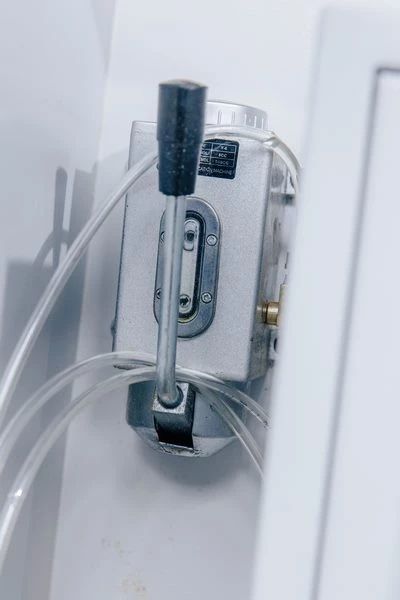

Система подачи смазкиБлагодаря централизованной системе подачи смазки, не требуется останавливать и разбирать станок для обслуживания. |
|
|

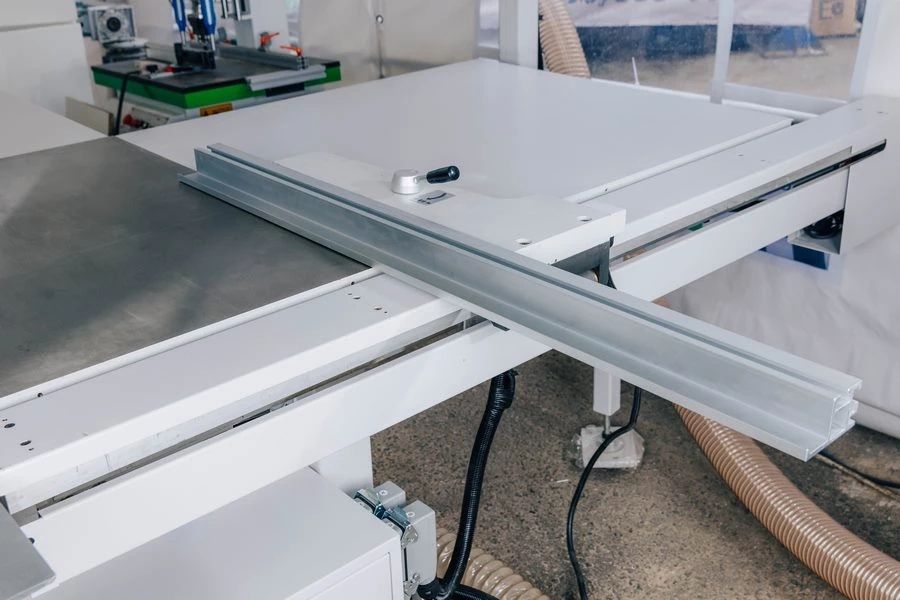

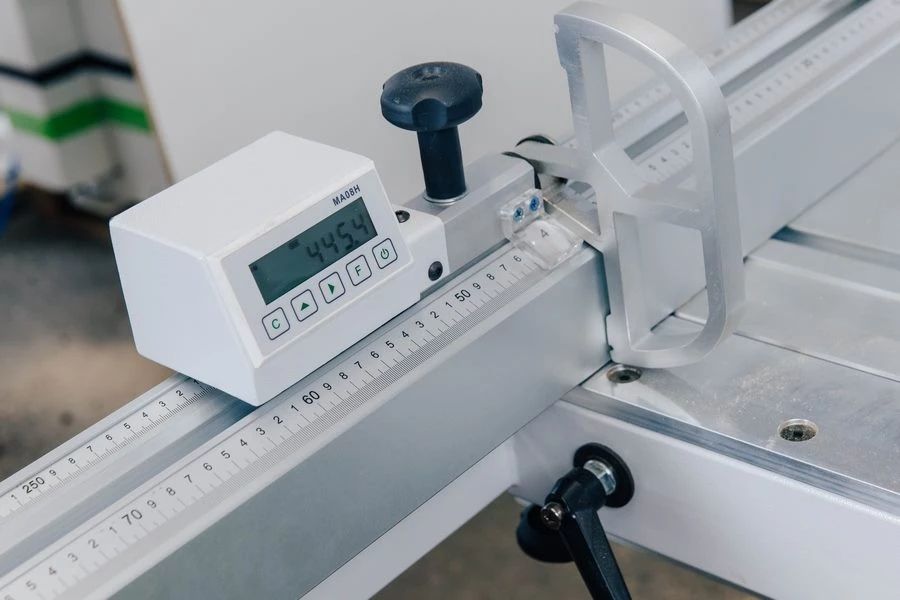

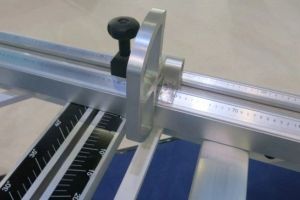

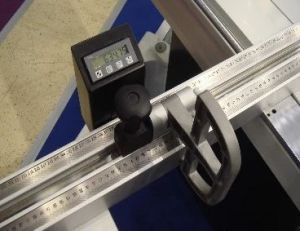

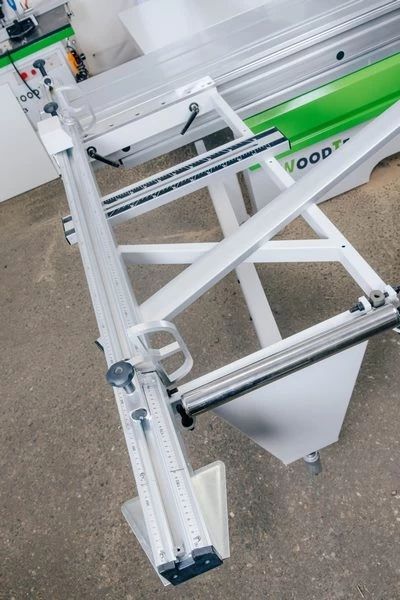

Усиленный форматный столСпособствует надежному креплению массивных деталей. Тем самым обеспечивается идеальная геометрия и качество распила. На поперечной линейке имеются оптические линзы и откидные упоры для точной и быстрой настройки станка. Для пиления под углом поперечный упор можно развернуть на 0-45°. |
 |

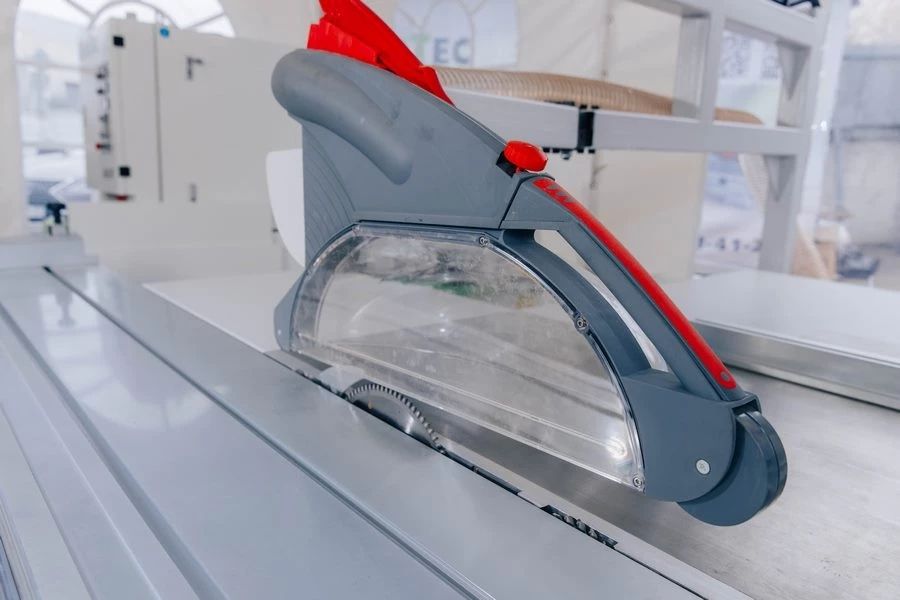

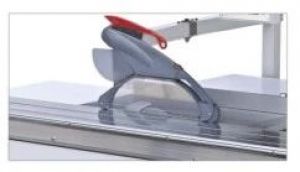

Кожух с пылеудалителемЗащитный кожух имеет ролики качения, а также шланг для удаления пыли и грязи, появляющейся в процессе работы. Данная конструкция защищает оператора и позволяет легко исключить раcклинивающий нож. |
|
|

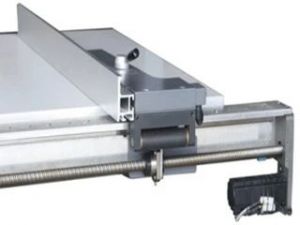

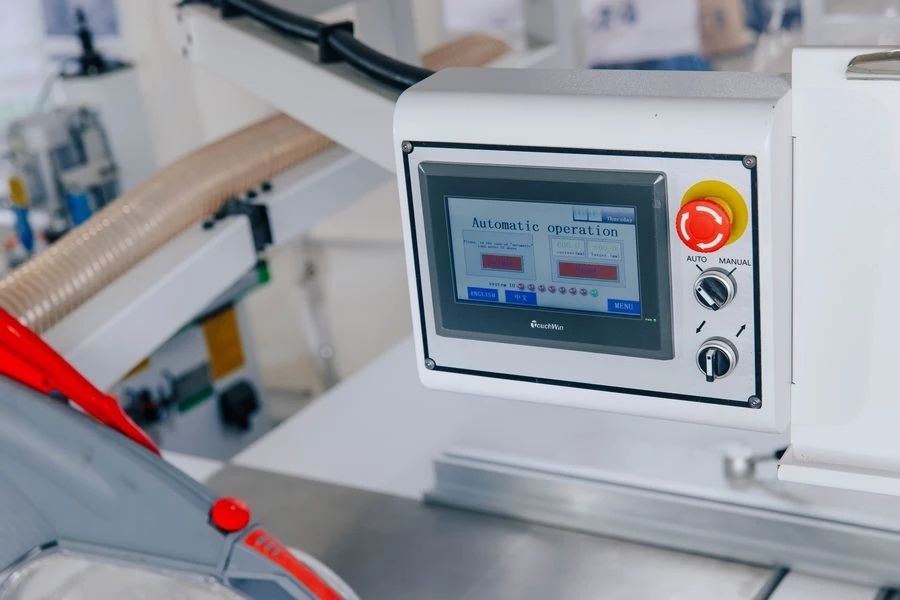

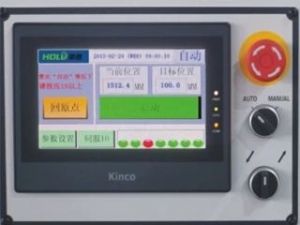

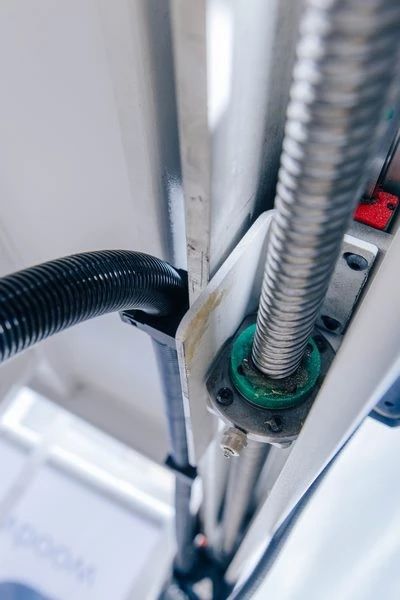

Эргономичный пульт управления параллельным упоромСенсорный экран и пульт для настройки ширины раскроя изготовлены ведущим производителем систем управления и расположены на уровне глаз пользователя. Оператору не нужно настраивать размер через оптическую линзу – это экономит время и повышает производительность. Продольный упор управляется системой ЧПУ, приводится в движение серводвигателем и высокоточной ШВП. |
 |

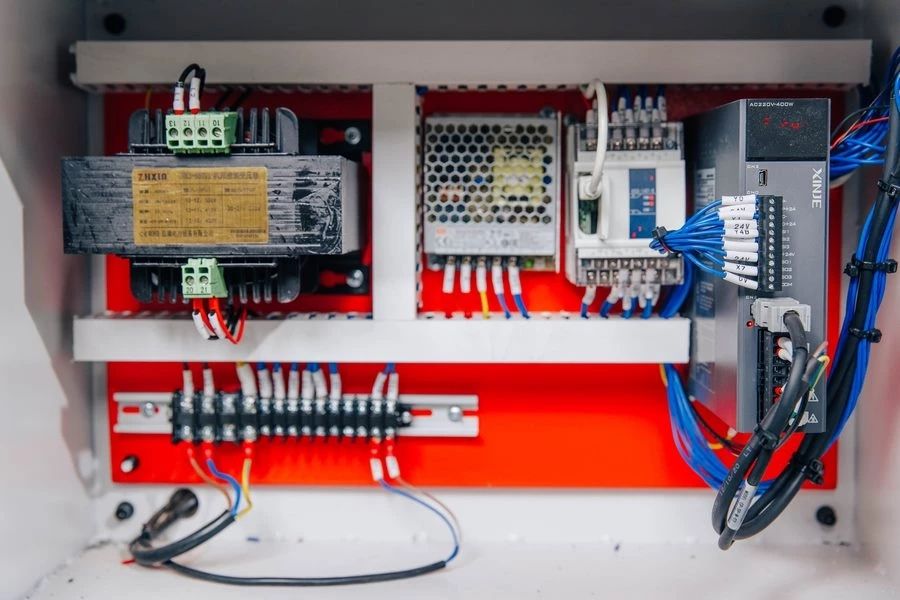

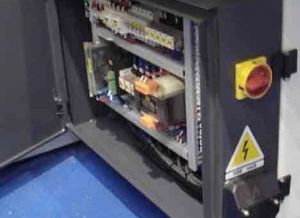

Шкаф с электрическими компонентамиЭлектрические компоненты станка устанавливаются в специальный шкаф, который защищает их от пыли и обеспечивает стабильную работу. |
Дополнительные комплектующие
- Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)
Технические характеристики
| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм |
3200 |
| Наибольший диаметр пилы, мм | 300 (350) |
| Высота пропила, мм | 90 (100) |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм |
30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Наклон пильного узла | 45 - 90 |
| Двигатель (HP), кВт | 7,5 (5,5) |
| Двигатель подрезного устройства (HP), кВт | 1 (0,75) |
| Скорость пилы, об/мин | 4200 / 5600 |
| Скорость подрезного полотна, об/мин | 8500 |
| Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм | 100 / 60 |
| Общая установленная мощность, кВт | 6,25 |
Габаритные размеры
| Длина, мм | 3350 |
| Ширина, мм | 3400 |
| Высота, мм | 1510 |
| Вес нетто, кг | 1050 |
Транспортные данные
| Количество мест | 4 |
|---|---|
| Место: 1 | |
| Длина | 2,25 / 3,35 / 2,2 / 1,6 м |
| Ширина | 1,15 / 0,45 / 0,25 / 1,15 м |
| Высота | 1,25 / 0,35 / 0,35 / 0,35 м |
| Общий вес | 1050 кг |
| Общий объём | 17,2 м³ |
Характеристики
Основные характеристики
-
Диаметр подрезного полотна, мм120
-
Диаметр шпинделя пилы, мм30
-
Диаметр шпинделя подрезного полотна, мм20
-
Мощность двигателя подрезного устройства, кВт1 (0,75)
-
Скорость пилы, об/мн4200 / 5600
-
Скорость подрезного полотна, об/мн8500
-
Мощность, кВт6,25
-
Высота пропила, мм90 (100)
-
Наибольший диаметр пилы, мм300 (350)
-
Мощность двигателя, кВт7,5 (5,5)
-
Размеры станка (Д x Ш x В), мм3350 x 3400 x 1510
-
Вес, кг1050
-
Длина подвижного стола, мм3200
-
Ход подвижного стола, мм3200
-
Угол наклона пилы, °45-90
-
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм100 / 60
