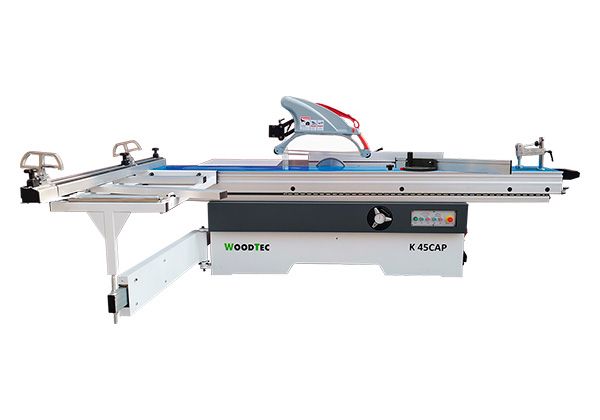

Форматно-раскроечный станок WoodTec K 45САР
Артикул: K 45САР
WoodTec K 45САР – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных листов. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.
Описание
WoodTec K 45САР – современный, эффективный и качественный станок для раскроя ДВП, МДФ и ДСтП, а также клееных щитов. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.
Применение
Станок работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий.
Схема обработки
 |
 |
Конструкция станка
 |

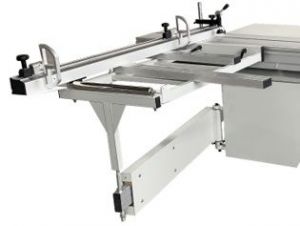

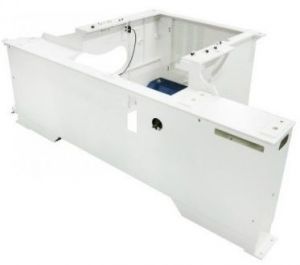

Сварной каркасСтанок обладает повышенной жесткостью и устойчивостью, благодаря усиленной массивной раме. |
|
|

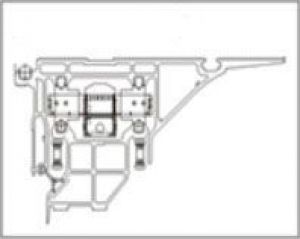

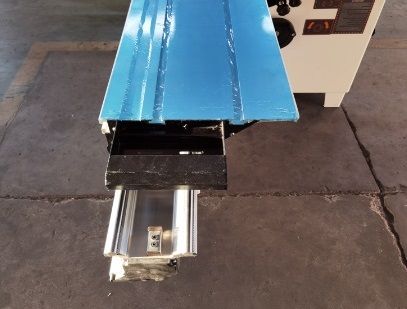

Точная и надежная кареткаСтанок оснащен роликовой кареткой шириной 388 мм с цилиндрическими направляющими из стали. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании. |
 |

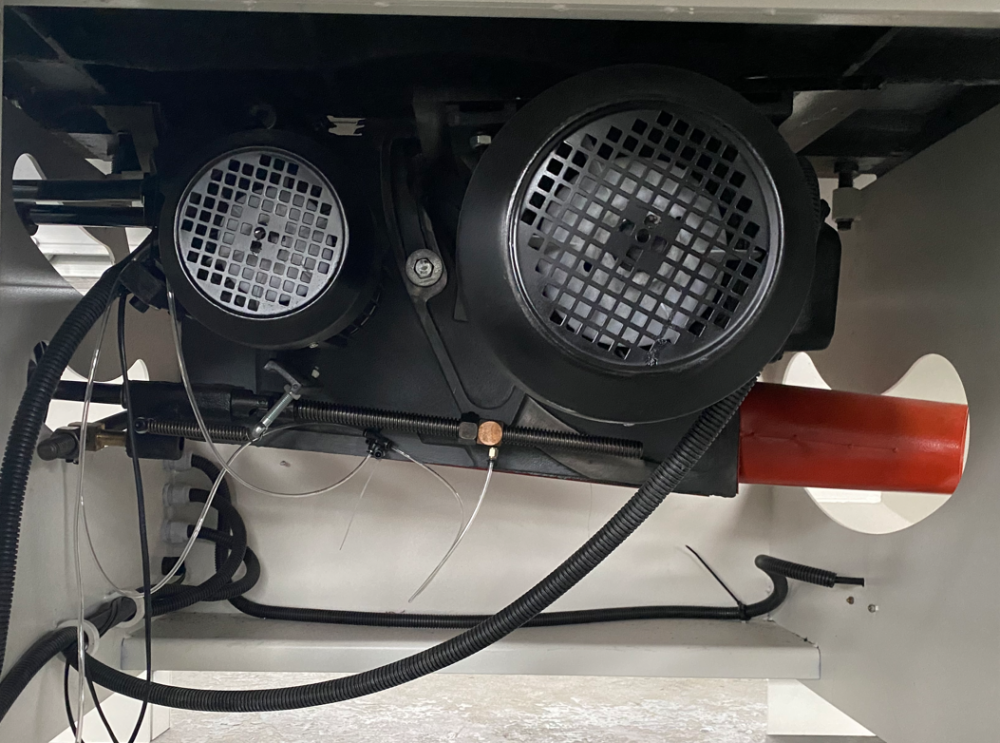

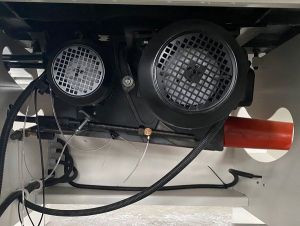

Пильный узел с литым корпусомУзел имеет основную и подрезную пилу. Жесткое крепление к раме позволило существенно снизить вибрацию агрегата в целом. Пилы управляются независимо друг от друга с помощью двигателей. |
|
|

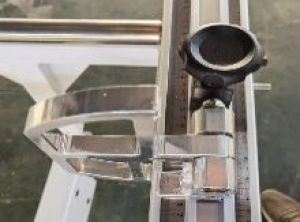

Поперечная телескопическая линейкаИзготовлена из многогранного профиля высокого качества, внутри которого находится шкала. Линейка прочно зафиксирована на столе и имеет твердые флажковые упоры. Благодаря этому, станок сохраняет предустановленные размеры изделий во время работы и перенастроек. |
 |

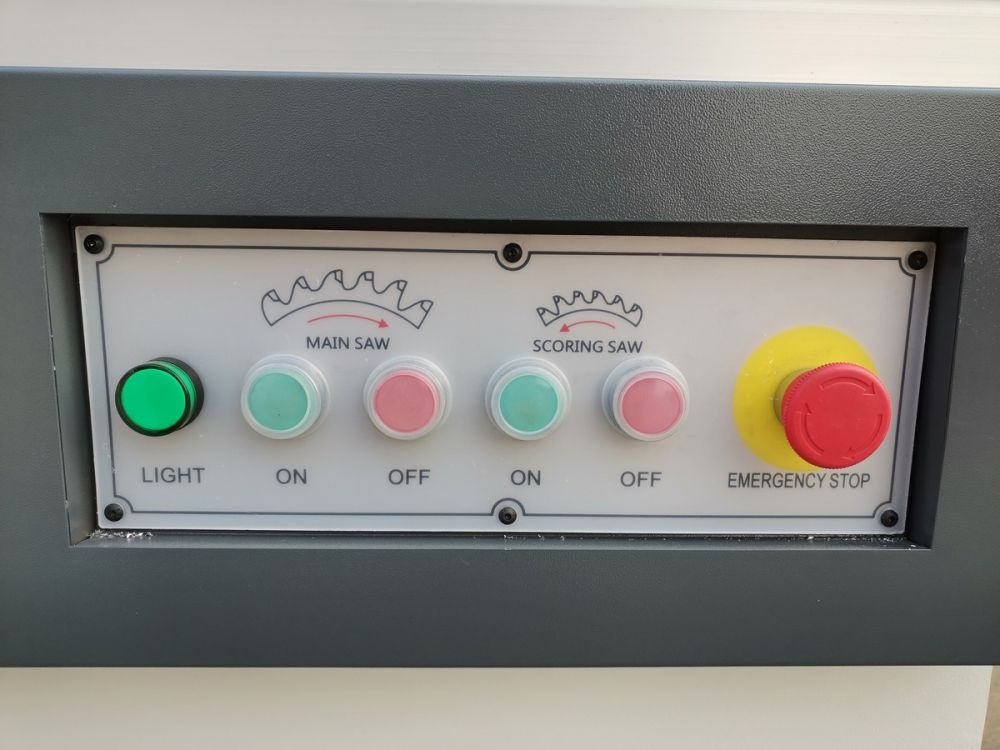

Практичная панель управленияИмеет отдельные выключатели для каждой из пил (основной и подрезной), а также кнопку для прекращения работы станка в случае аварии. |
 |

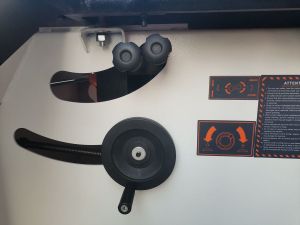

Простая система регулировки пилПереключатели, установленные в боковой части станка, позволяют быстро и точно настроить основную и подрезную пилы. |
 |

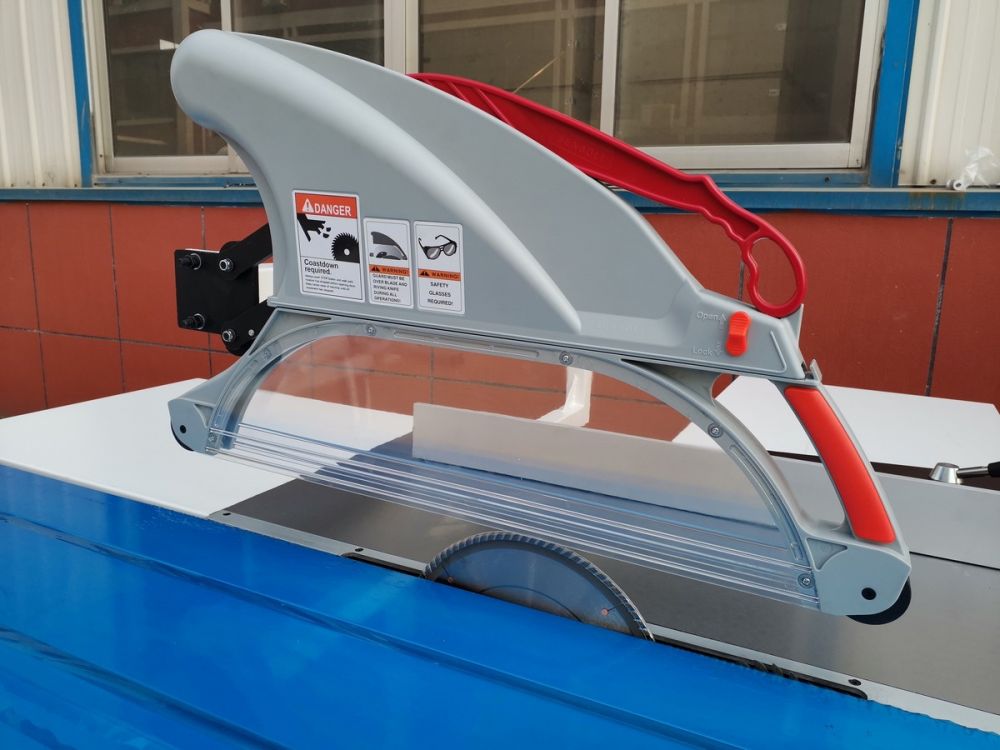

Кожух с отводом под аспирациюЗащитный кожух оснащен шлангом для удаления пыли и грязи, появляющейся в процессе работы. Шланг устанавливается на металлическую стойку. |
 |

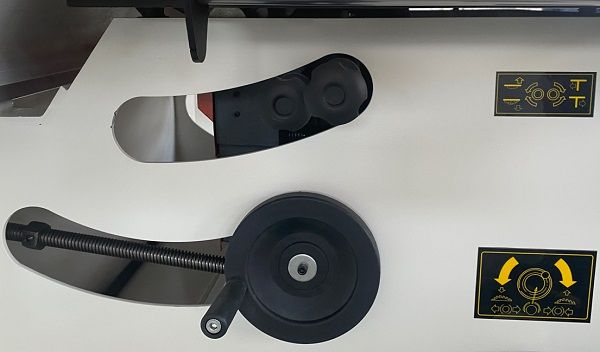

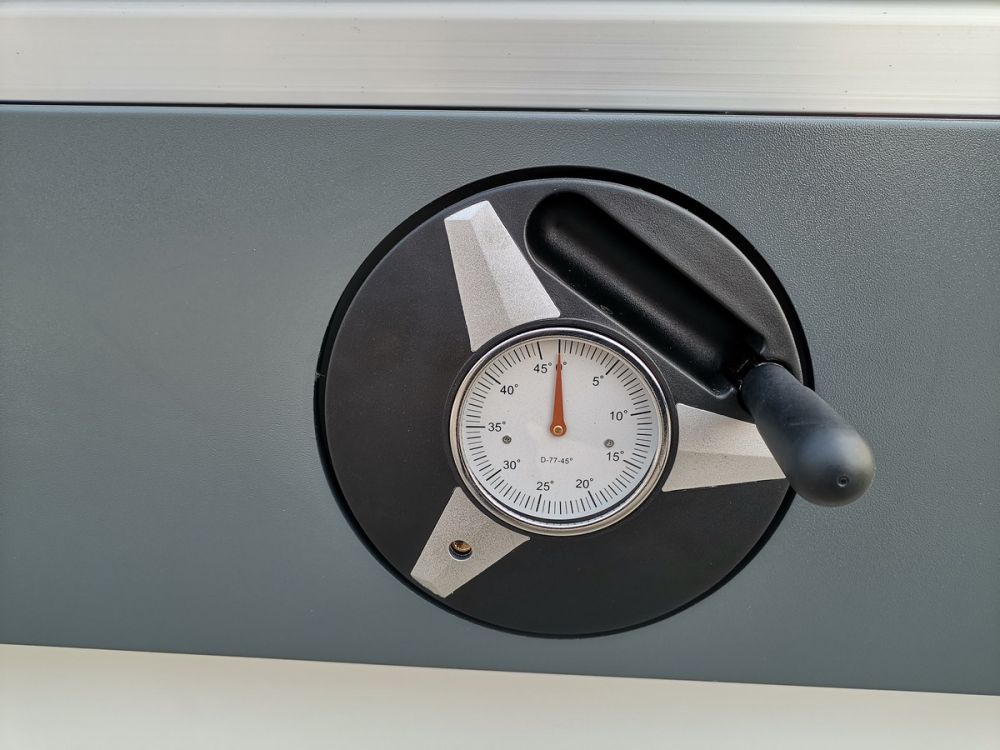

Регулятор наклона пилУстановлен в рабочей зоне оператора, благодаря чему угол наклона пильного узла настраивается быстро и точно. Диапазон настройки – до 45°. |
 |

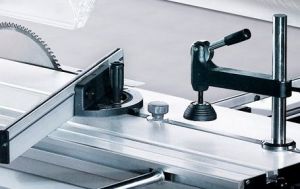

Компоненты для угловых резовМеханический эксцентриковый прижим и дополнительная линейка входят в базовую комплектацию станка. |
Технические характеристики
| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм | 3100 |
| Ширина подвижного стола, мм | 388 |
| Основной стол, мм | 1000 х 580 |
| Вспомогательные столы, мм | 800 х 570 / 680 х 570 |
| Угол наклона пилы | 45° |
| Наибольший диаметр пилы, мм | 300 |
| Высота пропила, мм | 80 (45°, макс. 55 мм) |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм |
30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1250 |
| Двигатель, кВт | 5,5 |
| Двигатель подрезного устройства, кВт | 0,75 |
| Скорость пилы, об/мин | 4000 / 6000 |
| Скорость подрезного полотна, об/мин | 7000 |
| Питающее напряжение, В | 380 (50 Гц / 3 л.с.) |
| Общая установленная мощность, кВт | 6,25 |
Габаритные размеры
| Длина, мм | 3250 |
| Ширина, мм | 3150 |
| Высота, мм | 900 |
| Вес нетто, кг | 730 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,25 м |
| Ширина | 3,15 м |
| Высота | 0,9 м |
| Вес (место 1) | 730 кг |
| Объём | 9,2 м³ |
| Общий вес | 730 кг |
| Общий объём | 9,2 м³ |
Характеристики
Основные характеристики
-
Напряжение питания, В380 (50 Гц / 3 л.с.)
-
Высота пропила, мм80 (45°, макс. 55 мм)
-
Диаметр подрезного полотна, мм120
-
Диаметр шпинделя пилы, мм30
-
Диаметр шпинделя подрезного полотна, мм20
-
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм1250
-
Мощность двигателя подрезного устройства, кВт0,75
-
Скорость пилы, об/мн4000 / 6000
-
Скорость подрезного полотна, об/мн7000
-
Наибольший диаметр пилы, мм300
-
Угол наклона пилы, °45
-
Вспомогательные столы, мм800 х 570 / 680 х 570
-
Мощность двигателя, кВт5,5
-
Размеры станка (Д x Ш x В), мм3250 x 3150 x 900
-
Вес, кг730
-
Длина подвижного стола, мм3200
-
Ход подвижного стола, мм3100
-
Ширина подвижного стола, мм388
-
Основной стол, мм1000 х 580
-
Мощность, кВт6,25
