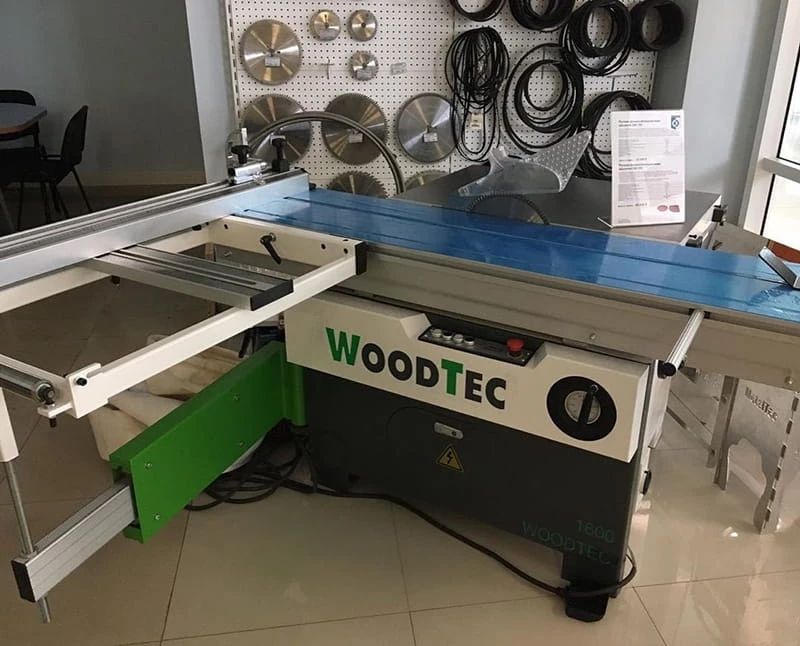

Форматно-раскроечный станок WoodTec 1600 фото 1 Форматно-раскроечный станок WoodTec 1600 фото 2
Форматно-раскроечный станок WoodTec 1600 фото 1 Форматно-раскроечный станок WoodTec 1600 фото 2

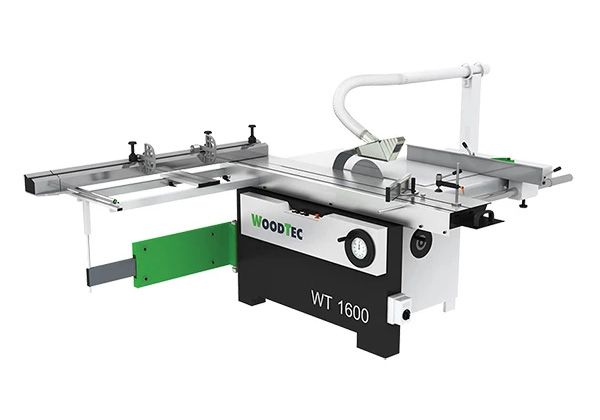

Форматно-раскроечный станок WoodTec 1600

Артикул: WoodTec 1600

В корзину Узнать цену

WoodTec 1600 – эффективная и высококачественная машина для резки ламинированных и облицованных древесно-плитных материалов и изделий из деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительной подрезкой нижней кромки.

Описание

WoodTec 1600 – современный, эффективный и качественный станок для раскроя изделий из ДВП, МДФ, ДСтП, клееных щитов и деревянного массива. С помощью данной машины можно проводить угловой, поперечный и продольный раскрой. Отсутствие сколов достигается предварительным подрезанием нижней кромки.

Применение

Машина работает как с ламинированными, так и с облицованными материалами. Агрегат широко используется на мебельных фабриках, заводах по производству столярных, строительных и других типов деревянных изделий, фанеры, клееных щитов и т.д.

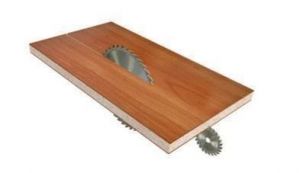

Схема обработки

Конструкция станка

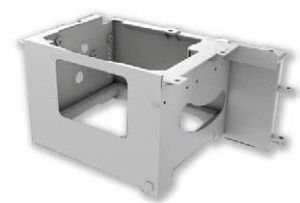

Сварной каркас

Пространственная конструкция, снятие внутренних напряжений с помощью отжига, жесткость и массивность – все это обеспечивает станку высокоточный раскрой и долговечность.

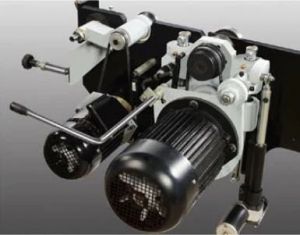

Пильный узел с литым корпусом

Благодаря превосходному гашению вибраций, распил получается идеальным, а подшипники служат долго. Пилы управляются независимо друг от друга с помощью двигателей. Имеется функция настройки скорости основной пилы.

Точная и надежная каретка

Станок оснащен роликовой кареткой и цилиндрическими направляющими из стали. Она способствует повышенной точности и качеству распила. Отличается надежностью, долговечностью и минимальной необходимостью в техническом обслуживании.

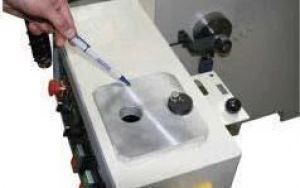

Надежное и простое крепление каретки

Широкая станина имеет продуманную конструкцию, которая упрощает установку каретки, а также исключает предварительную и дополнительную регулировку основного стола.

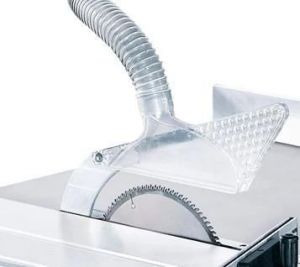

Кожух с отводом под аспирацию

Защитный кожух оснащен шлангом для удаления пыли и грязи, появляющейся в процессе работы. Шланг устанавливается на металлическую стойку.

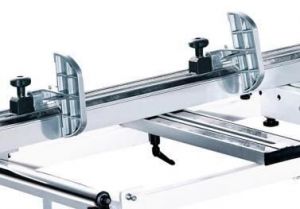

Торцовочный упор из алюминия

Поперечная линейка сделана из толстостенного алюминиевого профиля, благодаря чему она имеет высокую надежность базирования и точность, а также сохраняет установленные размеры.

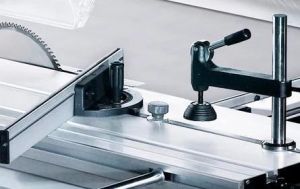

Компоненты для угловых резов

Механический эксцентриковый прижим и дополнительная линейка входят в базовую комплектацию станка.

Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)

Технические характеристики

Наибольшая длина пропила, мм 1600
Размер каретки, мм

1600 х 360
Диаметр основной пилы (посадочный диаметр), мм

305 (30)
Диаметр подрезной пилы (посадочный диаметр), мм

120 (20)
Угол наклона пил 0 ÷ 45°
Наибольшая высота пропила основной пилы, мм:
перпендикулярно к плоскости стола / под углом 45°		 70 / 45
Частота вращения основной пилы, об/мин 4500 / 5500
Частота вращения подрезной пилы, об/мин 8300
Мощность эл.двигателя основной пилы, кВт 5,5
Мощность эл.двигателя подрезной пилы, кВт 0,75
Максимальная ширина реза по параллельной линейке, мм 1150
Размер рабочего стола, мм 900 х 570
Высота стола, мм 840
Диаметры аспирационных отверстий, мм 120, 60
Вес, кг 480

Транспортные данные

Количество мест 2
Место: 1
Длина 1,15 м
Ширина 1,07 м
Высота 1,0 м
Вес (место 1) 410 кг
Объём 1,23 м³
Место: 2
Длина 1,9 м
Ширина 0,45 м
Высота 0,26 м
Вес (место 2) 70 кг
Объём 0,22 м³
Общий вес 480 кг
Общий объём 1,45 м³

Характеристики

Основные характеристики

  • Мощность двигателя подрезного устройства, кВт
    0,75
  • Скорость пилы, об/мн
    4500 / 5500
  • Скорость подрезного полотна, об/мн
    8300
  • Размеры рабочего стола, мм
    900 х 570
  • Высота пропила, мм
    70 (перпендикулярно) / 45 (под углом 45°)
  • Мощность двигателя, кВт
    5,5
  • Вес, кг
    480
  • Угол наклона пилы, °
    0 ÷ 45
  • Высота стола, мм
    840
  • Наибольшая длина пропила, мм
    1600
  • Размер каретки, мм
    1600 х 360
  • Диаметр основной пилы (посадочный диаметр), мм
    305 (30)
  • Диаметр подрезной пилы (посадочный диаметр), мм
    120 (20)
  • Максимальная ширина реза по параллельной линейке, мм
    1150
  • Диаметры аспирационных отверстий, мм
    120, 60
