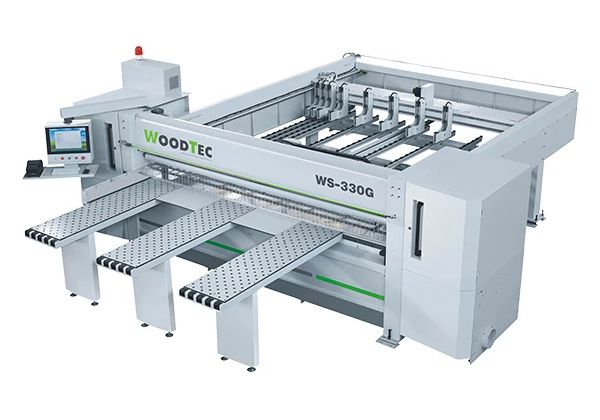

Форматно-раскроечный центр с ЧПУ WoodTec WS-330G

Артикул: WS-330G

В корзину Узнать цену

WoodTec WS-330G – современный и высокопроизводительный форматно-раскроечный центр с ЧПУ для штучной и пакетной обработки древесно-плитных и древесно-композитных материалов (ДВП, МДФ, ДСП и других). Станок предназначен для индивидуальных и среднесерийных предприятий, специализирующихся на изготовлении мебели.

Описание

WoodTec WS-330G – современный и высокопроизводительный форматно-раскроечный центр с ЧПУ для штучной и пакетной обработки древесно-плитных и древесно-композитных материалов (ДВП, МДФ, ДСП и других).

Применение

Станок предназначен для индивидуальных и среднесерийных предприятий, специализирующихся на изготовлении мебели.

Схема обработки

Особенности

  • Вылет пилы 100 мм.
  • Скорость рабочего хода пильной каретки до 100 м/мин.
  • Скорость холостого хода пильной каретки 100 м/мин.
  • Перемещение пильной каретки при помощи шестерни/рейки.
  • Передние столы с воздушным поддувом.

Конструкция станка

Прочная рама

Конструкция каркаса станка разработана с помощью специализированных компьютерных программ, в которых были смоделированы все виды нагрузок, которые могут появиться в ходе работы. Благодаря этому, рама имеет трехкратный запас прочности при использовании в многосменном режиме.

Загрузочные столы с роликами и поддувом

Столы предназначены для загрузки плит и листов, выгрузки готовых деталей и срезков, а также для перевода пакета заготовок из продольного положения в поперечное. Загрузочные столы находятся в передней части станка.

Массивный и стабильный пильный агрегат

Установлен на литой платформе из чугуна, которая находится на сварном каркасе из стали. Большой вес пильного узла обеспечивает его стабильную работу.

Механизм перемещения каретки

Пильный узел передвигается по двум направляющим, изготовленным из стали, посредством сервопривода и зубчато-реечной передачи. Благодаря этому, каретка перемещается быстро и плавно, стабильно обеспечивая высокое качество готовых изделий

Захваты и толкатель

Усилие, оказываемое захватами на плитный материал, воздействует строго перпендикулярно его поверхности. Таким образом, предотвращается смещение обрабатываемой плиты.

Толкатель приводится в движение сервоприводом и зубчато-реечной передачей. Имеется защита от перекоса балки толкателя.

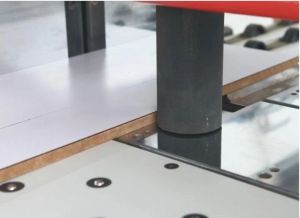

Боковой выравниватель

С его помощью происходит точное позиционирование заготовки перед распилом, при этом во время прижима поверхность материала не деформируется.

Безопасная рабочая зона

Механический эксцентриковый прижим и дополнительная линейка входят в базовую комплектацию станка.

Практичная система управления

Интуитивно понятный интерфейс позволяет создавать и править раскроечные карты прямо на станке, а также загружать их в систему из других сервисов (например, «БАЗИС-Мебельщик»).

Электронные модули установлены в специальном вентилируемом шкафу, который защищает их от пыли и обеспечивает стабильную работу. При этом пользователь имеет к нему удобный доступ.

Система подготовки воздуха

Управляет давлением в пневмосистеме и проводит первичную фильтрацию воздуха, который подается в станок.

Дополнительные комплектующие

  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)

Технические характеристики

Наибольшая длина пропила, мм 3280
Вылет основной пилы, мм 100
Подача, м/мин 5 - 100
Холостой ход, м/мин 100
Скорость хода толкателя, м/мин до 100
Захваты, шт. 8
Мощность привода основной пилы, кВт 18,5
Частота вращения основной пилы, об/мин 4700
Мощность привода подрезной пилы, кВт 2,2
Частота вращения подрезной пилы, об/мин 6700
Параметры основной пилы, мм 400 x 75 (450 x 75)
Параметры подрезной пилы, мм 160 x 45
Диаметры аспирационных отверстий, мм 2 x 200; 2 x 100
Потребления сжатого воздуха, л/мин 150
Установленная мощность, кВт 27,3

Габаритные размеры

Длина, мм 7100
Ширина, мм 5400
Высота, мм 1890
Вес, кг 5500

Транспортные данные

Количество мест 2
Место: 1
Длина 5,4 м
Ширина 1,42 м
Высота 2,17 м
Объём 16,64 м³
Место: 2
Длина 4,6 м
Ширина 0,92 м
Высота 1 м
Объём 4,23 м³
Общий вес 5500 кг
Общий объём 20,87 м³

Характеристики

Основные характеристики

  • Мощность двигателя, кВт
    18,5
  • Параметры подрезной пилы, мм
    160 x 45
  • Параметры основной пилы, мм
    400 x 75 (450 x 75)
  • Скорость хода толкателя, м/мин
    до 100
  • Холостой ход, м/мин
    100
  • Размеры станка (Д x Ш x В), мм
    7100 x 5400 x 1890
  • Подача, м/мин
    5 - 100
  • Вылет основной пилы, мм
    100
  • Наибольшая ширина пропила, мм
    3280
  • Диаметры аспирационных отверстий, мм
    2 x 200; 2 x 100
  • Скорость подрезного полотна, об/мн
    6700
  • Скорость пилы, об/мн
    4700
  • Мощность двигателя подрезного устройства, кВт
    2,2
  • Вес, кг
    5500
  • Мощность, кВт
    27,3
  • Потребление сжатого воздуха, л/мин
    150
  • Количество захватов, шт., шт.
    8
