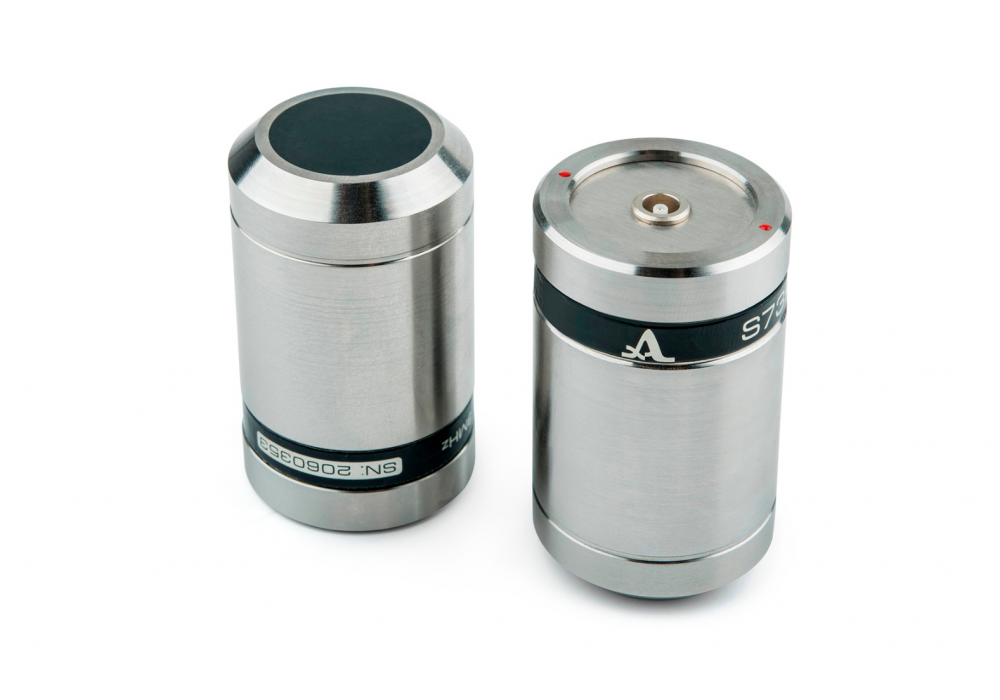

ЭMAП S7394 3.0A0R10x10ES
Артикул: 1482
Прямой совмещенный электромагнитно-акустический преобразователь S7394 3.0A0R10x10ES предназначен для замера толщины стали в диапазоне от 0,9 мм до 10 см.
Описание
Прямой совмещенный электромагнитно-акустический преобразователь S7394 3.0A0R10x10ES предназначен для замера толщины стали в диапазоне от 0,9 мм до 10 см.
Его особенностью является способность работать с объектами, нагретыми до высоких температур.
| Температура объекта, °С | Режим контроля |
| Без теплозащиты ЭМАП | |
| 300 | 5 секунд контакт с объектом – 2 минуты пауза |
| С теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм) | |
| 300 | 5 секунд контакт с объектом – 1 минута пауза |
| 500 | 5 секунд контакт с объектом – 5 минут пауза |
Совместимость

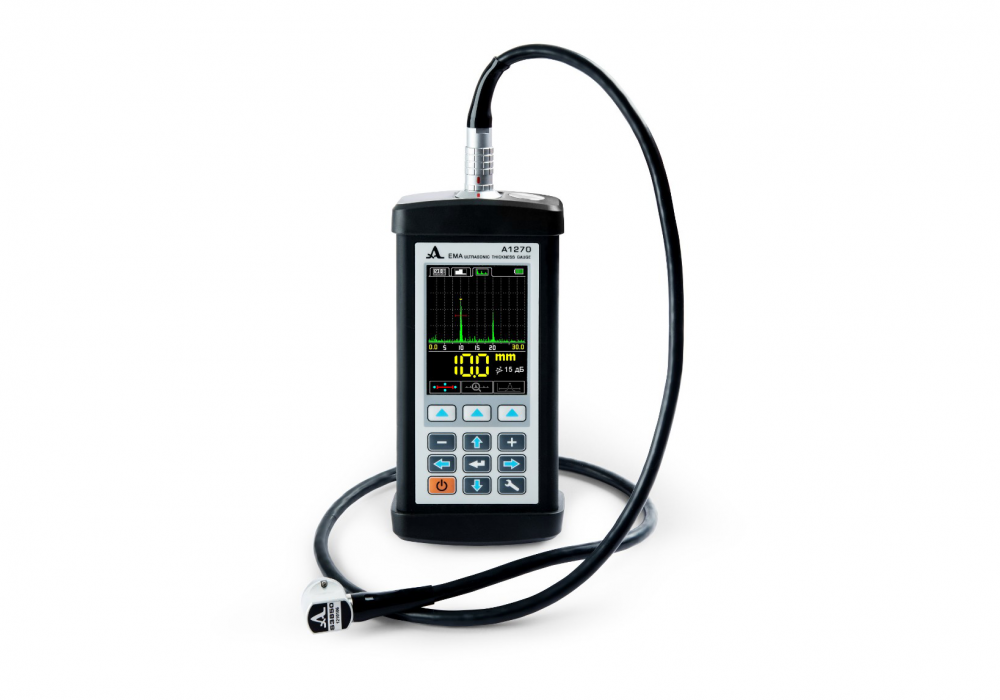

- Электромагнитно-акустический толщиномер А1270
Характеристики
Основные характеристики
-
Габаритные размеры, ммØ35x60
-
Диапазон измеряемой толщины, ммОт 0,9 до 100,0
-
Минимальный радиус кривизны контролируемого изделия, мм35
-
Диаметр акустической апертуры, мм10
-
Рабочий тип волнПоперечные
-
Тип разъемаLEMO серии 00.250
-
Частота, МГц3
-
Масса, г250
-
Область примененияТолщинометрия алюминия и стали
-
ТипЛинейная поляризация, экранированная магнитная система
-
Размер контактной поверхностиДиаметр 28 мм
Модификации
| Модель | Частота, МГц | Диаметр акустической апертуры, мм | Диапазон измеряемой толщины, мм |
|---|---|---|---|

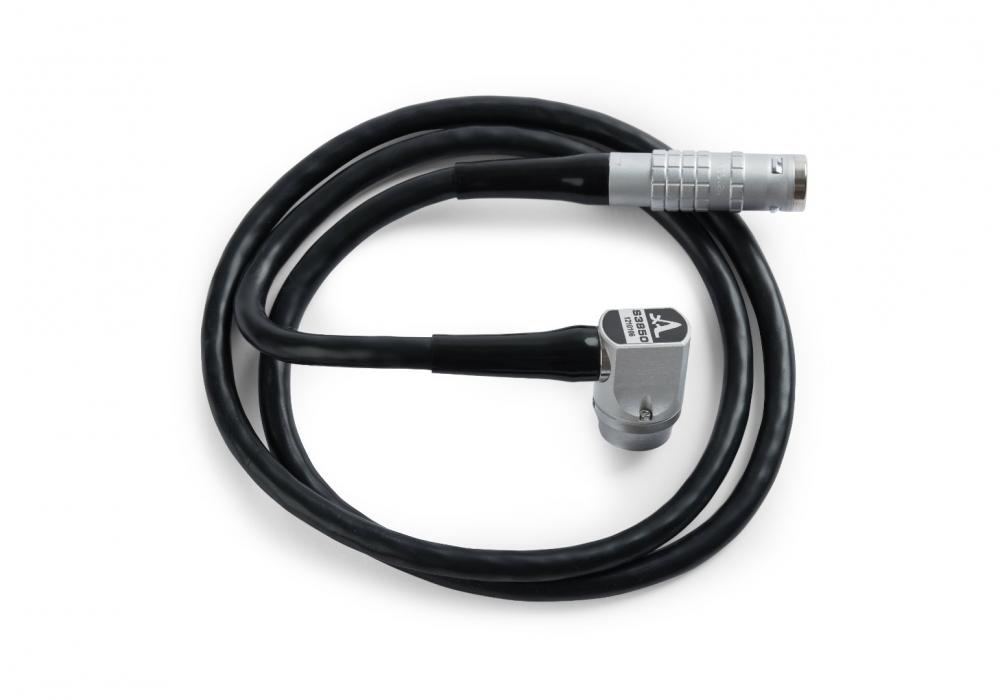

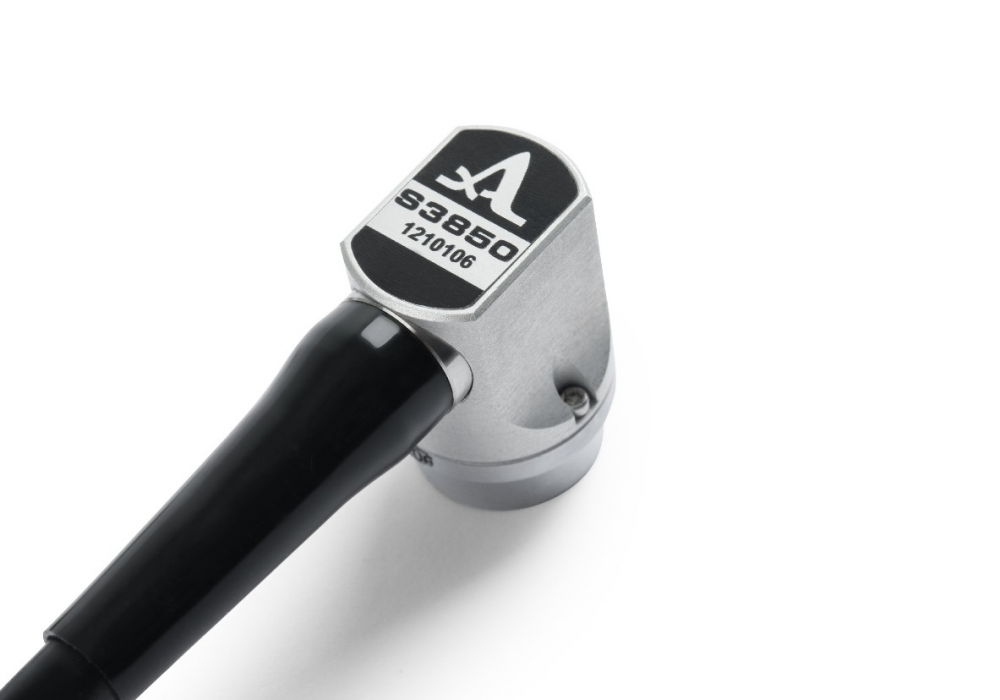

| ЭМАП S3850 5.0A0D8ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 5 | 8 | От 0,9 до 50,0 |
| ЭMAП S3850 5.0A0D8ES (для толщиномера А1270 с серийными номерами 416xxx, 420xxx) | 5 | 8 | От 0,9 до 50,0 |
| ЭMAП S7392 4.0A0D10ES | 4 | 10 | От 0,9 до 100,0 |
| ЭMAП S7394 3.0A0R10x10ES | 3 | 10 | От 0,9 до 100,0 |
| ЭМАП S7692 3.0A0D25ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 3 | 25 | От 0,9 до 100,0 |
| ЭМАП S7694 3.0A0R18X12ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 3 | 18х12 | От 0,9 до 100,0 |
