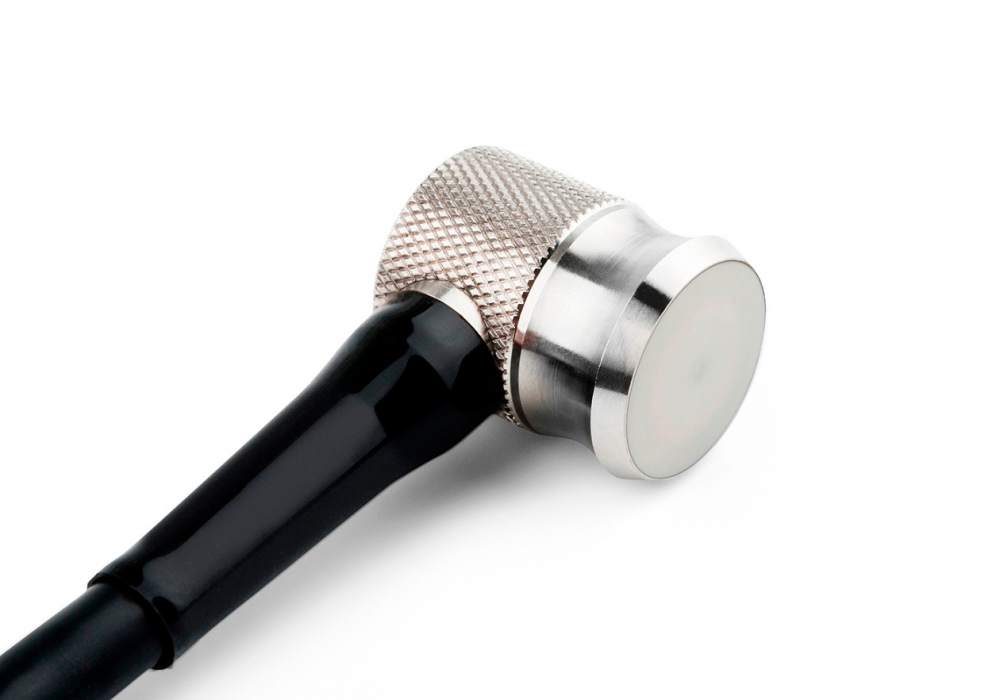

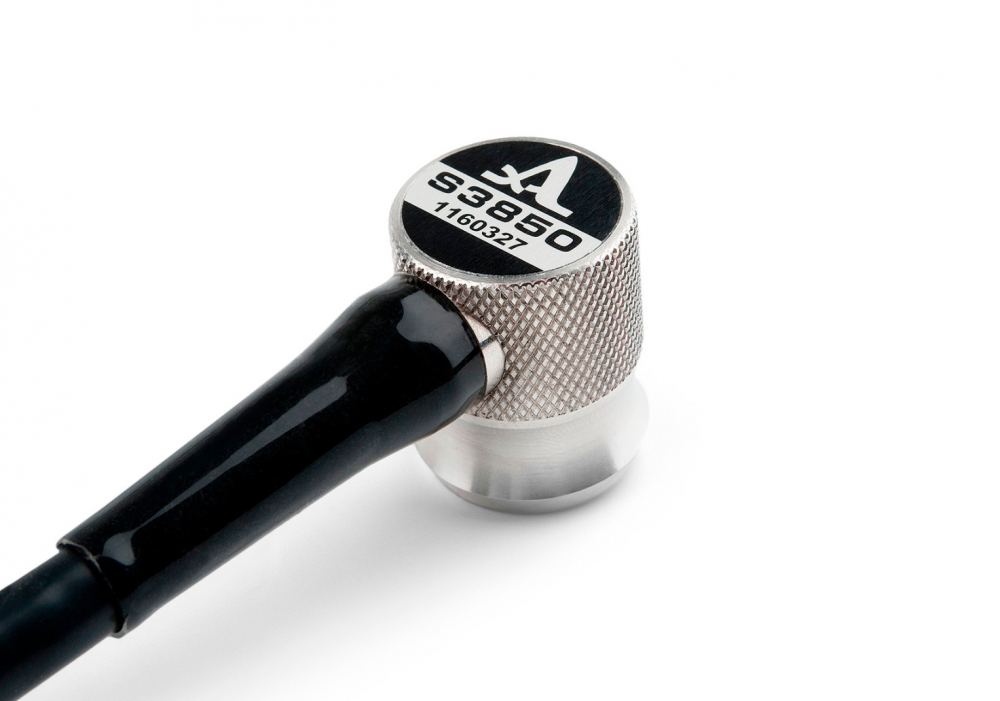

ЭMAП S3850 5.0A0D8ES (для толщиномера А1270 с серийными номерами 416xxx, 420xxx)
Артикул: 1488
Прямой совмещенный электромагнитно-акустический преобразователь S3850 5.0A0D8ES предназначен для замера толщины алюминия и стали в диапазоне от 0,9 мм до 5 см.
Описание
Прямой совмещенный электромагнитно-акустический преобразователь S3850 5.0A0D8ES предназначен для замера толщины алюминия и стали в диапазоне от 0,9 мм до 5 см.
ЭМАП работает по передовой технологии импульсного подмагничивания. Она реализована путем замены мощных постоянных магнитов на импульсные электромагниты.
Импульсное подмагничивание предотвращает сильное притяжение преобразователя к поверхностям образцов из ферромагнитных сталей, а также налипание металлической стружки на протектор преобразователя. Таким образом, упрощается процедура ручного ультразвукового контроля, появляется возможность сканирования образцов и продлевается срок эксплуатации оборудования.

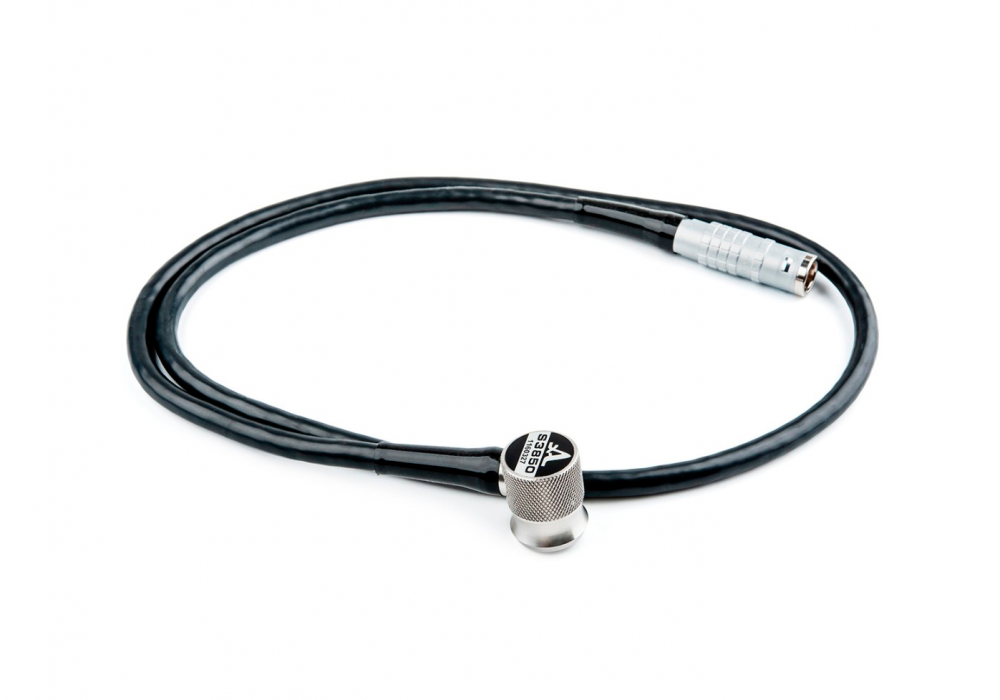

Конструкция включает в себя встроенный кабель.
Совместимость
- Электромагнитно-акустический толщиномер А1270 (серийные номера – 416xxx, 420xxx)
Характеристики
Основные характеристики
-
Габаритные размеры, мм23х29
-
Минимальный радиус кривизны контролируемого изделия, мм8
-
Длина кабеля, мм1000 ± 10
-
Длительность импульса подмагничивания, мсНе более 800
-
Максимальное напряжение импульсного подмагничивания, В12
-
Максимальное импульсное напряжение возбуждения, В500
-
Диаметр акустической апертуры, мм8
-
Рабочий тип волнПоперечные
-
Частота, МГц5
-
Масса, г190
-
Область примененияТолщинометрия алюминия и стали
-
ТипРадиальная поляризация, импульсный электромагнит
-
Диапазон измеряемой толщины, ммОт 0,9 до 50,0
Модификации
| Модель | Частота, МГц | Диаметр акустической апертуры, мм | Диапазон измеряемой толщины, мм |
|---|---|---|---|
| ЭМАП S3850 5.0A0D8ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 5 | 8 | От 0,9 до 50,0 |
| ЭMAП S3850 5.0A0D8ES (для толщиномера А1270 с серийными номерами 416xxx, 420xxx) | 5 | 8 | От 0,9 до 50,0 |
| ЭMAП S7392 4.0A0D10ES | 4 | 10 | От 0,9 до 100,0 |
| ЭMAП S7394 3.0A0R10x10ES | 3 | 10 | От 0,9 до 100,0 |
| ЭМАП S7692 3.0A0D25ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 3 | 25 | От 0,9 до 100,0 |
| ЭМАП S7694 3.0A0R18X12ES (для толщиномера А1270 с серийными номерами 522xxx и выше) | 3 | 18х12 | От 0,9 до 100,0 |
