Описание

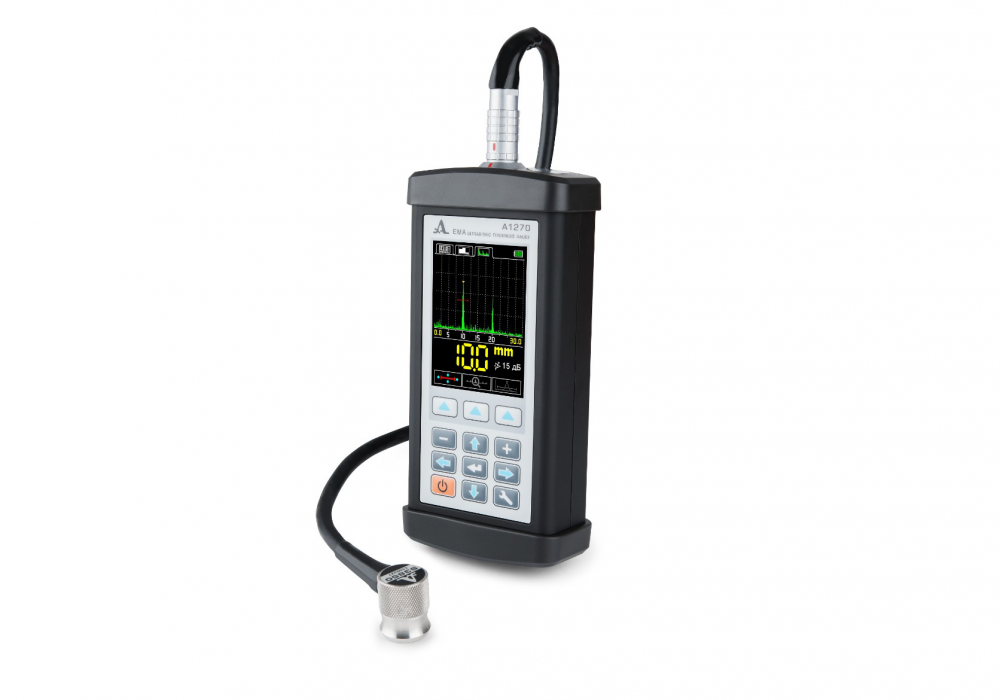

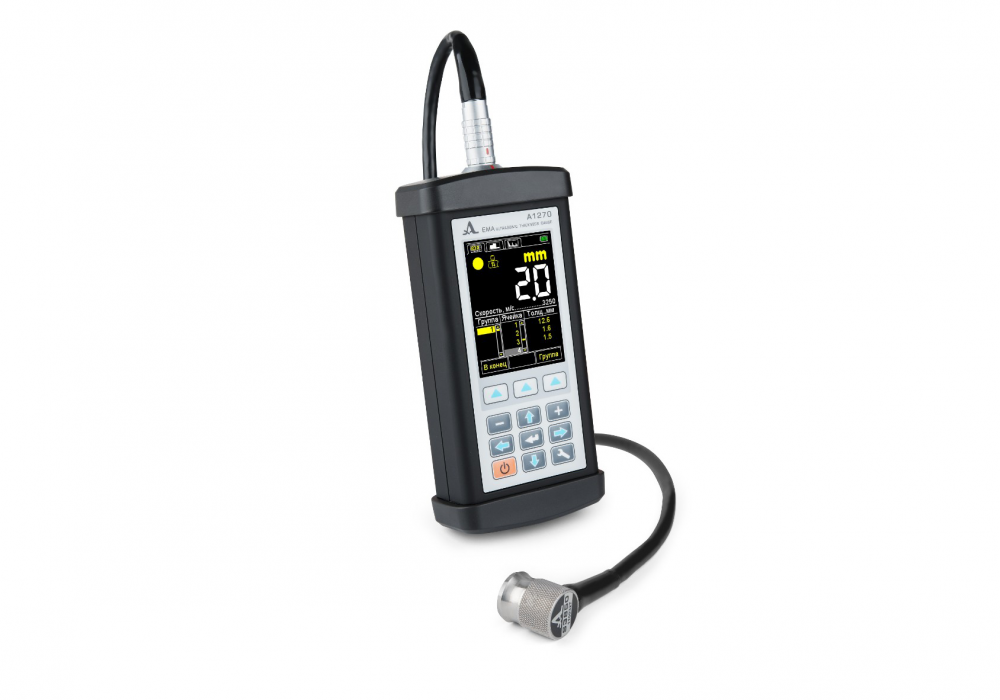

Электромагнитно-акустический толщиномер А1270 – точное и надежное портативное устройство для замера толщины сталей и сплавов алюминия без предварительной подготовки.

Аппарат работает на основе передовой технологии импульсного подмагничивания. Ее главной особенностью является электромагнитно-акустический преобразователь, в котором мощные постоянные магниты заменены на импульсные электромагниты. Это предотвращает сильное притяжение преобразователя к поверхностям образцов из ферромагнитных сталей, а также налипание металлической стружки на протектор преобразователя. Таким образом, упрощается процедура ручного ультразвукового контроля, появляется возможность сканирования образцов и продлевается срок эксплуатации прибора.

Диапазон измерений толщины по стали с преобразователем S3850 5.0A0D8ES – от 0,9 до 50,0 мм.
С преобразователями S7392 4.0A0D10ES и S7394 3.0A0R10x10ES – от 0,9 до 100 мм.

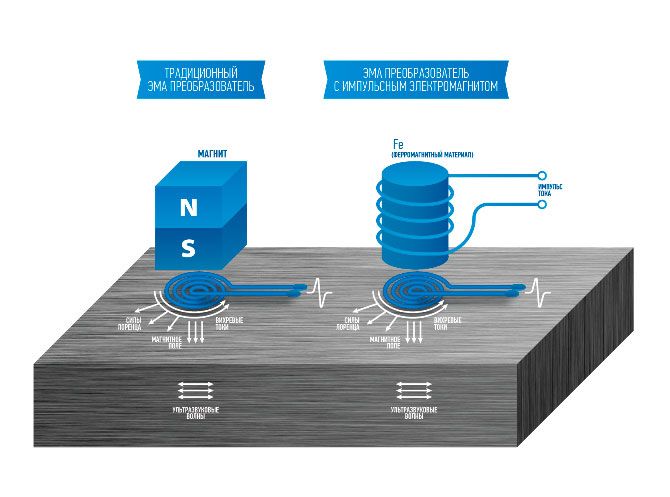

Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом

Назначение

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
• Оценка степени анизотропии материала.
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
• Толщинометрия листового проката.

Функциональные возможности

• ЭМА-преобразователи имеют радиальную и линейную поляризацию.
• Преобразователи с постоянным магнитом S7392 и S7394 подключаются через адаптер.
• Проводить подготовку исследуемой поверхности, а также наносить контактную жидкость не требуется.
• Возможность измерения металлов толщиной до 15 мм, покрытых коррозией, а также слоем лака или краски не толще 1 мм.
• Новейшие электромагнитно-акустические преобразователи S7692 и S7694 оснащены мощными магнитами. Они позволяют измерять стальные изделия через слой изоляционного или лакокрасочного покрытия не более 5 мм без предварительной зачистки.
• Закрепление электромагнитно-акустического преобразователя на специальной каретке позволяет проводить замеры через воздушный зазор.
• Возможность сканирования образцов.
• Возможность толщинометрии труб сечением 15 мм и более, благодаря ЭМА с апертурой 8 мм.

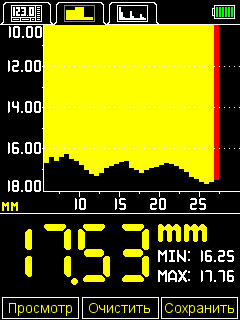

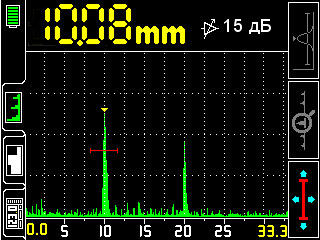

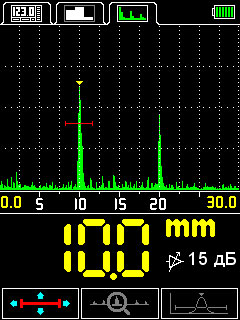

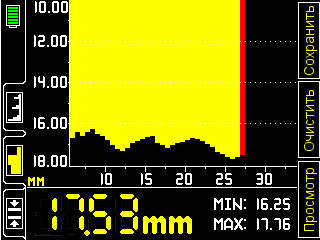

• Результаты могут отображаться в цифровом формате, а также в виде А-Скана и B-Скана.

Особенности

• Прибор измеряет толщину в пределах от 0,9 мм до 10 см.
• Удобное и многофункциональное меню.
• В корпус встроен образец для юстировки преобразователя.
• Скорость ультразвука определяется автоматически.
• Предустановленный набор настроек скоростей поперечных волн для различных типов материалов с возможностью обновления.

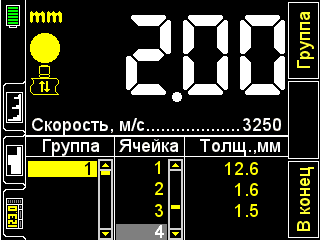

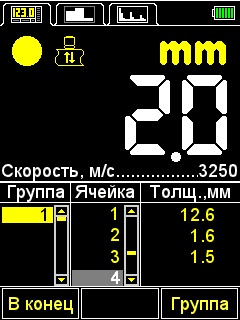

• Встроенная память на 50 тысяч результатов в цифровом формате и 4 тысячи А-Сканов. Данные хранятся в том числе при отсутствии электропитания.

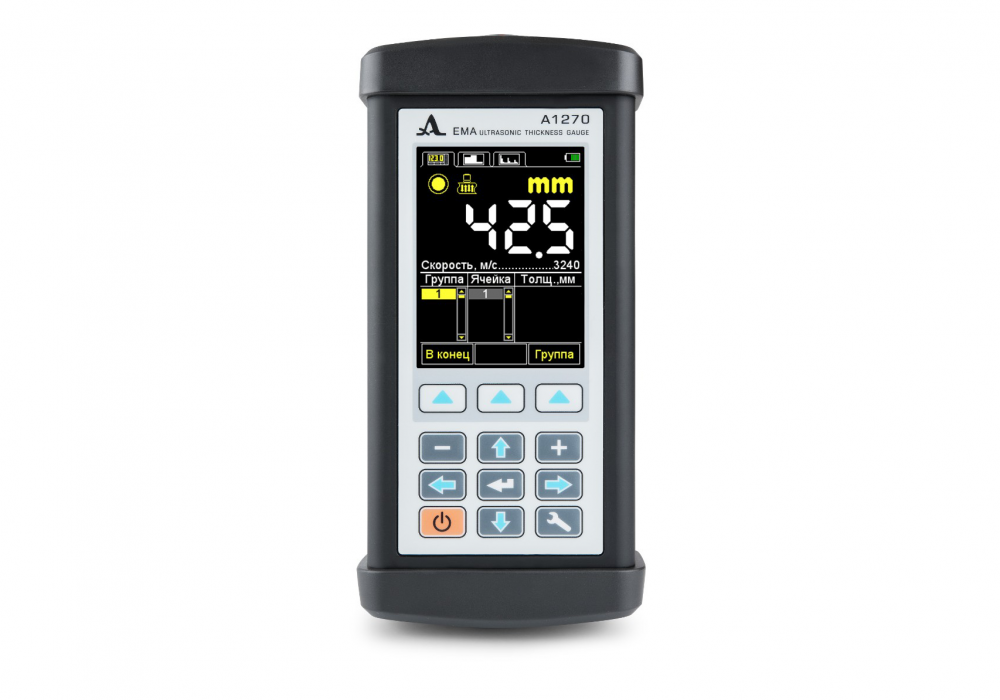

• Данные отображаются на цветном TFT-экране большого размера с горизонтальной или вертикальной ориентацией.
• Настраиваемая яркость подсветки.
• Прибор оснащен литиевой аккумуляторной батареей, благодаря которой он работает до 9 часов без подзарядки. Предусмотрен индикатор заряда.
• Система цветовых, звуковых и вибрационных сигналов.
• Дискретность отображения измерений составляет 0,01 или 0,1 мм.
• В комплект входит USB-кабель для отправки результатов на компьютер или ноутбук.
• В комплект входит ПО для обмена данными между толщиномером и компьютером.

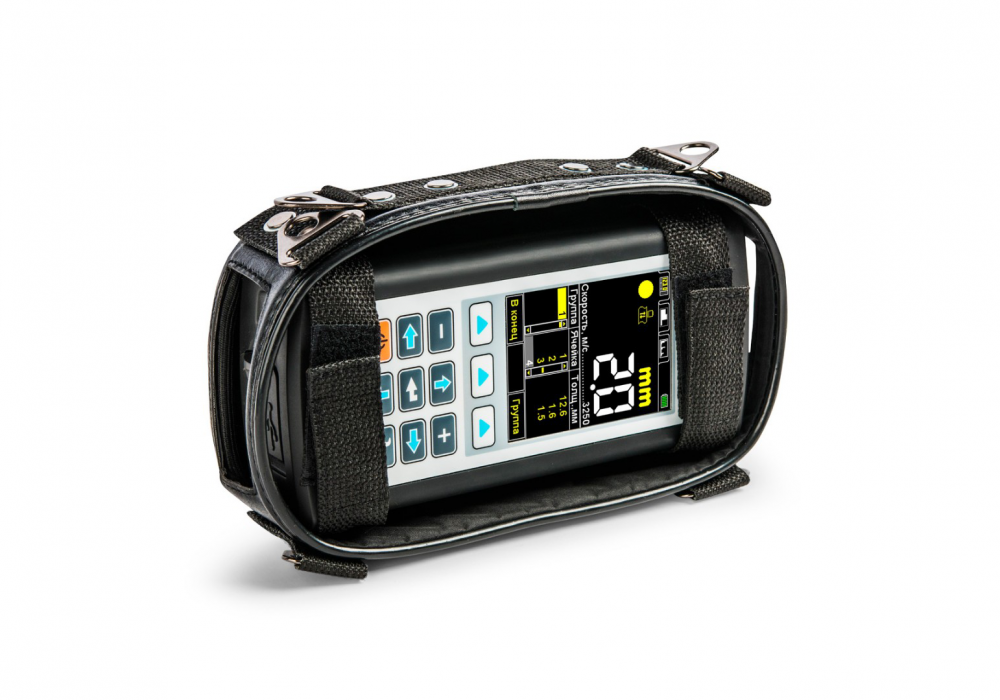

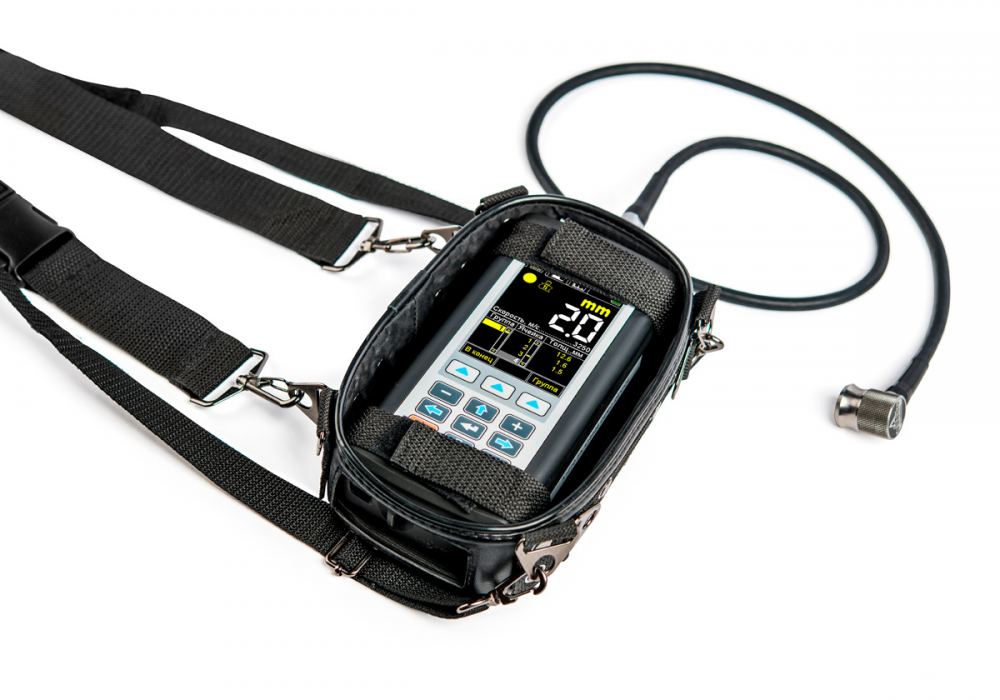

• Специальная сумка-планшет позволяет закрепить прибор на поясе оператора. Это делает работу в труднодоступных местах и на высоте более удобной.

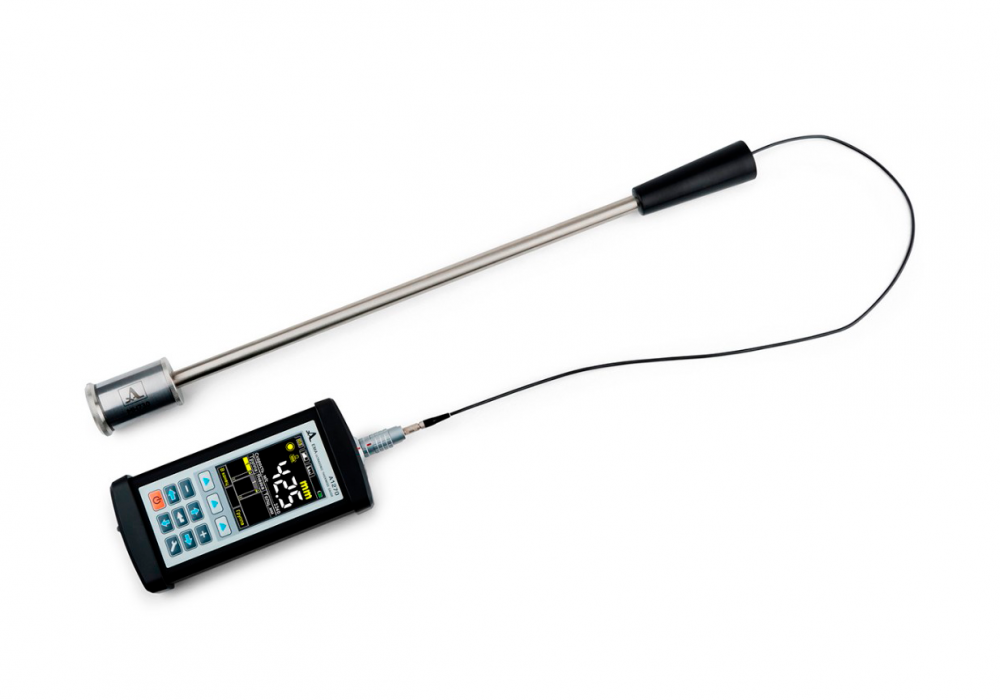

Высокотемпературный контроль с помощью ЭМАП S7392, S7394

Режимы работы

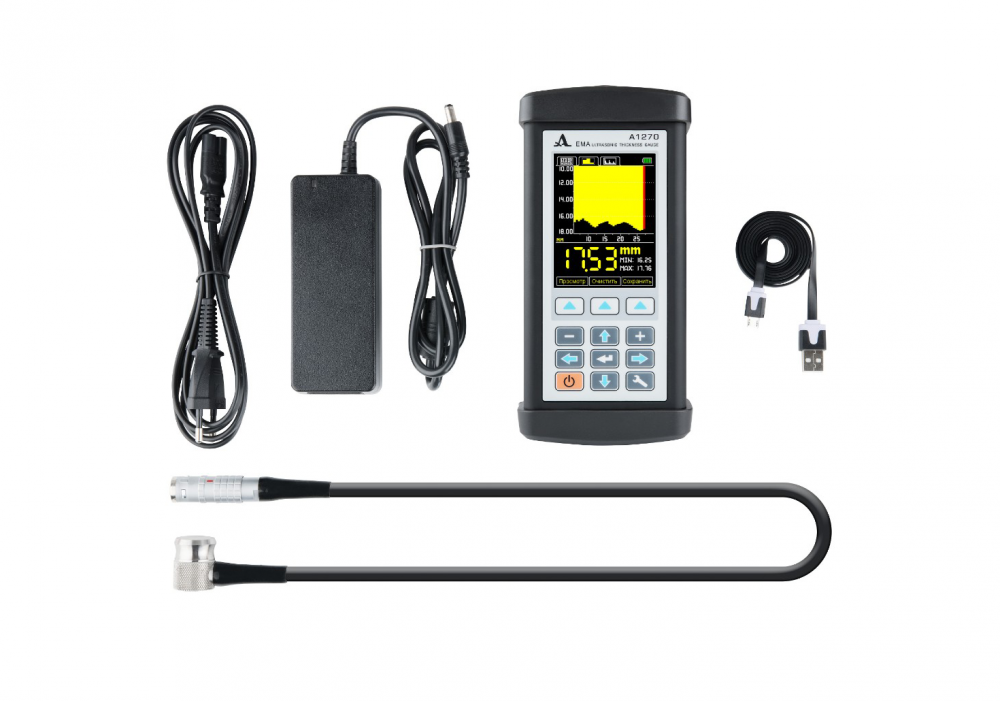

Комплектация

• А1270 – электронный блок ЭМА толщиномера
• ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
• Сетевой адаптер 220 В - 15 B
• Кабель USB A- Micro B
• Планшет Т15

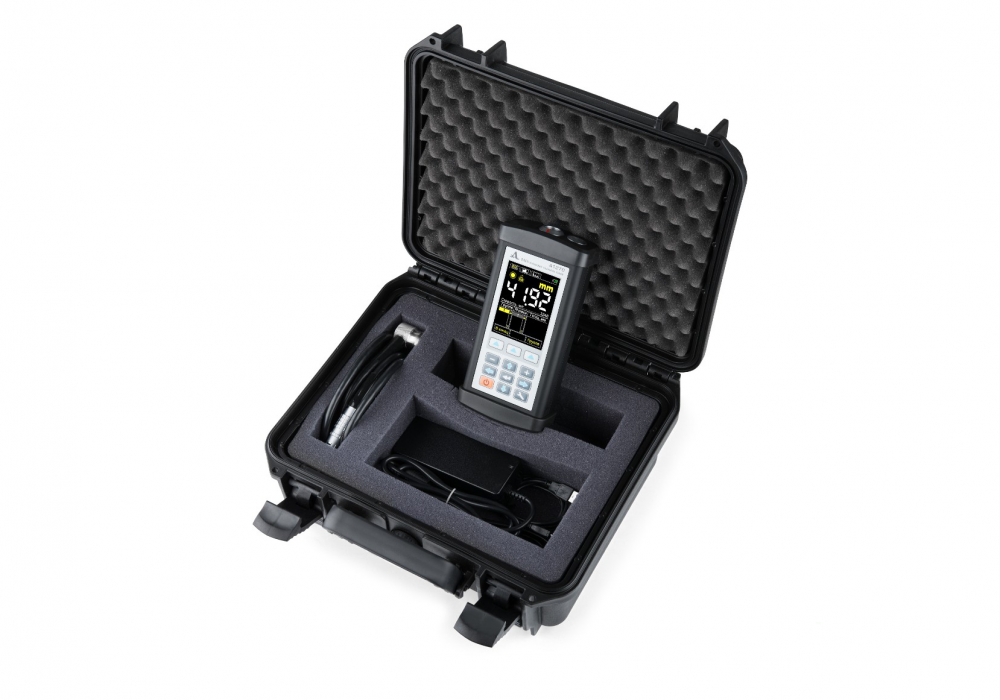

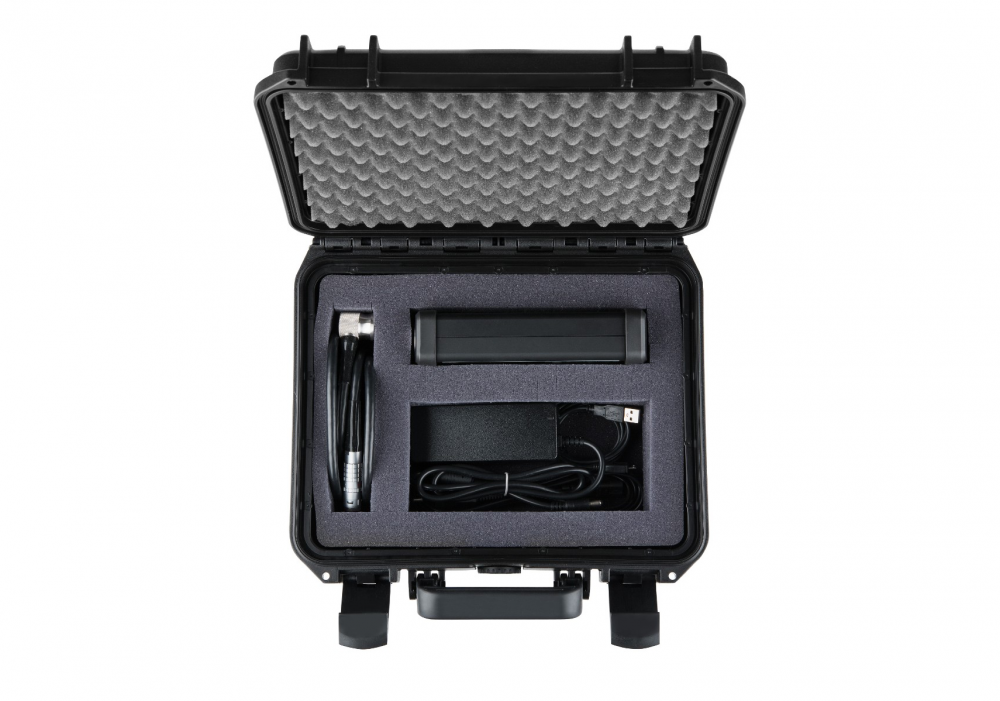

• Жесткий кейс Т15
