Обработка рамы станка

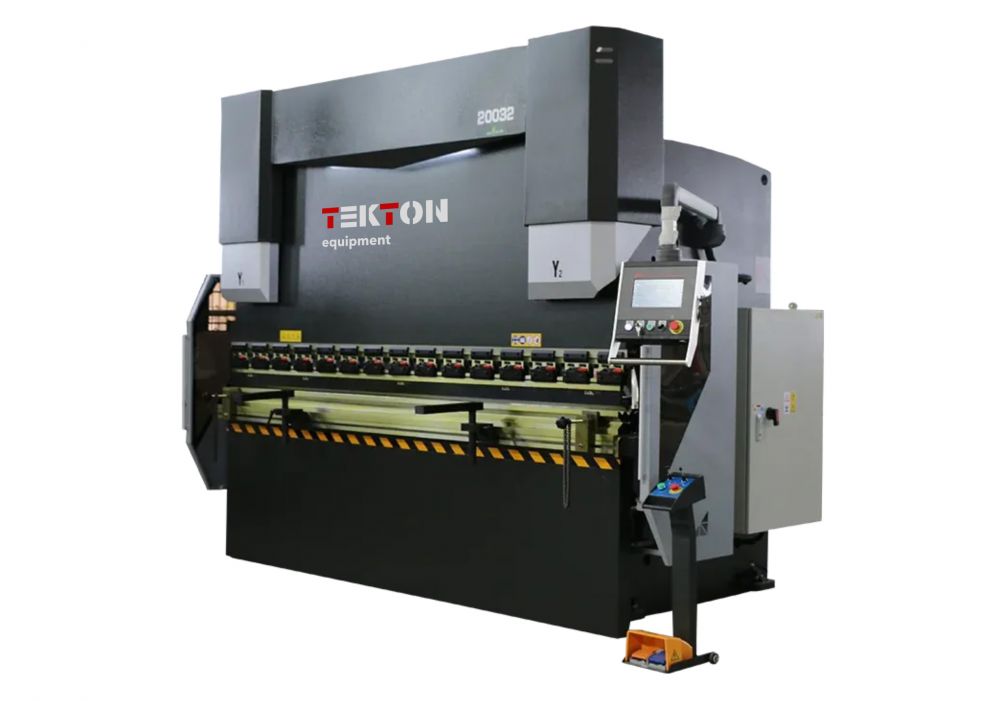

Рама листогибочного станка TEKTON HPB- 200T3200 целиком обрабатывается на большом напольном фрезерно-расточном станке.

Высокоточная электрогидравлическая синхронизация

Высокая точность гибки, антиэкцентрическая нагрузка, повышенная надежность.

Стандартные сегменты верхней и нижней пресс-формы

Сегменты пресс-формы имеют следующие размеры: 10, 15, 20, 30, 50, 100, 300 см. Пользователь может регулировать длину.

Профессиональная система ЧПУ

По умолчанию станок оснащен системой ЧПУ компании ESA, которая может быть настроена пользователем.

 Электромеханическая компенсация прогиба

Система автоматически выполняет компенсацию прогиба с учетом параметров длины и толщины листа, введенных пользователем в цифровую систему.

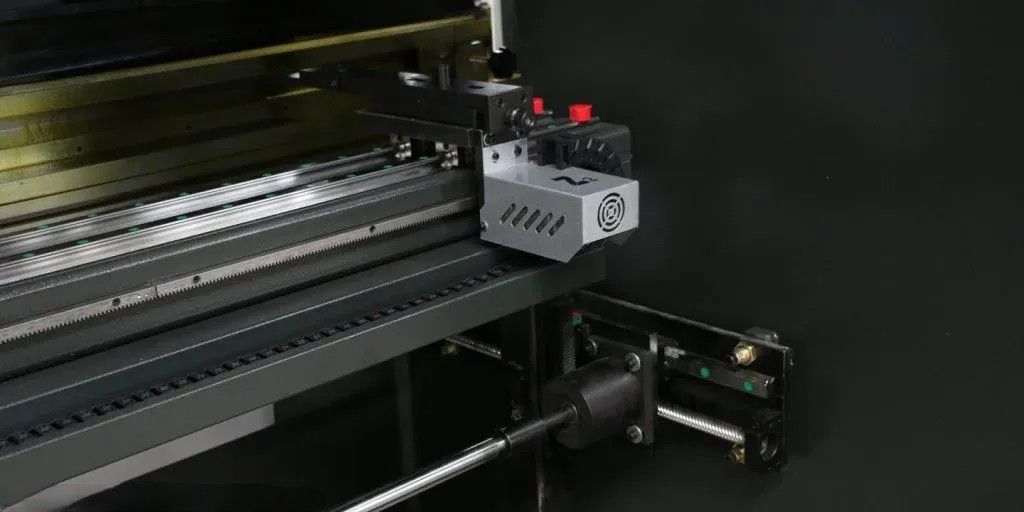

 Высокоточная конструкция заднего упора

Благодаря использованию шарико-винтовой пары и линейной направляющей, приводимой в движение серводвигателем, позиционирование заднего упора осуществляется быстро и точно.

Ручная регулировка высоты пальца

Высота пальца регулируется всей конструкцией вручную.

Угловое и графическое программирование

Пользователь может самостоятельно программировать угол, при этом каждый этап процесса будет выполняться с высокой точностью.

Лучший выбор для высококачественной, высокоэффективной и долговечной гибки листового металла

Среди преимуществ станка – прочная рама, электрогидравлическая синхронная конструкция, система ЧПУ ESA, программирование углов, управление с помощью программируемого логического контроллера, автоматический расчет давления, регулируемая высота пальца.

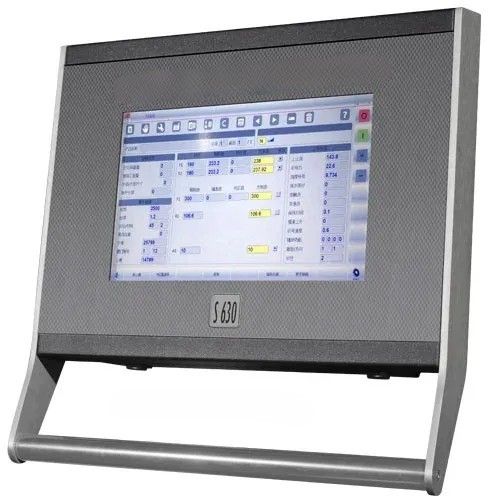

Мощная система ЧПУ упрощает сложную работу

В данной модели используется система числового управления ESA S640 с функцией программирования углов. Система отличается стабильной работой: программа работает без сбоев и точно рассчитывает параметры.

Интеллектуальная гидравлическая синхронизирующая система, более высокая эффективность работы, антиэксцентрическая нагрузка

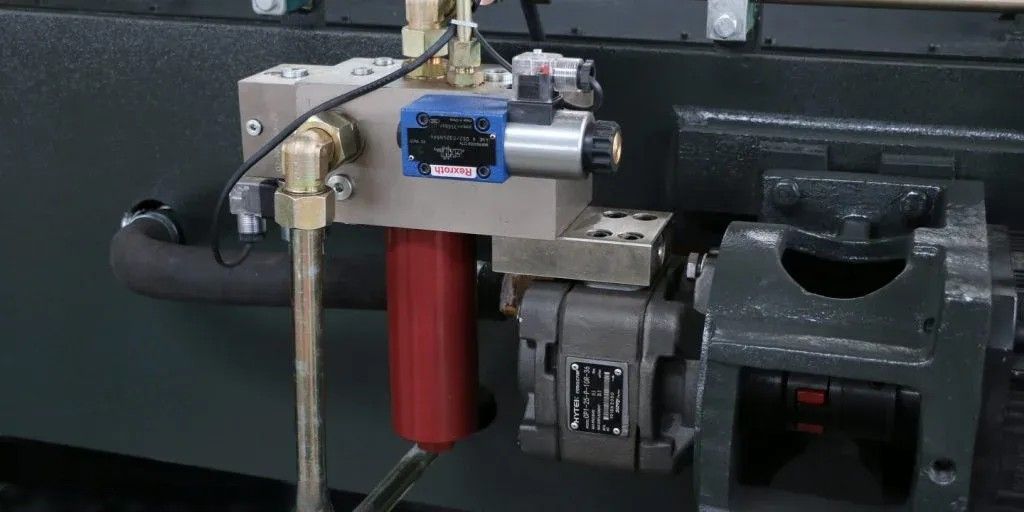

Интегрированная интеллектуальная гидравлическая система Rexroth упрощает подключение масляного контура. Она активно синхронизируется, имеет высокую антиэксцентрическую нагрузочную способность, а точность достигает 0,02 мм. Гидравлическая синхронизация снижает износ при нормальной работе и уменьшает частоту отказов.

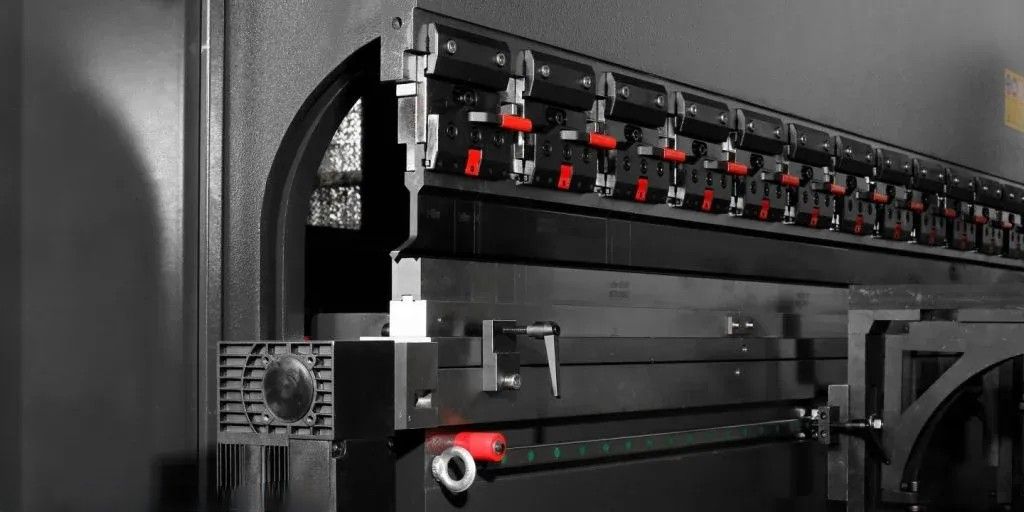

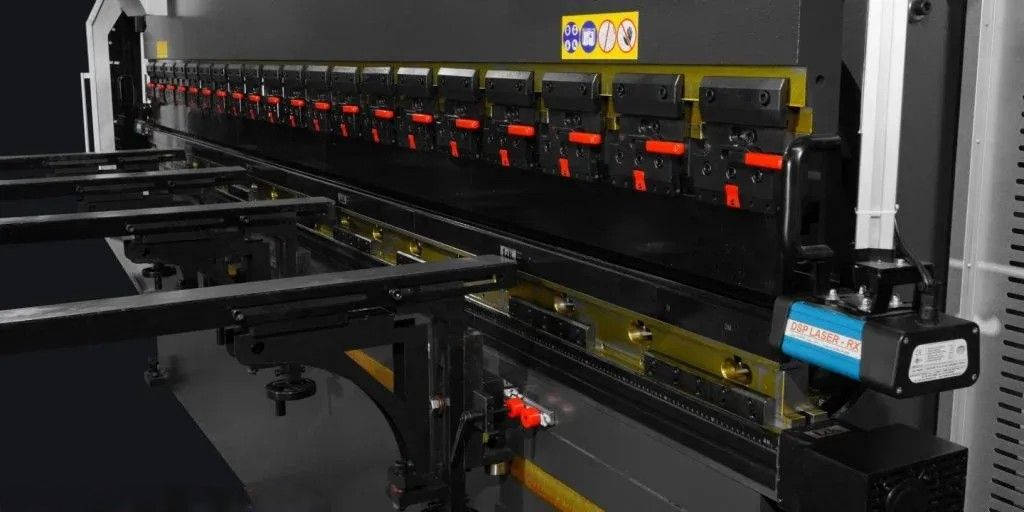

Разнообразные варианты пресс-форм, повышенная точность и скорость

Можно установить различные пресс-формы для изготовления разнообразных заготовок. Угол гиба будет более точным, а эффективность работы – более высокой.

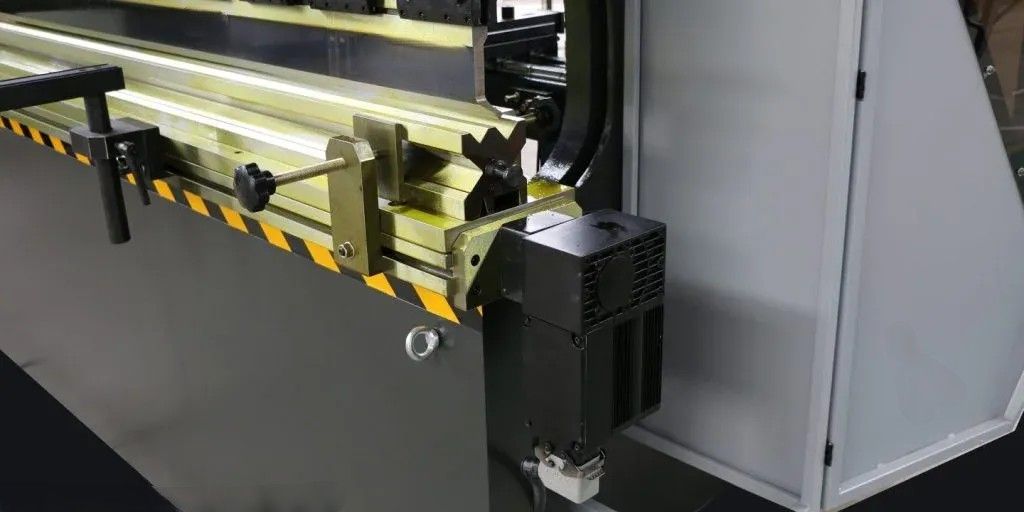

Электромеханическая компенсация прогиба

Система изготовлена из высокопрочной стали. Изнутри имеет нелинейную волнистую блочную структуру. Приводится в действие двигателем и может точно регулировать величину компенсации.

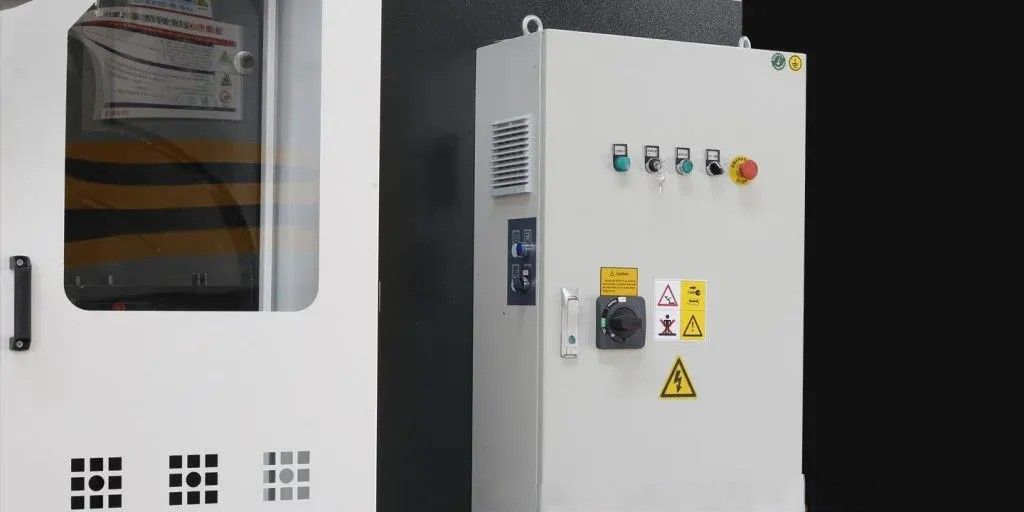

Надежные электрические системы

Высококачественные сервоприводы и электрические компоненты фирмы Schneider Electric установлены в защитном шкафчике.

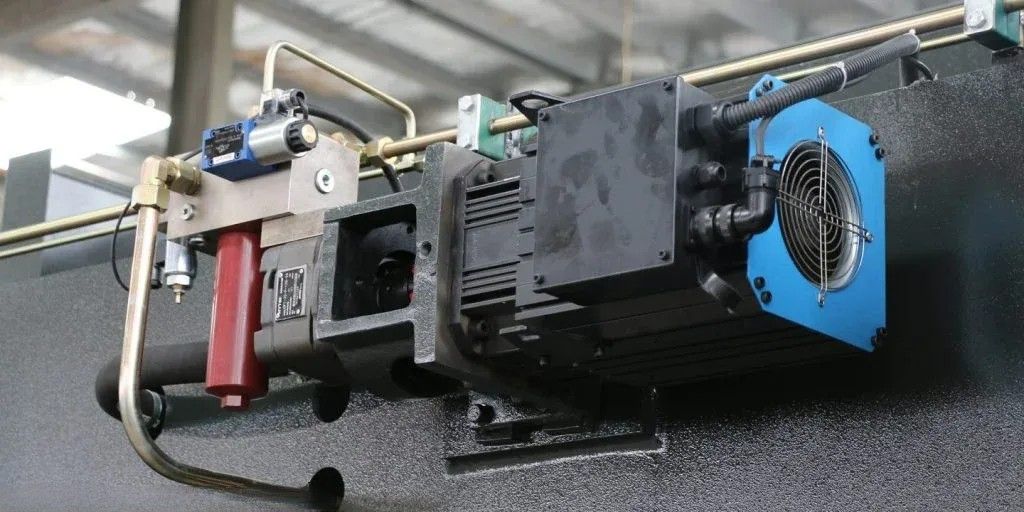

Сервопривод главного двигателя

Отличается экономией энергии и низким уровнем шума – это способствует бережному отношению к окружающей среде.

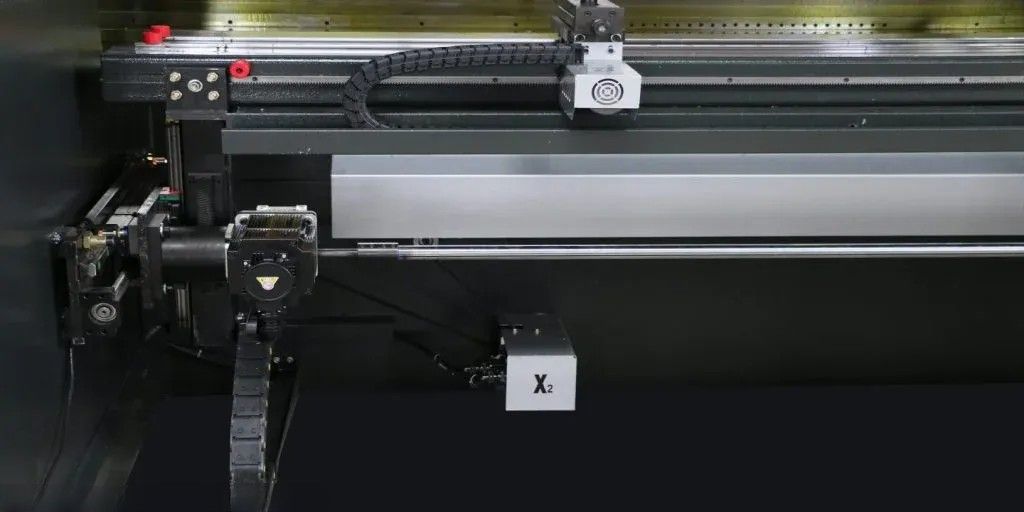

Точная и быстрая система заднего упора (4+1 ось)

Задний упор имеет сварную стальную конструкцию, которая обладает высокой жесткостью. Он приводится в движение серводвигателем, шарико-винтовой парой и линейной направляющей – это обеспечивает высокую точность работы. Высота балки регулируется с помощью числового управления.
