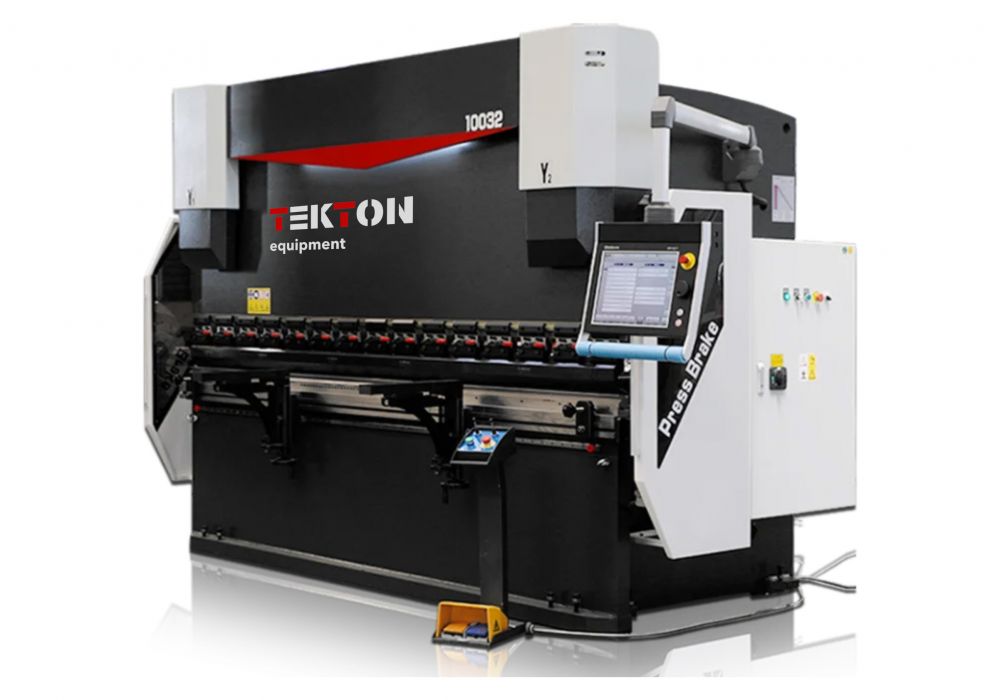

Электрогидравлический сервомеханический листогибочный станок с ЧПУ Tekton HPB-100T3200

Артикул: Tekton HPB-100T3200

Листогибочный станок Tekton серии HPB-100T3200 – высокоточное, эффективное и надежное решение для широкого спектра задач. Станок оснащен интеллектуальной гидравлической синхронизирующей системой и системой ЧПУ.

Описание

Обработка рамы станка

Рама листогибочного станка TEKTON HPB-100T3200 целиком обрабатывается на большом напольном фрезерно-расточном станке.

Высокоточная электрогидравлическая синхронизация

Высокая точность гибки, антиэкцентрическая нагрузка, повышенная надежность.

Стандартные сегменты верхней и нижней пресс-формы

Сегменты пресс-формы имеют следующие размеры: 10, 15, 20, 30, 50, 100, 300 см. Пользователь может регулировать длину.

Профессиональная система ЧПУ

По умолчанию станок оснащен системой ЧПУ компании Delem (Нидерланды), которая может быть настроена пользователем.

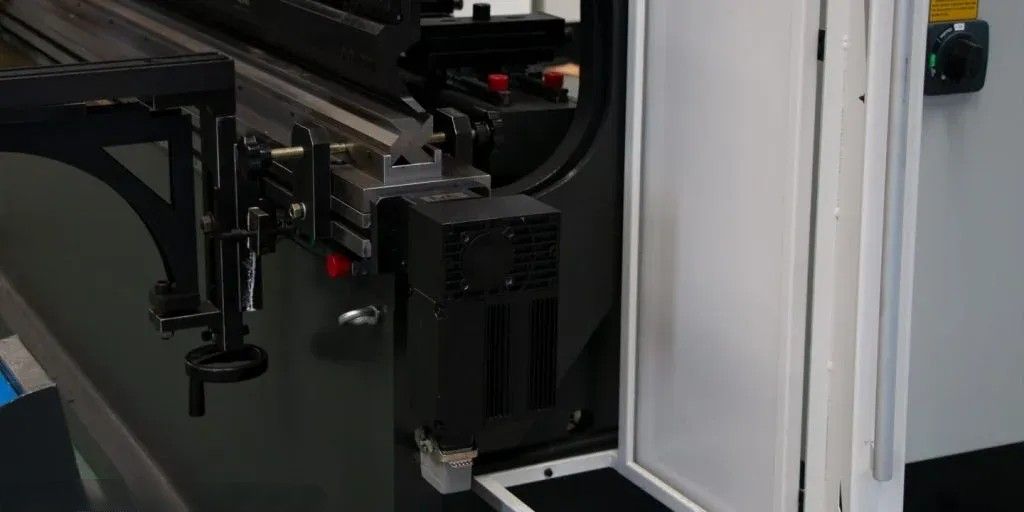

 Электромеханическая компенсация прогиба

Система автоматически выполняет компенсацию прогиба с учетом параметров длины и толщины листа, введенных пользователем в цифровую систему.

 Высокоточная конструкция заднего упора

Благодаря использованию шарико-винтовой пары и линейной направляющей, приводимой в движение серводвигателем, позиционирование заднего упора осуществляется быстро и точно.

Ручная регулировка высоты пальца

Высота пальца регулируется всей конструкцией вручную.

Угловое и графическое программирование

Пользователь может самостоятельно программировать угол, при этом каждый этап процесса будет выполняться с высокой точностью.

Конструкция станка

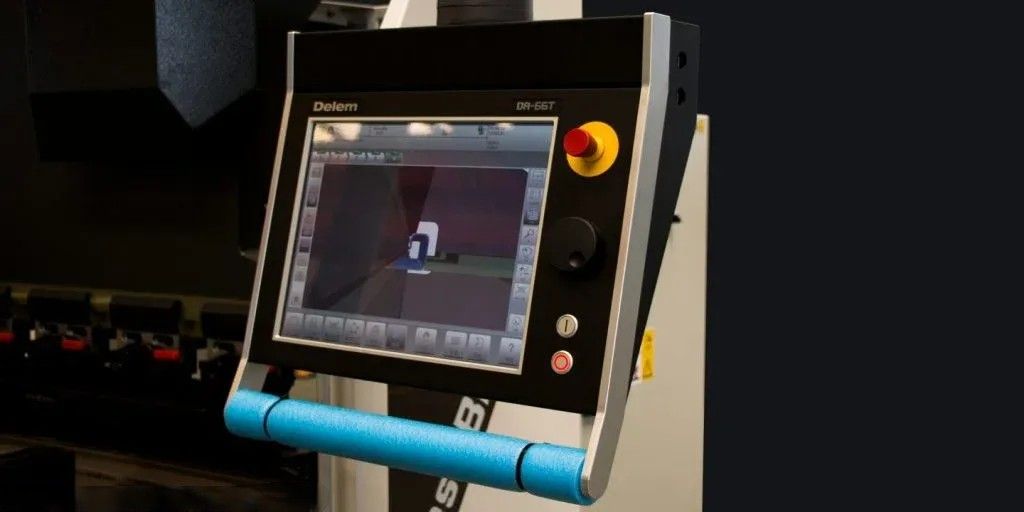

Система ЧПУ Delem DA66T упрощает сложную работу

В данной модели используется система числового управления Delem DA66T. Она имеет функции двухмерного графического программирования и трехмерного графического отображения. Система отличается стабильной работой: программа работает без сбоев и точно рассчитывает параметры.

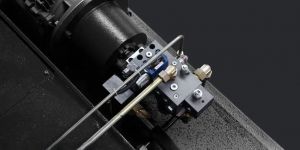

Интеллектуальная гидравлическая синхронизирующая система, более высокая эффективность работы, антиэксцентрическая нагрузка

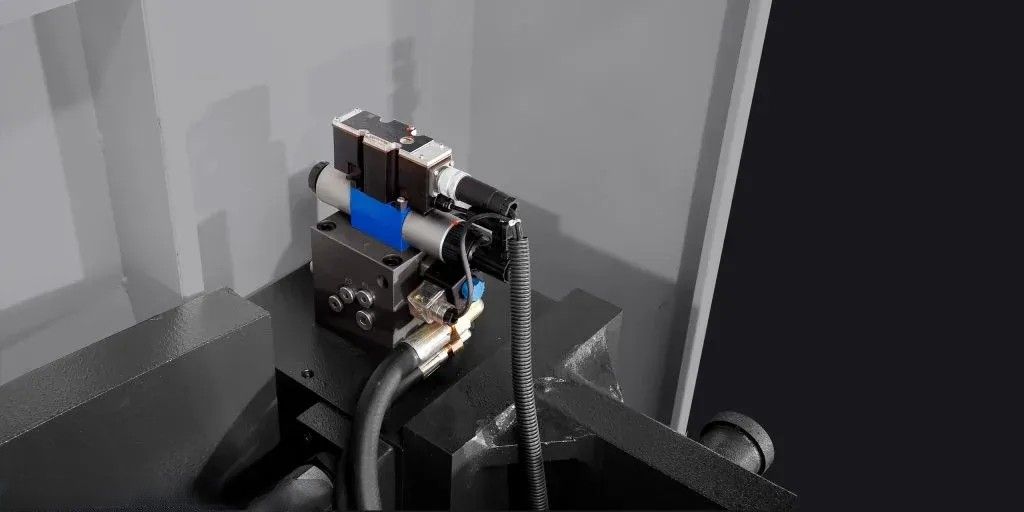

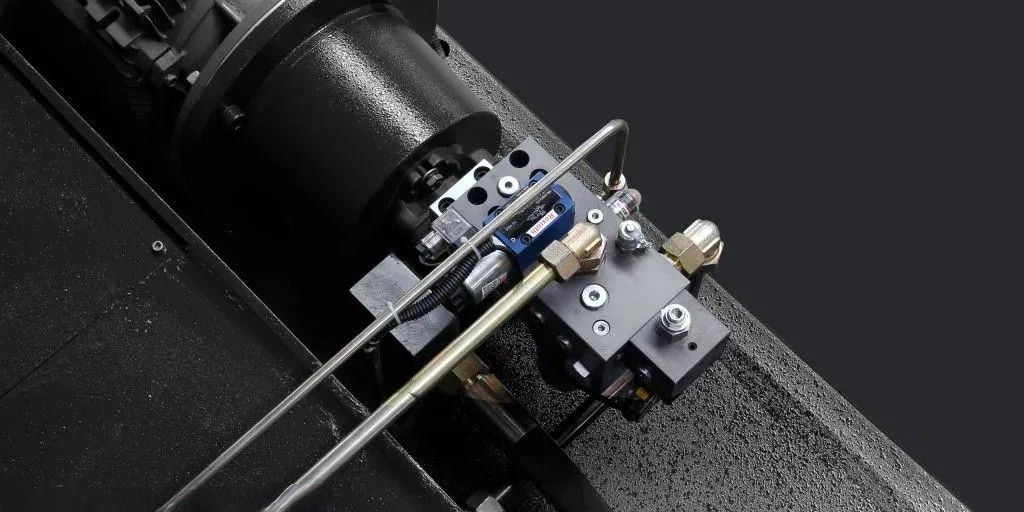

Интегрированная интеллектуальная гидравлическая система Rexroth упрощает подключение масляного контура. Она активно синхронизируется, имеет высокую антиэксцентрическую нагрузочную способность, а точность достигает 0,02 мм. Гидравлическая синхронизация снижает износ при нормальной работе и уменьшает частоту отказов.

Разнообразные варианты пресс-форм, повышенная точность и скорость

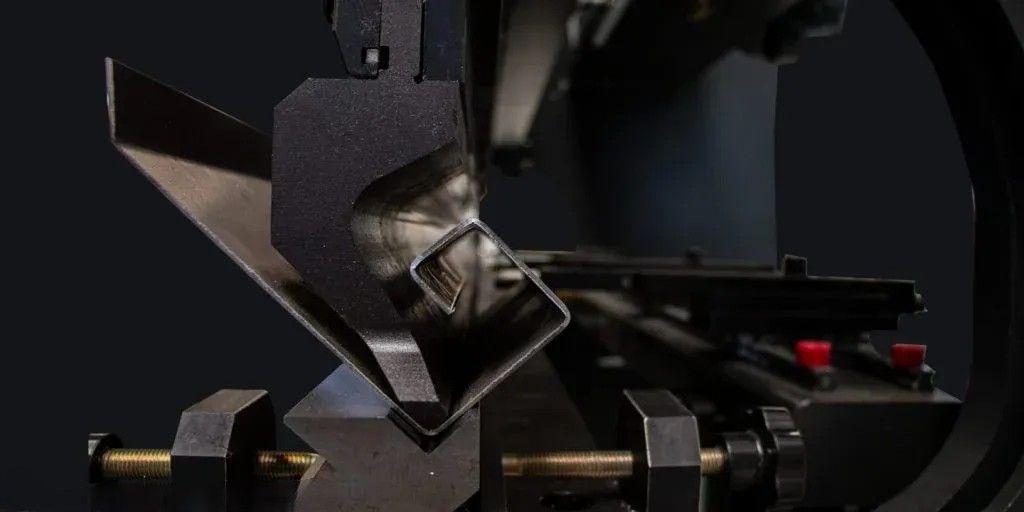

Можно установить различные пресс-формы для изготовления разнообразных заготовок. Угол гиба будет более точным, а эффективность работы – более высокой.

Электромеханическая компенсация прогиба

Система изготовлена из высокопрочной стали. Изнутри имеет нелинейную волнистую блочную структуру. Приводится в действие двигателем и может точно регулировать величину компенсации.

Надежные электрические системы

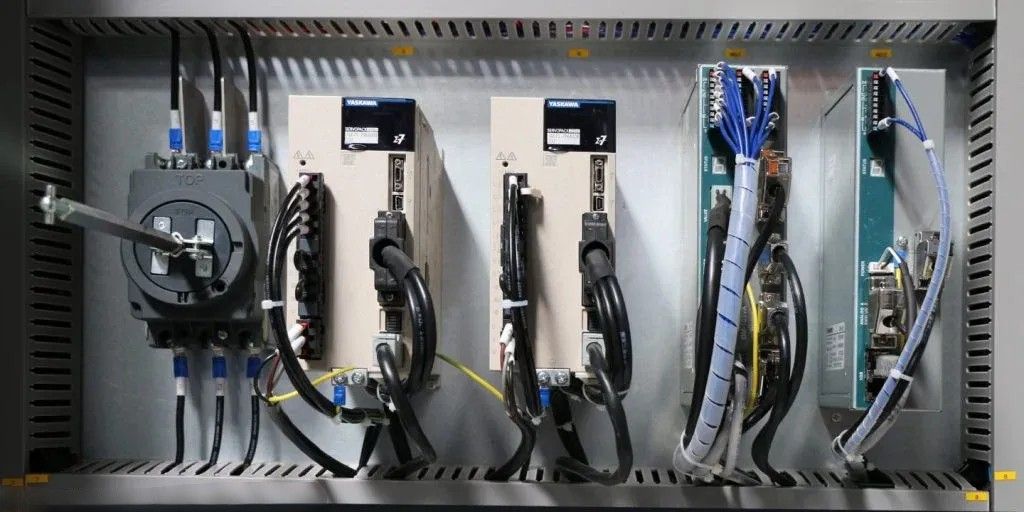

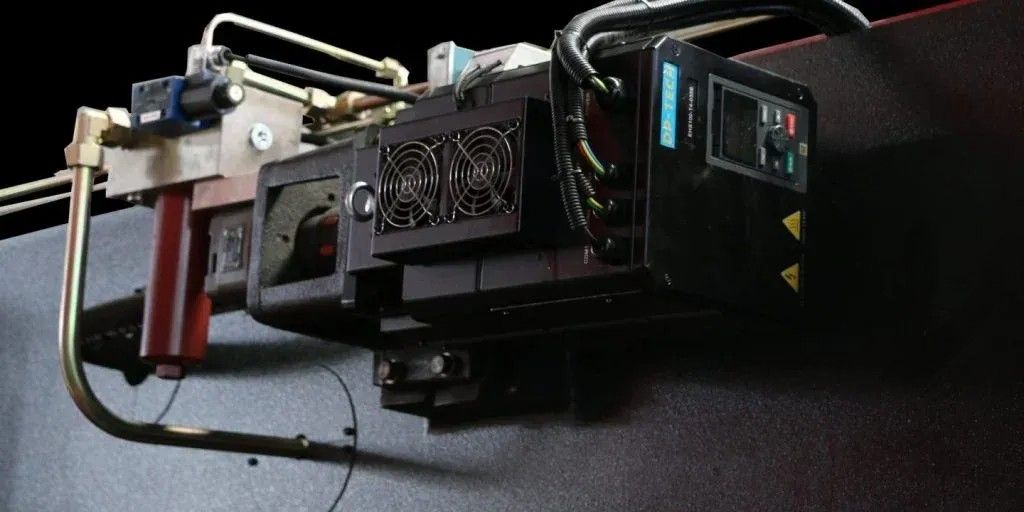

Высококачественные сервоприводы и электрические компоненты фирмы Schneider Electric установлены в защитном шкафчике.

Сервопривод главного двигателя

Отличается экономией энергии и низким уровнем шума – это способствует бережному отношению к окружающей среде.

Точная и быстрая система заднего упора (4+1 ось)

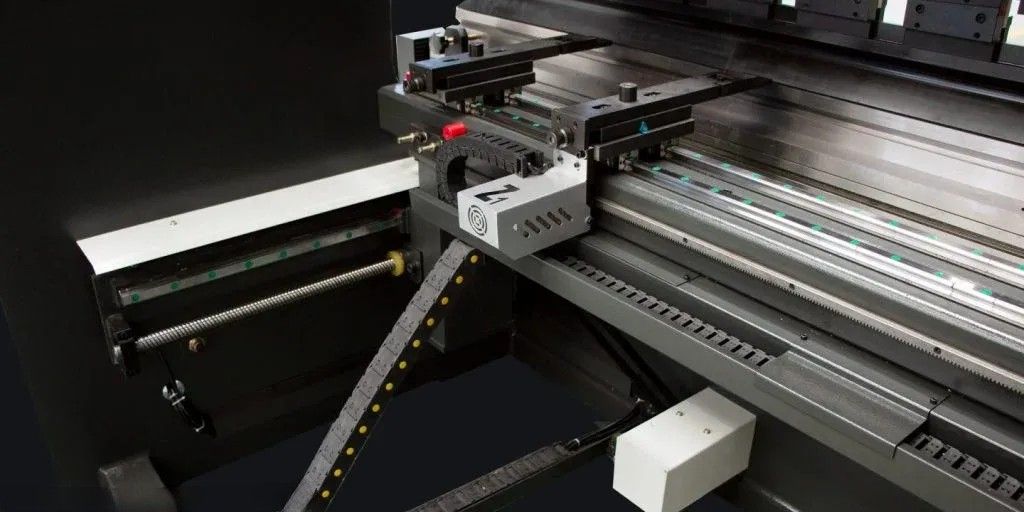

Задний упор имеет сварную стальную конструкцию, которая обладает высокой жесткостью. Он приводится в движение серводвигателем, шарико-винтовой парой и линейной направляющей – это обеспечивает высокую точность работы. Высота балки регулируется с помощью числового управления.

Технические характеристики

Модель Номинальное давление Максимальная длина гиба Расстояние между колоннами Глубина зева Ход ползуна Максимальная высота открытия Мощность Ход заднего упора Скорость заднего упора Д*Ш*В (мм) Вес
HPB-63t/2500 630 кН 2500 мм 1960 мм 400 мм 150 мм 480 мм 5.5 кВт 500 мм 200 мм/с 2850*1750*2350 6 т
HPB-80t/3200 800 кН 2500 мм 2600 мм 400 мм 200 мм 480 мм 7.5 кВт 500 мм 200 мм/с 3850*1850*2550 7.2 т
HPB-110t/3200 1100 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 7.5 кВт 500 мм 200 мм/с 3850*1850*2600 8.0 т
HPB-110t/4000 1100 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 7.5 кВт 500 мм 200 мм/с 4610*1850*2700 10.5 т
HPB-130t/3200 1300 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 11 кВт 500 мм 200 мм/с 3850*1850*2600 9 т
HPB-130t/4000 1300 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 11 кВт 500 мм 200 мм/с 4610*1850*2700 11.5 т
HPB-170t/3200 1700 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 11 кВт 500 мм 200 мм/с 3900*1900*2600 10.5 т
HPB-170t/4000 1700 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 11 кВт 500 мм 200 мм/с 4650*1900*2700 12.5 т
HPB-200t/3200 2000 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 15 кВт 500 мм 200 мм/с 3900*1900*2700 12 т
HPB-200t/4000 2000 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 15 кВт 500 мм 200 мм/с 4700*1900*2700 13 т
HPB-250t/3200 2500 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 15 кВт 500 мм 200 мм/с 3900*2100*2800 14 т
HPB-250t/4000 2500 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 15 кВт 500 мм 200 мм/с 4650*2100*2850 15.5 т
HPB-320t/3200 3200 кН 3200 мм 2600 мм 400 мм 200 мм 480 мм 22 кВт 500 мм 200 мм/с 3930*2110*3200 19 т
HPB-320t/4000 3200 кН 4000 мм 3200 мм 400 мм 200 мм 480 мм 22 кВт 500 мм 200 мм/с 4830*2110*3200 22 т
HPB-400t/4000 4000 кН 4000 мм 3200 мм 400 мм 320 мм 600 мм 30 кВт 500 мм 200 мм/с 4850*2450*3500 28 т
HPB-500t/6000 5000 кН 6000 мм 4900 мм 500 мм 320 мм 600 мм 37 кВт 800 мм 200 мм/с 6500*2810*4500 42 т
HPB-600t/6000 6000 кН 6000 мм 4900 мм 500 мм 320 мм 600 мм 45 кВт 800 мм 200 мм/с 6500*2910*5100 50 т
HPB-800t/6000 8000 кН 6000 мм 4720 мм 700 мм 400 мм 600 мм 55 кВт 800 мм 200 мм/с 6500*2950*5300 75 т

Комплектующие

  Модели Производители Примечания
Системы ЧПУ ● DA-52s
● DA-53T
● DA-58T
● DA-66T
● DA-69T
● ESA S630
● ESA S640
Delem
ESA

Гидравлические системы ● Открытый контур
● Закрытый контур
Rexroth
HoerBiger

Количество задних зубчатых валов ● 3+1 ось
● 4+1 ось
● 6+1 ось
● 8+1 ось

LZK
Parker

Углеродистая сталь
Алюминий
Масляные насосы ● Sunny Sunny
Основной силовой агрегат ● AC двигатель
● Серводвигатели
● Сервонасосы
Siemens
Передняя опора ● Простой фиксированный тип
● Монорельсовый съемный тип
● Съемный тип с двойным рельсом
LZK
Безопасность ● Боковое и заднее ограждения
● Боковое ограждение и защита световым занавесом + заднее ограждение
● Боковое ограждение и лазерная защита + заднее ограждение
LZK
Компенсация прогиба ● Электромеханическая
● Гидравлическая

Зажим пресс-формы ● Ручной зажим верхнего штампа
● Гидравлический зажим верхнего штампа
LZK
Электрооборудование ● Реле Schneider Schneider Защита от сбоев питания при открытой двери
Ножные переключатели ● Вертикальный Kekun (Южная Корея)
Нижняя форма ● Нижний штамп Multi-V
● Двойная V-образная коаксиальная нижняя матрица
LZK Сегментируемая двойная V-образная стержневая форма

Характеристики

Основные характеристики

  • Расстояние между направляющими, мм
    1960-4900
  • Длина гибки, мм
    2500-6000
  • Глубина зева, мм
    400-700
  • Мощность главного привода, кВт
    5.5-55
