Обработка рамы станка

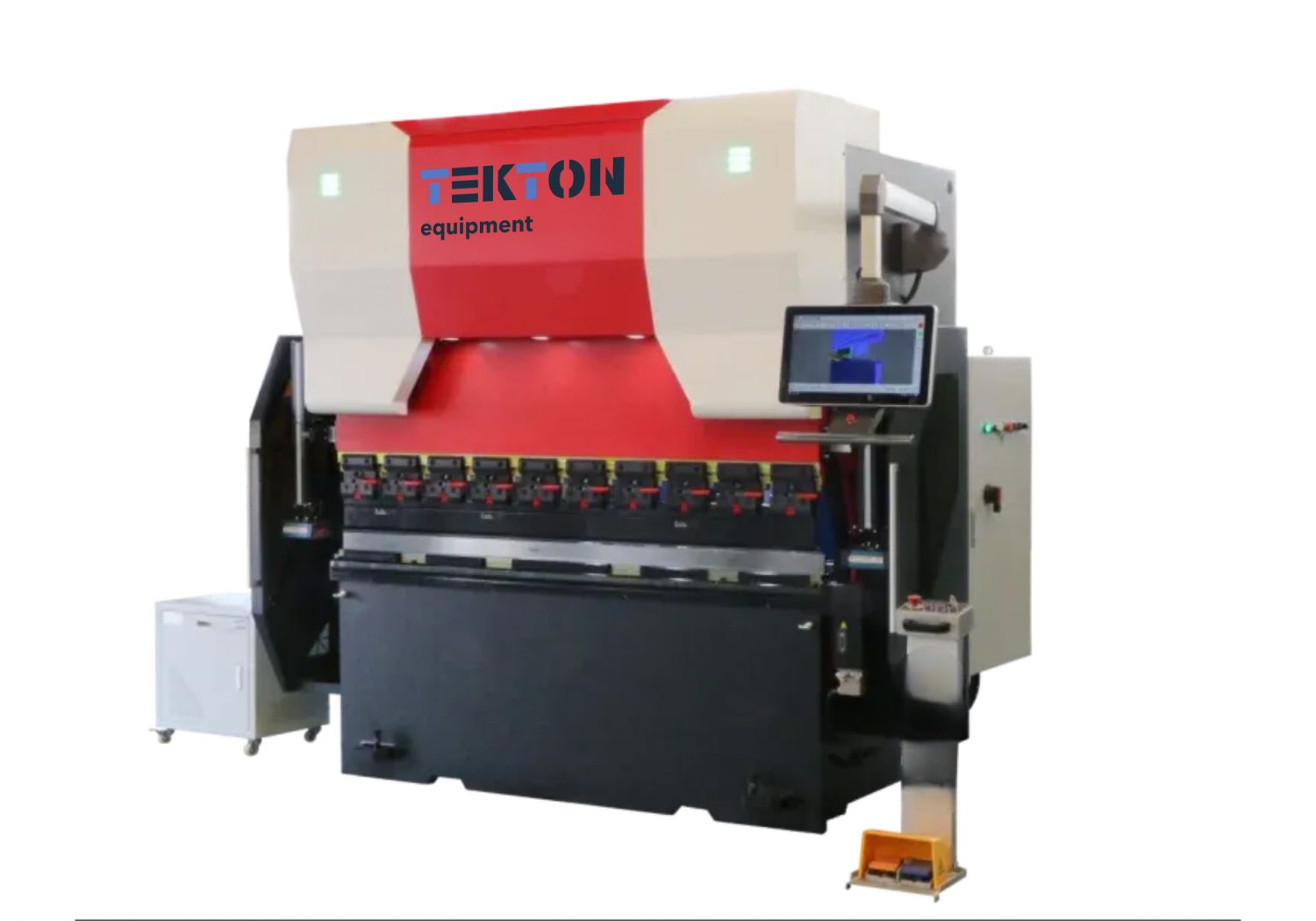

Рама листогибочного пресса TEKTON EPB-4520 целиком обрабатывается на большом напольном фрезерно-расточном станке.

На 100% электрический, без применения гидравлического масла

Сервосистема полностью работает на электричестве. Гидравлическое масло и гидравлические компоненты не используются.
Таким образом, снижается загрязнение окружающей среды.

Стандартные сегменты верхней
и нижней пресс-формы

Сегменты пресс-формы имеют следующие размеры: 10, 15, 20, 30, 50, 100, 300 см. Пользователь может регулировать длину.

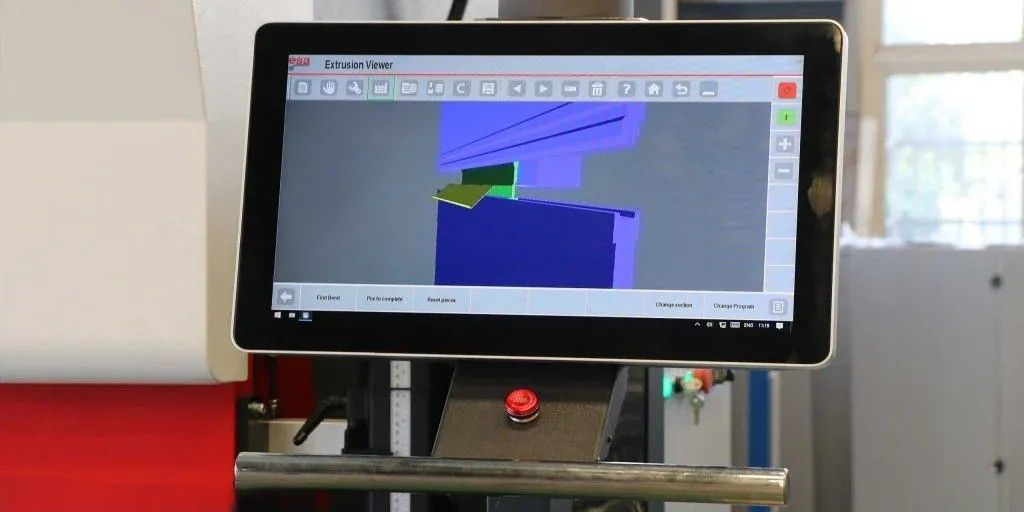

Профессиональная система ЧПУ

Контроллер ESA S860 имеет мультисенсорный экран с диагональю 18,5 дюймов. Система ЧПУ – простая по конструкции, но мощная. Имеет функции проектирования заготовок с помощью пальцев, управления библиотекой инструментов, держателями инструментов и штампов, а также систему измерения углов.

Электромеханическая компенсация прогиба (опция)

Система автоматически выполняет компенсацию прогиба с учетом параметров длины и толщины листа, введенных пользователем в цифровую систему.

Высокоточная конструкция заднего упора

Благодаря использованию шарико-винтовой пары и линейной направляющей, приводимой в движение серводвигателем, позиционирование заднего упора осуществляется быстро и точно.

Энергосбережение, защита окружающей среды, высокая точность

С помощью данного станка можно сэкономить 50% используемой электроэнергии, что способствует бережному отношение к окружающей среде. При этом машина имеет высокую скорость гибки и короткое время отклика.

Угловое и графическое программирование

Пользователь может самостоятельно программировать угол, при этом каждый этап процесса будет выполняться с высокой точностью.

Интеллектуальная система полного сервопривода, высокая точность, энергосбережение, долговечность

В станке используется принцип двойного сервопривода. Оси Y1 (шарико-винтовая пара) и Y2 (правая шарико-винтовая пара) управляются мощными серводвигателями нового поколения. Это обеспечивает быстрый отклик, высокую скорость и низкий уровень отказов.

Новое поколение систем управления ESA S860 облегчает сложную работу

Система управления ESA S860 широко используется в электрических сервогибочных станках. Она обладает мощными функциями, огромным набором встроенных ресурсов и такими преимуществами, как безопасность, высокая эффективность, энергосбережение и защита окружающей среды.

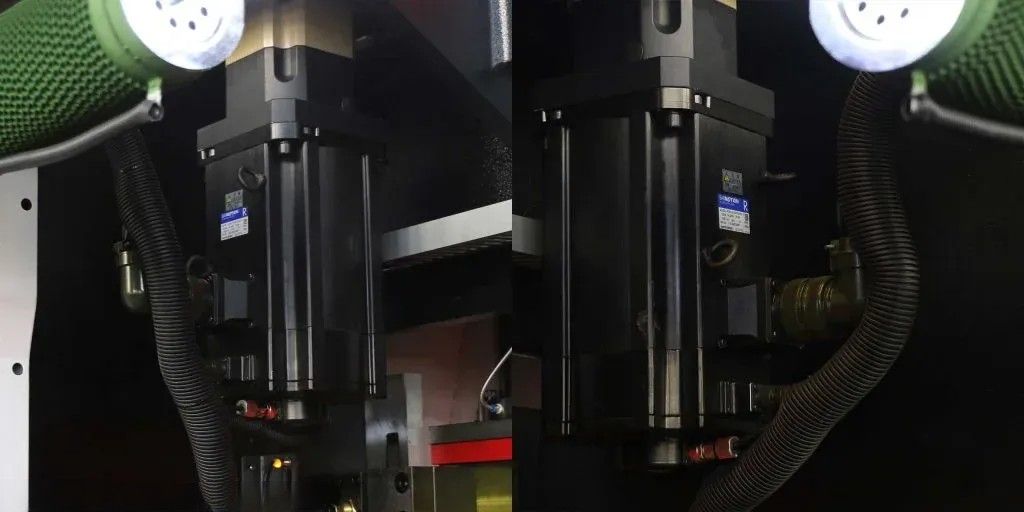

Двойной сервопривод управления главным двигателем, быстрый отклик, низкий уровень отказов

На гибочном станке TEKTON EPB-4520 используется принцип двойного сервопривода. Оси Y1 и Y2 управляются мощными серводвигателями SYNTEC. Такая конструкция позволяет достичь высочайшей скорости и точности при чрезвычайно низких эксплуатационных расходах.

Разнообразные варианты пресс-форм, повышенная точность и скорость

Можно установить различные пресс-формы для изготовления разнообразных заготовок. Угол гиба будет более точным, а эффективность работы – более высокой.

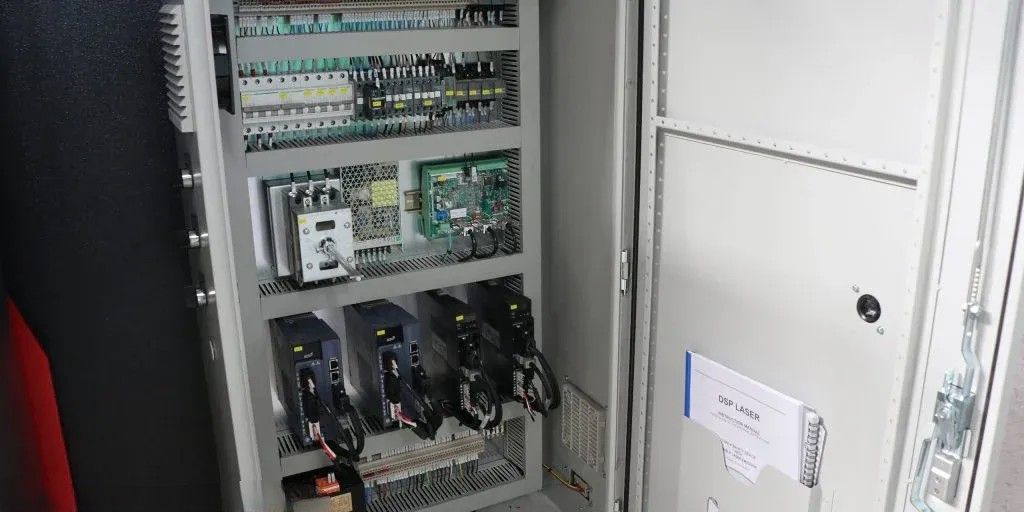

Надежные электрические системы

Высококачественные сервоприводы SYNTEC и электрические компоненты установлены в защитном шкафчике.

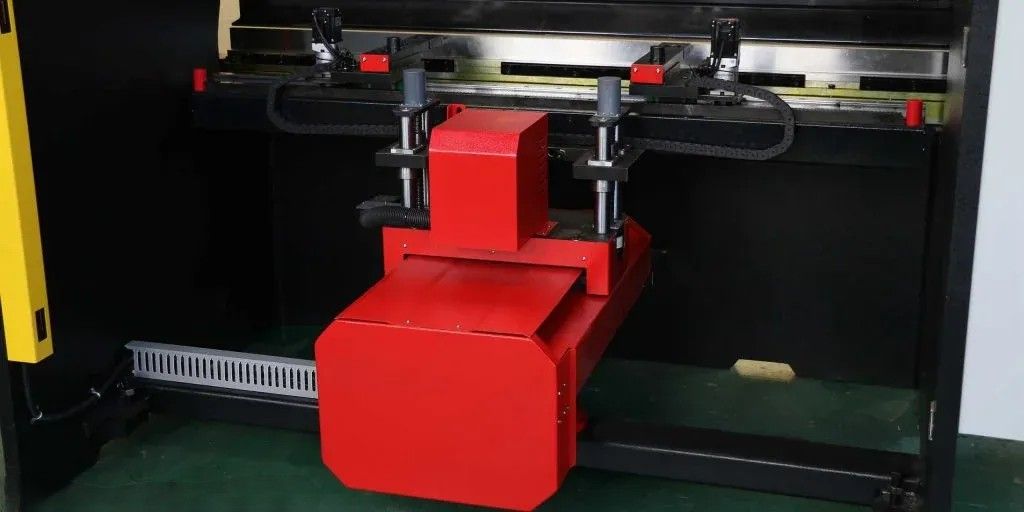

4-х осевой прецизионный быстрый задний упор

На станке установлен высокоточный четырехосевой задний упор. Он приводится в движение серводвигателем, шарико-винтовой парой и линейной направляющей для обеспечения высокоточной работы. Высота балки регулируется с помощью ЧПУ.

Механическая система компенсации стола (опция)

Механизм изготовлен из высокопрочной стали и имеет нелинейную гофрированную блочную структуру. Приводится в действие двигателем. Величина компенсации может быть точно отрегулирована.

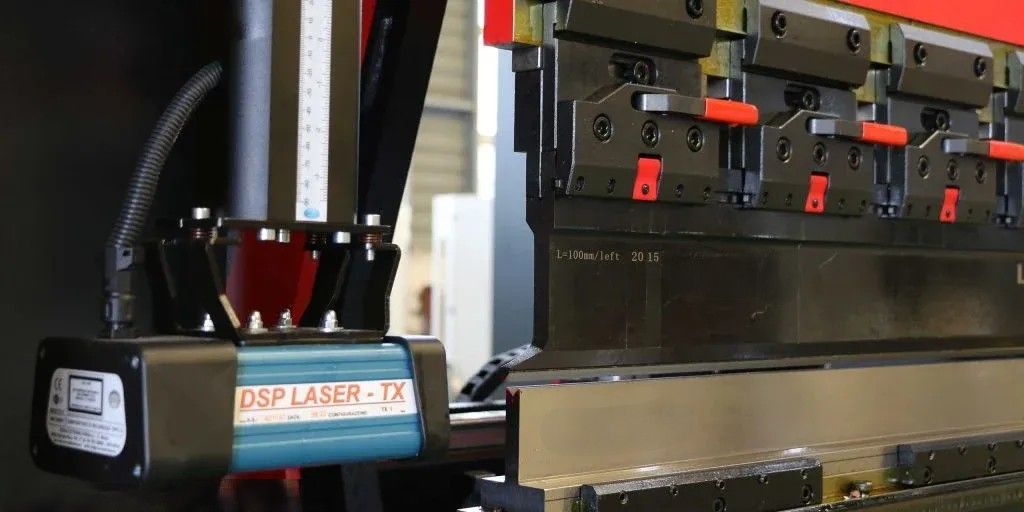

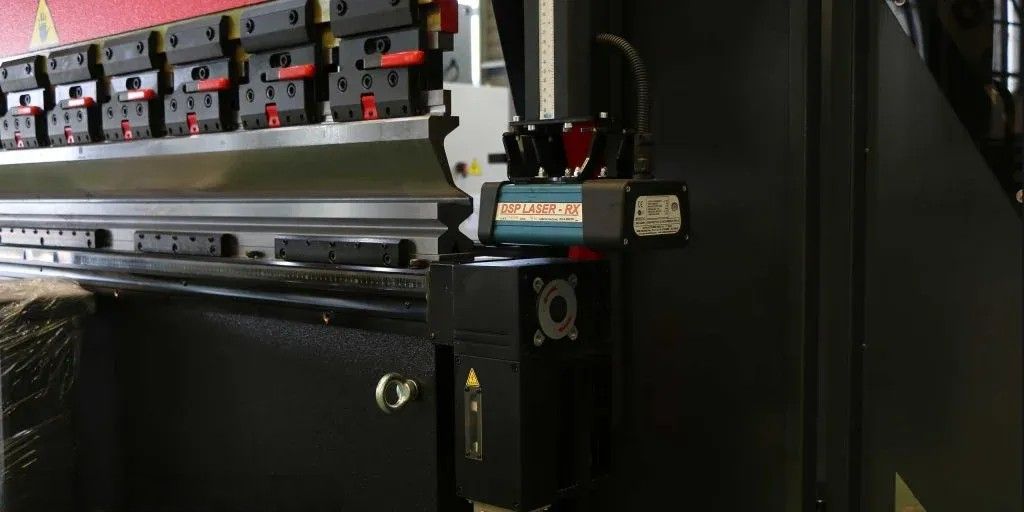

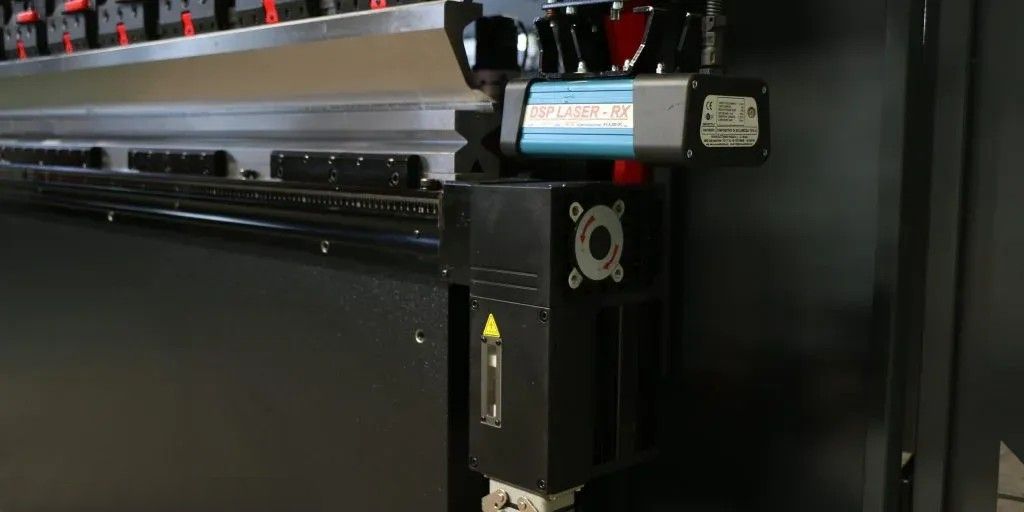

Устройство лазерной защиты DSP (Италия)

Обеспечивает полную безопасность оператора гибочного станка и предотвращает аварии, вызванные быстрым перемещением ползуна на станке.

На гибочном наконечнике формируется защитная зона в форме блока, которая защищает переднюю, среднюю и заднюю области наконечника. Это гарантирует, что при движении пресс-формы вниз на высокой скорости любой объект внизу попадет в защитную область, сформированную системой DSP, прежде чем коснется наконечника инструмента.

Как только препятствие (например, палец рабочего) попадает в защитную область DSP, система немедленно посылает сигнал и прерывает движение ползуна вниз.

Стандартный нож 202
Одинарный или двойной V-образный сердечник
