Обработка рамы станка

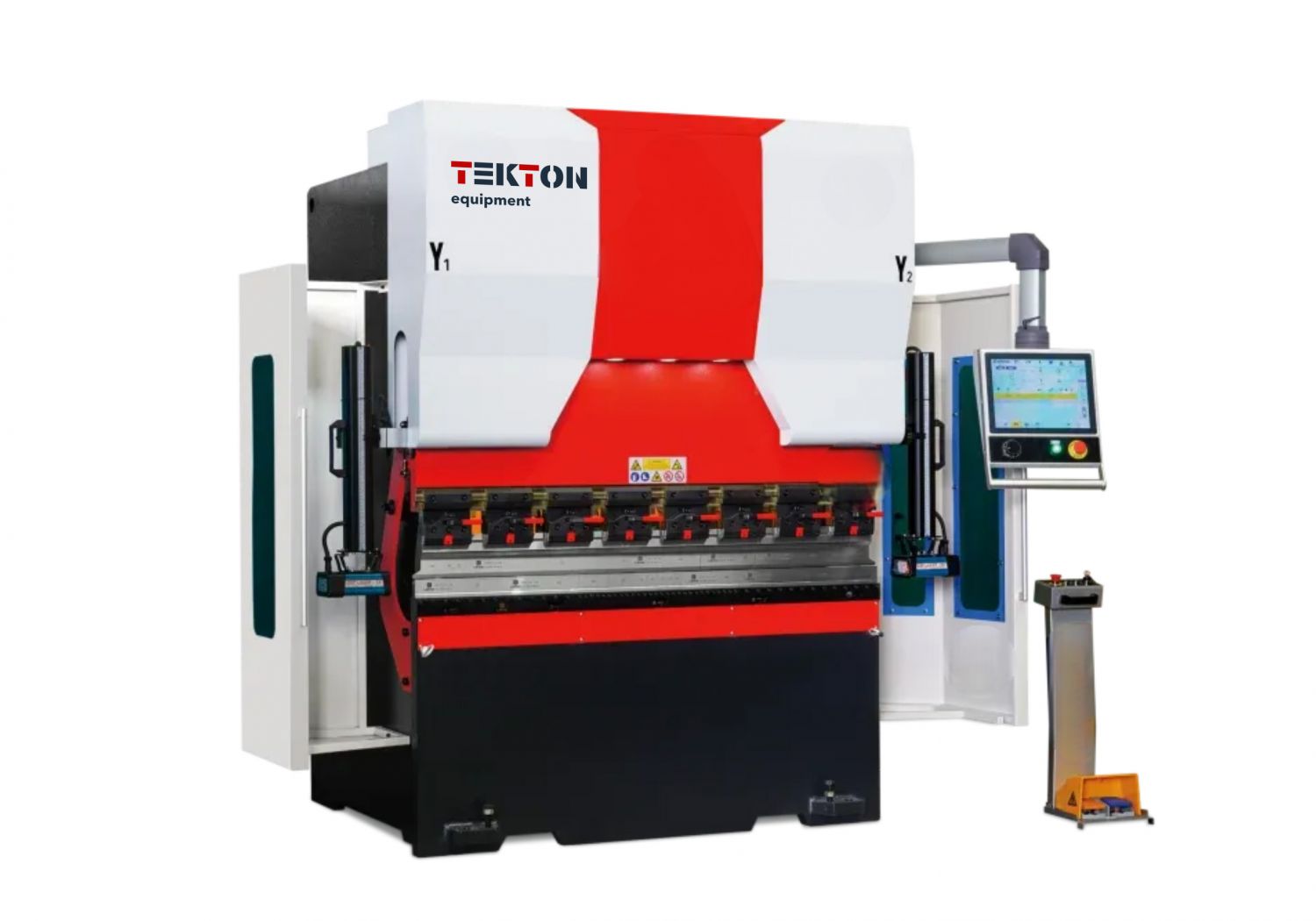

Рама листогибочного пресса TEKTON EPB-3516 целиком обрабатывается на большом напольном фрезерно-расточном станке.

На 100% электрический, без применения гидравлического масла

Сервосистема полностью работает на электричестве. Гидравлическое масло и гидравлические компоненты не используются.
Таким образом, снижается загрязнение окружающей среды.

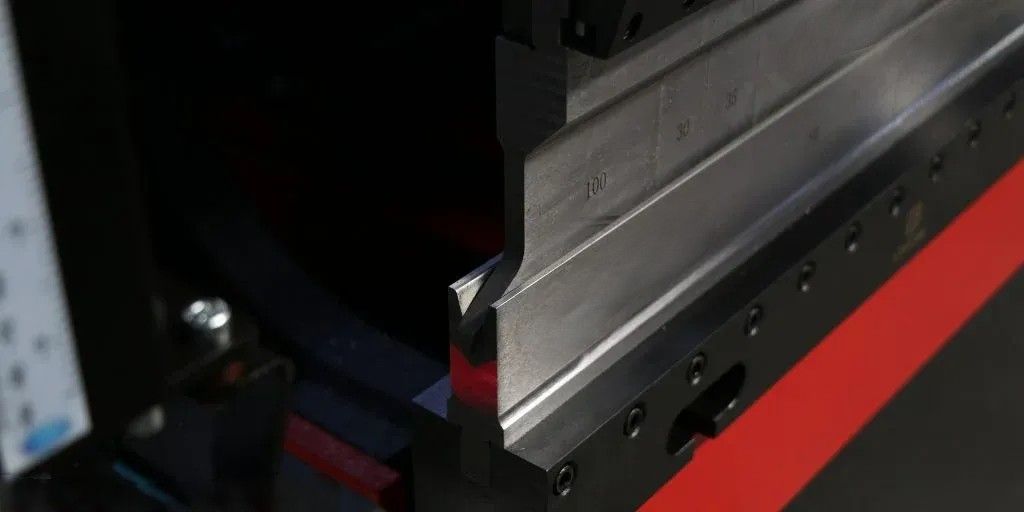

Стандартные сегменты верхней
и нижней пресс-формы

Сегменты пресс-формы имеют следующие размеры: 10, 15, 20, 30, 50, 100, 300 см. Пользователь может регулировать длину.

Профессиональная система ЧПУ

По умолчанию станок оснащен системой ЧПУ нового поколения SYNTEC, которая может быть настроена пользователем.

Электромеханическая компенсация прогиба (опция)

Система автоматически выполняет компенсацию прогиба с учетом параметров длины и толщины листа, введенных пользователем в цифровую систему.

Высокоточная конструкция заднего упора

Благодаря использованию шарико-винтовой пары и линейной направляющей, приводимой в движение серводвигателем, позиционирование заднего упора осуществляется быстро и точно.

Энергосбережение, защита окружающей среды, высокая точность

С помощью данного станка можно сэкономить 50% используемой электроэнергии, что способствует бережному отношение к окружающей среде. При этом машина имеет высокую скорость гибки и короткое время отклика.

Угловое и графическое программирование

Пользователь может самостоятельно программировать угол, при этом каждый этап процесса будет выполняться с высокой точностью.

Интеллектуальная система полного сервопривода, высокая точность, энергосбережение, долговечность

В станке используется принцип двойного сервопривода. Оси Y1 (шарико-винтовая пара) и Y2 (правая шарико-винтовая пара) управляются мощными серводвигателями нового поколения. Это обеспечивает быстрый отклик, высокую скорость и низкий уровень отказов.

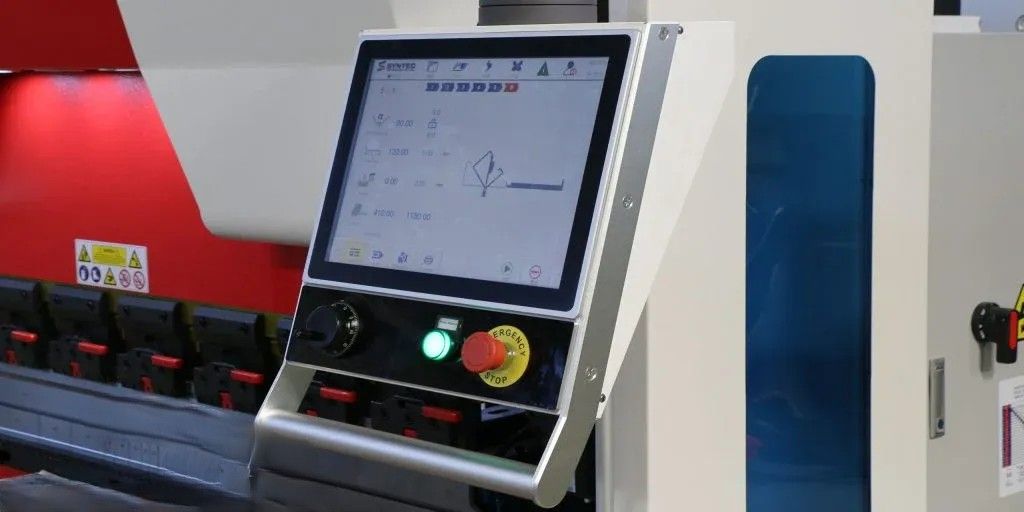

Новое поколение систем управления SYNTEC облегчает сложную работу

Система управления SYNTEC широко используется в электрических сервогибочных станках. Она обладает мощными функциями, огромным набором встроенных ресурсов и такими преимуществами, как безопасность, высокая эффективность, энергосбережение и защита окружающей среды.

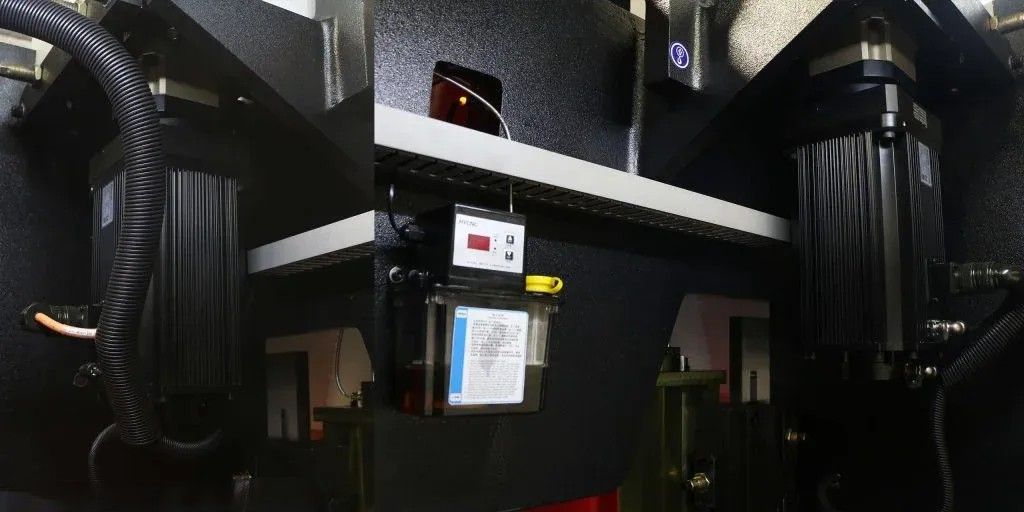

Двойной сервопривод управления главным двигателем, быстрый отклик, низкий уровень отказов

На гибочном станке TEKTON EPB-3516 используется принцип двойного сервопривода. Оси Y1 и Y2 управляются мощными серводвигателями SYNTEC. Такая конструкция позволяет достичь высочайшей скорости и точности при чрезвычайно низких эксплуатационных расходах.

Разнообразные варианты пресс-форм, повышенная точность и скорость

Можно установить различные пресс-формы для изготовления разнообразных заготовок. Угол гиба будет более точным, а эффективность работы – более высокой.

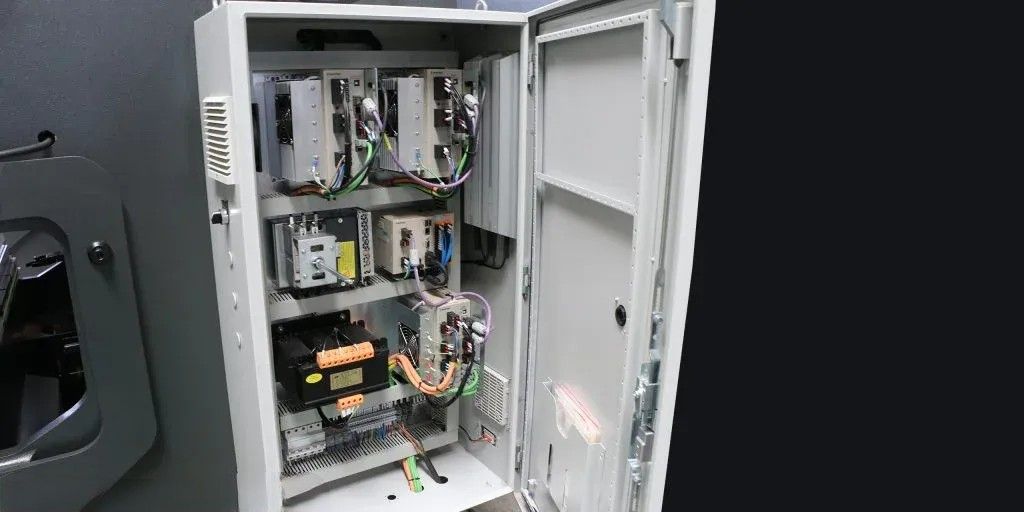

Надежные электрические системы

Высококачественные сервоприводы SYNTEC и электрические компоненты установлены в защитном шкафчике.

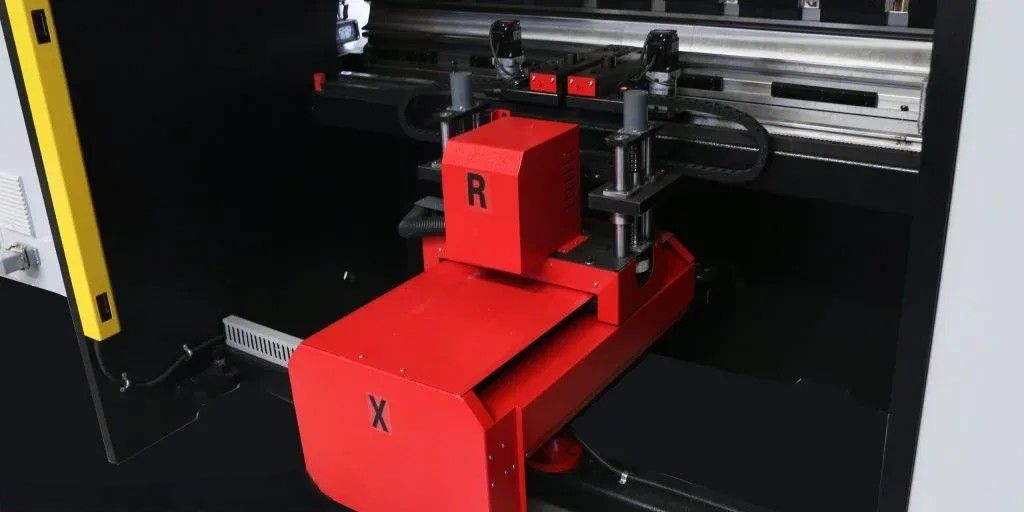

4-х осевой прецизионный быстрый задний упор

На станке установлен высокоточный четырехосевой задний упор. Он приводится в движение серводвигателем, шарико-винтовой парой и линейной направляющей для обеспечения высокоточной работы. Высота балки регулируется с помощью ЧПУ.

Механическая система компенсации стола (опция)

Механизм изготовлен из высокопрочной стали и имеет нелинейную гофрированную блочную структуру. Приводится в действие двигателем. Величина компенсации может быть точно отрегулирована.

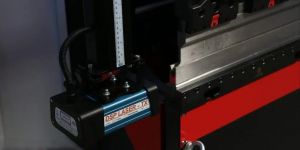

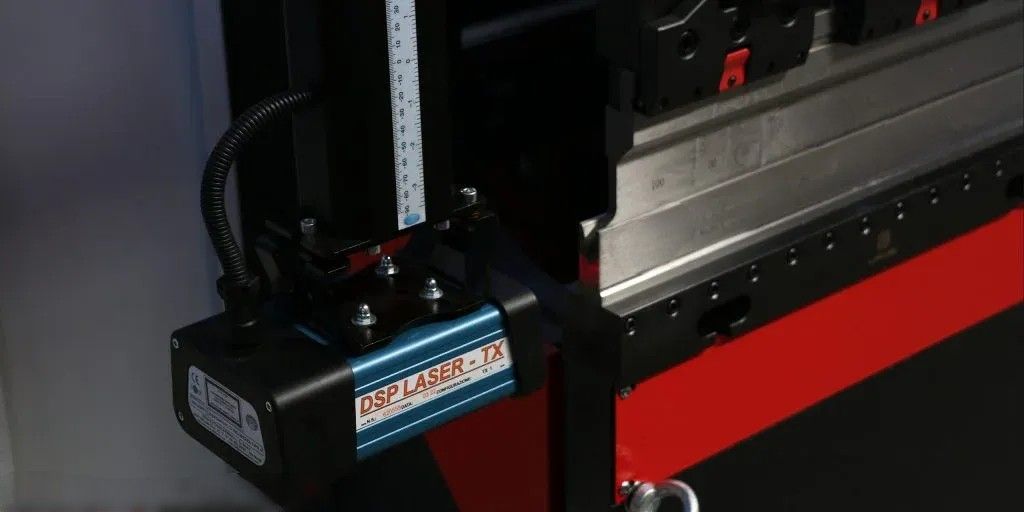

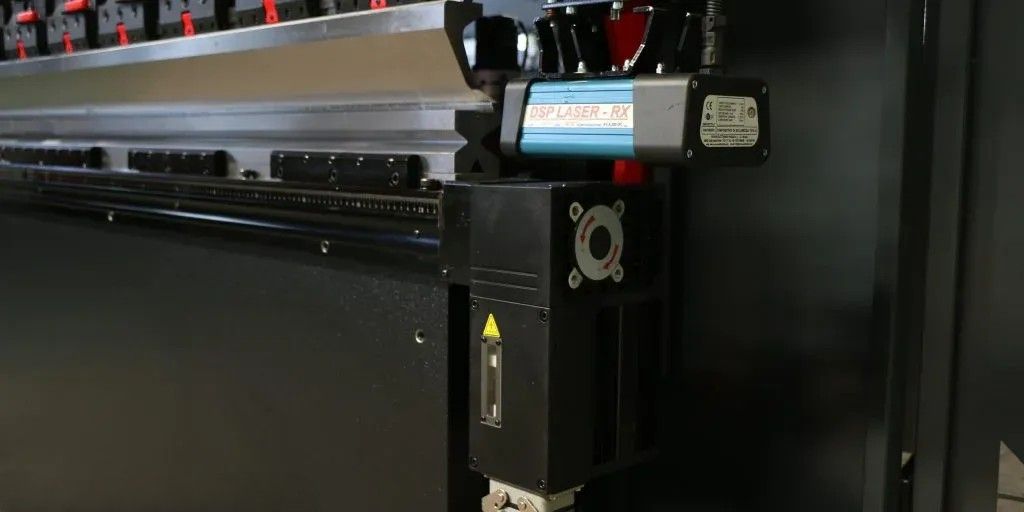

Устройство лазерной защиты DSP (Италия)

Обеспечивает полную безопасность оператора гибочного станка и предотвращает аварии, вызванные быстрым перемещением ползуна на станке.

На гибочном наконечнике формируется защитная зона в форме блока, которая защищает переднюю, среднюю и заднюю области наконечника. Это гарантирует, что при движении пресс-формы вниз на высокой скорости любой объект внизу попадет в защитную область, сформированную системой DSP, прежде чем коснется наконечника инструмента.

Как только препятствие (например, палец рабочего) попадает в защитную область DSP, система немедленно посылает сигнал и прерывает движение ползуна вниз.

Стандартный нож 202
Одинарный или двойной V-образный сердечник
