Экстензометр навесной Melytec EXRC
Артикул: EXRC

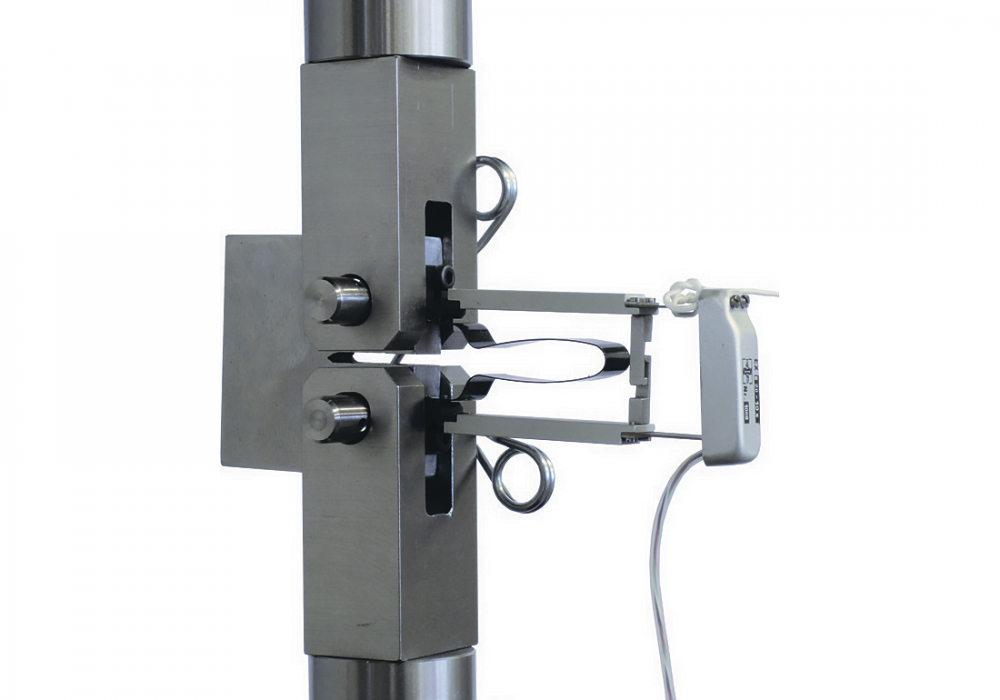

Melytec EXRC – точный и надежный навесной экстензометр, предназначенный для анализа механики разрушения компактных предметов и образцов балочного типа.
Описание
Melytec EXRC – точный и надежный навесной экстензометр, предназначенный для анализа механики разрушения компактных предметов и образцов балочного типа.
Прибор с высокой точностью и воспроизводимостью проводит испытания образцов в соответствии с российскими и международными стандартами, в том числе:
- ГОСТ 25.506-85 – «Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении»;
- ASTM E399 – «Стандартный метод испытаний для линейно-упругой плоской деформации трещиностойкость KIC металлических материалов» (Standard Test Method for Linear-Elastic Plane-Strain Fracture Toughness of Metallic Materials);
- ASTM E647 – «Стандартный метод испытания для измерения скоростей роста усталостной трещины» (Standard Test Method for Measurement of Fatigue Crack Growth Rates).
Также устройство позволяет проводить различные тесты компактных, дисковых, дуговых, изгибных и иных типов образцов; испытания по J-интегралу; испытания на растяжение и трехточечный изгиб.
Устройство сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Прибор прошел сертификацию в Государственном реестре средств измерений Российской Федерации.
Особенности
- Конструкция экстензометра – мостовая.
- Измерительные ножи интегрируются либо в сам прибор, либо присоединяются к образцу винтами.
- Простая и точная настройка параметров на тип исследуемого образца.
- Датчики, фиксирующие деформацию, могут устанавливаться как непосредственно на образец (если он компактных размеров) за счет вхождения острых опорных кромок в его конструкцию, так и путем прикрепления призм к пробе.
- Различные измерительные базы и перемещения.
- Прибор упакован в защитный кейс. В комплект входят: кабель, разъем, данные о гистерезисе, погрешностях и чувствительности.
- Собственная частота: 80 Гц
- Работа в диапазоне температур от -270°С до +300°C.
- Погрешность результатов на полной шкале менее ±0.1.
- Вес 8 грамм.
Характеристики
Основные характеристики
-
НазначениеИзмерение раскрытия трещины
-
Тип образцовМеталлы
-
Конструктивное исполнениеНавесной
-
Тип испытанияСтатические, динамические
-
Точность измерений, %0,5
-
Вид испытанияВязкость разрушения (K1C), скорость роста усталостной трещины (СРТУ), предварительное выращивание трещины, определение J-интеграла, построение R-кривых податливости
-
Длины измерительных шкал (L0), мм-
-
Измерительное перемещение, мм-
-
Формы образцовПлоский, цилиндрический
Модификации
| Модель | Назначение | Длины измерительных шкал (L0), мм | Измерительное перемещение, мм |
|---|---|---|---|
| Экстензометр навесной Melytec ЭН-12 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 12 |
| Экстензометр навесной Melytec ЭН-20 | Измерение аксиальной деформации | 50/100/ 140/160/ 200/300/ 400 | 20 |
| Экстензометр навесной Melytec ЭН-25 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 25 |
| Экстензометр навесной Melytec МИНИ-ЭН-2 | Измерение аксиальной деформации | 25/30/35/40/ 45/50/60/80 /90/110/120/ 150/200/250/ 300 | 2 |
| Экстензометр навесной Melytec ЭН-3442 | Измерение аксиальной деформации | 3/4/5/6/8/10/12/12,5/20/25/50 | ±5%,±10%,±20%,±25%, +50/-10%+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec ЭН-3451 | Измерение раскрытия трещины | 3/5/8/10/12/20 | +2.5/-1,+4/-1, +7/-1, +10/-1, +12/-2 |
| Экстензометр навесной Melytec ЭН-3542 | Измерение аксиальной деформации | 10/12.5/25/50/80 | 5%,±10%,+20/-10%, +25/-10%, +50/-10%,+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec EXRC | Измерение раскрытия трещины | - | - |
