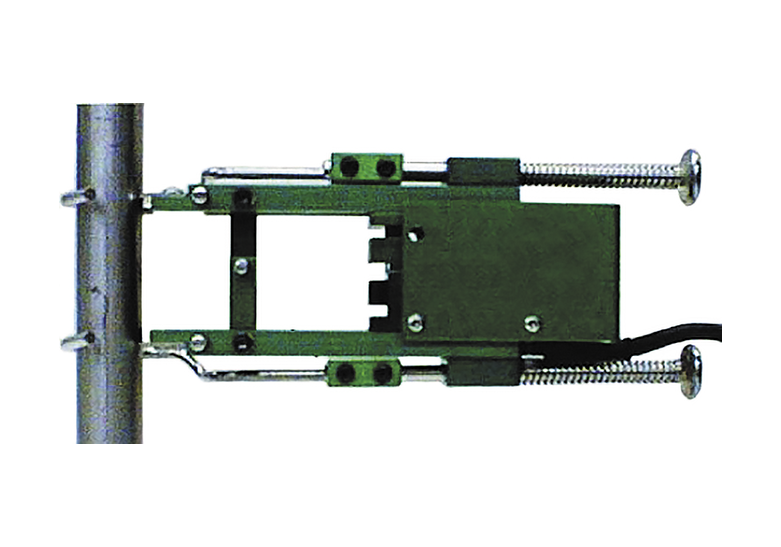

Экстензометр навесной Melytec ЭН-3542
Артикул: ЭН-3542
Melytec ЭН-3542 – точный и надежный навесной экстензометр, предназначенный для измерения деформации образцов.
Описание
Melytec ЭН-3542 – точный и надежный навесной экстензометр, предназначенный для измерения деформации образцов.
Устройство сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Прибор прошел сертификацию в Государственном реестре средств измерений Российской Федерации.
Особенности
- Высокая производительность при циклических высокочастотных испытаниях, благодаря прочной конструкции двойного изгиба.
- Данная модель оснащена 350-омными тензодатчиками, соединенными по полномостовой схеме. Поэтому прибор совместим с электронными устройствами, поддерживающими использование тензодатчиков.
- Экстензометр передвигается в обоих направлениях – как на растяжение, так и на сжатие.
- Экстензометр упакован в футляр, внутри которого имеется вспененный полимер, защищающий прибор от ударов и царапин.
- Прибор позволяет измерить деформацию до того, как образец будет разрушен.
- Различные измерительные базы.
- В поставку входит комплект запасных ножей из закаленной стали, которые сменяются легко и быстро.
- Легкое техобслуживание, благодаря заменяемым проставкам и рычагам.
- Возможно изготовление прибора в специальной конфигурации для измерений образцов в условиях низкой и высокой температуры в диапазоне от −265°C до +200°C.
Характеристики
Основные характеристики
-
НазначениеИзмерение аксиальной деформации
-
Тип образцовМеталлы, пластики, композиционные материалы
-
Конструктивное исполнениеНавесной
-
Тип испытанияСтатические, динамические
-
Точность измерений, %0,5
-
Вид испытанияРастяжение, МЦУ, МнЦУ
-
Длины измерительных шкал (L0), мм10/12.5/25/50/80
-
Измерительное перемещение, мм5%,±10%,+20/-10%, +25/-10%, +50/-10%,+100/-10% от длины измерительной шкалы
-
Формы образцовПлоский, цилиндрический
Модификации
| Модель | Назначение | Длины измерительных шкал (L0), мм | Измерительное перемещение, мм |
|---|---|---|---|

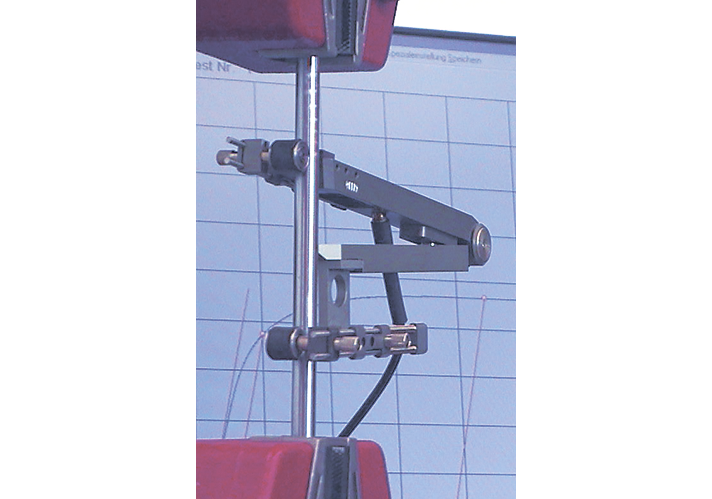

| Экстензометр навесной Melytec ЭН-12 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 12 |
| Экстензометр навесной Melytec ЭН-20 | Измерение аксиальной деформации | 50/100/ 140/160/ 200/300/ 400 | 20 |
| Экстензометр навесной Melytec ЭН-25 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 25 |
| Экстензометр навесной Melytec МИНИ-ЭН-2 | Измерение аксиальной деформации | 25/30/35/40/ 45/50/60/80 /90/110/120/ 150/200/250/ 300 | 2 |
| Экстензометр навесной Melytec ЭН-3442 | Измерение аксиальной деформации | 3/4/5/6/8/10/12/12,5/20/25/50 | ±5%,±10%,±20%,±25%, +50/-10%+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec ЭН-3451 | Измерение раскрытия трещины | 3/5/8/10/12/20 | +2.5/-1,+4/-1, +7/-1, +10/-1, +12/-2 |
| Экстензометр навесной Melytec ЭН-3542 | Измерение аксиальной деформации | 10/12.5/25/50/80 | 5%,±10%,+20/-10%, +25/-10%, +50/-10%,+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec EXRC | Измерение раскрытия трещины | - | - |
