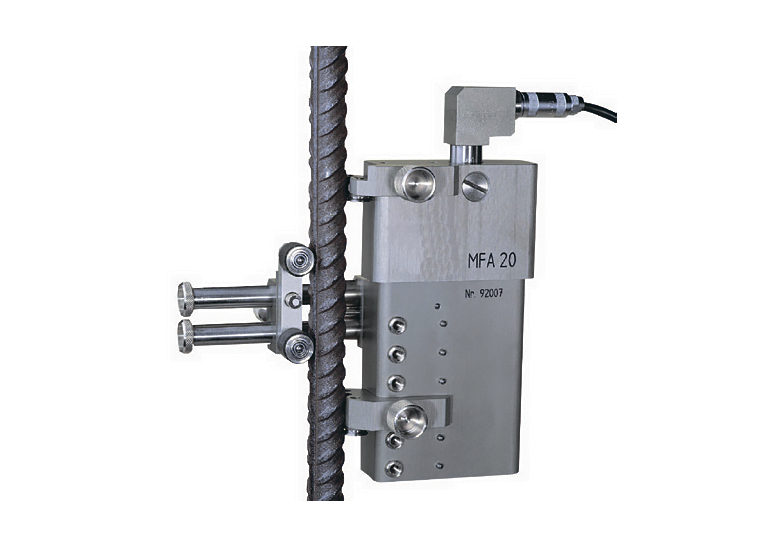

Экстензометр навесной Melytec ЭН-20
Артикул: ЭН-20
Melytec ЭН-20 – точный и надежный навесной экстензометр, предназначенный для измерения деформации при испытаниях образцов плоской или круглой формы на растяжение.
Описание
Melytec ЭН-20 – точный и надежный навесной экстензометр, предназначенный для измерения деформации при испытаниях образцов плоской или круглой формы на растяжение.
Прибор обладает высокой жесткостью и прочностью, поэтому он может использоваться в тяжелых условиях, а также для тестирования строительных материалов (стали, арматуры и т.д.).
Устройство сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Прибор прошел сертификацию в Государственном реестре средств измерений Российской Федерации.
Особенности
- Высокоточный и простой метод регулировки начальной расчетной длины (L0) с помощью передвигаемого держателя ножа, установленного снизу.
- Диапазон настройки L0 – от 50 до 100 мм. Опционально – до 200 мм.
- Шаг настройки L0 – 10 мм. Опционально – 5 мм.
- Экстензометр можно оснастить удлинителями, которые увеличивают L0 до 40, 60, 80, 100, 150, 200 и 250 мм.
- Данная модель измеряет деформацию в пределах 20 мм.
- Максимальные размеры плоских образцов – 30x30 мм.
- Максимальный диаметр круглых образцов – 4-30 мм (опционально – до 60 мм).
- Щупы для измерения сделаны из алюминиевого сплава с высокой прочностью.
- Различные измерительные базы.
- Возможно изготовление прибора в специальной конфигурации для измерений образцов в условиях высокой температуры (до +220°C).
Характеристики
Основные характеристики
-
НазначениеИзмерение аксиальной деформации
-
Тип образцовМеталлы, пластики, композиционные материалы
-
Конструктивное исполнениеНавесной
-
Тип испытанияСтатические
-
Точность измерений, %0,5
-
Вид испытанияРастяжение
-
Длины измерительных шкал (L0), мм50/100/ 140/160/ 200/300/ 400
-
Измерительное перемещение, мм20
-
Формы образцовПлоский, цилиндрический
Модификации
| Модель | Назначение | Длины измерительных шкал (L0), мм | Измерительное перемещение, мм |
|---|---|---|---|
| Экстензометр навесной Melytec ЭН-12 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 12 |
| Экстензометр навесной Melytec ЭН-20 | Измерение аксиальной деформации | 50/100/ 140/160/ 200/300/ 400 | 20 |
| Экстензометр навесной Melytec ЭН-25 | Измерение аксиальной деформации | 25/30/40/ 50/60/80/ 100/120/ 150/180 /200/250 | 25 |
| Экстензометр навесной Melytec МИНИ-ЭН-2 | Измерение аксиальной деформации | 25/30/35/40/ 45/50/60/80 /90/110/120/ 150/200/250/ 300 | 2 |
| Экстензометр навесной Melytec ЭН-3442 | Измерение аксиальной деформации | 3/4/5/6/8/10/12/12,5/20/25/50 | ±5%,±10%,±20%,±25%, +50/-10%+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec ЭН-3451 | Измерение раскрытия трещины | 3/5/8/10/12/20 | +2.5/-1,+4/-1, +7/-1, +10/-1, +12/-2 |
| Экстензометр навесной Melytec ЭН-3542 | Измерение аксиальной деформации | 10/12.5/25/50/80 | 5%,±10%,+20/-10%, +25/-10%, +50/-10%,+100/-10% от длины измерительной шкалы |
| Экстензометр навесной Melytec EXRC | Измерение раскрытия трещины | - | - |
