Динамические портальные стенды
Артикул: —
Российское предприятие «Мелитэк» представляет специализированный динамический портальный стенд для тестирования бетонных строительных изделий – балок, плит, колонн и др.
Описание
Российское предприятие «Мелитэк» представляет специализированный динамический портальный стенд для тестирования бетонных строительных изделий – балок, плит, колонн и др.

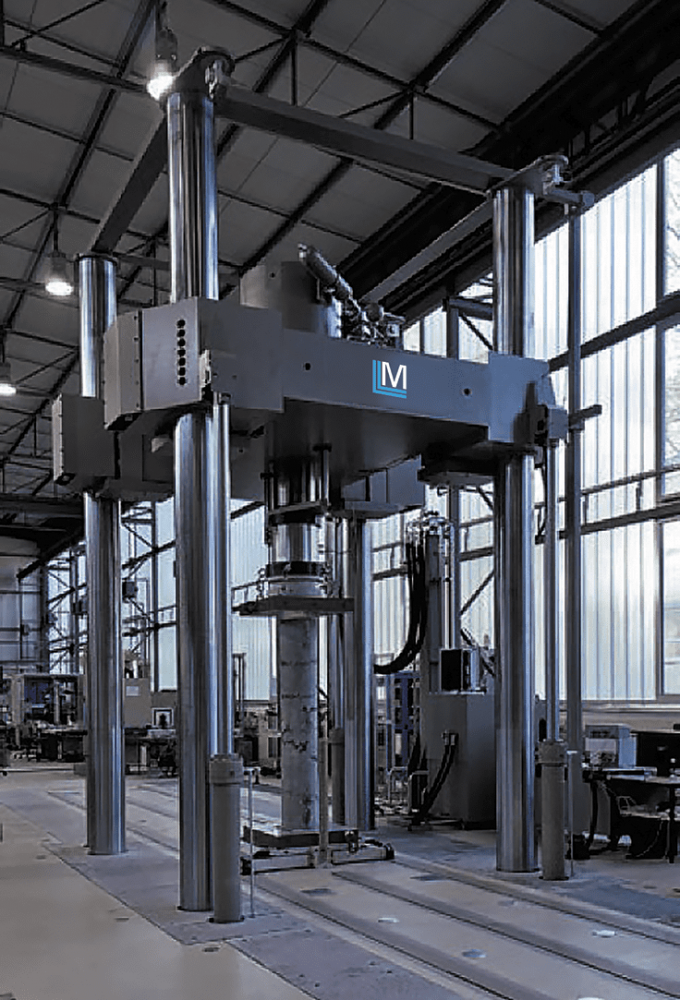

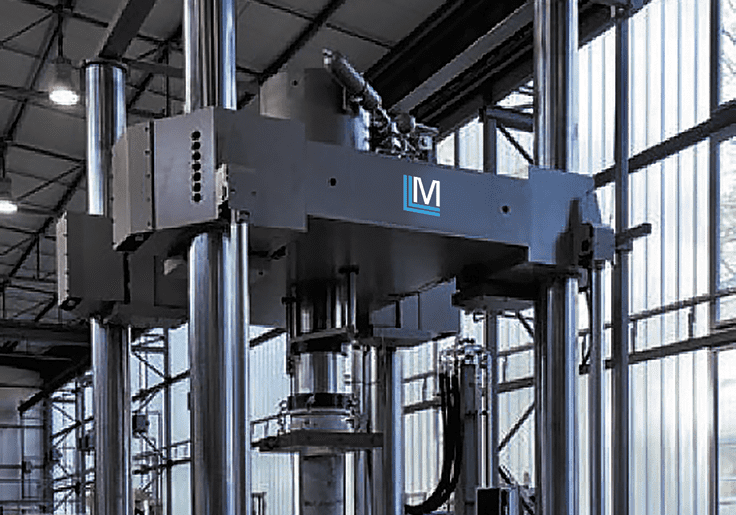

Система представляет собой конструкцию из балок и перекрытий, в пределах которых устанавливаются и перемещаются образцы. Актуаторы размещаются в местах, необходимых в рамках конкретного испытания.
Все тесты проходят в режиме реального времени. Предусмотрены функции комбинации нескольких типов механических воздействий, а также приложения нагрузки по разным осям.
Впервые система спроектирована для лаборатории механических испытаний имени Отто-Мора при Дрезденском техническом университете (Германия). Она объединила в себя последние достижения и многолетний опыт ООО «Мелитэк» в области разработки и производства испытательных машин.
Компания предлагает своим заказчикам современную машину, изготовленную в соответствии с требованиями по габаритам испытательного пространства, наклону осей и величине подаваемой нагрузки. Система собирается из качественных и надежных деталей, которые позволяют получить самые точные измерения. Предприятие оказывает методическую поддержку и техническое обслуживание.
Технические характеристики могут быть изменены в соответствии с пожеланиями заказчика.
Конструкция системы включает в себя:
- массивную четырехколонную раму, в которую помещается образец с габаритами до 20 x 2,5 x 3,75 метров (Д x В x Ш) и весом до 120 тонн;
- фундамент и противовес – преднапряженную консольную балку из бетона весом 275 тонн, прошедшую процедуру предварительного натяжения;
- подвижную платформу для размещения образцов;
- перемещаемую верхнюю балку;
- раму нагружения с повышенной жесткостью, обеспечивающей высокое качество работы и долговечность машины;
- многоканальный пульт дистанционного управления PCS8000;
- современную компьютерную программу DION7 FPI для сбора и обработки данных в режиме реального времени.
Характеристики
Основные характеристики
-
Тип приводаЭлектромеханический, сервогидравлический
-
Перемещение привода, мм± 500
-
Максимальная статическая нагрузка, кН20000
-
Максимальная динамическая нагрузка, кН± 10000
-
Точность измерений, %0,5
-
Вид испытанияРастяжение, сжатие, изгиб, малоцикловая усталость
-
Тип образцовБалки, колонны, швеллера, несущие элементы и компоненты для производства мостов и небоскребов, башни
-
Конструктивное исполнениеНапольная портальная рама нагружения изменяемой конфигурации
-
Тип испытанияСтатические, динамические
-
Минимальная нагрузка, кН100
-
Тип рамыЧетырехколонная рама
-
Скорость приложения нагрузки, мм/мн0,001 - 500
