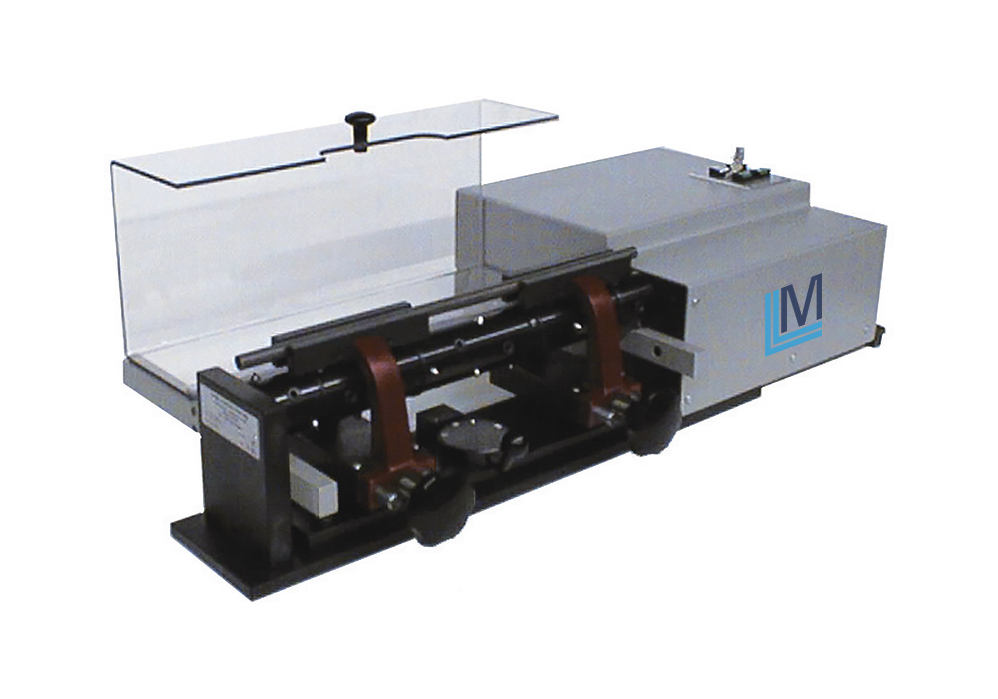

Делительная машина Melytec ДМ-400-S
Артикул: ДМ-400-S
Делительная машина Melytec ДМ-400-S используется при испытаниях образцов цилиндрической формы на растяжение для измерения относительного удлинения после разрыва, а также для нанесения измерительных меток.
Описание
Делительная машина Melytec ДМ-400-S используется при испытаниях образцов цилиндрической формы на растяжение для измерения относительного удлинения после разрыва, а также для нанесения измерительных меток.
Оборудование обеспечивает проведение тестов в соответствии с требованиями ГОСТ 1497 «Металлы. Методы испытаний на растяжение».
Данная модель сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Преимущества
- Способ нанесения меток на испытуемый образец – легкая гравировка. Поэтому в местах расположения меток не концентрируется напряжение, и образец не разрушается.
- Возможно изготовление приборов по чертежам и специальным заказам с базой разметки L0.
- Для каждого экземпляра прибора изготовитель предоставляет сертификат о калибровке.
Принцип работы
- Прибор размещается и закрепляется на рабочем столе.
- Образец надежно фиксируется в зажимном устройстве простой и удобной конструкции.
- Для наибольшего деления необходимо повернуть ручку соответствующего барабана на один оборот.
- Для настройки меньшего деления предусмотрен рычажный механизм, перемещающий зажим и закрепленный в нем образец. После чего необходимо еще раз повернуть ручку.
- Деления наносятся равномерно методом гравировки с помощью подпружиненных игл, имеющих длительный срок службы.
- Для измерения растяжения после разрыва необходимо установить образец в V-блок (дополнительное устройство), в котором две разломанные части соединяются по оси разрыва.
- Степень растяжения измеряется штангенциркулем (дополнительное устройство).
Характеристики
Основные характеристики
-
Тип приводаМеханический, Моторизованный
-
Точность нанесения разметки, мм0,1
-
Количество зажимных устройств2
-
Расстояние между метками, мм10 или 10/5 или 10/5/2,5
-
Разметка рабочей длины, мм400
-
Формы образцовЦилиндрические с заплечиками по ГОСТ 1497
-
Вид испытанияРастяжение
-
Тип испытанияСтатические
-
Конструктивное исполнениеНастольное
-
Тип образцовМеталлы
-
НазначениеНанесение рисок на поверхности образцов для определения относительного удлинения после разрыва
-
Диапазон зажатия образцов, мм0 - 60
Модификации
| Модель | Формы образцов | Разметка рабочей длины, мм | Расстояние между метками, мм |
|---|---|---|---|
| Делительная машина Melytec ДМ-200 | Плоские, Цилиндрические | 200 | 10 или 10/5 |
| Делительная машина Melytec ДМ-300 | Плоские, Цилиндрические | 300 | 10 или 10/5 |
| Делительная машина Melytec ДМ-400 | Плоские, Круглые | 400 | 10 или 10/5 |
| Делительная машина Melytec ДМ-400-S | Цилиндрические с заплечиками по ГОСТ 1497 | 400 | 10 или 10/5 или 10/5/2,5 |
| Делительная машина Melytec ДМ-500 | Плоские, Круглые | 500 | 20/10/5 или 20/10/5/2,5 |
| Делительная машина Melytec ДМ-800 | Плоские, Круглые | 800 | 20/10/5 или 20/10/5/2,5 |
| Делительная машина Melytec ДМ-1000 | Плоские, Круглые | 1000 | 20/10/5 или 20/10/5/2,5 |
