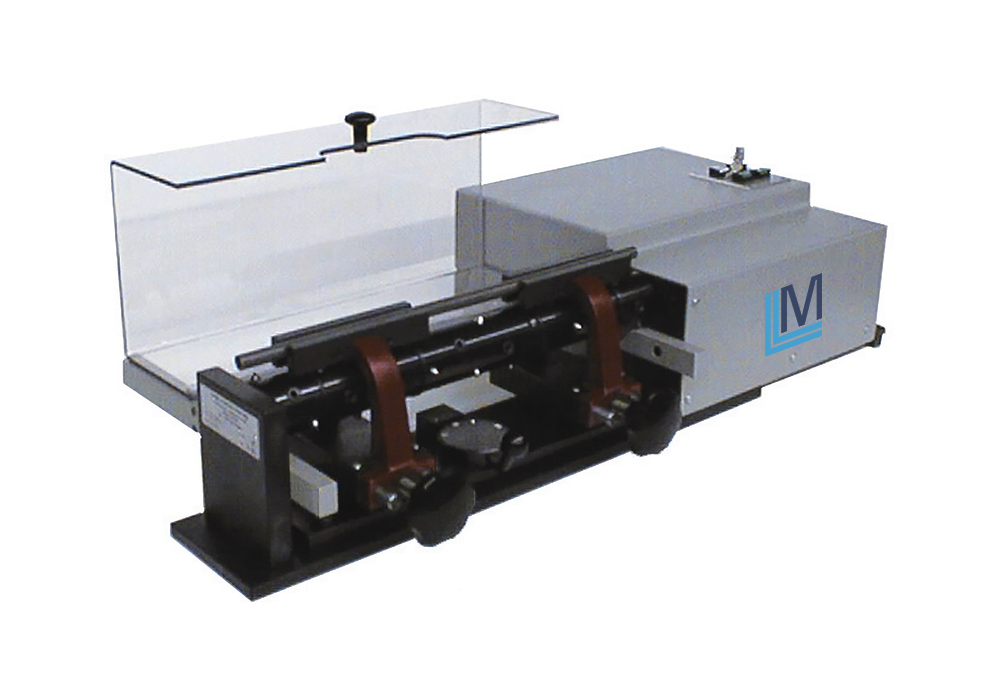

Делительная машина Melytec ДМ-1000

Артикул: ДМ-1000

Делительная машина Melytec ДМ-1000 используется при испытаниях арматуры и плоских изделий на растяжение для измерения относительного удлинения после разрыва, а также для нанесения измерительных меток.

Описание

Делительная машина Melytec ДМ-1000 используется при испытаниях арматуры и плоских изделий на растяжение для измерения относительного удлинения после разрыва, а также для нанесения измерительных меток.

Данная модель сочетает в себе актуальные технологические идеи и многолетний опыт ООО «Мелитэк» в области создания испытательных машин. Агрегаты собираются из высококачественных и надежных компонентов. Производитель обеспечивает методическую поддержку и техническое обслуживание.

Преимущества

  • Способ нанесения меток на испытуемый образец – легкая гравировка. Поэтому в местах расположения меток не концентрируется напряжение, и образец не разрушается.
  • Возможно изготовление приборов по чертежам и специальным заказам с базой разметки L0.
  • Для каждого экземпляра прибора изготовитель предоставляет сертификат о калибровке.

Принцип работы

  1. Прибор размещается и закрепляется на рабочем столе.
  2. Образец надежно фиксируется в зажимном устройстве простой и удобной конструкции.
  3. Для наибольшего деления необходимо повернуть ручку соответствующего барабана на один оборот.
  4. Для настройки меньшего деления предусмотрен рычажный механизм, перемещающий зажим и закрепленный в нем образец. После чего необходимо еще раз повернуть ручку.
  5. Деления наносятся равномерно методом гравировки с помощью подпружиненных игл, имеющих длительный срок службы.
  6. Для измерения растяжения после разрыва необходимо установить образец в V-блок (дополнительное устройство), в котором две разломанные части соединяются по оси разрыва.
  7. Степень растяжения измеряется штангенциркулем (дополнительное устройство).

Опция

Делительная машина Melytec ДМ-1000 с электромоторным приводом

Необходимое электропитание для привода – 220В, 2A.

Управление осуществляется двумя зелеными кнопками и рычажным механизмом:

  • левая кнопка обеспечивает наибольшее деление образца (вращение на один оборот по часовой стрелке);
  • правая кнопка возвращает барабан в исходное положение (вращение против часовой стрелки);
  • рычажный механизм выбора предназначен для точного перемещения тисков, внутри которых установлен образец, и обеспечивает меньшее деление.

Характеристики

Основные характеристики

  • Тип привода
    Механический, Моторизованный
  • Точность нанесения разметки, мм
    0,1
  • Количество зажимных устройств
    3
  • Расстояние между метками, мм
    20/10/5 или 20/10/5/2,5
  • Разметка рабочей длины, мм
    1000
  • Формы образцов
    Плоские, Круглые
  • Вид испытания
    Растяжение
  • Тип испытания
    Статические
  • Конструктивное исполнение
    Настольное
  • Тип образцов
    Металлы, прутки, арматура, патрубки
  • Назначение
    Нанесение рисок на поверхности образцов для определения относительного удлинения после разрыва
  • Диапазон зажатия образцов, мм
    0 - 60

Модификации

Модель Формы образцов Разметка рабочей длины, мм Расстояние между метками, мм
Делительная машина Melytec ДМ-200 Плоские, Цилиндрические 200 10 или 10/5
Делительная машина Melytec ДМ-300 Плоские, Цилиндрические 300 10 или 10/5
Делительная машина Melytec ДМ-400 Плоские, Круглые 400 10 или 10/5
Делительная машина Melytec ДМ-400-S Цилиндрические с заплечиками по ГОСТ 1497 400 10 или 10/5 или 10/5/2,5
Делительная машина Melytec ДМ-500 Плоские, Круглые 500 20/10/5 или 20/10/5/2,5
Делительная машина Melytec ДМ-800 Плоские, Круглые 800 20/10/5 или 20/10/5/2,5
Делительная машина Melytec ДМ-1000 Плоские, Круглые 1000 20/10/5 или 20/10/5/2,5
