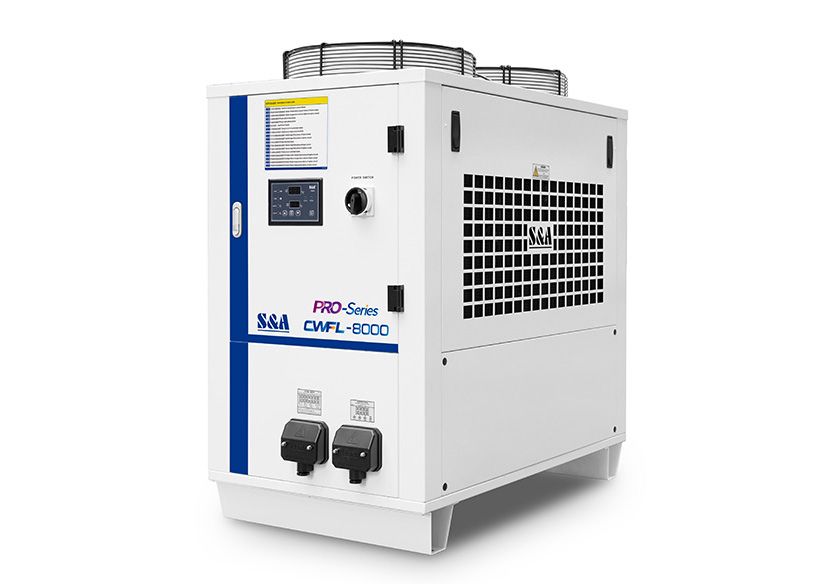

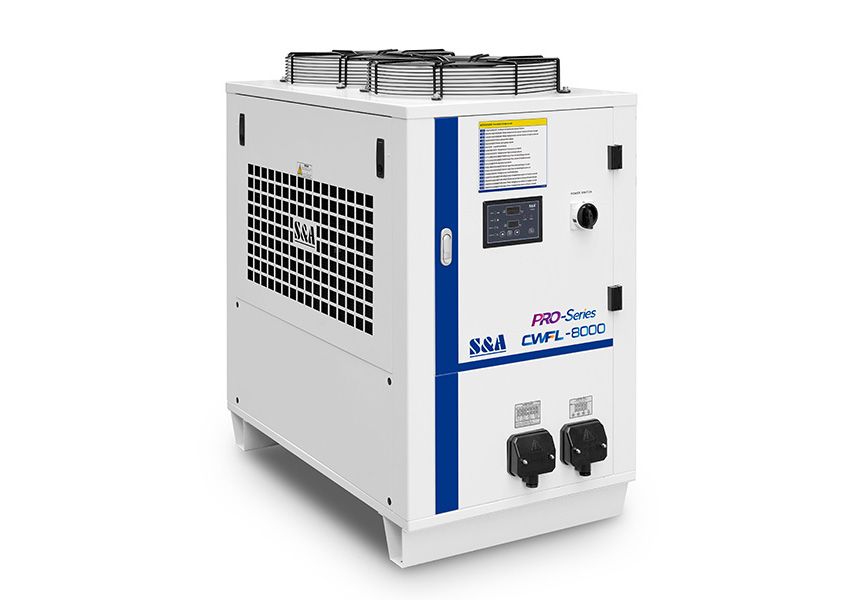

Чиллер для волоконного лазера S&A CWFL-8000
Артикул: CWFL-8000
S&A CWFL-8000 – эффективная промышленная система водяного охлаждения, которая увеличивает производительность и срок службы волоконных лазеров мощностью до 8000 Вт.
Описание
Двухконтурный водяной охладитель S&A CWFL-8000 предназначен для охлаждения волоконных лазеров мощностью до 8000 Вт. Система обеспечивает стабильное охлаждение и, тем самым, повышает производительность и продлевает срок службы лазерных установок.
Охладитель имеет два контура с независимым управлением. Один охлаждает волоконный лазер, второй – оптические компоненты. Таким образом, исключается необходимость в покупке двух охлаждающих устройств.
Контур хладагента сконструирован по технологии обхода электромагнитного клапана. Это позволяет избежать частые запуски и остановки компрессора, делая его долговечным.

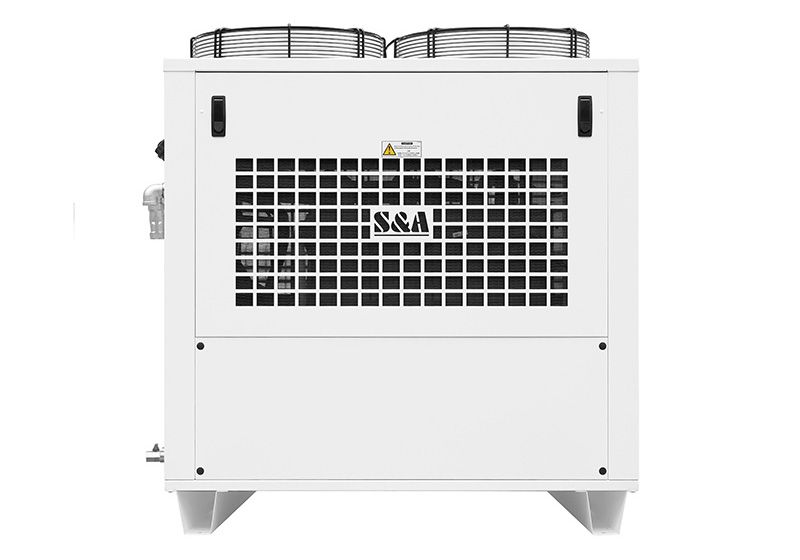

Бак для воды емкостью 100 л сделан из нержавеющей стали. Имеется энергоэффективный конденсатор с вентиляторным охлаждением.
Благодаря порту RS-485 и протоколу Modbus, данный охладитель может поддерживать связь с лазерной установкой.
Устройство поставляется в двух модификациях – с частотой 50 Гц и 60 Гц.
Особенности устройства
- Двойной контур охлаждения.
- Активное охлаждение.
- Стабильность температуры: ±1°C.
- Диапазон регулирования температуры: 5°C ~ 35°C.
- Хладагент: R-410a.
- Интеллектуальная цифровая панель управления.
- Встроенные функции сигнализации.

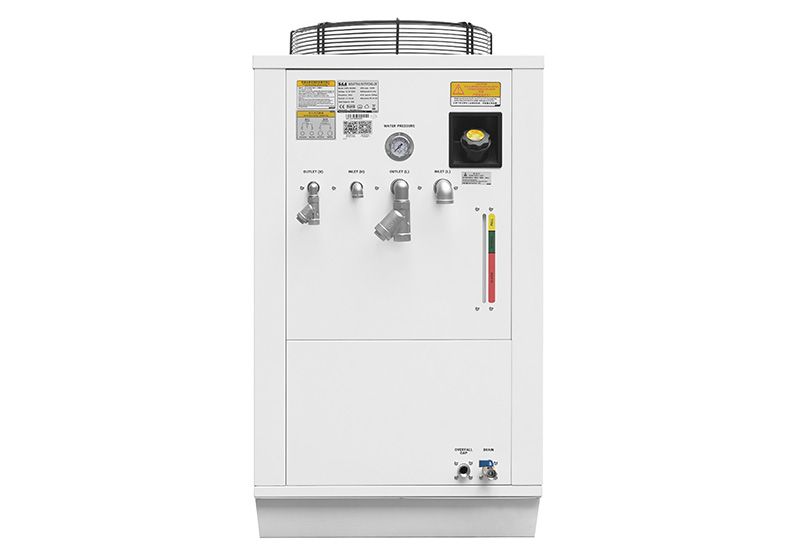

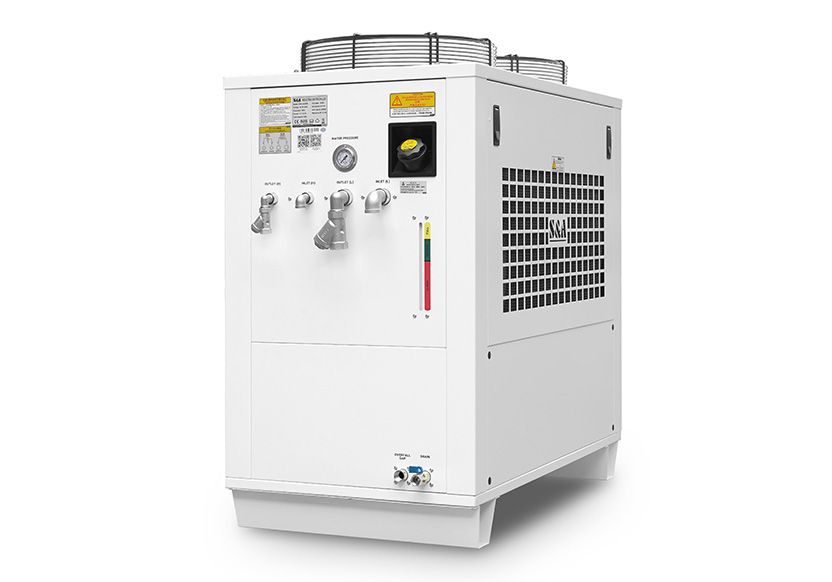

- Установленный сзади заливной патрубок и легко считываемый контроль уровня воды.
- Функция связи по протоколу RS-485 Modbus.
- Высокая надежность, энергоэффективность и долговечность.
- Доступно в 380 В.
Конструктивные особенности
 |

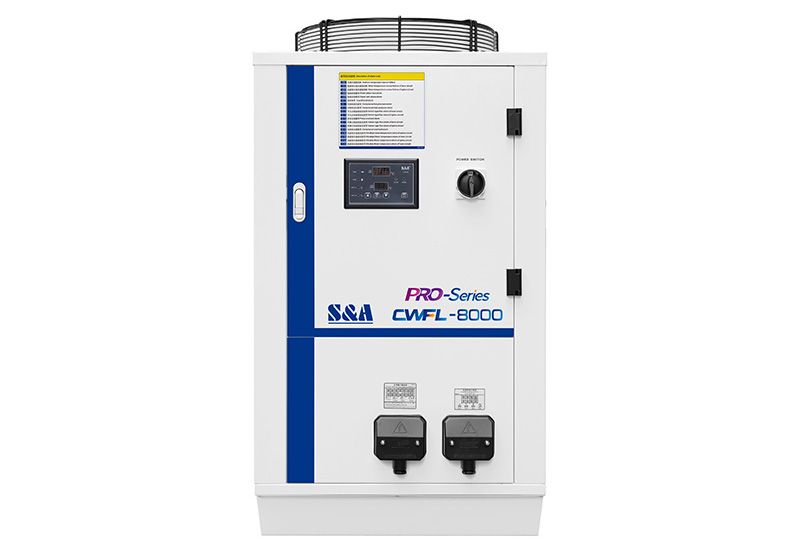

Интеллектуальная панель управления температуройОхладитель имеет две системы управления температурой: для волоконного лазера и для оптики. Обе независимы друг от друга. |

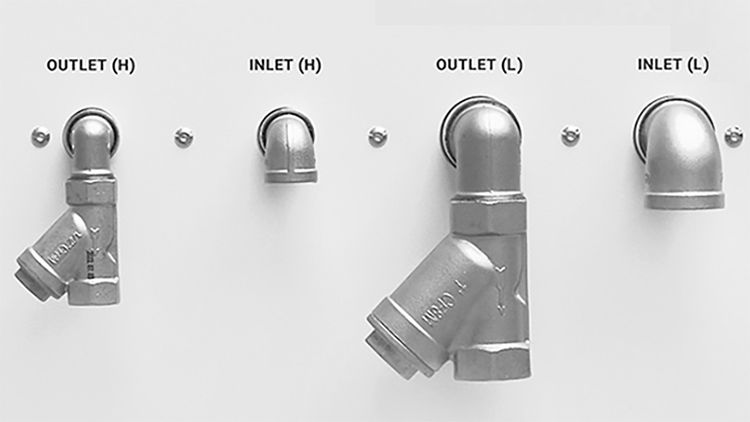

Двойная система подачи и выпуска водыДетали из нержавеющей стали предотвращают коррозию и утечку воды. |
 |
|
|

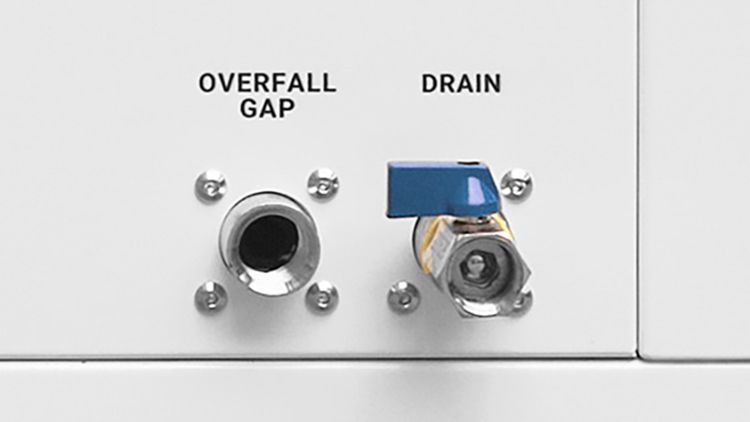

Сливной кран с вентилемОбеспечивает удобный контроль за процессом дренажа. |
Применение чиллера
 |
Производство и контроль
Производитель чиллеров S&A – компания TEYU – имеет современный исследовательский центр, производственную базу и склад общей площадью 25000 м2. Продукция изготавливается из качественных деталей со строгим соблюдением международных стандартов ISO.
Каждый охладитель проходит испытания в лаборатории, имитирующей реальную рабочую среду.
TEYU производит более 100 тысяч охладителей разных размеров и мощности.
 |
 |
Технические характеристики
| Модель | CWFL-8000ENP | CWFL-8000FNP |
| Напряжение | AC 3P 380В | |
| Частота | 50 Гц | 60 Гц |
| Ток | 2.1~17.9 A | 2.1~16.5 A |
| Максимальное потребление мощности | 9.06 кВт | 8.64 кВт |
| Мощность нагревателя | 600 Вт + 3600 Вт | |
| Точность | ±1°C | |
| Редуктор | Capillary | |
| Мощность насоса | 1.1 кВт | 1 кВт |
| Объем бака | 100 л | |
| Вход и выход | Rp1/2"+Rp1" | |
| Максимальное давление насоса | 61.5M | 59M |
| Номинальный расход | 2 л/мин + >65 л/мин | |
| Вес нетто | 198 кг | 200 кг |
| Полная масса | 226 кг | 228 кг |
| Размеры (ДxШxВ) | 120x64x116 см | |
| Размер упаковки (ДxШxВ) | 135x84x137 см | |
Характеристики
Основные характеристики
-
Напряжение питания, В380
-
Мощность помпы, кВт1-1,1
-
Объем бака, л100
-
Максимальная потребляемая мощность, Вт8640-9060
-
Расход охлаждающей жидкости, л/мин2 + >65
-
РедукторCapillary
-
Вход и выходRp1/2"+Rp1"
-
Нагревательный элемент, Вт600+3600
-
Габаритные размеры, мм120x64x116
-
Вес, кг198-200
-
Совместимая мощность лазера, кВт8
-
Частота питания, Гц50/60
-
Ток, А2.1~17.9 / 2.1~16.5
-
Точность контроля температуры, °С±1
-
Максимальное давление насоса, М59-61,5
