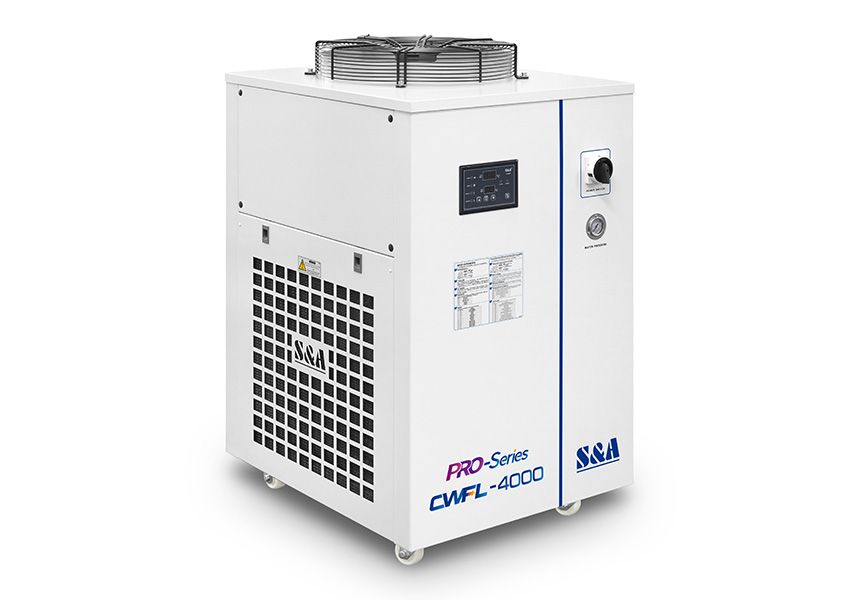

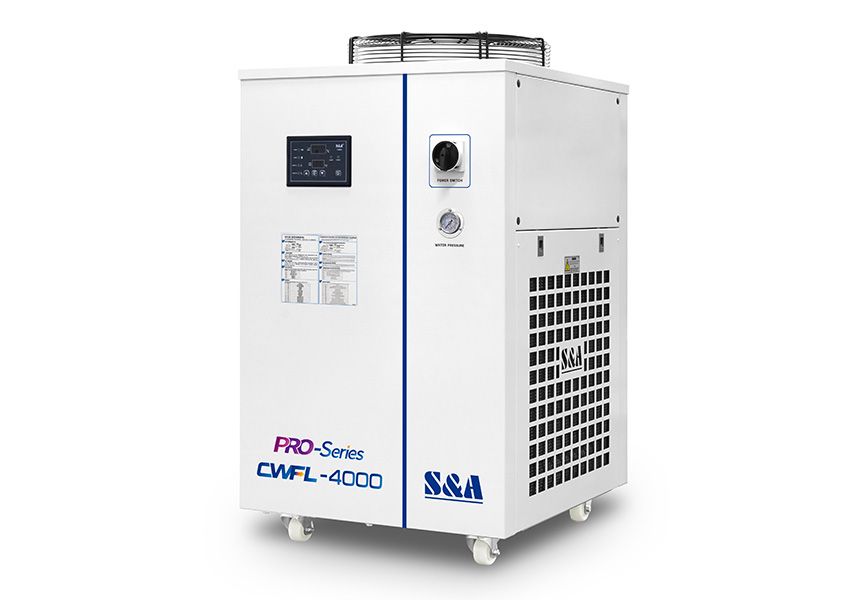

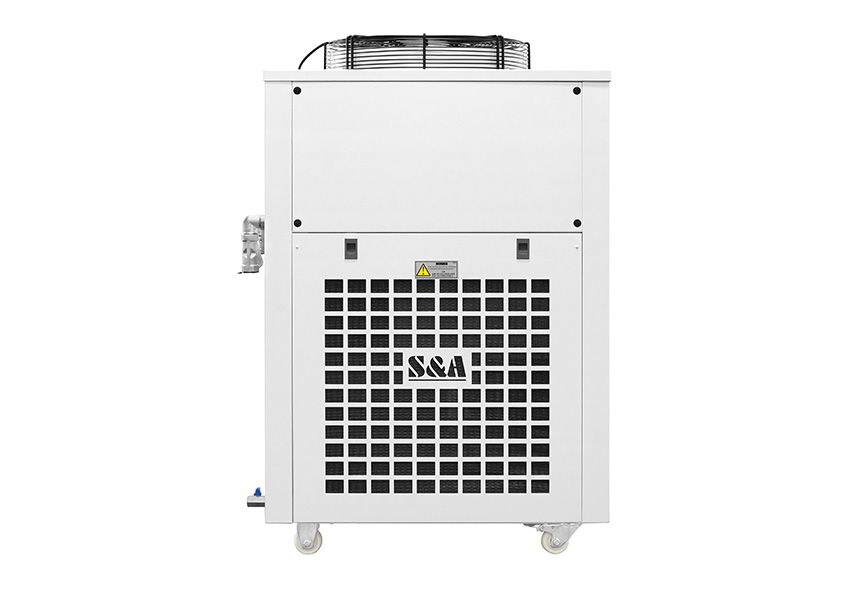

Чиллер для волоконного лазера S&A CWFL-4000
Артикул: CWFL-4000
S&A CWFL-4000 – эффективная промышленная система водяного охлаждения, которая увеличивает производительность и срок службы волоконных лазеров мощностью до 4000 Вт.
Описание
Двухконтурный водяной охладитель S&A CWFL-4000 предназначен для охлаждения волоконных лазеров мощностью до 4000 Вт. Система обеспечивает стабильное охлаждение и, тем самым, повышает производительность и продлевает срок службы лазерных установок.
Охладитель имеет два контура с независимым управлением. Один охлаждает волоконный лазер, второй – оптические компоненты. Таким образом, исключается необходимость в покупке двух охлаждающих устройств.
Данная модель имеет Европейский сертификат соответствия CE (Conformité Européenne), соответствует европейским стандартам «Ограничение использования опасных веществ» (Restriction of Hazardous Substances, RoHS) и «Регистрация, оценка, авторизация химических веществ» (Registration, Evaluation, Authorisation and restriction of Chemicals, REACH).
Устройство имеет встроенную сигнализацию, которая обеспечивает дополнительную защиту лазерного источника.
Благодаря порту RS-485 и протоколу Modbus, данный охладитель может поддерживать связь с лазерной установкой.
Гарантия – 2 года.
Особенности устройства
- Двойной контур охлаждения.
- Активное охлаждение.
- Стабильность температуры: ±1°C.
- Диапазон регулирования температуры: 5°C ~ 35°C.
- Хладагент: R-410a.
- Интеллектуальная цифровая панель управления.
- Встроенные функции сигнализации.

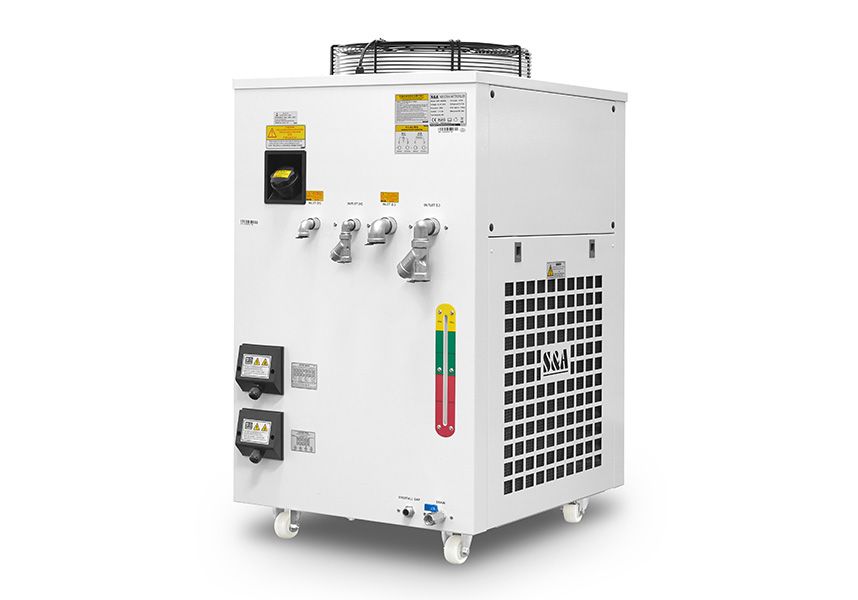

- Установленный сзади заливной патрубок и легко считываемый контроль уровня воды.
- Функция связи по протоколу RS-485 Modbus.
- Высокая надежность, энергоэффективность и долговечность.
- Доступно в 380 В или 220 В.
Конструктивные особенности
 |

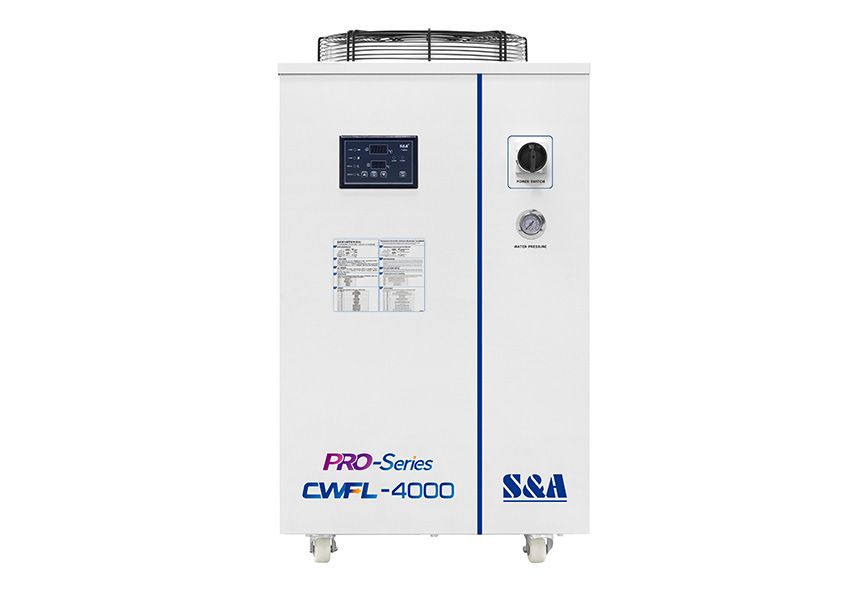

Интеллектуальная панель управления температуройОхладитель имеет две системы управления температурой: для волоконного лазера и для оптики. Обе независимы друг от друга. |

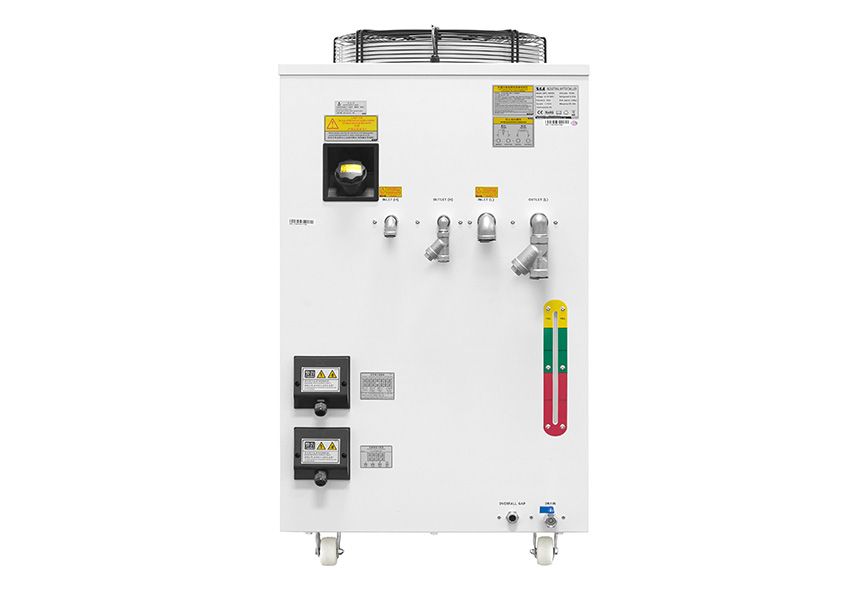

Двойная система подачи и выпуска водыДетали из нержавеющей стали предотвращают коррозию и утечку воды. |
 |
|
|
КолесикиОбеспечивают мобильность системы охлаждения. |
Применение чиллера
 |
Производство и контроль
Производитель чиллеров S&A – компания TEYU – имеет современный исследовательский центр, производственную базу и склад общей площадью 25000 м2. Продукция изготавливается из качественных деталей со строгим соблюдением международных стандартов ISO.
Каждый охладитель проходит испытания в лаборатории, имитирующей реальную рабочую среду.
TEYU производит более 100 тысяч охладителей разных размеров и мощности.
 |
 |
Технические характеристики
| Модель | CWFL-4000BNP | CWFL-4000ENP |
| Напряжение | AC 1P 220-240В | AC 3P 380V |
| Частота | 60 Гц | 50 Гц |
| Ток | 3.6~25.5 A | 1.7~10.1 A |
| Максимальное потребление мощности | 5.2 кВт | 4.41 кВт |
| Мощность нагревателя | 600 Вт + 1800 Вт | |
| Точность | ±1°C | |
| Редуктор | Capillary | |
| Мощность насоса | 1.0 кВт | 0.75 кВт |
| Объем бака | 40 л | |
| Вход и выход | Rp1/2"+Rp1" | |
| Максимальное давление насоса | 59M | 50M |
| Номинальный расход | 2 л/мин + >40 л/мин | |
| Вес нетто | 123 кг | 135 кг |
| Полная масса | 150 кг | 154 кг |
| Размеры (ДxШxВ) | 87x65x117 см | |
| Размер упаковки (ДxШxВ) | 95x77x135 см | |
Характеристики
Основные характеристики
-
Напряжение питания, В220-380
-
Мощность помпы, кВт0,75-1
-
Объем бака, л40
-
Максимальная потребляемая мощность, Вт4410-5200
-
Расход охлаждающей жидкости, л/мин2 + >40
-
РедукторCapillary
-
Вход и выходRp1/2"+Rp1"
-
Нагревательный элемент, Вт600+1800
-
Габаритные размеры, мм870x650x1170
-
Вес, кг123-135
-
Совместимая мощность лазера, кВт4
-
Частота питания, Гц50/60
-
Ток, А3.6~25.5 / 1.7~10.1
-
Точность контроля температуры, °С±1
-
Максимальное давление насоса, М50-59
