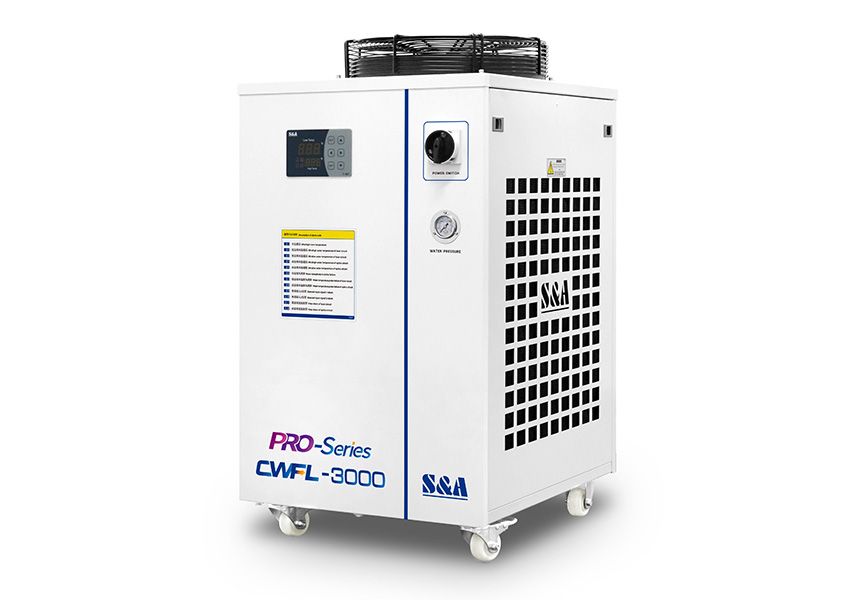

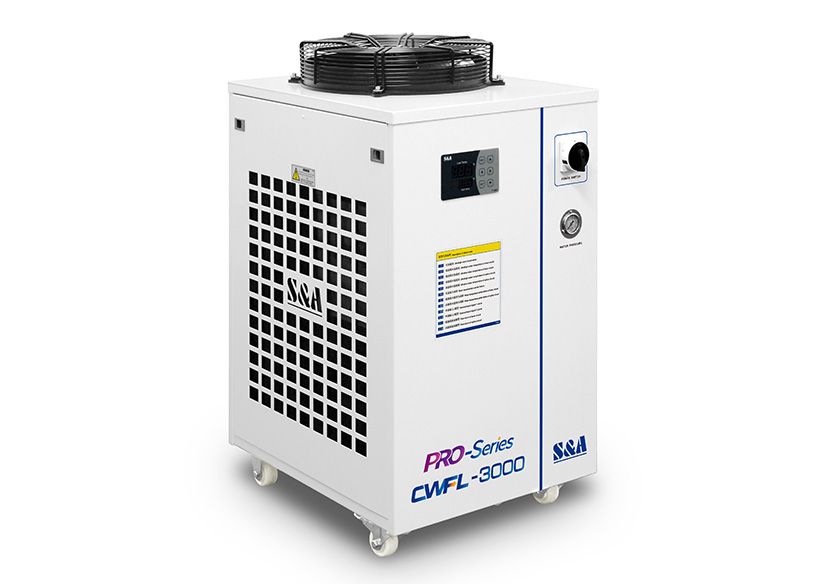

Чиллер для волоконного лазера S&A CWFL-3000
Артикул: CWFL-3000
S&A CWFL-3000 – эффективная система водяного охлаждения, которая увеличивает производительность и срок службы волоконных лазеров мощностью до 3000 Вт.
Описание
Двухконтурный водяной охладитель S&A CWFL-3000 предназначен для охлаждения волоконных лазеров мощностью до 3000 Вт. Система обеспечивает стабильное охлаждение и, тем самым, повышает производительность и продлевает срок службы лазерных установок.
Охладитель имеет два контура с независимым управлением. Один охлаждает волоконный лазер, второй – оптические компоненты. Таким образом, исключается необходимость в покупке двух охлаждающих устройств.
Температура воды и контур охлаждения управляются цифровой интеллектуальной системой.
Устройство имеет систему рециркуляции воды и высокопроизводительный насос, который постоянно качает воду между охладителем и тепловыделяющими компонентами.
Благодаря порту RS-485 и протоколу Modbus, данный охладитель может поддерживать связь с лазерной установкой.
Особенности устройства
- Двойной контур охлаждения.
- Активное охлаждение.
- Стабильность температуры: ±0,5°C.
- Диапазон регулирования температуры: 5°C ~ 35°C.
- Хладагент: R-410a.
- Удобный интерфейс контроллера.
- Встроенные функции сигнализации.
- Установленный сзади заливной патрубок и легко считываемый контроль уровня воды.
- Функция связи по протоколу RS-485 Modbus.
- Высокая надежность, энергоэффективность и долговечность.
- Доступно в 380 В или 220 В.
Конструктивные особенности
 |

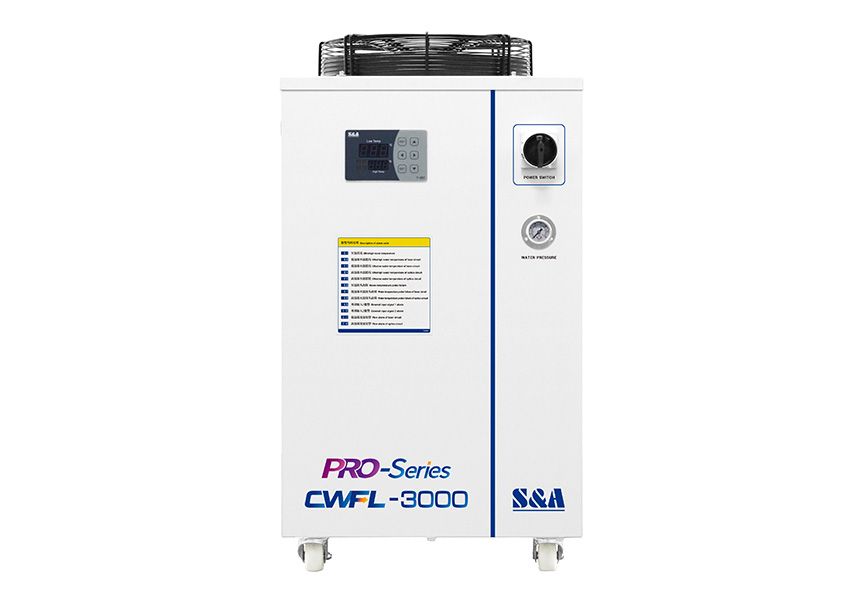

Интеллектуальная панель управления температуройОхладитель имеет две системы управления температурой: для волоконного лазера и для оптики. Обе независимы друг от друга. |

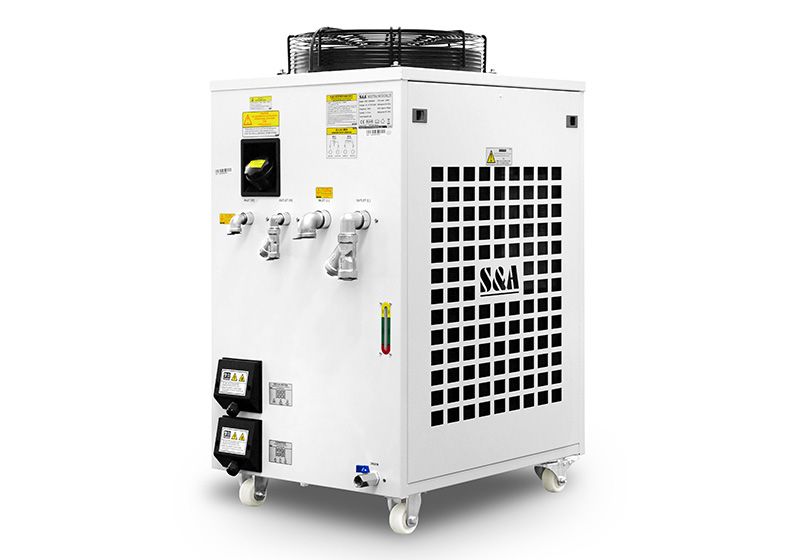

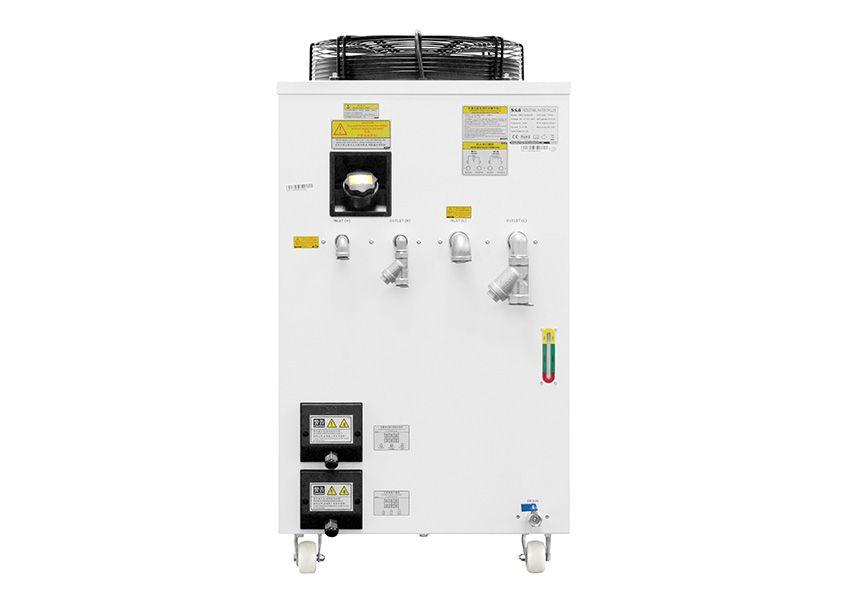

Двойная система подачи и выпуска водыДетали из нержавеющей стали предотвращают коррозию и утечку воды. |
 |
|
|
КолесикиОбеспечивают мобильность системы охлаждения. |

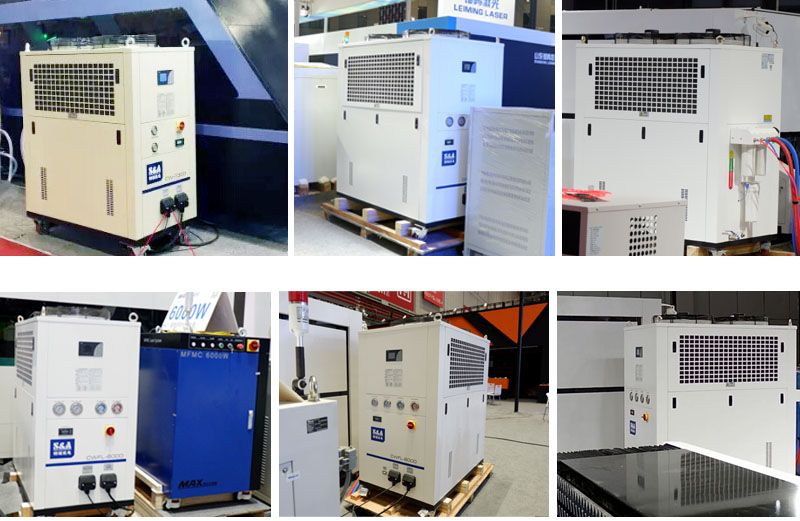

Применение чиллера
 |
Производство и контроль
Производитель чиллеров S&A – компания TEYU – имеет современный исследовательский центр, производственную базу и склад общей площадью 25000 м2. Продукция изготавливается из качественных деталей со строгим соблюдением международных стандартов ISO.
Каждый охладитель проходит испытания в лаборатории, имитирующей реальную рабочую среду.
TEYU производит более 100 тысяч охладителей разных размеров и мощности.
 |
 |
Технические характеристики
| Модель | CWFL-3000ANP | CWFL-3000BNP | CWFL-3000ENP |
| Напряжение | AC 1P 220-240В | AC 3P 380В | |
| Частота | 50 Гц | 60 Гц | 50 Гц |
| Ток | 5.0~26.9 A | 3.6~24.5 A | 2.1~10.3 А |
| Максимальное потребление мощности | 4.65 кВт | 4.85 кВт | 4.68 кВт |
| Мощность нагревателя | 800 Вт + 1400 Вт | 600 Вт + 1400 Вт | |
| Точность | ±0.5°C | ||
| Редуктор | Capillary | ||
| Мощность насоса | 0.75 кВт | 1 кВт | 1.1 кВт |
| Объем бака | 22 л | ||
| Вход и выход | Rp1/2”+Rp1” | ||
| Максимальное давление насоса | 50M | 59M | 61.5M |
| Номинальный расход | 2 л/мин + >20 л/мин | ||
| Вес нетто | 93 кг | 87 кг | 105 кг |
| Полная масса | 109 кг | 103 кг | 121 кг |
| Размеры (ДxШxВ) | 77x55x103 см | ||
| Размер упаковки (ДxШxВ) | 78x65x117 см | ||
Характеристики
Основные характеристики
-
Напряжение питания, В220-380
-
Мощность помпы, кВт0,75-1,1
-
Объем бака, л22
-
Максимальная потребляемая мощность, Вт4650-4850
-
Расход охлаждающей жидкости, л/мин2 + >20
-
РедукторCapillary
-
Вход и выходRp1/2”+Rp1”
-
Нагревательный элемент, Вт800+1400 / 600+1400
-
Габаритные размеры, мм770x550x1030
-
Вес, кг87-105
-
Совместимая мощность лазера, кВт3
-
Частота питания, Гц50/60
-
Ток, А5.0~26.9 / 3.6~24.5 / 2.1~10.3
-
Точность контроля температуры, °С±0,5
-
Максимальное давление насоса, М50-61,5
