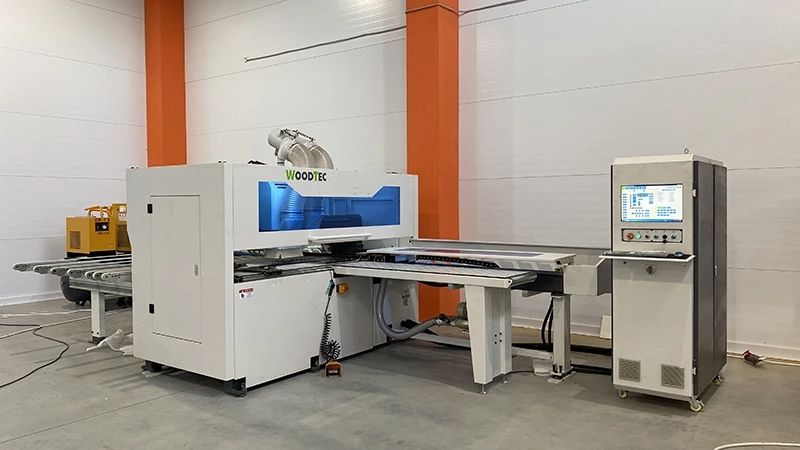

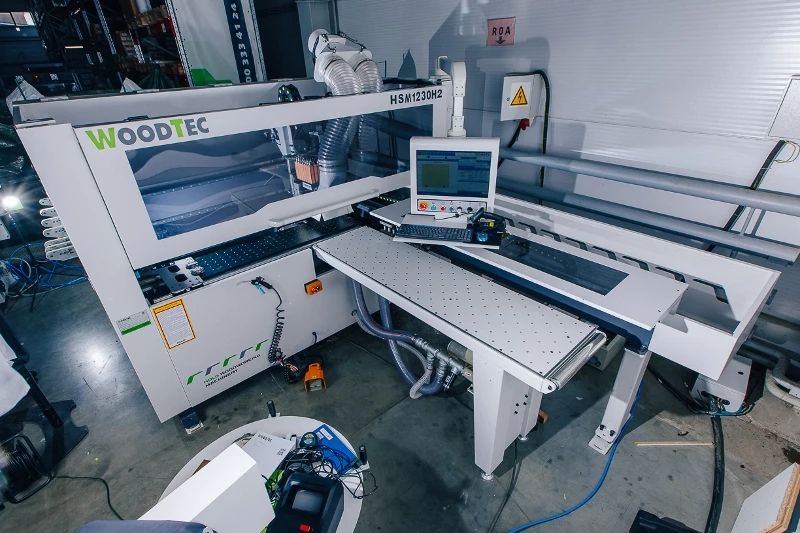

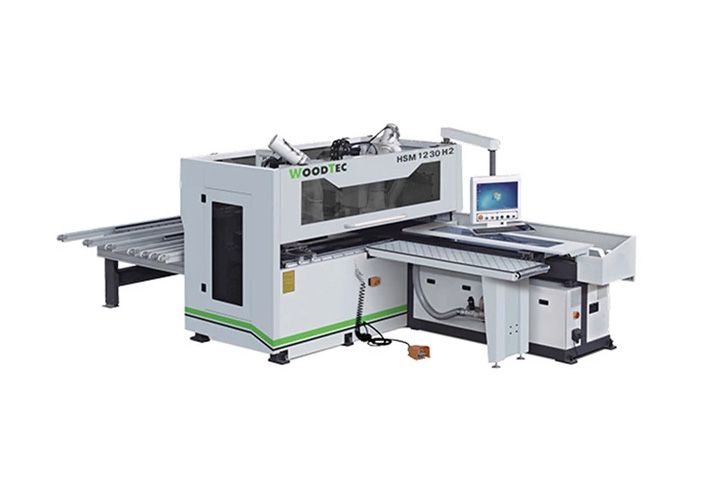

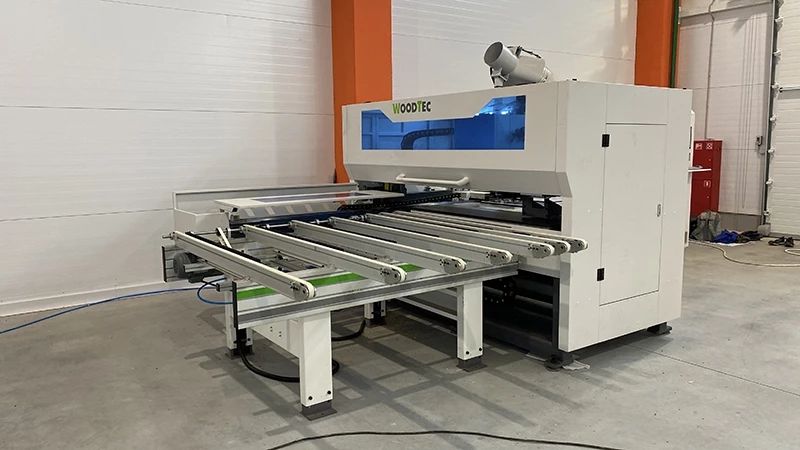

Автоматический сверлильно-присадочный станок с ЧПУ WoodTec HSM 1230 H2
Артикул: HSM 1230 H2
Станок с ЧПУ WoodTec HSM 1230 H2 отличается надежностью и производительностью. Он имеет два сверлильно-присадочных модуля, которые с высокой скоростью и точностью сверлят плоскости и торцы элементов мебели. Также на этой машине можно выполнять фрезеровку паза, выборку и снятие четверти.
Описание
Станок с ЧПУ WoodTec HSM 1230 H2 отличается надежностью и производительностью. Он имеет два сверлильно-присадочных модуля, которые с высокой скоростью и точностью сверлят плоскости и торцы элементов мебели. Также на этой машине можно выполнять фрезеровку паза, выборку и снятие четверти.
Агрегат имеет легкую и удобную систему ЧПУ, а также две сверлильно-присадочные группы, работающие одновременно. Оператору не нужно настраивать станок на каждый объект – достаточно задать необходимые карты присадки (их число может достигать несколько сотен), подать заготовку и начать работу. За счет таких технических решений станок имеет высокую производительность и экономическую эффективность.

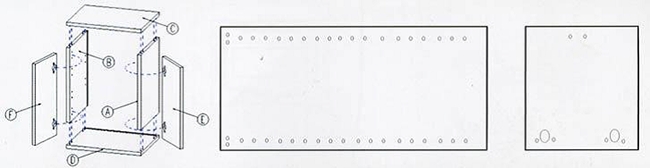

Схема обработки
Особенности
- Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки.
- Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.
- Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.
- Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
- Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).
- Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы на поперечный транспортер, который выводит заготовку из зоны обработки. Транспортер оснащен лазерными датчиками позиционирования, которые не позволяют заготовке упасть с транспортера.
Конструкция станка
 |

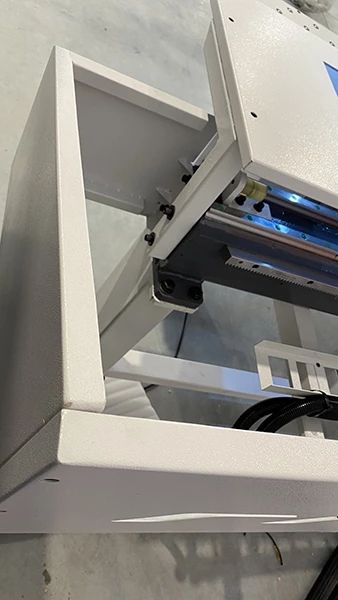

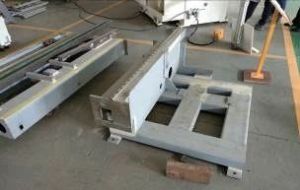

Цельная сварная рама из двух частейКонструкция из толстых труб прямоугольной формы имеет компактные габариты и массу около 1,5 т. Это придает станку высокую жесткость и максимально гасит вибрации. |
 |

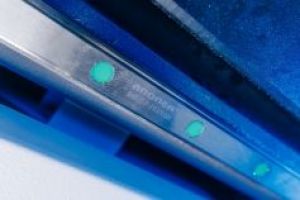

Жесткие линейные направляющиеПридают станку высокую скорость и устойчивость, а также идеальную точность передвижения по трем осям. Таким образом, получаются изделия высокого качества, а машина служит долгие годы. |
 |

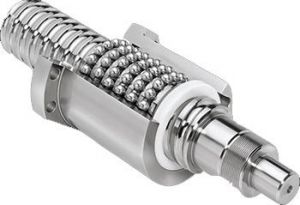

Высокоточные шарико-винтовые парыЗа счет увеличенного сечения, движущиеся элементы станка перемещаются по всем осям плавно и точно. Это позволяет обрабатывать изделия на высокой скорости без потерь качества. |
 |

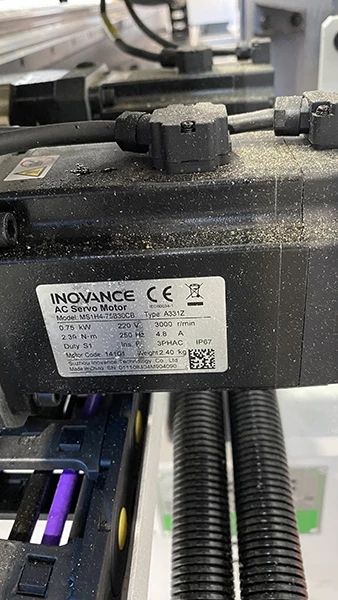

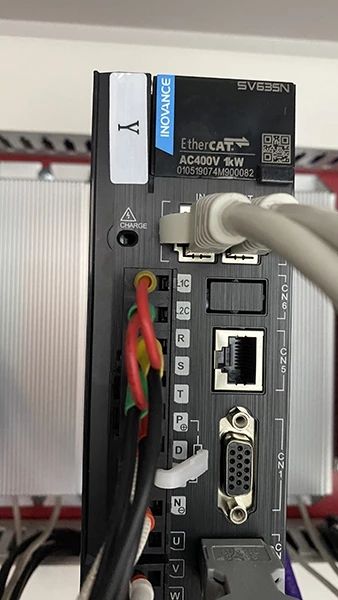

Надежные и точные сервоприводыНа всех узлах установлены серводвигатели, которые с высокой точностью обеспечивают движение по трем осям и выполняют позиционирование согласно программе. Скорость перемещения – от 60 до 130 м/мин. Серводвигатели отличаются высоким уровнем надежности и стабильной работой даже в тяжелых условиях. |
 |

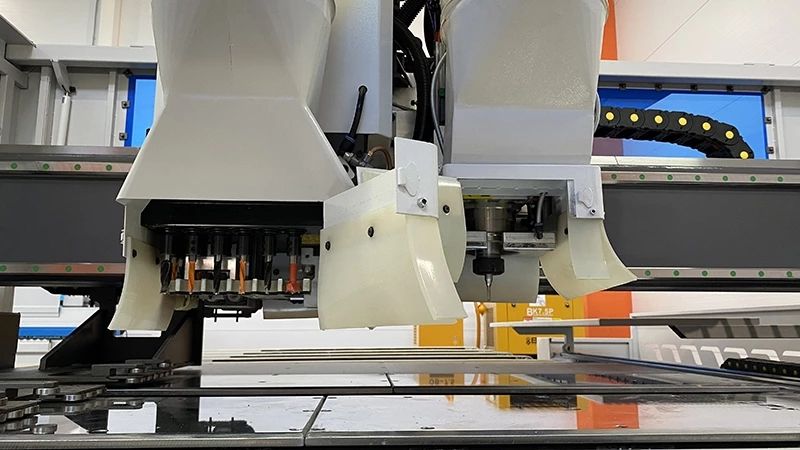

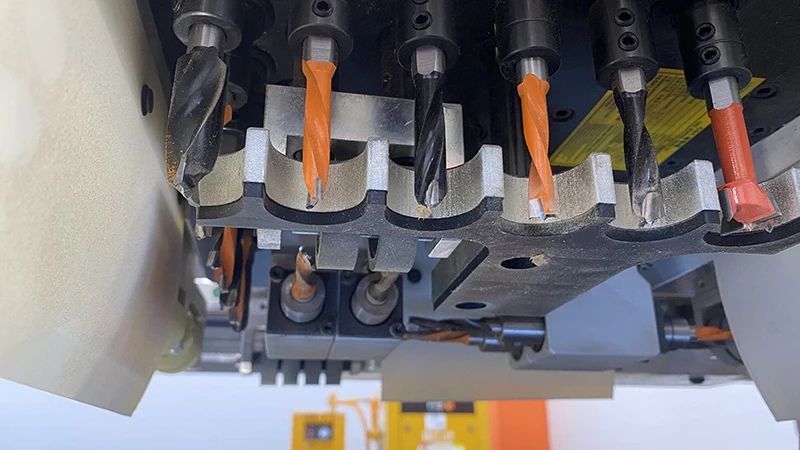

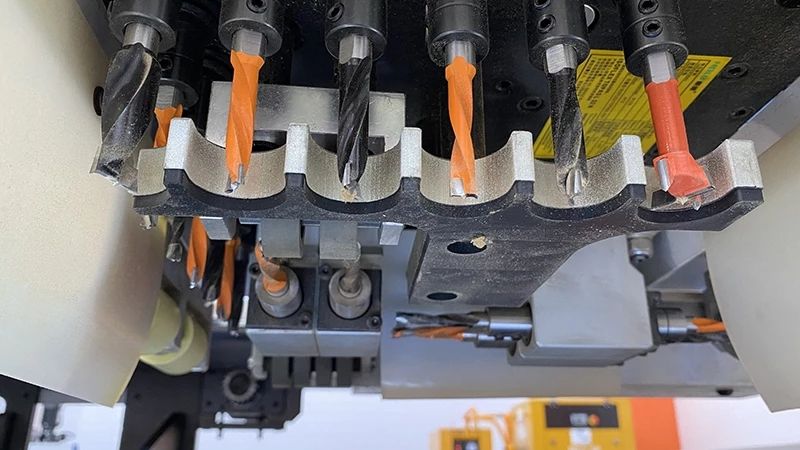

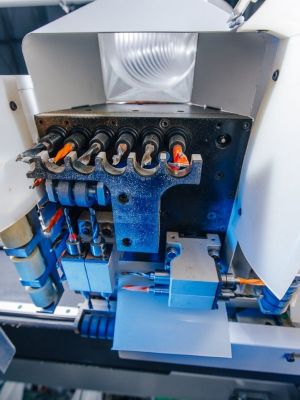

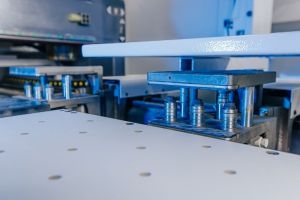

Головка сверления и присадкиПоставляется одним из лидером мирового рынка. Присадочные шпиндели вращаются с помощью электрического двигателя. Пневматические цилиндры выводят их в рабочее положение, а серводвигатель осуществляет сверление на глубину, заданную пользователем. Конфигурация сверлильной головы:
|
 |

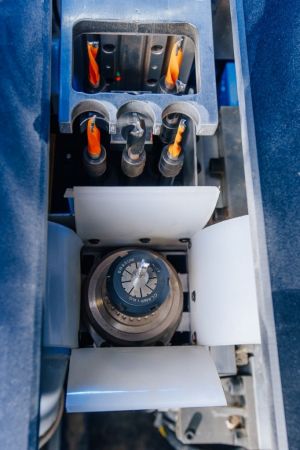

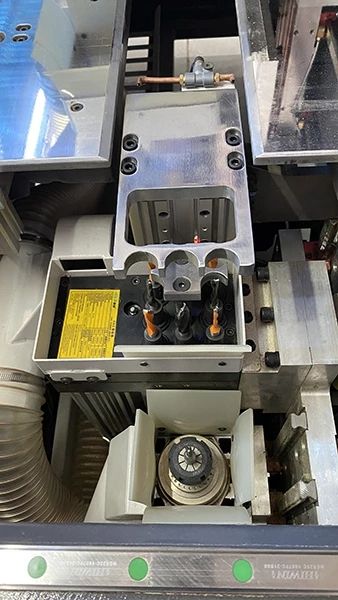

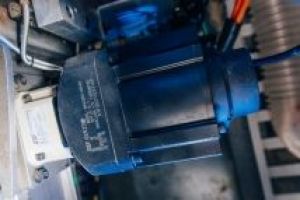

Мощные электрошпинделиСтанок оснащен двумя электрошпинделями, в котором внедрены последние технологические достижения. Высокая мощность (6000 Вт) и скорость вращения (18000 оборотов в минуту) каждого из них позволяют качественно выполнять обработку изделий из разных материалов, включая дерево, ДСП, МДФ, пластик, акриловое стекло и другие. |
 |

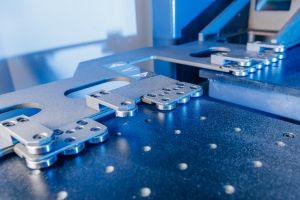

Автоматические цанговые зажимыНадежно закрепляют изделие и бережно перемещают его в процессе работы. |
 |

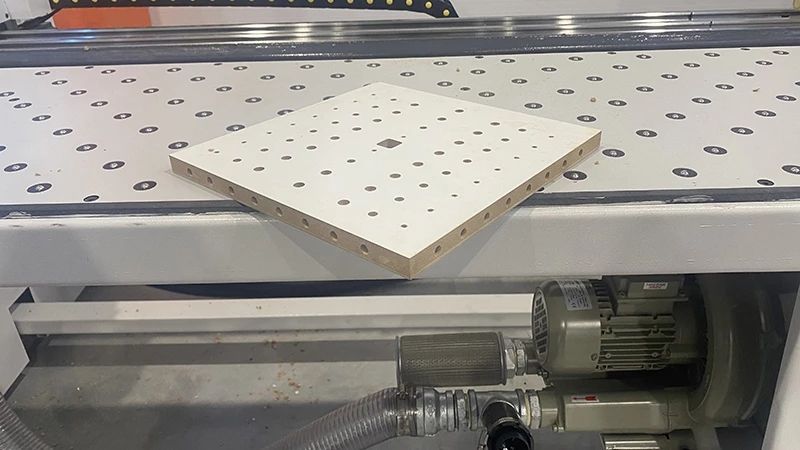

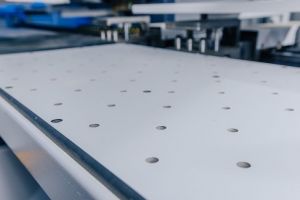

Стол с воздушной подушкойЗащищает детали от повреждений, которые могут появиться при загрузке и выгрузке. |
 |

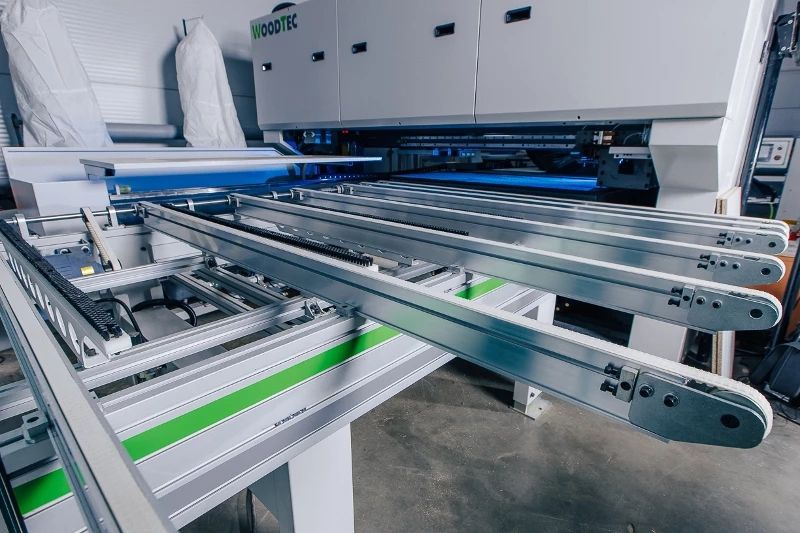

Транспортерные лентыДеталь перемещается из рабочего пространства в буферную зону с помощью поперечного многоленточного транспортера. Пыль удаляется воздухом, подаваемым автоматическим соплом. Транспортер останавливается специальным датчиком, определяющим положение заготовки. |
 |
ПневмозахватНадежно удерживает деталь, когда она перемещается во время присадки. |
 |

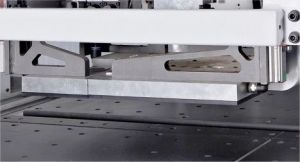

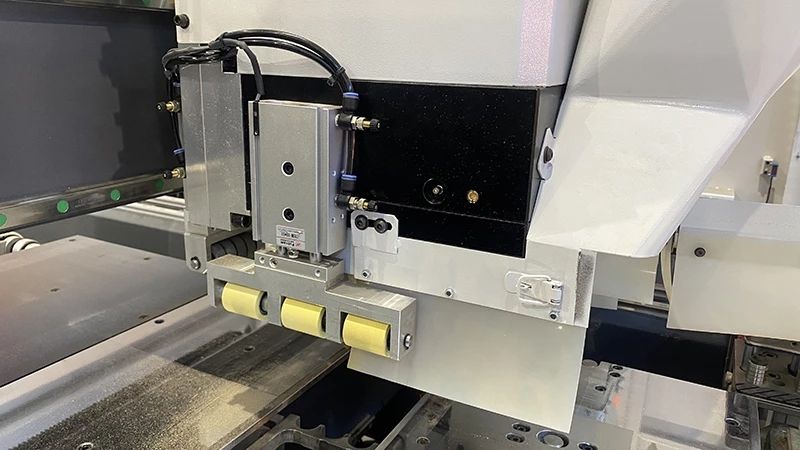

Вертикальный прижимЗакрепляет заготовку и предотвращает ее смещение во время сверления и фрезеровки. Синхронизируется со сверлильным узлом и имеет дополнительную прижимную рампу. |
 |

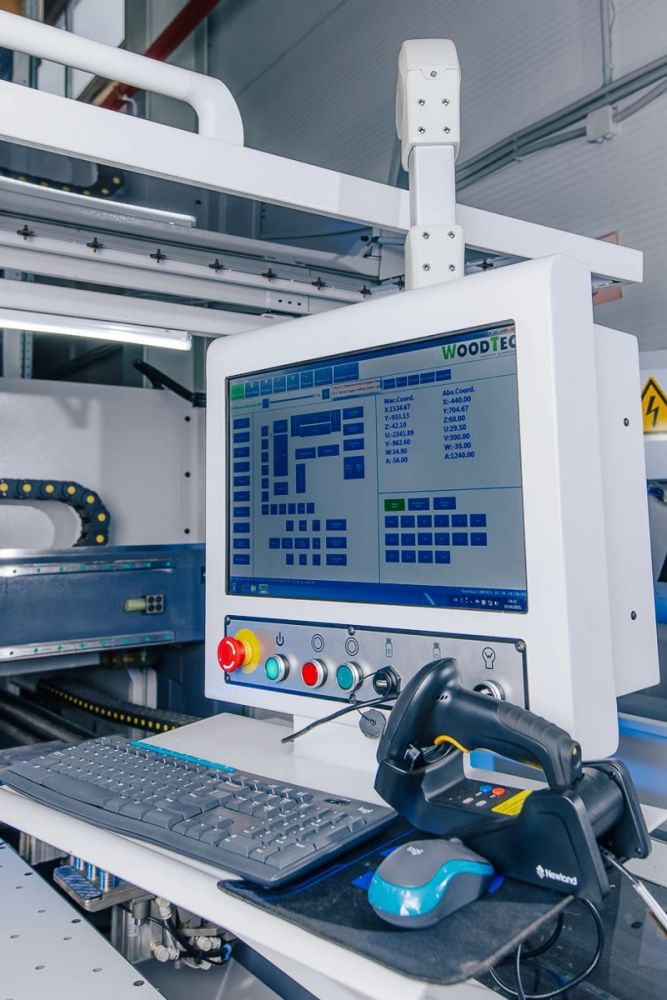

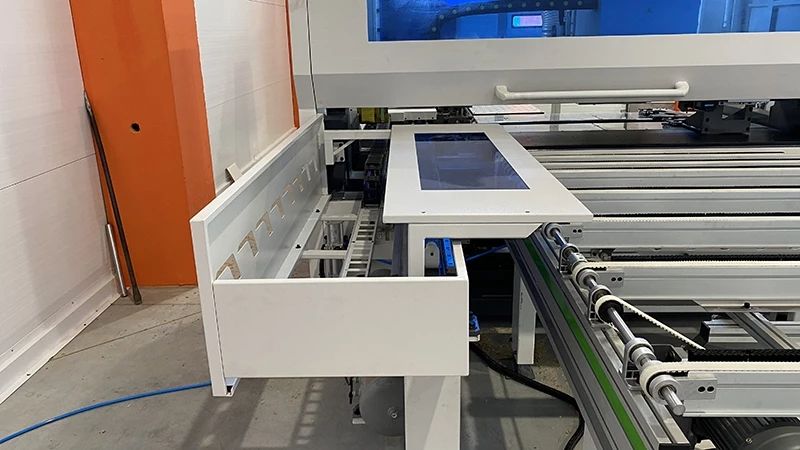

Эффективный пульт управленияСистема CAD/CAM работает на ОС Windows. Имеет функцию сканирования штрих-кодов. Может работать с российскими CAD-программами «БАЗИС», «К3», bCAD. |
 |

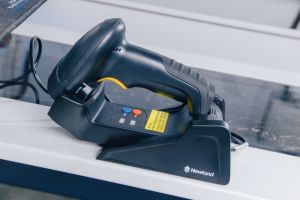

Считыватель штрих-кодовНа 20% уменьшает время, затрачиваемое при переходе на другие карты присадки, а также количество брака из-за человеческого фактора. |
 |

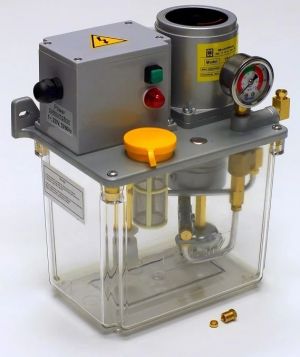

Система смазкиПредотвращает повреждение различных узлов станка из-за недостаточности смазки или ее избытка. |
 |

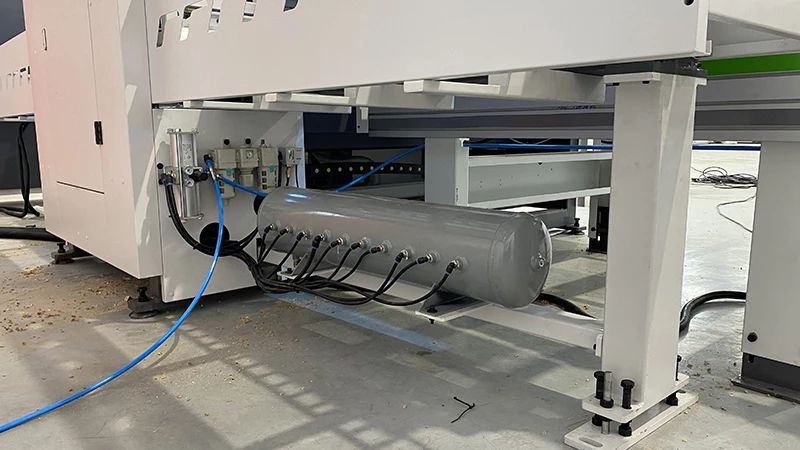

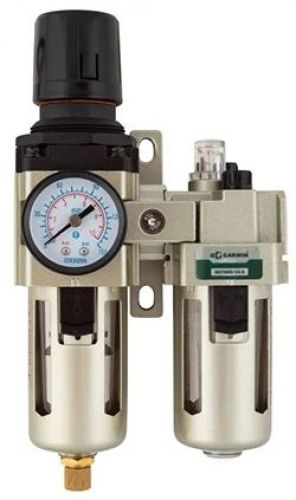

Устройство подготовки сжатого воздухаУдаляет влагу, которая может вывести оборудование из строя, а также обеспечивает высокое качество сжатого воздуха, с помощью которого работает станок. |
 |

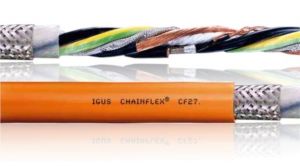

Высокопрочный полимерный кабельИзготовлен ведущей немецкой компанией igus, продукция которой отличается высоким качеством, долговечностью и отсутствием необходимости в техобслуживании. |
 |

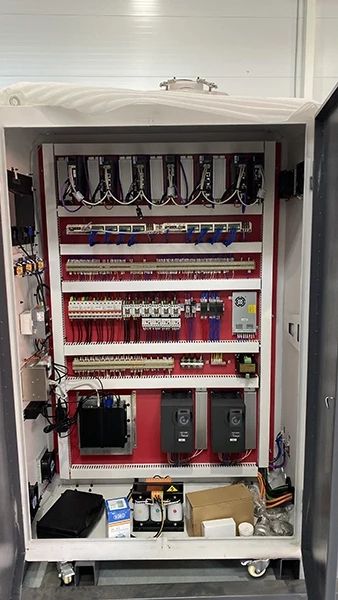

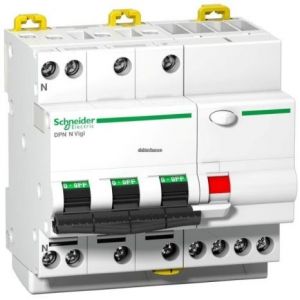

Высококачественные электрические компонентыРазработаны и изготовлены лидером в своей отрасли – немецкой компанией Schneider Electric. |
Технические характеристики
| Длина заготовки, наибольшая, мм | 3000 |
| Длина заготовки, наименьшая, мм | 150 |
| Ширина заготовки, наибольшая, мм | 1200 |
| Ширина заготовки, наименьшая, мм | 30 |
| Толщина заготовки, наибольшая, мм | 50 |
| Толщина заготовки, наименьшая, мм | 8 |
| Тип электродвигателей перемещения | Серводвигатели |
| Тип перемещения по осям X / Y / Z | Шарико-винтовая пара |
| Скорость перемещения оси X, максимальная, м/мин | 130 |
| Скорость перемещения оси Y, максимальная, м/мин | 60 |
| Система управления | SYNTEC (Тайвань) |
| Сверлильная голова | Тайвань |
| Количество шпинделей для сверления в пласть заготовки, шт. | 12 |
| Кол-во шпинделей для сверления в пласть заготовки снизу, шт. | 7 |
| Количество шпинделей для сверления в торцы заготовки, шт. | 8 (X: 2 + 2; Y: 2 + 2) |
Фрезерный узел (два шпинделя)
| Мощность шпинделя, кВт | 6 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
Габаритные размеры (в упаковке)
| Длина, мм | 5100 |
| Ширина, мм | 2510 |
| Высота, мм | 1800 |
| Вес, кг | 3500 |
Транспортные данные
| Количество мест | 3 |
|---|---|
| Место: 1 | |
| Длина | 2,52 м |
| Ширина | 2,02 м |
| Высота | 2,5 м |
| Вес (место 1) | 3500 кг |
| Объём | 12,73 м³ |
| Место: 2 | |
| Длина | 2 м |
| Ширина | 2 м |
| Высота | 0,9 м |
| Объём | 3,6 м³ |
| Место: 3 | |
| Длина | 4,9 м |
| Ширина | 0,75 м |
| Высота | 1,65 м |
| Объём | 6,06 м³ |
| Общий вес | 3500 кг |
| Общий объём | 22,39 м³ |
Характеристики
Основные характеристики
-
Диапазон скоростей шпинделя, об/мн0 - 18 000
-
Вес, кг3500
-
Мин. размеры заготовки, мм150 х 30 х 8
-
Мощность шпинделя, кВт6
-
Тип двигателяСерводвигатели
-
Размеры станка (Д x Ш x В), мм5100 x 2510 x 1800
-
Макс. размеры заготовки, мм3000 х 1200 х 50
-
Тип цангиER32
-
Посадочный диаметр инструмента (наибольший), мм20
-
Тип перемещения по осям X / Y / ZШарико-винтовая пара
-
Скорость перемещения оси X, максимальная, м/мин130
-
Скорость перемещения оси Y, максимальная, м/мин60
-
Система управленияSYNTEC (Тайвань)
-
Количество шпинделей для сверления в пласть заготовки, шт.12
-
Количество шпинделей для сверления в пласть заготовки снизу, шт.7
-
Количество шпинделей для сверления в торцы заготовки, шт.8 (X: 2 + 2; Y: 2 + 2)
-
Сверлильная головаТайвань
