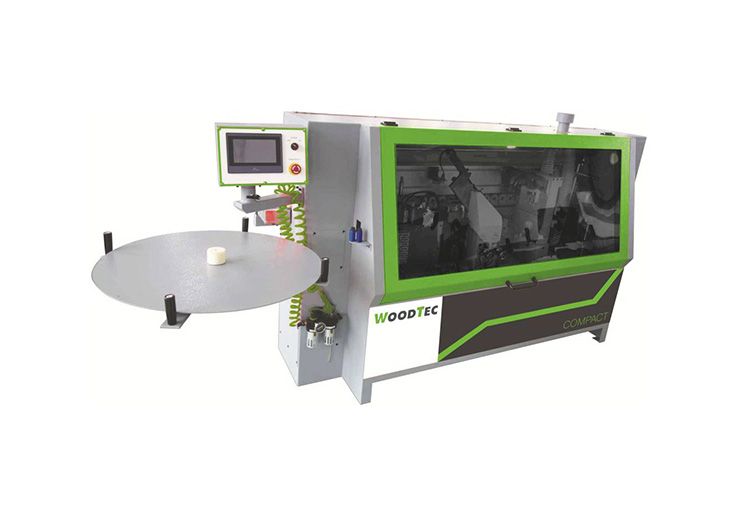

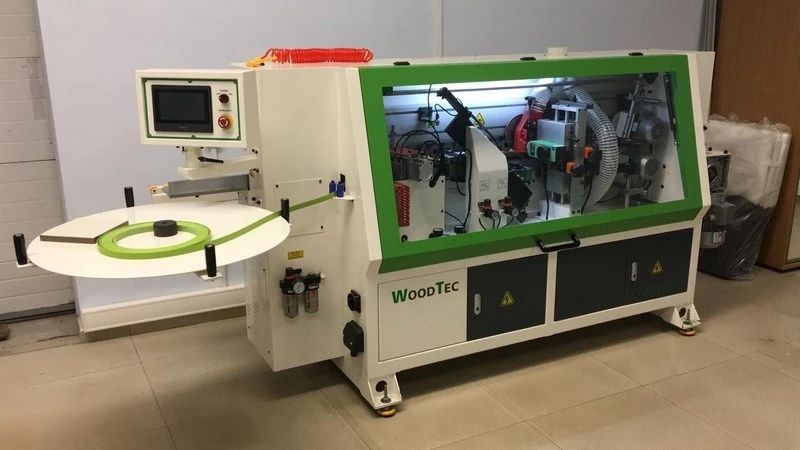

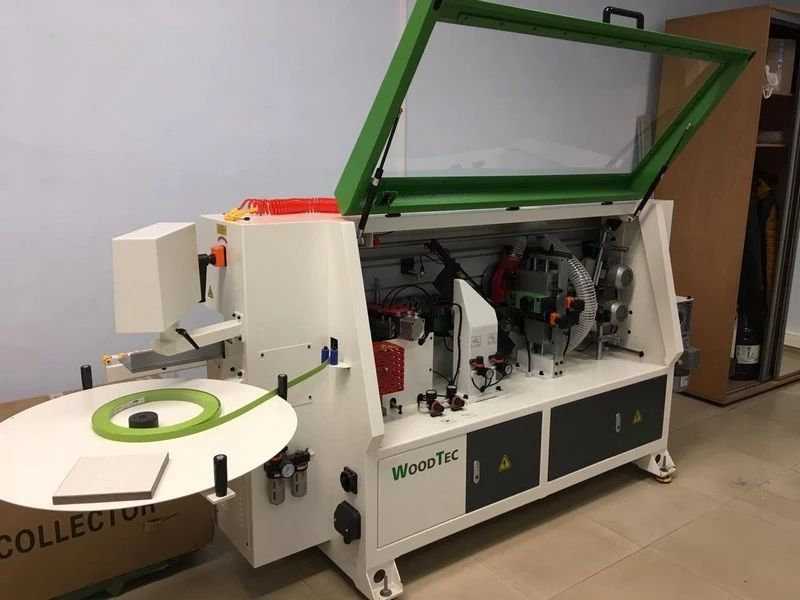

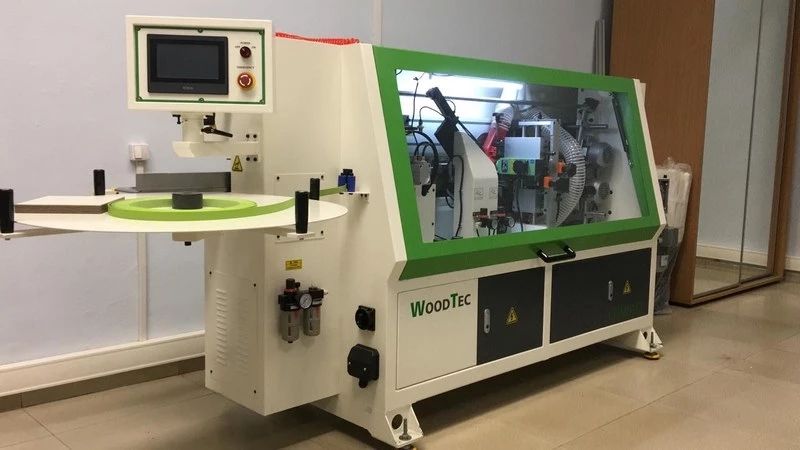

Автоматический кромкооблицовочный станок WoodTec Compact

Артикул: WT Compact

В корзину Узнать цену

Станок WoodTec Compact наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Описание

Станок WoodTec Compact наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.

Схема обработки

1. Подача кромки 2. Клеевой узел 3. Гильотина
 4. Пресс группа
5. Узел 2-х моторной торцовки 6. Чистовой узел фрезерования свесов 7. Узел радиусной циклевки 8. Полировальный узел

Отличительные особенности

  • Скорость подачи 12,5 м/мин.
  • Подогрев направляющей линейки.
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
  • Торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
  • Циклевка радиусная.
  • Полировальный узел 2 х 0,18 кВт 1400 об/мин.
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.
  • Магазин подачи рулонного кромочного материала.
  • Пульт управления на передней панели станка.
  • Поддерживающий суппорт для габаритных заготовок.
  • Регулятор сжатого воздуха.

Конструкция станка

Устройство для нанесения клея

С высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка (объем – 1,5 л) под валом, наносящим клей, облегчает обслуживание устройства.

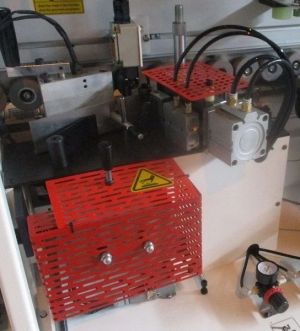

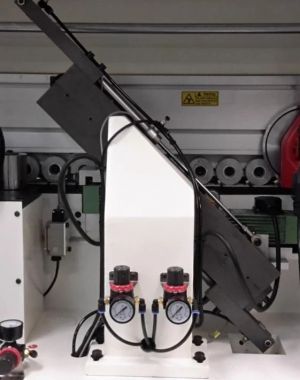

Двухмоторный торцовочный узел

Две пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Скорость вращения – 12 000 оборотов в минуту.

Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла.

Характеристики пил: Ø80 х Ø22, Z = 20.

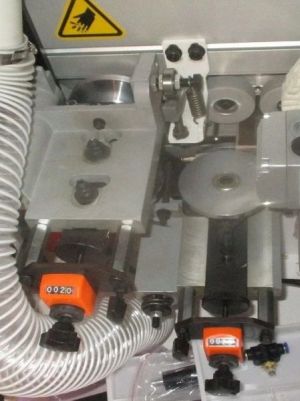

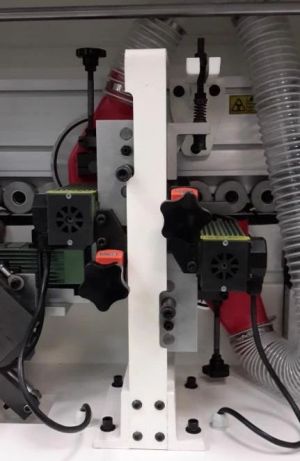

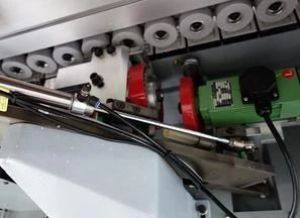

Фрезер для снятия свесов

Данный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 370 Вт и скоростью 12000 оборотов в минуту и счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. Припуск на сторону составляет 2 мм.

Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Устройство радиусной цикли

После фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров.

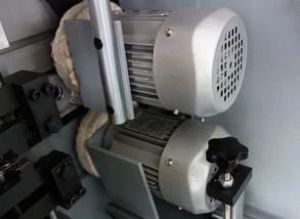

Система полировки

В этом узле кромка изделия проходит финальную обработку и приобретает блестящую поверхность, очищается от грязи, восстанавливает свой цвет после циклевки. Также притупляется острый край тонкой кромки. Узел имеет два полировочных диска, два мотора мощностью по 180 Вт, а также систему настройки угла наклона.

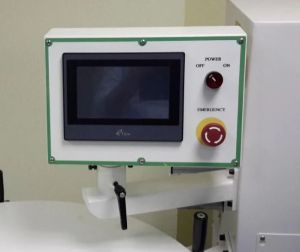

Современный пульт управления

На сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы.

Рукоятка для настройки на толщину детали

Имеет цифровой индикатор и не требует дополнительного закрепления.

Дополнительные комплектующие

  • Клей-расплав WT-20 PRO (€154)
    Скорость подачи: 6 - 18 м/мин
    Рабочая температура: 160 - 210°С
    Упаковка: 25 кг
  • Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
  • Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
  • Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)
  • Поршневой компрессор WoodTec WT-C 5,5W 135L ($920) – фото
    Давление: 8 бар
    Объем: 135 л
    Вес: 180 кг

Запчасти

Артикул Фото Наименование Цена

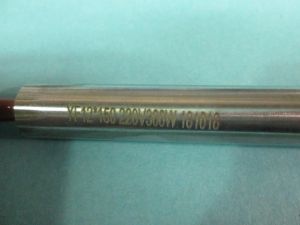

З 246675 ТЭН пальчиковый 12 x 150 $25

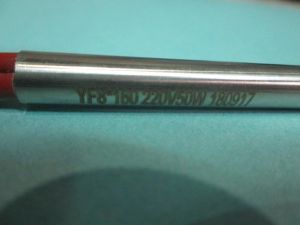

З 246495 ТЭН пальчиковый 8 x 160 $25

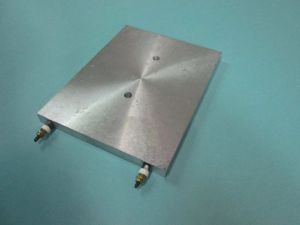

З 246494 ТЭН пластинчатый 204 x 158 220 V / 1200 W $50

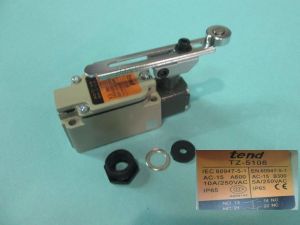

З 246504 Выключатель концевой TZ-5108 $14

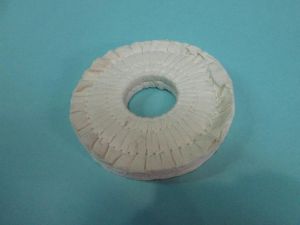

З 246493 Круг полировальный $14

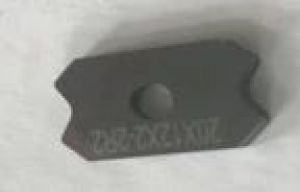

З 270754 Нож (Цикля) 20 х 12 х 2 - 2R2 $8
З 246490 Нож для Compact $8

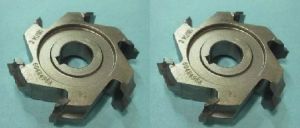

З 269818 Фрезы (комплект из 2 шт.) для снятия свесов $150

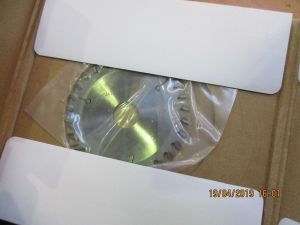

З 269820 Фрезы на торцовочный узел (2 шт.) 104 x 3,0 / 2,0 x 22 x 30Т-ВС $150

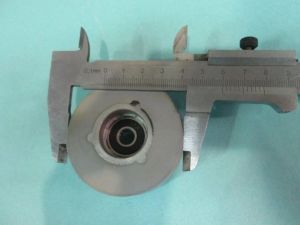

З 246496 Ролик прижимной балки $7

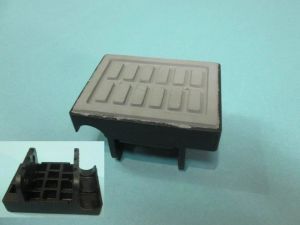

З 246497 Пластина транспортерной ленты $8

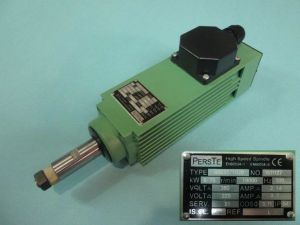

З 246488 Электродвигатель HSE55/102B 0,75 кВт (L) торцовочного узла левого вращения $360
З 246673 Электродвигатель HSE55/102B 0,75 кВт (R) торцовочного узла правого вращения $360
З 246489 Электродвигатель HSE55/62B 0,35 кВт (L) снятия свесов левого вращения $360
З 246672 Электродвигатель HSE55/62B 0,35 кВт (R) снятия свесов правого вращения $360

Технические характеристики

Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 10 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 150 x 100
Скорость подачи, м/мин 12,5
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,22
Обороты пил, об/мин 12000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм Z = 4; R2
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,37
Обороты, об/мин 12000
Полировальный узел, кВт 2 х 0,18
Обороты, об/мин 1400
Общая мощность, кВт 5,5
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5

Габаритные размеры

Длина, мм 2750
Ширина, мм 750
Высота, мм 1300
Вес, кг 660

Транспортные данные

Количество мест 1
Место: 1
Длина 2,75 м
Ширина 0,75 м
Высота 1,3 м
Вес (место 1) 660 кг
Объём 2,68 м³
Общий вес 660 кг
Общий объём 2,68 м³

Характеристики

Основные характеристики

  • Размеры станка (Д x Ш x В), мм
    2750 x 750 x 1300
  • Обороты пил, об/мн
    12000
  • Давление сжатого воздуха, бар
    6,5
  • Питающее напряжение, В
    380
  • Общая мощность, кВт
    5,5
  • Мощность полировального узла, кВт
    2 х 0,18
  • Мощность двигателей фрезерного узла, кВт
    2 x 0,37
  • Мощность двигателей чистовой торцовки, кВт
    2 х 0,22
  • Скорость подачи, м/мин
    12,5
  • Размеры обрабатываемой детали (мин.) - длина x ширина, мм
    150 x 100
  • Толщина детали (мин/макс), мм
    12 - 55
  • Толщина кромочного материала, мм
    0,4 - 3
  • Вес, кг
    660
  • Обороты двигателей фрезерного узла, об/мн
    12000
  • Обороты полировального узла, об/мн
    1400
  • Фрезы узла снятия свесов кромки по плоскости, мм
    Z = 4; R2
