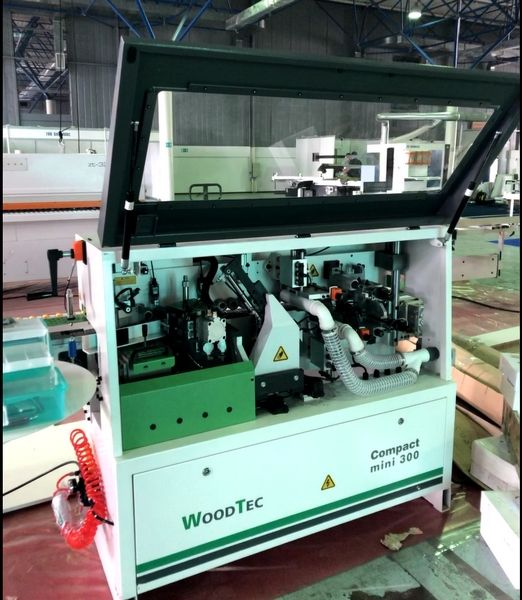

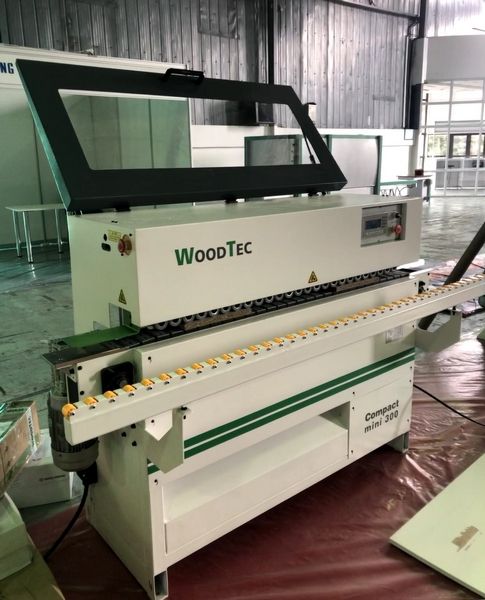

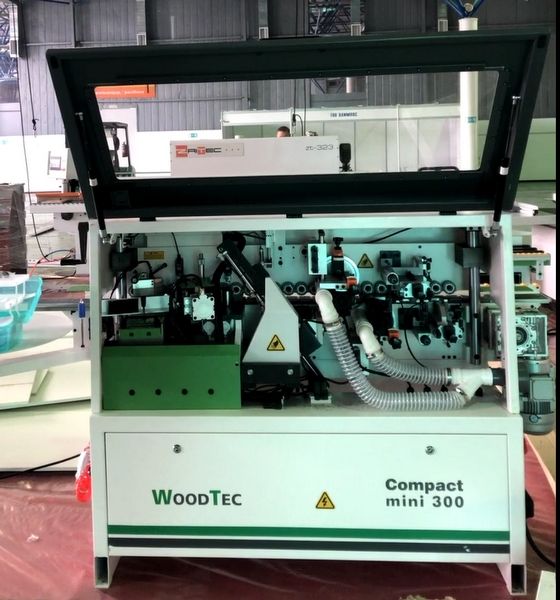

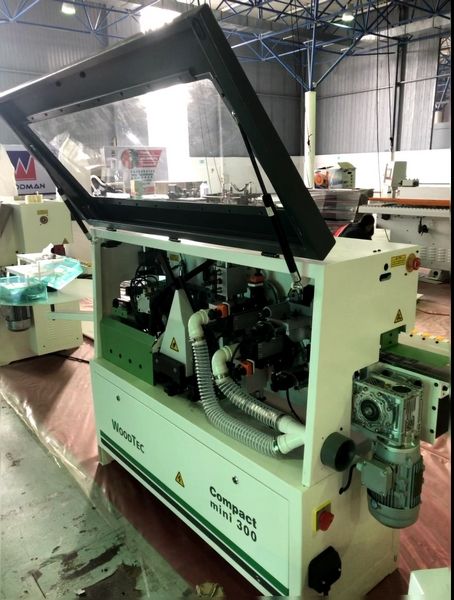

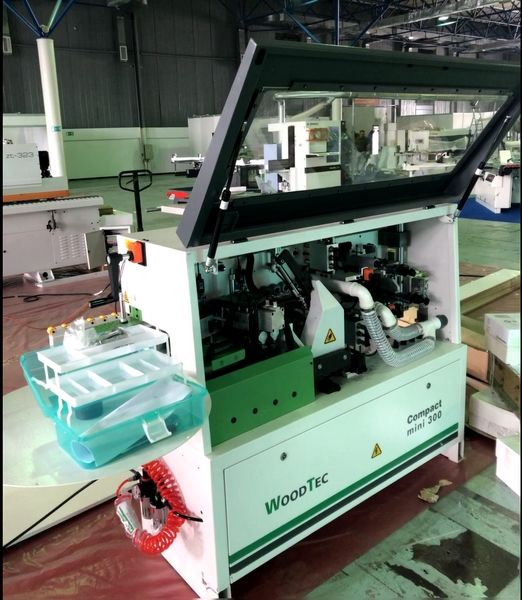

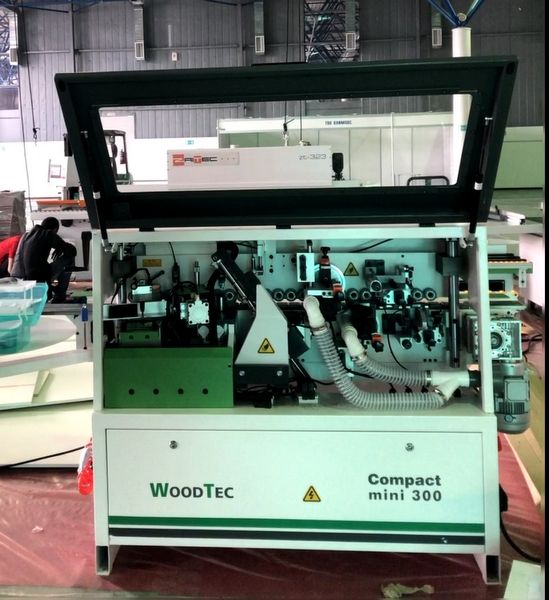

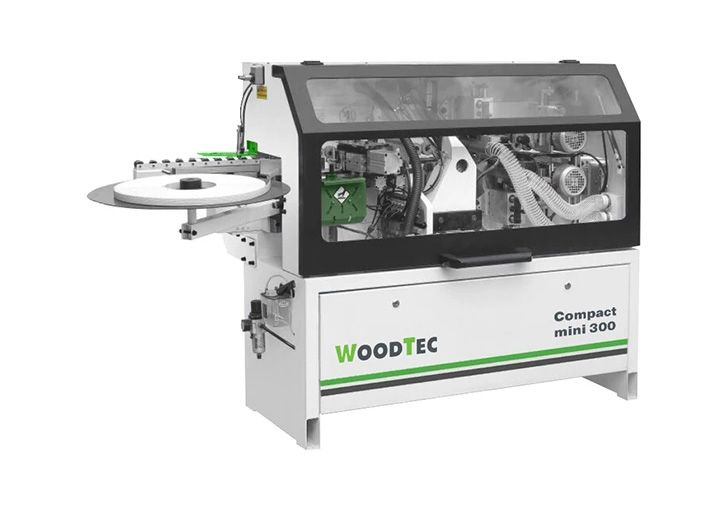

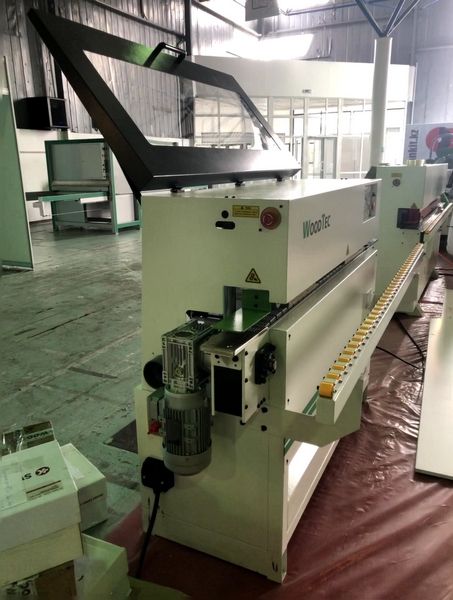

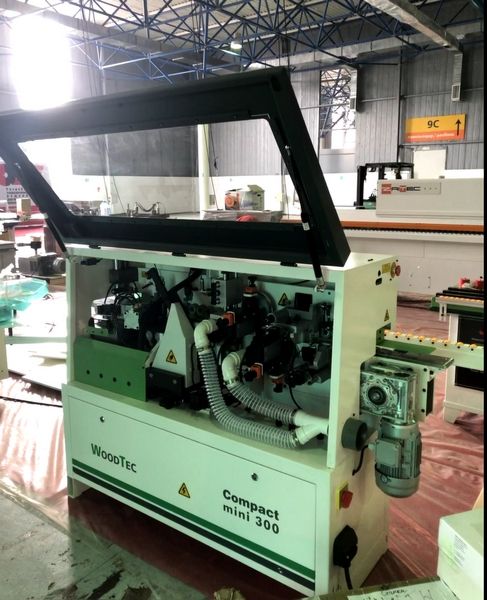

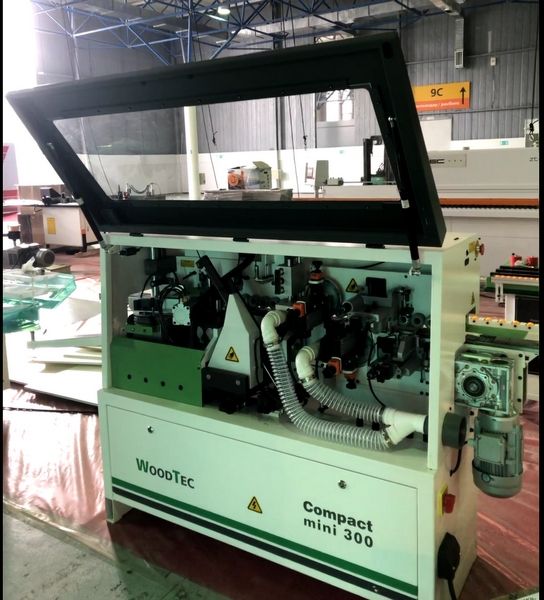

Автоматический кромкооблицовочный станок WoodTec Compact mini 300
Артикул: Compact mini 300
Станок WoodTec Compact mini 300 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Описание
Станок WoodTec Compact mini 300 наносит на плитные материалы прямую кромку из ПВХ, АБС и других материалов толщиной до 3 мм.
Схема обработки
| 1. Подача кромки | 2. Клеевой узел | 3. Гильотина | |
  |
  |
  |
|
| 4. Пресс группа | 5. Узел торцовки | 6. Фрезерование свесов | 7. Узел радиусной циклевки |
  |
  |
  |
  |
Отличительные особенности
- Скорость подачи 8 м/мин.
- Бачок для клея-расплава с электронным блоком контроля температуры.
- Регулировка количества наносимого клея.
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
- Торцовочный узел для обрезки переднего и заднего свесов пилой.
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
- Циклевка радиусная.
- Магазин подачи рулонного кромочного материала.
- Пульт управления на панели станка.
- Поддерживающий суппорт для габаритных заготовок.
- Регулятор сжатого воздуха.

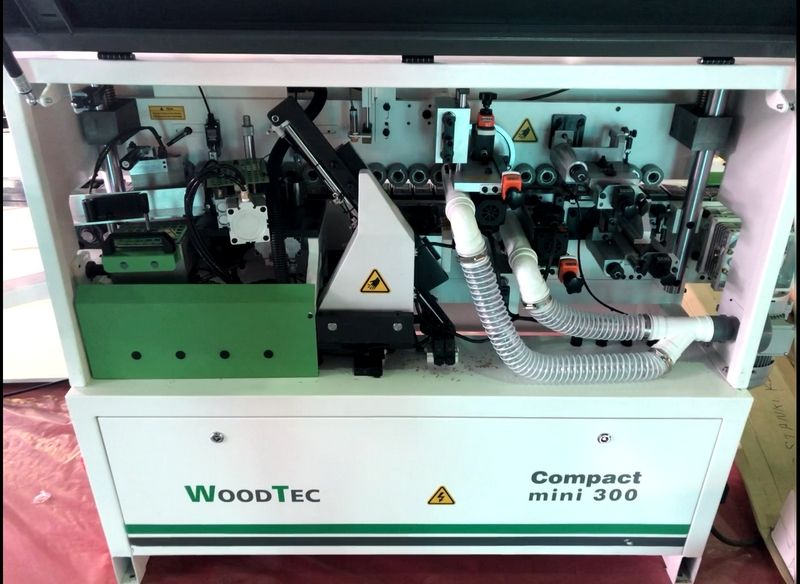

Конструкция станка
 |
Устройство для нанесения клеяС высокой точностью настраивает необходимое количество клея и аккуратно наносит его на изделие. Оператору не нужно проводить регулировку на толщину материала – это позволяет сэкономить время. Расположение бачка (объем – 1,5 л) под валом, наносящим клей, облегчает обслуживание устройства. |
 |
Двухмоторный торцовочный узелДве пилы установлены на противоположных сторонах и передвигаются по одной направляющей призматической формы. Каждая из них имеет отдельный двигатель мощностью 220 Вт. Скорость вращения – 12 000 оборотов в минуту. Простая конструкция пневматической системы и линейное движение, а также призматическая направляющая обеспечивают высокую стабильность и надежность узла. |
 |
Фрезер для снятия свесовДанный узел фрезерует нижний и верхний свесы заготовки. Система имеет два двигателя мощностью по 370 Вт и скоростью 12000 оборотов в минуту и счетчики для перенастройки на толщину кромочного материала. Вертикальные копиры имеют круглую форму и большой диаметр, что обеспечивает плавный заход на изделие и защищает облицованную поверхность от повреждений. Припуск на сторону составляет 2 мм. |
 |
Устройство радиусной циклиПосле фрезерования изделие обрабатывается узлом радиусной цикли, который удаляет микроволны по радиусной поверхности кромочного материала. Профиль детали точно отслеживается с помощью двух круглых копиров. Узел имеет мощный аспиратор и контейнер, в который направляется стружка. |
 |
Современный пульт управленияНа сенсорном экране отображается информация о температуре клея, о состоянии узлов станка, о неисправностях, а также другие данные, необходимые оператору для качественного выполнения работы. |
 |
Рукоятка для настройки на толщину деталиИмеет цифровой индикатор и не требует дополнительного закрепления. |
 |
Надежный конвейерПолукруглая направляющая проходит термообработку, что обеспечивает высокую точность движения и износостойкость башмаков, а также долговечность узла в целом. Прижимные ролики из резины, установленные в два ряда, обеспечивают точное перемещение изделий. |
 |
ПневмоштокПредотвращает попадание заготовки в рабочую зону раньше необходимого времени. |
Дополнительные комплектующие
- Клей-расплав WT-20 PRO (€154)
Скорость подачи: 6 - 18 м/мин
Рабочая температура: 160 - 210°С
Упаковка: 25 кг - Пылеулавливающий агрегат WoodTec AirFlow 3150 ECO ($450)
- Пылеулавливающий агрегат WoodTec AirFlow 4450 ECO ($869)
- Пылеулавливающий агрегат WoodTec AirFlow 6000 ECO ($979)
Технические характеристики
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали (мин/макс), мм | 12 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 250 х 110 |
| Скорость подачи, м/мин | 8 |
| Мощность двигателей чистовой торцовки (1 шт.), кВт | 0,22 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 |
| Обороты, об/мин | 12 000 |
| Общая мощность, кВт | 3,7 |
| Питающее напряжение, В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
Габаритные размеры
| Длина, мм | 1980 |
| Ширина, мм | 650 |
| Высота, мм | 1220 |
| Вес, кг | 520 |
Транспортные данные
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,75 м |
| Ширина | 1,1 м |
| Высота | 1,35 м |
| Вес (место 1) | 520 кг |
| Объём | 4,1 м³ |
| Общий вес | 520 кг |
| Общий объём | 4,1 м³ |
Характеристики
Основные характеристики
-
Размеры станка (Д x Ш x В), мм1980 x 650 x 1220
-
Питающее напряжение, В380
-
Общая мощность, кВт3,7
-
Мощность двигателей фрезерного узла, кВт2 x 0,37
-
Мощность двигателей чистовой торцовки, кВт0,22
-
Скорость подачи, м/мин8
-
Размеры обрабатываемой детали (мин.) - длина x ширина, мм250 х 110
-
Толщина детали (мин/макс), мм10 - 50
-
Толщина кромочного материала, мм0,4 - 3
-
Вес, кг520
-
Давление сжатого воздуха, бар6,0
-
Обороты пил, об/мн12000
-
Обороты двигателей фрезерного узла, об/мн12000
