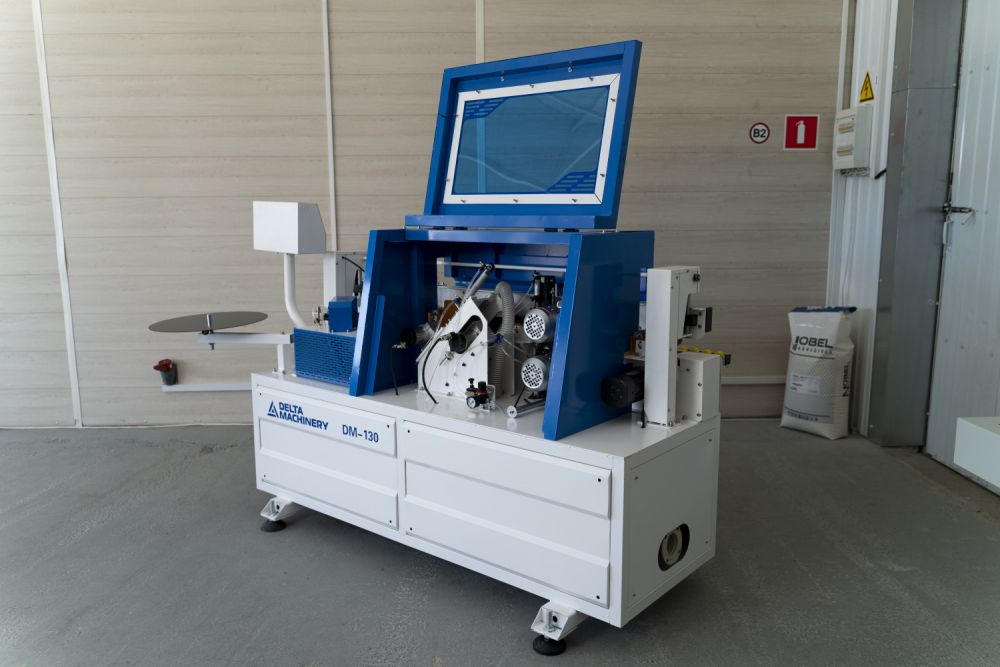

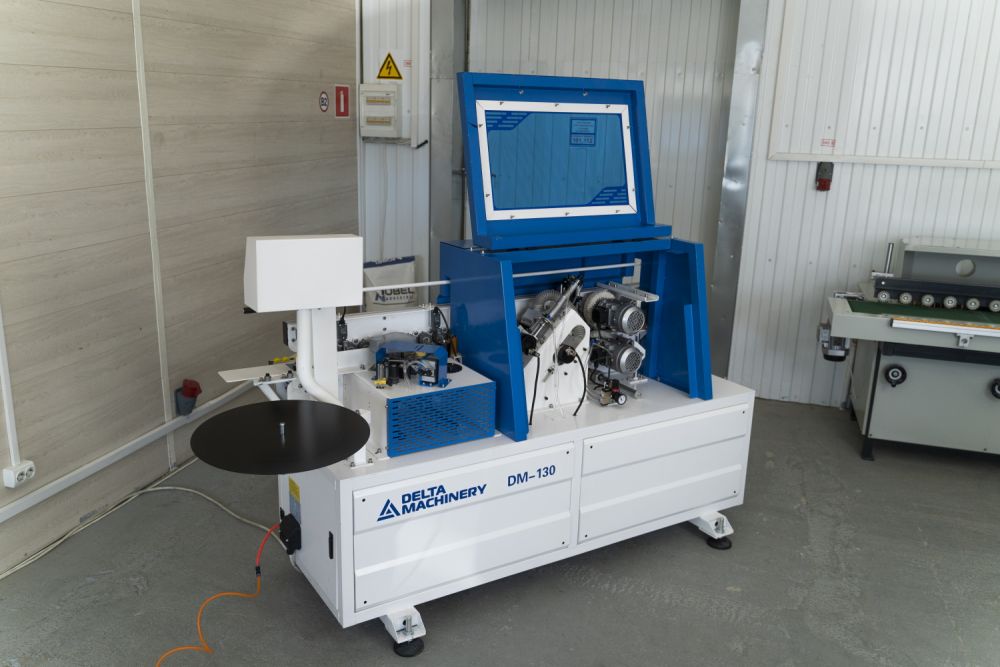

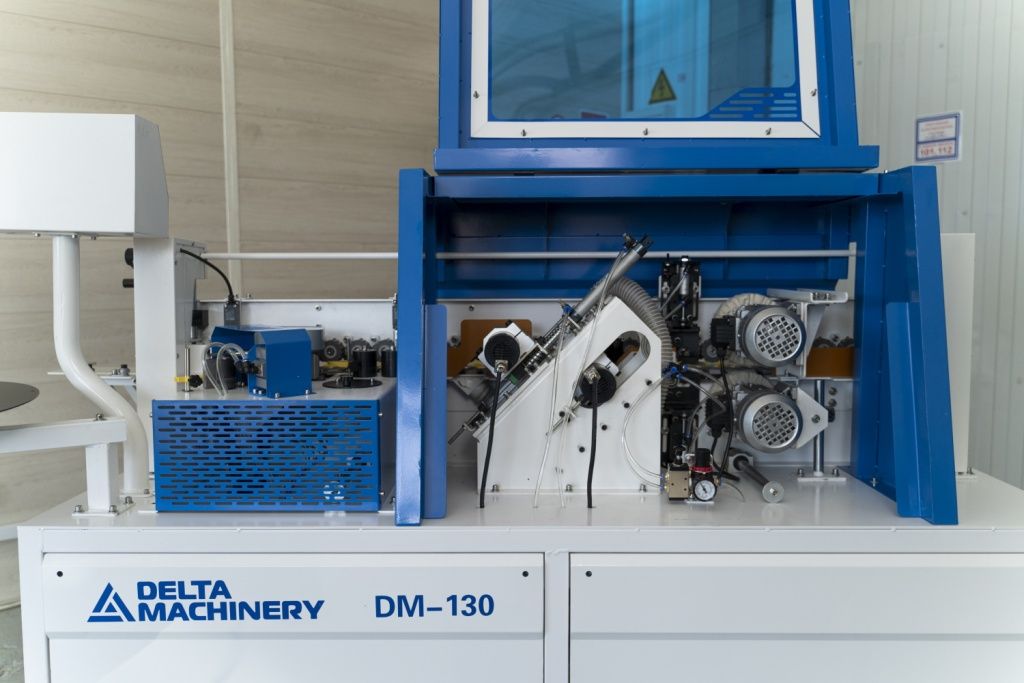

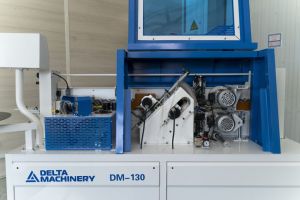

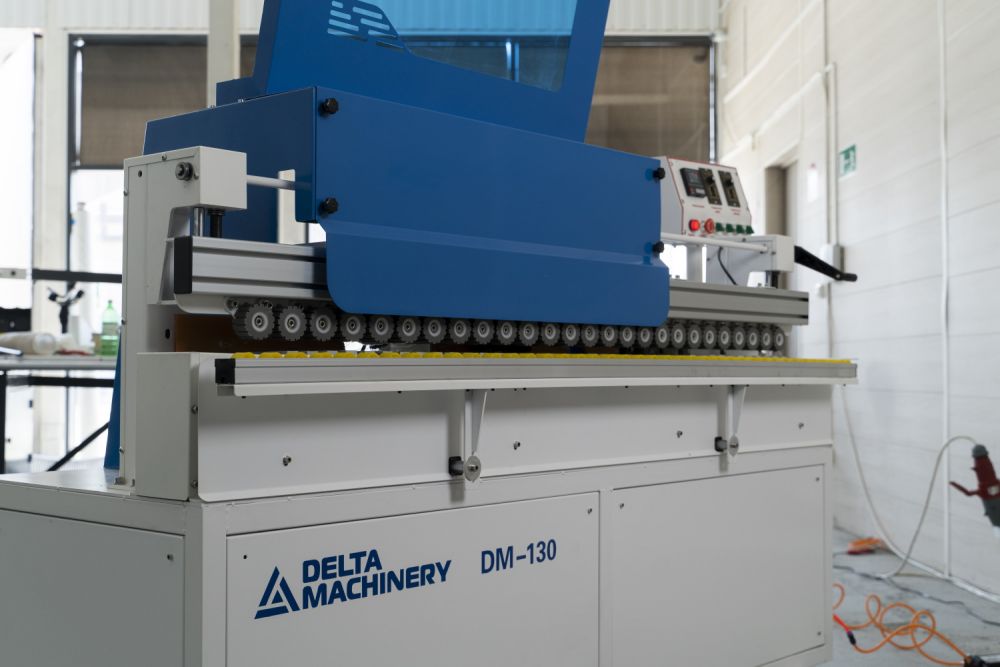

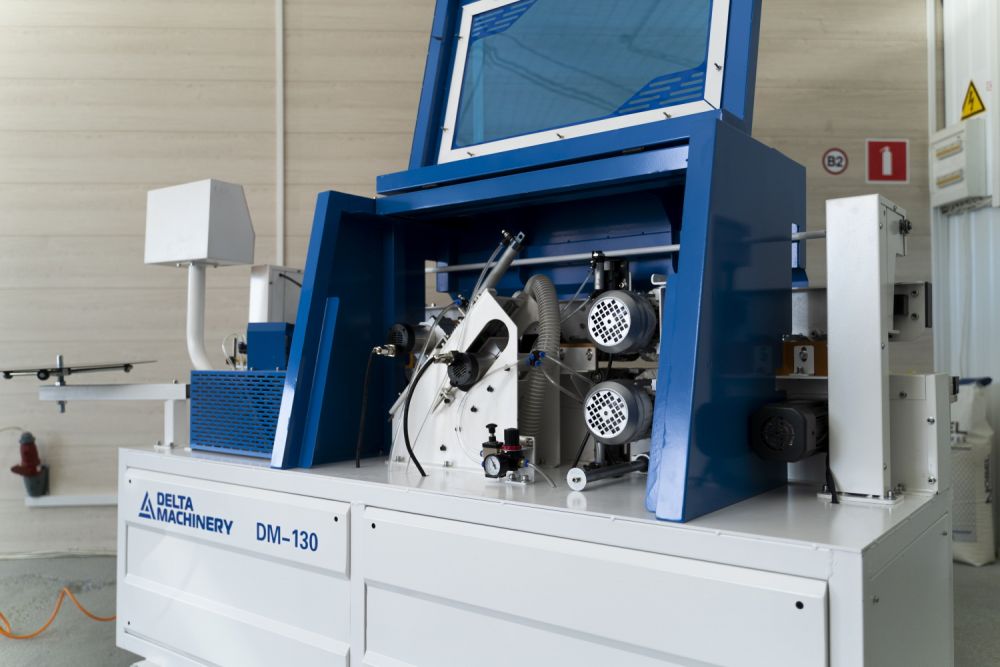

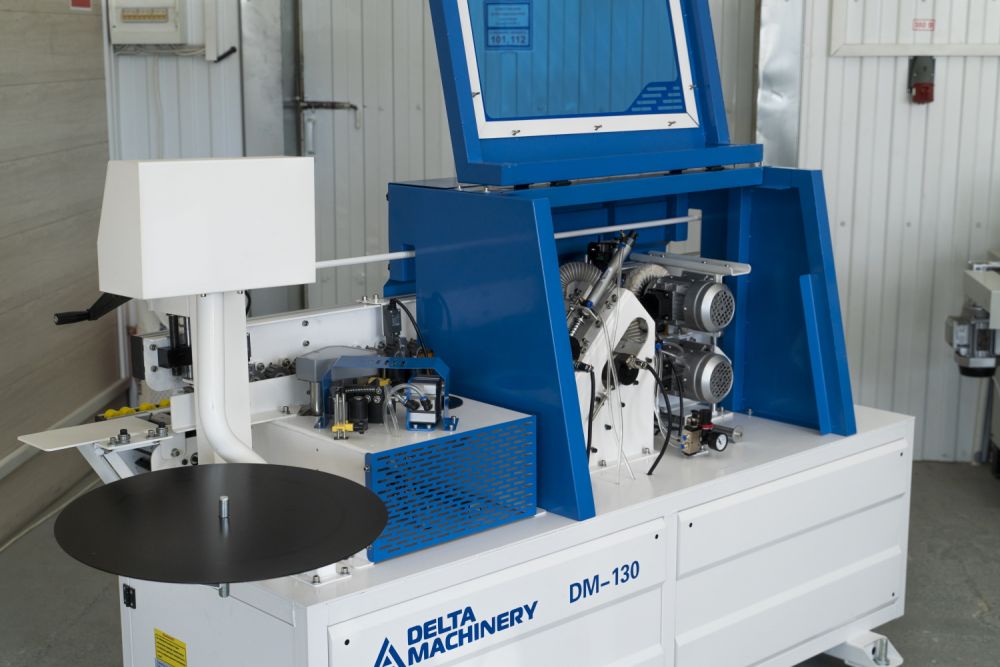

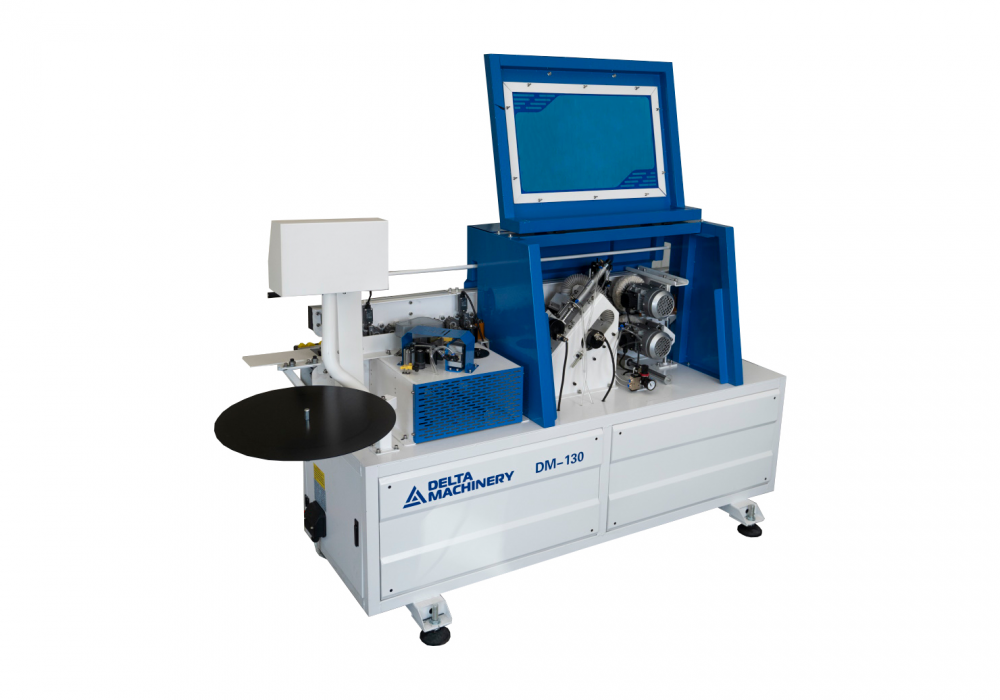

Автоматический кромкооблицовочный станок DELTAMACHINERY DM-130
Артикул: DM-130
DELTAMACHINERY DM-130 – высокопроизводительный и надежный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
Описание
DELTAMACHINERY DM-130 – высокопроизводительный и надежный станок для приклеивания кромочного материала на прямолинейные заготовки деталей мебели, а также для снятия свесов с заранее приклеенной кромки.
С помощью данного оборудования можно изготавливать стандартную корпусную, офисную и кухонную мебель, а также выполнять индивидуальные заказы по созданию эксклюзивных образцов.
Агрегат работает с натуральным шпоном и синтетическими кромочными материалами – АБС, ПВХ, меламином и другими. Кромка из магазина и заготовка подаются автоматически.
Особенности станка
- Скорость подачи 0-10 м/мин
- Транспортер для автоматической подачи заготовки в зону обработки
- Клеевой узел для нанесения клея расплава на прямолинейные заготовки
- Бачок для клея-расплава с электронным блоком контроля температуры
- Два клеенаносящих вала
- Резервуар для клея под клеенаносящими валами
- Регулировка количества наносимого клея
- Магазин подачи рулонного кромочного материала
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с максимальным сечением 2x40 мм
- Приводной ролик с плавным изменением скорости подачи
- Двухмоторный торцовочный агрегат
- Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- Циклевочный агрегат с пневматическим приводом
- Узел полировки двухмоторный с фетрами для полировки кромочного материала
Назначение
 |
| Обработка прямолинейных деталей |
Конструкция станка
 |
 |
Компактная конструкцияСтанок разработан таким образом, чтобы его можно было разместить в маленьких производственных помещениях. Это было достигнуто за счет уменьшения длины агрегата и компактного размещения узлов. |

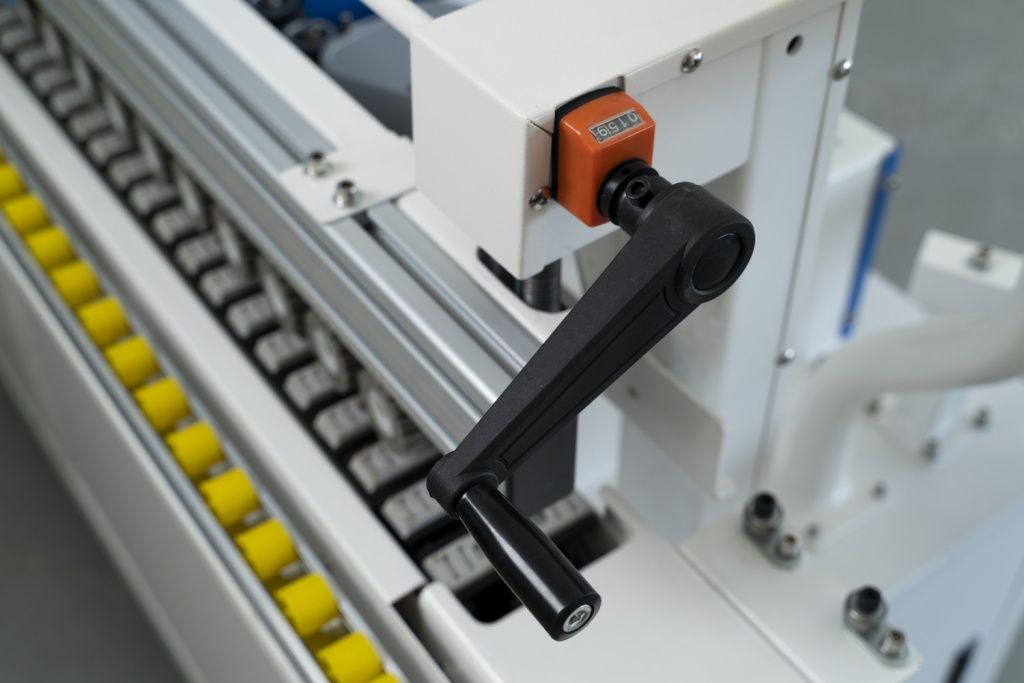

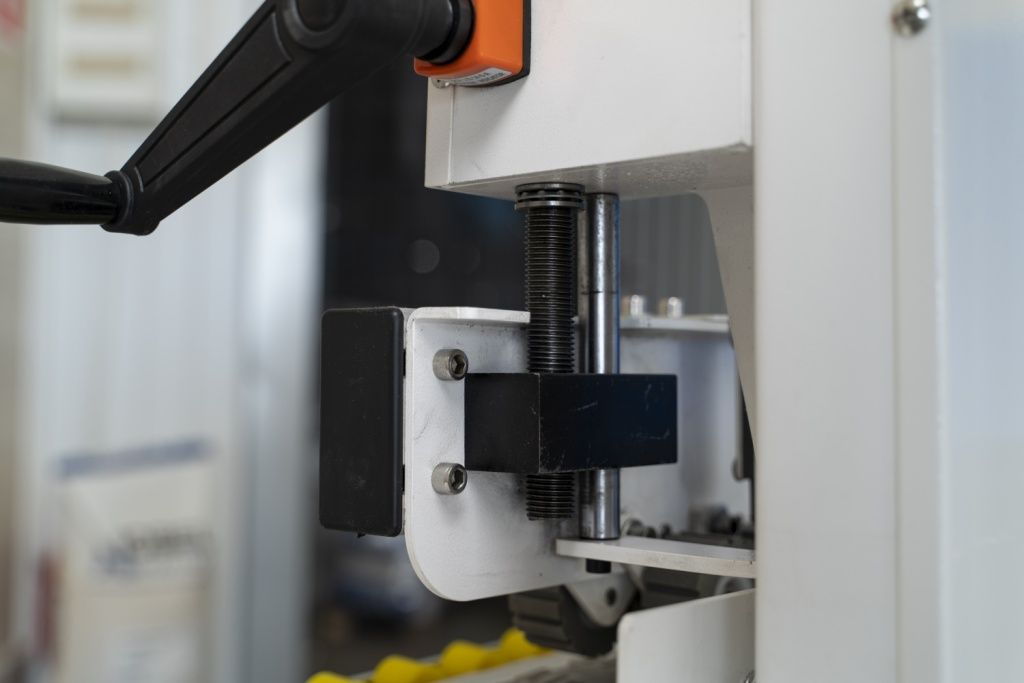

Настройка на толщину деталиВращая ручку, оператор приводит в движение привод, с помощью которого устанавливается необходимая толщина детали. Текущее положение отображается на цифровом счетчике. |
 |
 |
Регулировка прижимаОсуществляется с помощью винта. |

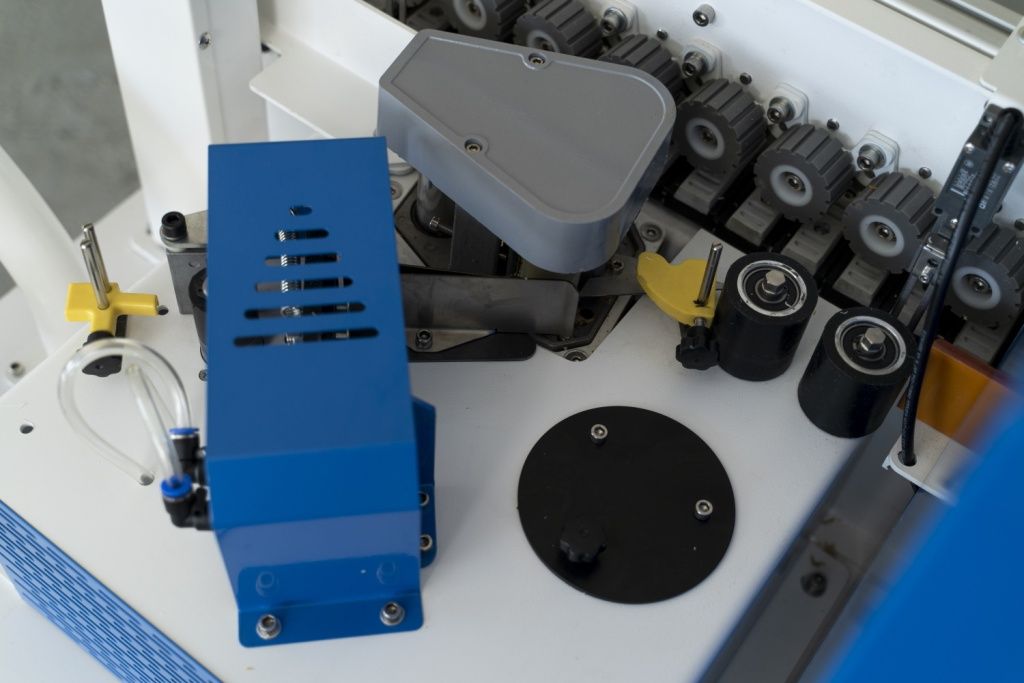

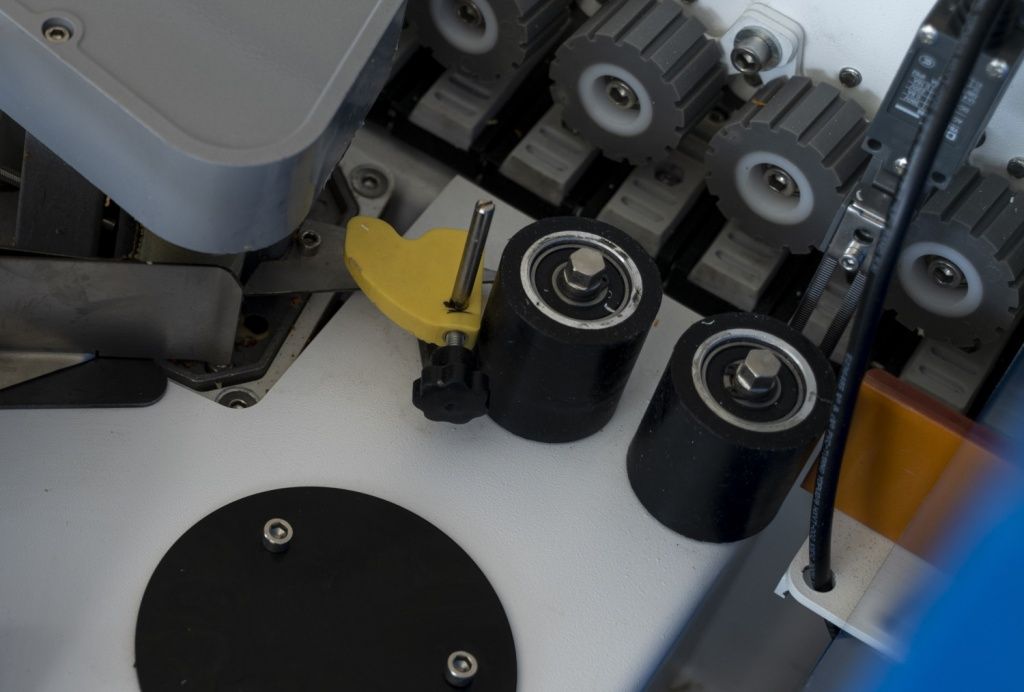

Прижимное устройствоПредставляет собой два обрезиненных ролика, которые прочно закрепляют кромку на поверхности заготовки. |
 |
 |

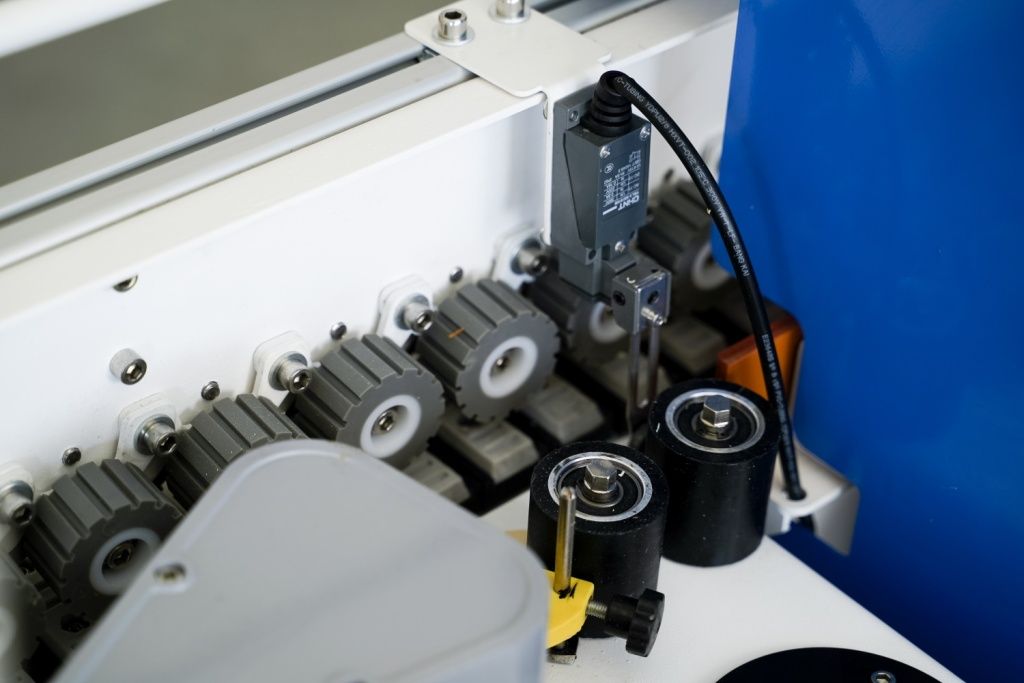

Датчик позиционированияПоложение заготовки отслеживается с помощью концевого выключателя, который передает сигнал. |

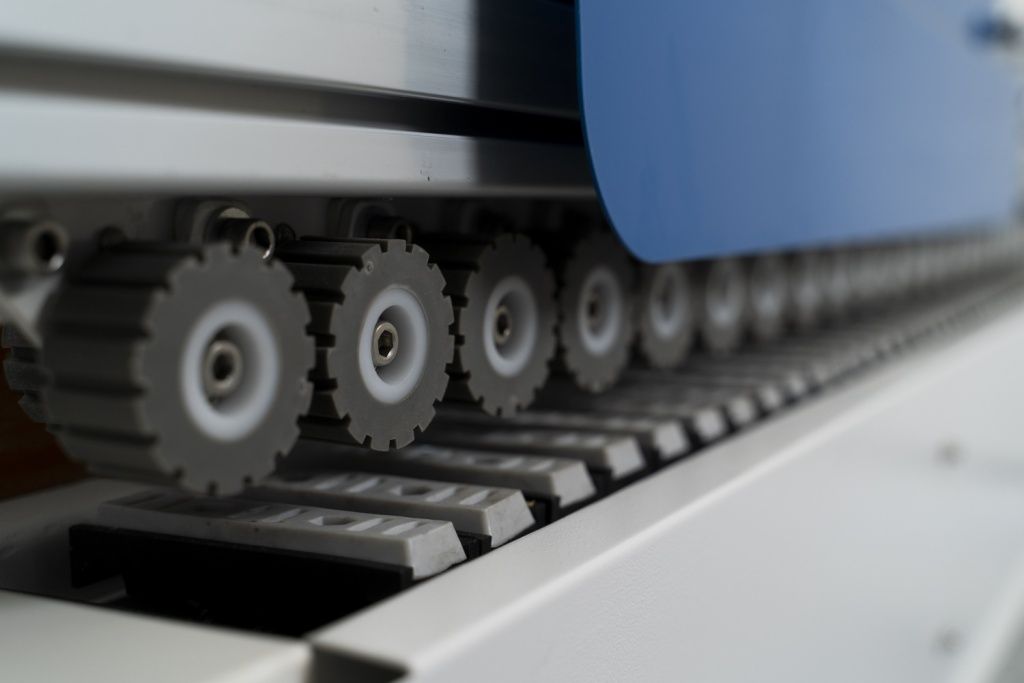

Цепной конвейер с прорезиненными подушкамиПрочно удерживает и плавно передвигает деталь в течение всего процесса обработки. |
 |
 |

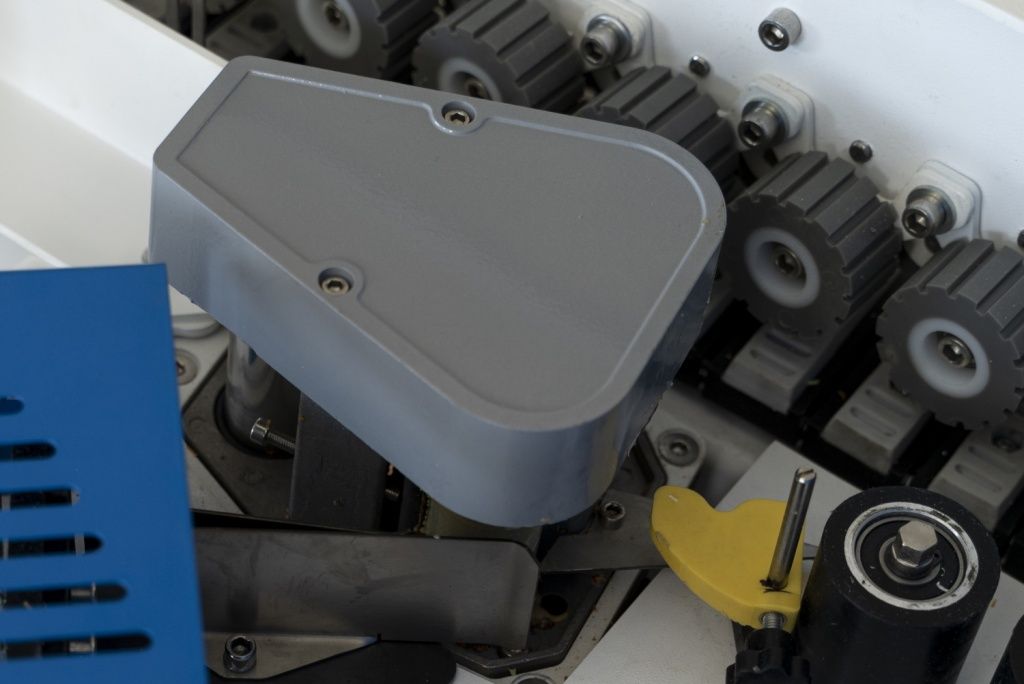

Защитная крышка гильотиныИсключает производственные травмы в результате попадания рук работника в гильотину. |

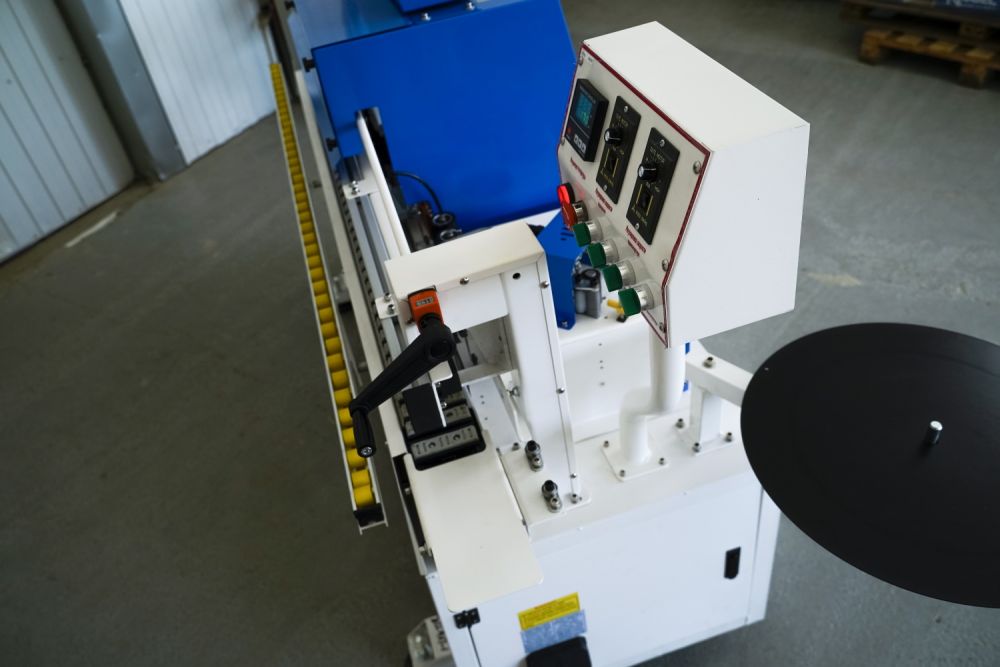

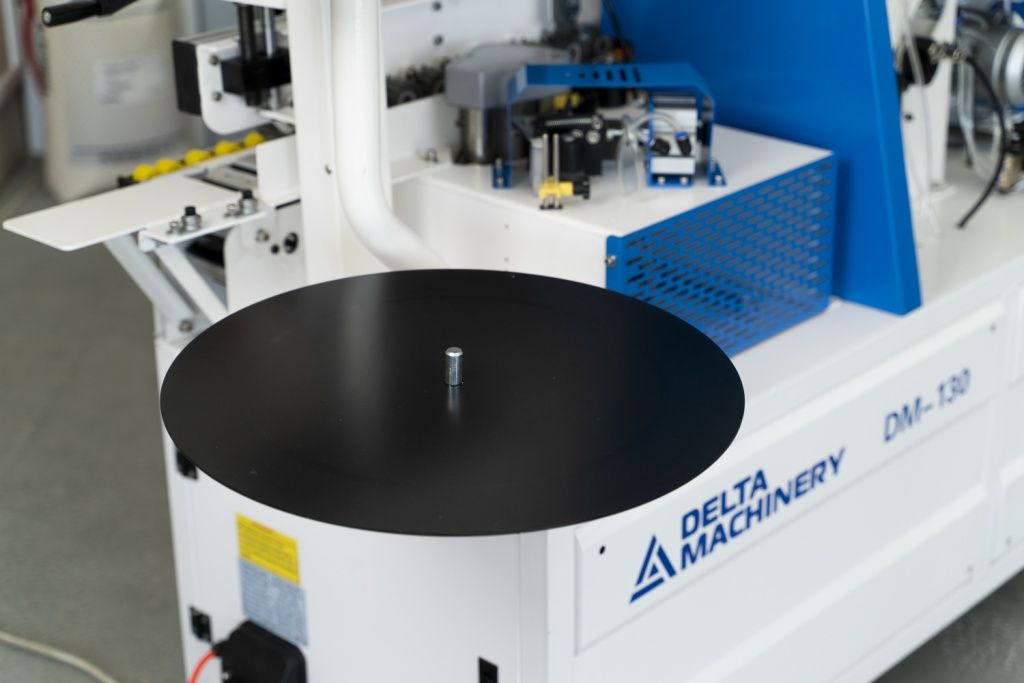

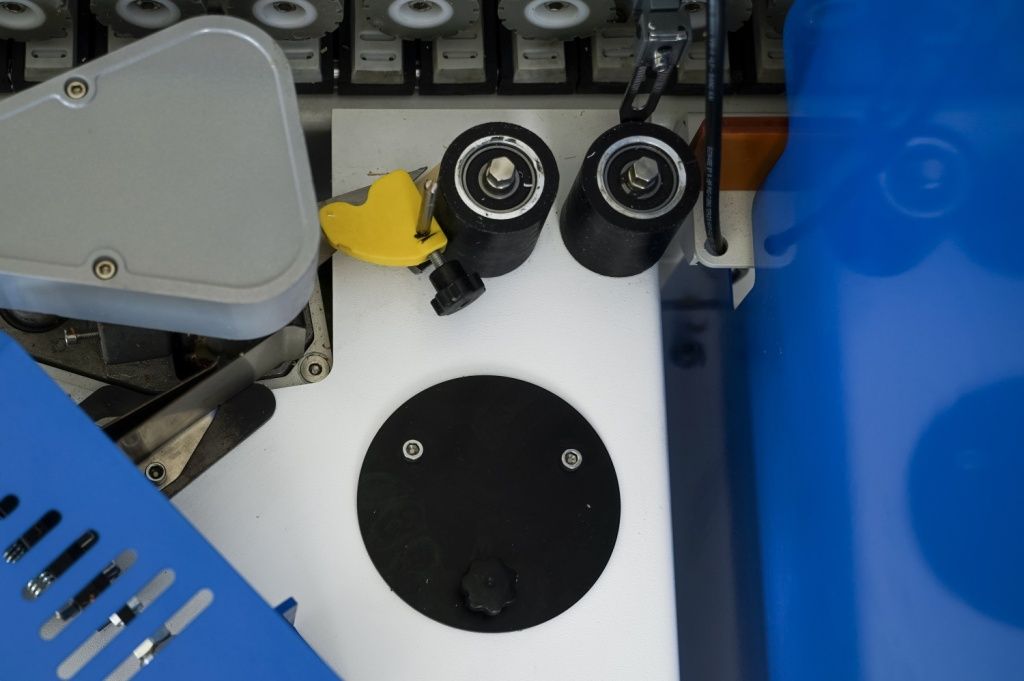

Тарелка для кромочного материалаНа ней располагается рулон с кромочной лентой диаметром до 50 см, которая подается на обрабатываемое изделие с помощью автоматического устройства. |
 |
 |
Клеевые валыСтанок имеет два вала, которые наносят клей и на заготовку, и на кромку. При этом шов регулируется раздельно. Таким образом повышается качество склейки. |

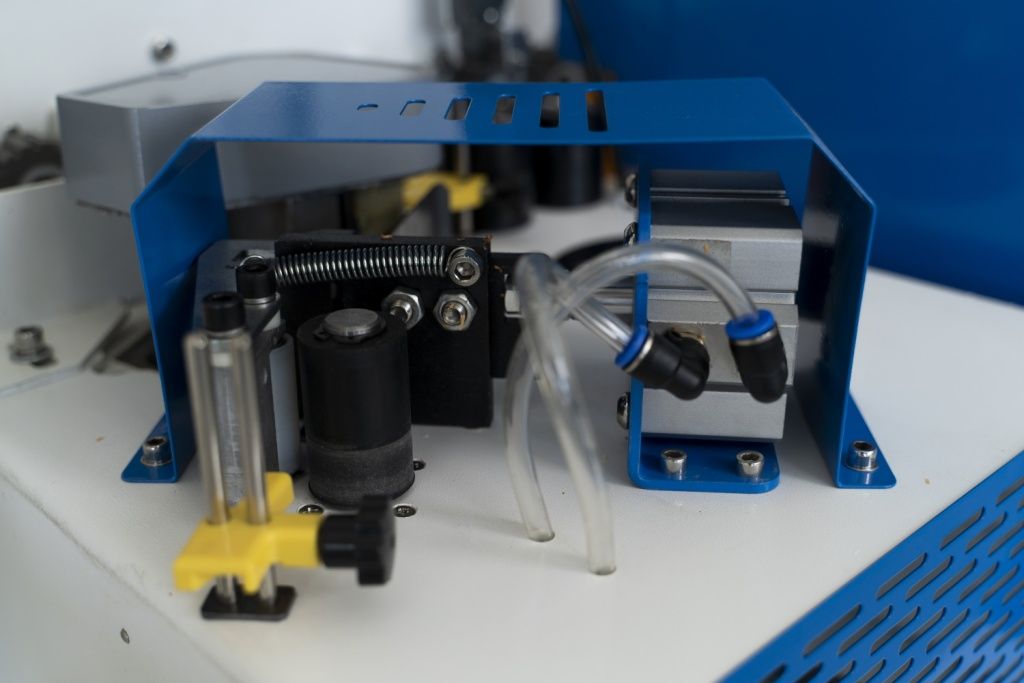

Обрезка кромочной лентыОсуществляется гильотиной, которая приводится в движения мощным пневматическим цилиндром. |
 |
 |
Бачок для клея (объем – 4 л)Нагревает клей-расплав ЭВА до необходимой температуры максимум за 15 минут. |
Ограничитель высоты кромкиИсключает увод кромочного материала по высоте относительно изделия. |
 |
 |
Настройка усилия фрезераПредназначена для настройки фрезерного узла в соответствии с плотностью обрабатываемого материала. Регулировка выполняется с помощью пневматической системы. |

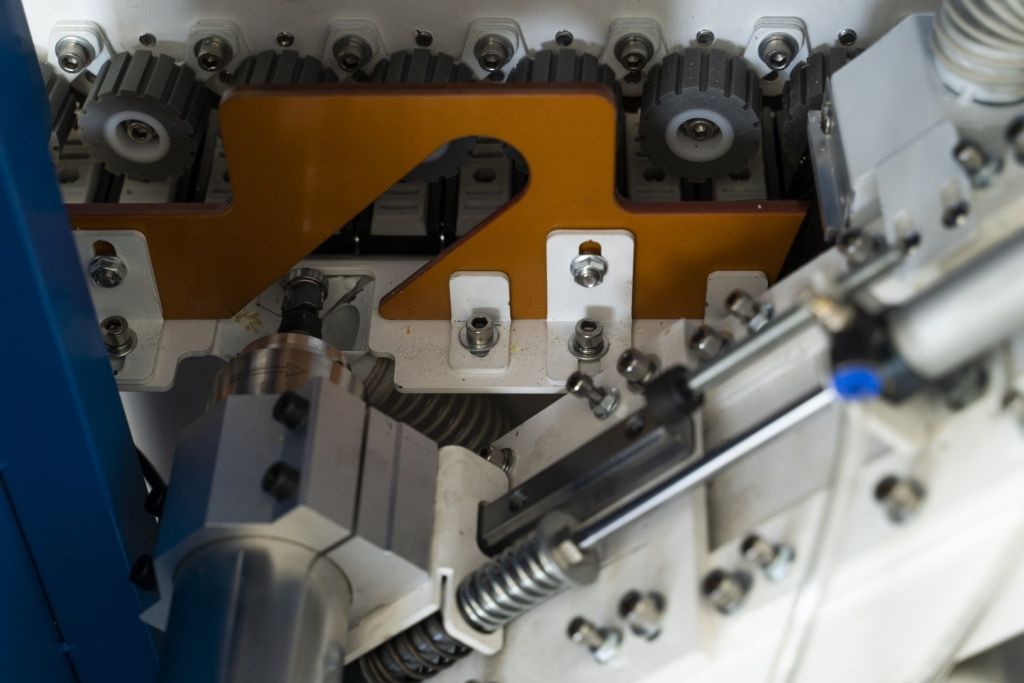

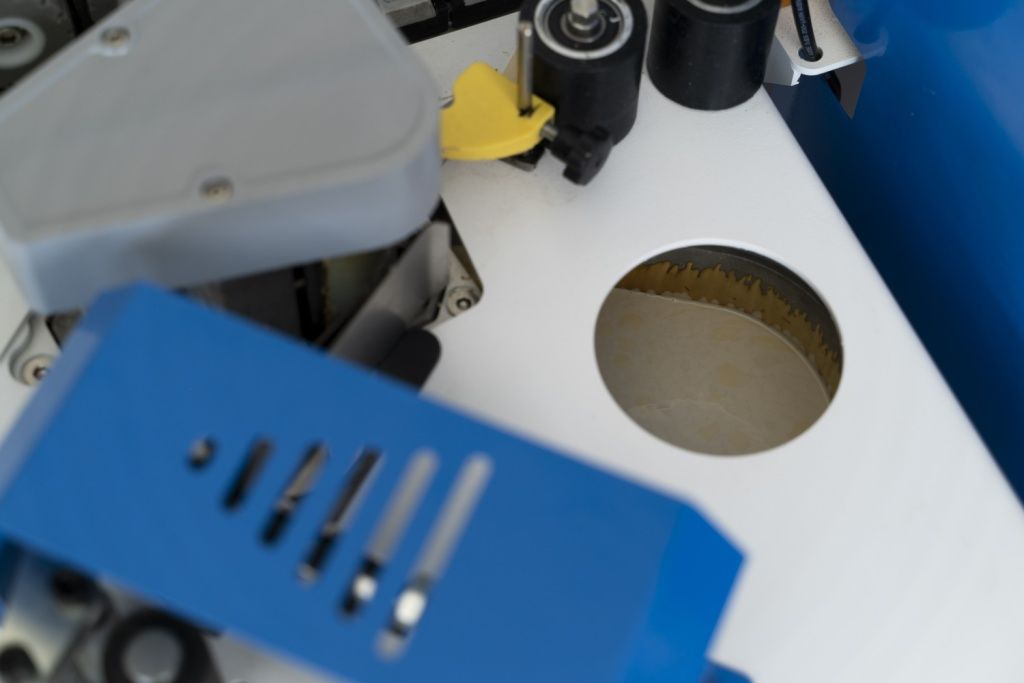

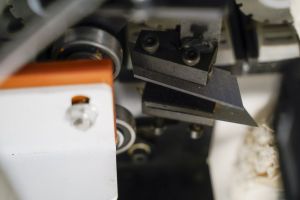

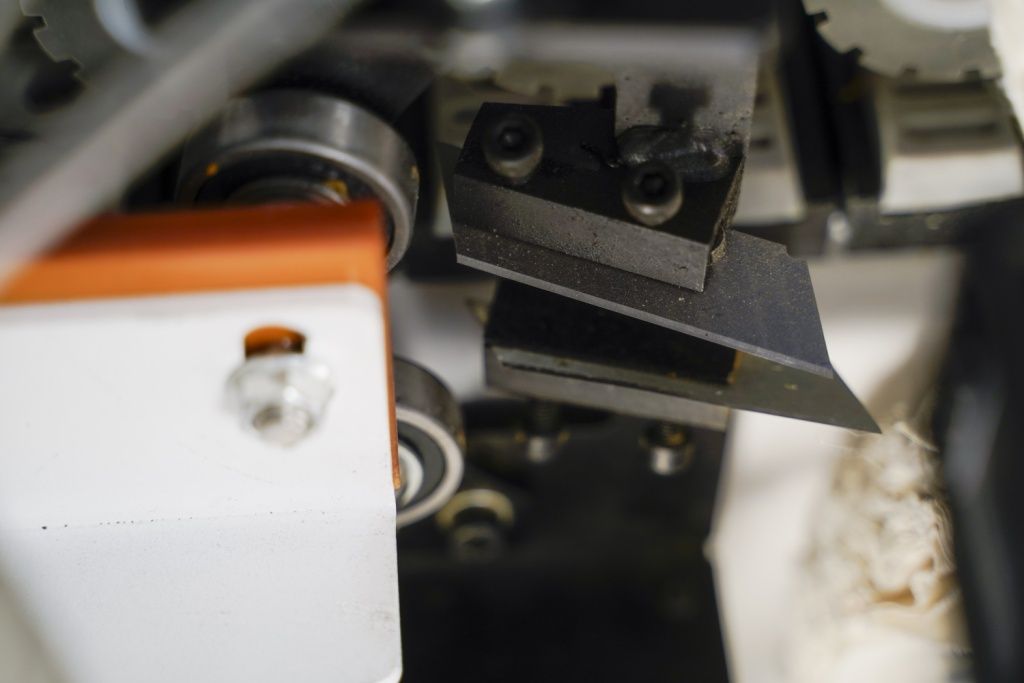

Фрезерное устройствоВ станок встроены два мощных фрезера с прямыми ножами, предназначенные для снятия свесов толщиной 0,4 – 2 мм. Обработка обеих сторон изделия происходит за один проход. |
|
|
 |

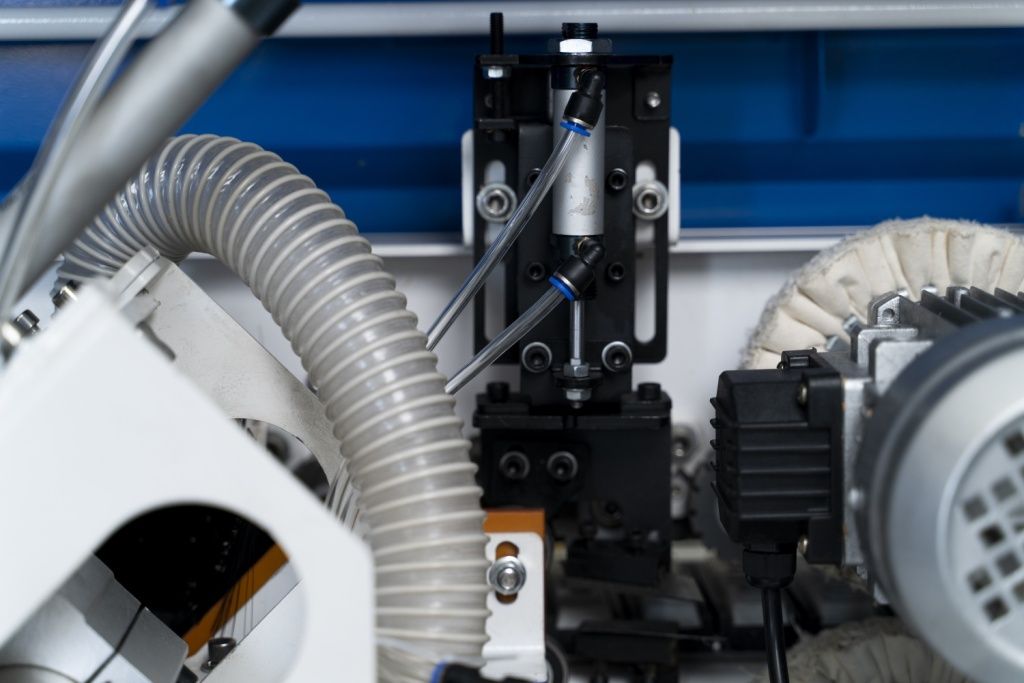

Пневматический двигательПриводит в движение устройство цикли. |

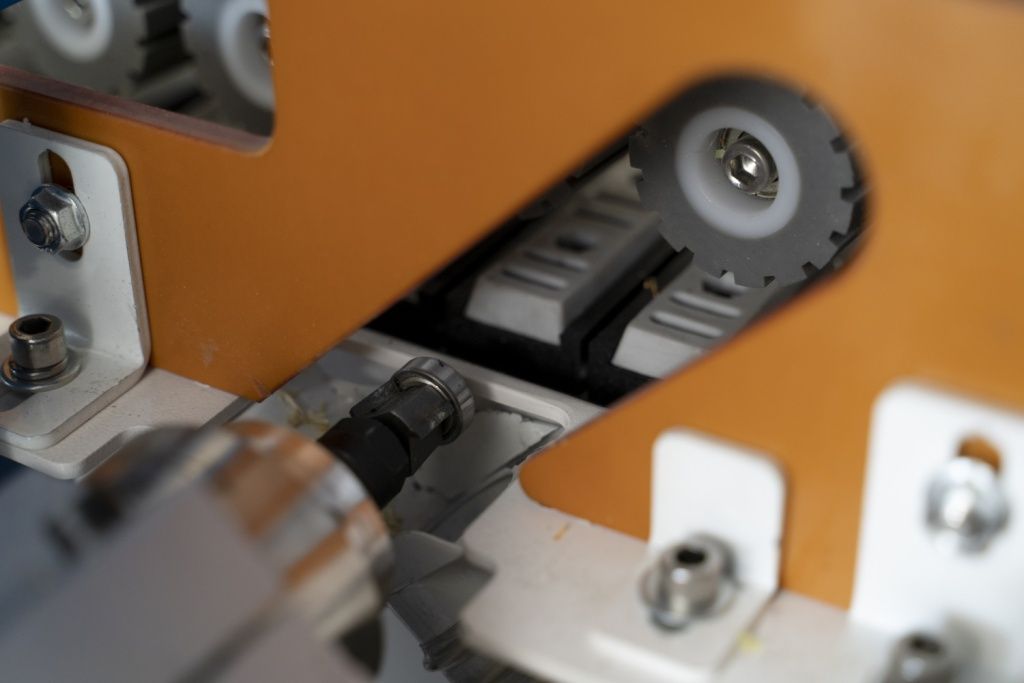

Устройство плоской циклиУдаляет остатки клея с соединения. Профиль детали точно отслеживается с помощью круглых копиров – это позволяет убрать с изделия все неровности. |
|
|
 |

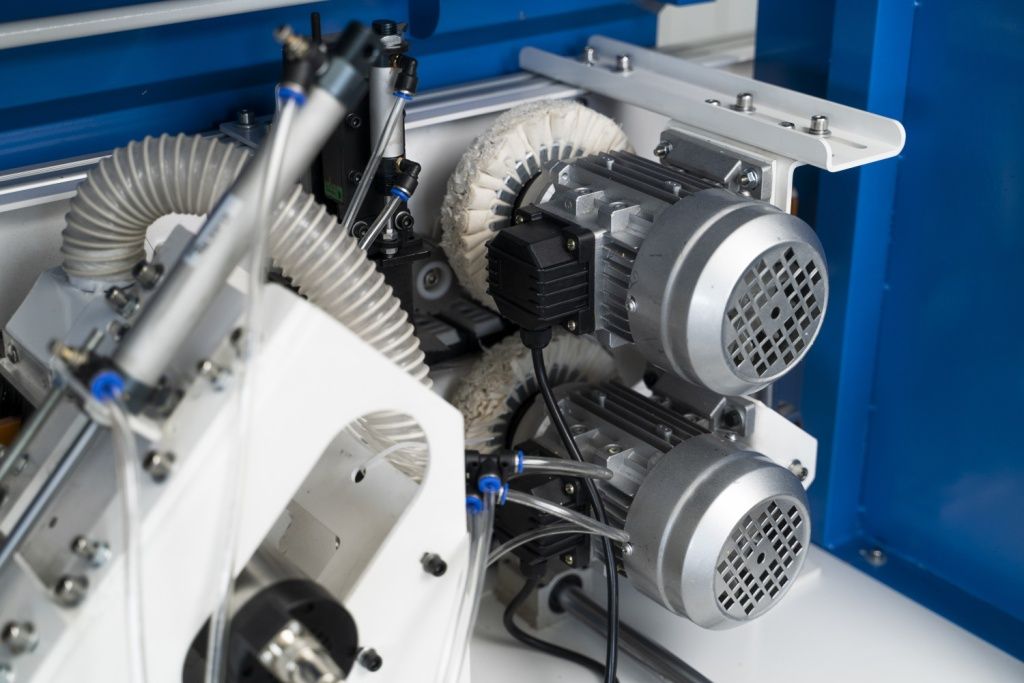

Система полировкиВ результате обработки фетровыми кругами изделие приобретает блестящую поверхность, очищается от грязи и восстанавливает свой цвет. Предусмотрена функция позиционирования кругов относительно изделия. |

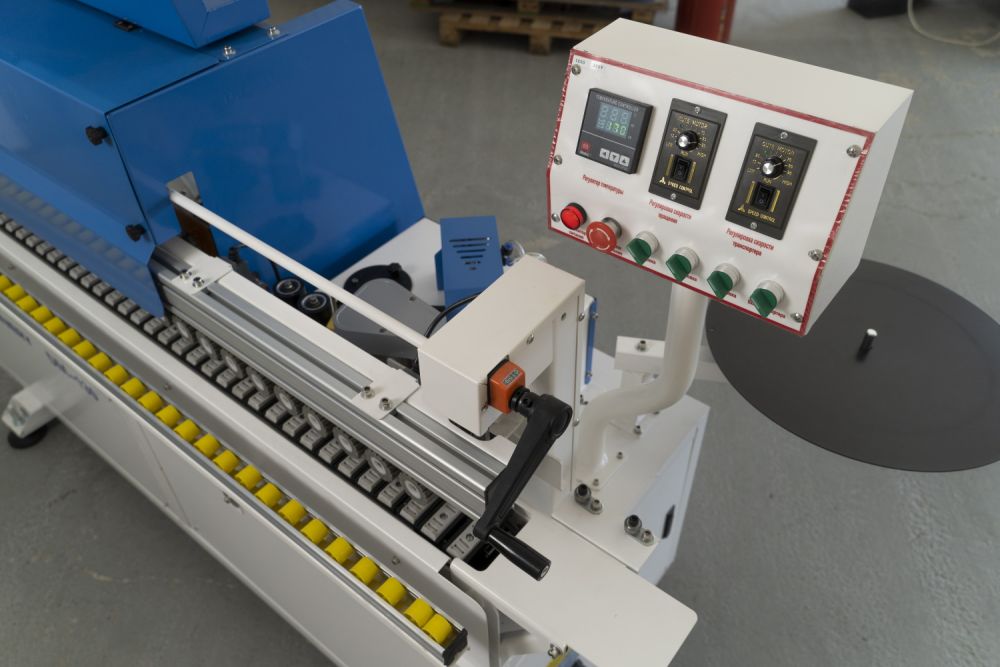

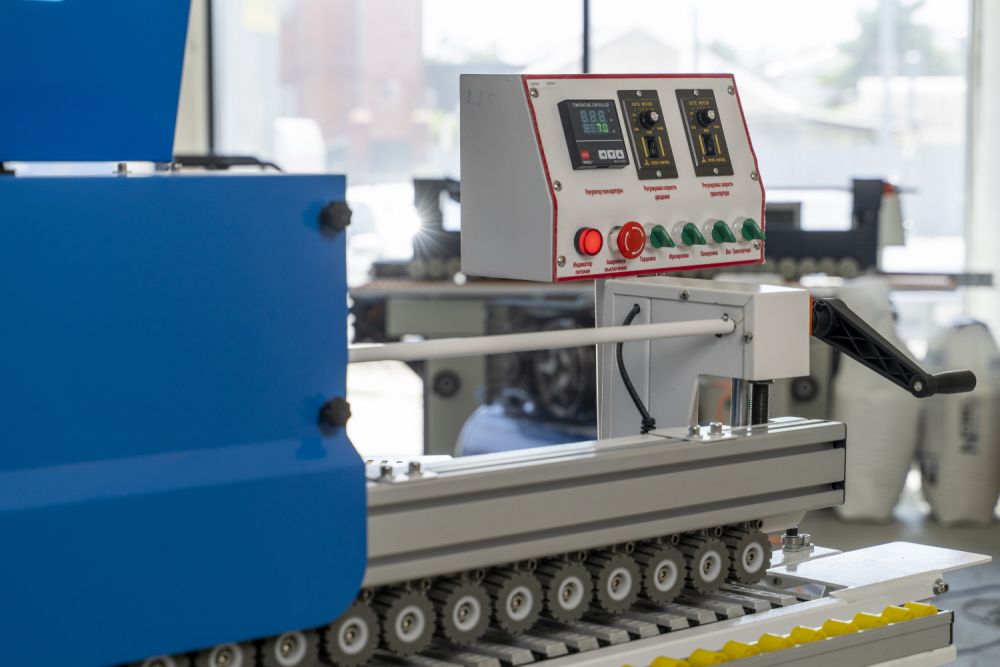

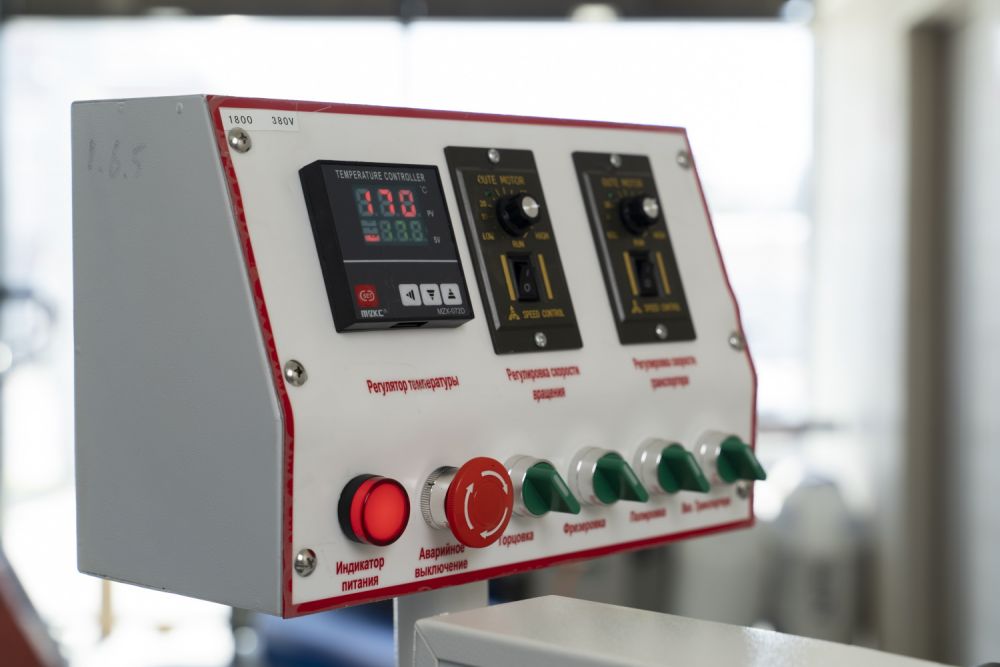

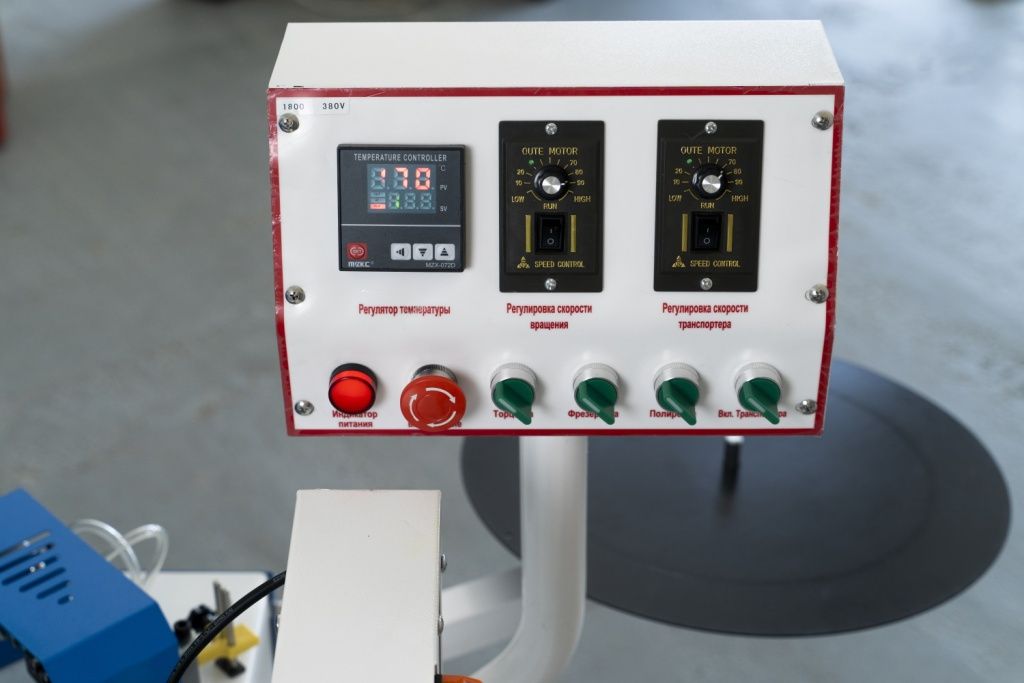

Электронная панель управленияПульт управления станком, вынесенный в отдельный блок, позволяет легко настроить все необходимые для работы параметры – скорость вращения роликов, скорость транспортера, температуру клеевой ванны и другие. |
 |
 |

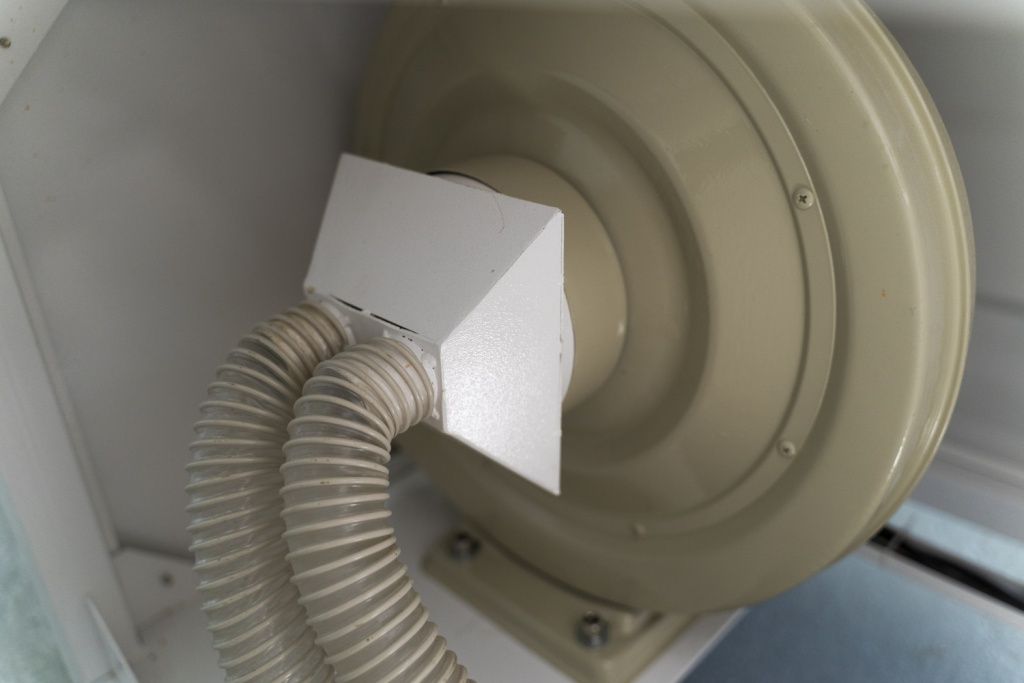

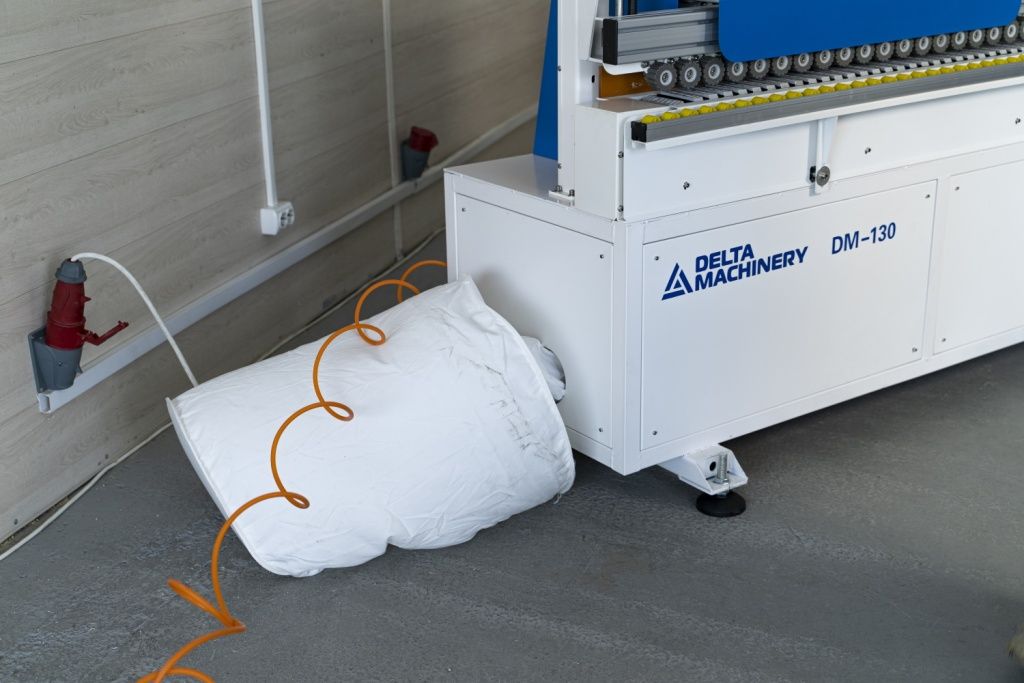

Аспирационная системаПредназначена для удаления стружки, пыли и других отходов из рабочей зоны. |

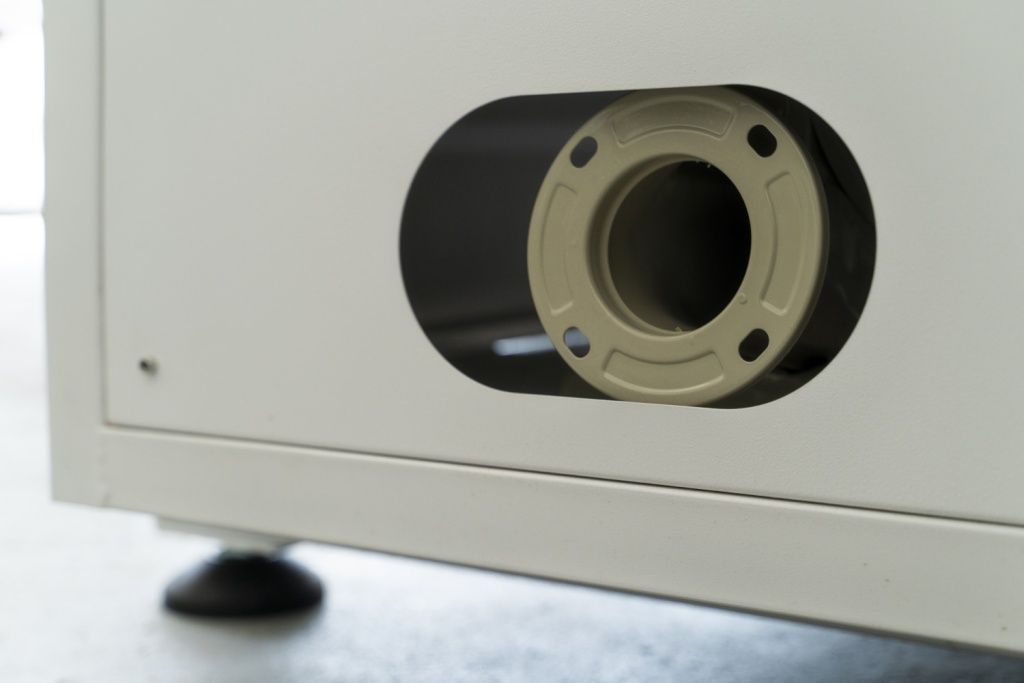

Выход под аспирацию |
|
|
 |

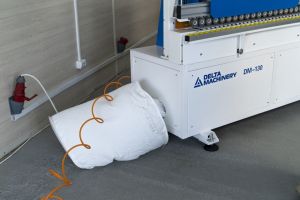

Пылесборник |

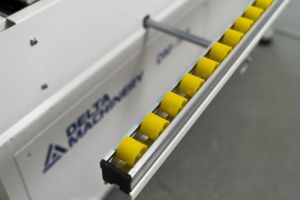

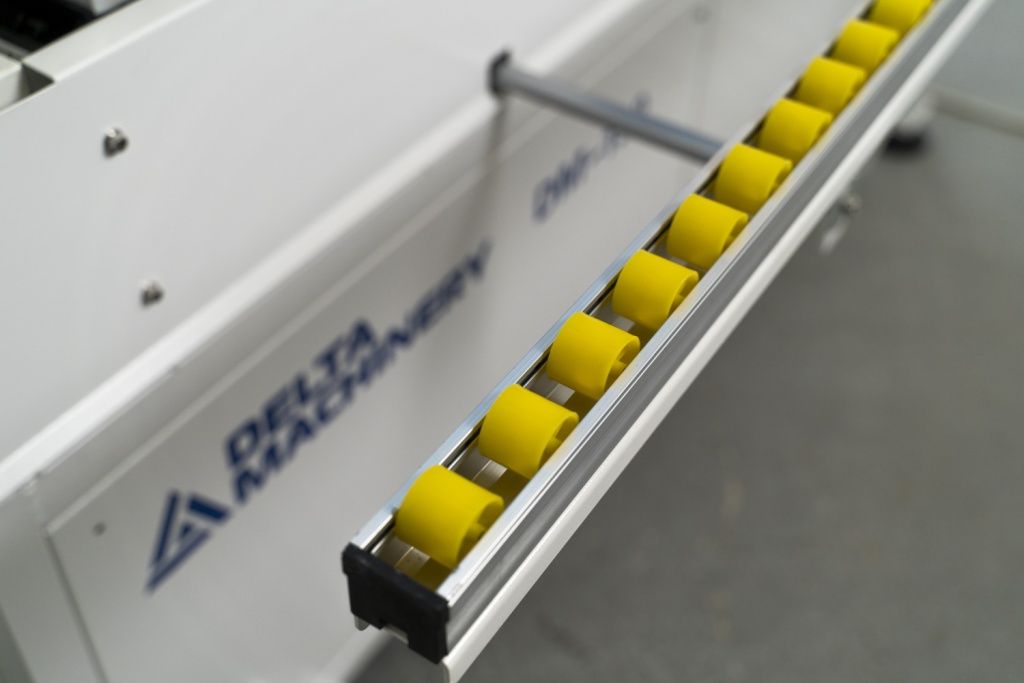

Выдвижная опораПредназначена для установки и поддержки изделий больших размеров. |
|
|
|

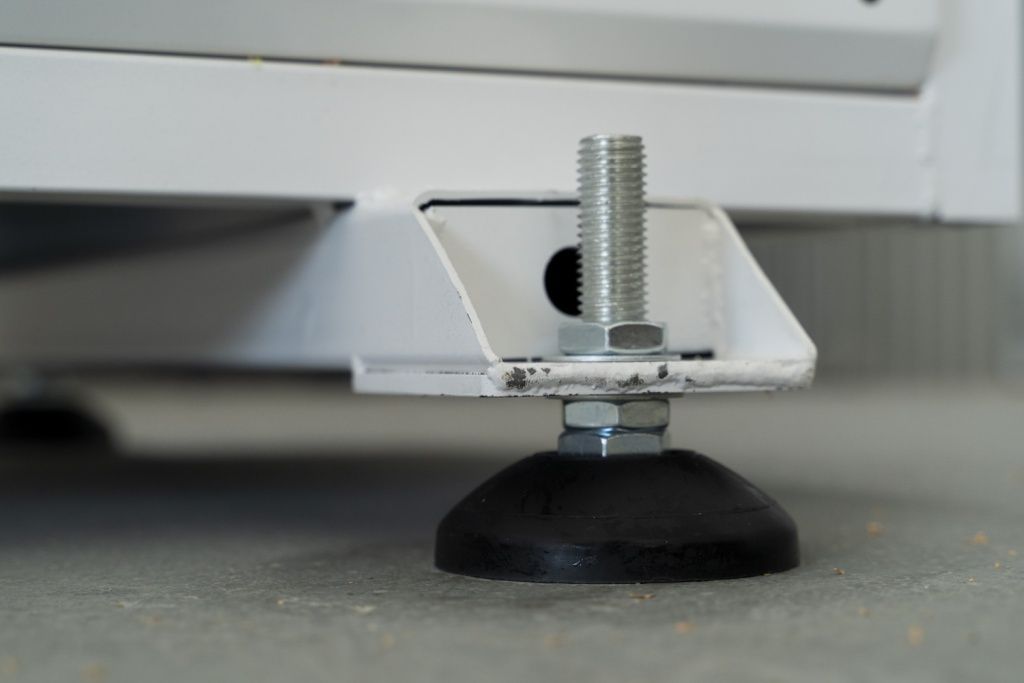

Регулируемые ножкиПредназначены для ровного размещения станка на полу. |

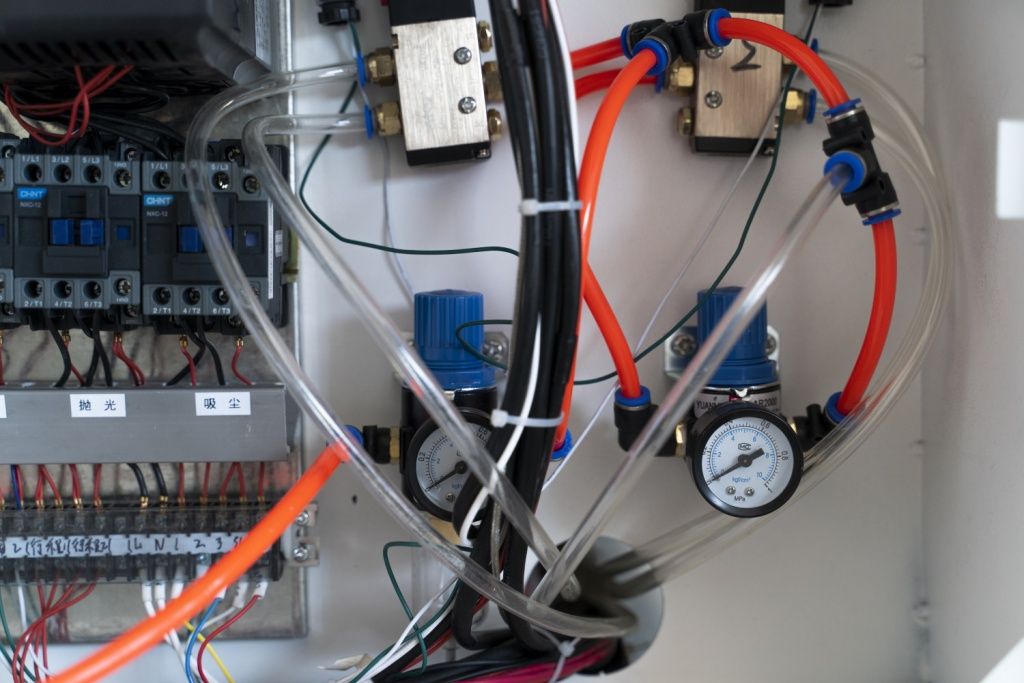

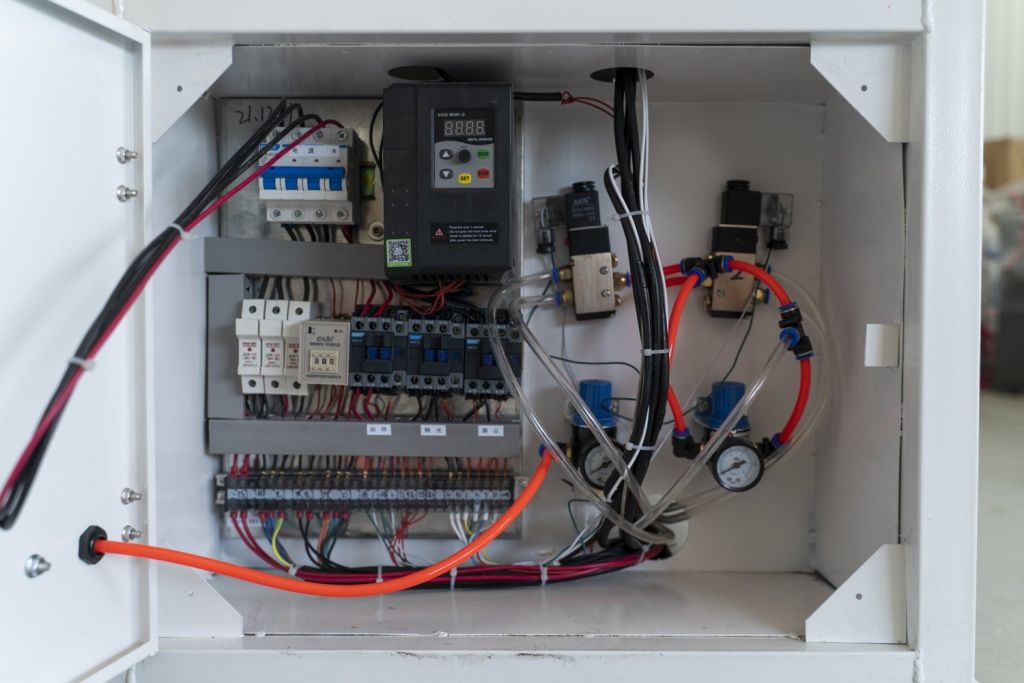

Удобное расположение электронных компонентовОблегчает и ускоряет диагностику и техобслуживание. |
|
|
|
Редуктор регулировки давленияЗапускает и останавливает устройство плоской цикли. |

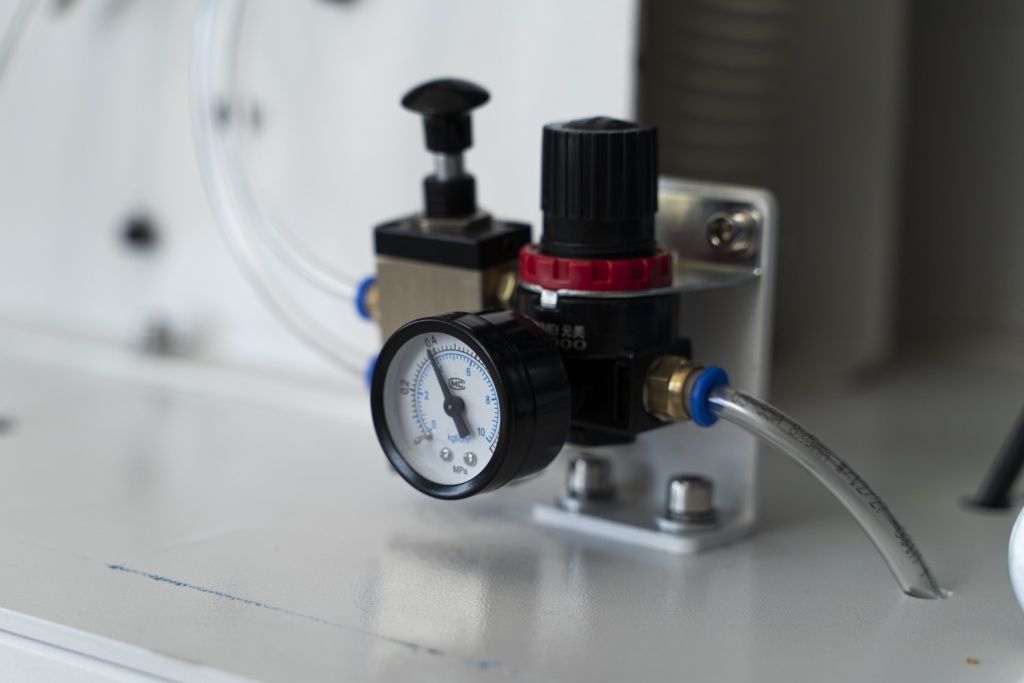

Система сжатия воздухаОбеспечивает бесперебойную работу узлов станка в течение длительного времени. Состоит из пневматического редуктора и манометра. |
Технические характеристики
| Мощность | 4,9 кВт |
| Емкость клеевой ванны | 4000 мл |
| Длина детали, мин | 250 мм |
| Ширина детали, мин | 100 мм |
| Высота детали | 10〜50 мм |
| Толщина кромочного материала | 0.3〜3 мм |
| Мощность клеевой ванны | 160 Вт |
| Скорость вращения валов | 0 - 10 м/мин |
| Мощность транспортера | 180 Вт |
| Скорость транспортера | 0 - 10 м/мин |
| Мощность фрезеров для снятия свесов | 2/800 Вт |
| Скорость фрезеров для снятия свесов | 24000 об/мин |
| Мощность узла полировки | 2х400 Вт |
| Максимальный подъем траверсы | 60 мм |
| Время нагрева | 5-10 мин |
| Напряжение | 380В/50Гц |
| Габаритные размеры | 220х65х125 см |
| Вес без упаковки | 320 кг |
Транспортные данные
| Транспортные габариты, см | 230 х 70 х 130 |
| Общий вес, кг | 350 |
Характеристики
Основные характеристики
-
Напряжение питания, В380
-
Толщина кромочного материала, мм0.3〜3
-
Время предварительного прогревания перед использованием, мин5 – 10
-
Объем ёмкости для клея, мл4000
-
Высота кромки (детали), мм10〜50
-
Мощность, кВт4,9
-
Размеры станка (Д x Ш x В), мм2200 х 650 х1250
-
Масса, кг320
-
Длина детали (минимальная), мм250
-
Ширина детали (минимальная), мм100
-
Мощность клеевой ванны, Вт160
-
Скорость вращения валов, м/мин0 - 10
-
Мощность транспортера, Вт180
-
Скорость транспортера, м/мин0 - 10
-
Мощность фрезеров для снятия свесов, Вт2/800
-
Скорость фрезеров для снятия свесов, об/мн24000
-
Мощность полировального узла, кВт2х0,4
-
Максимальный подъем траверсы, мм60
-
Частота тока, Гц50
