Антенная решетка M9171 4.0V0R26X10CL
Артикул: 1163

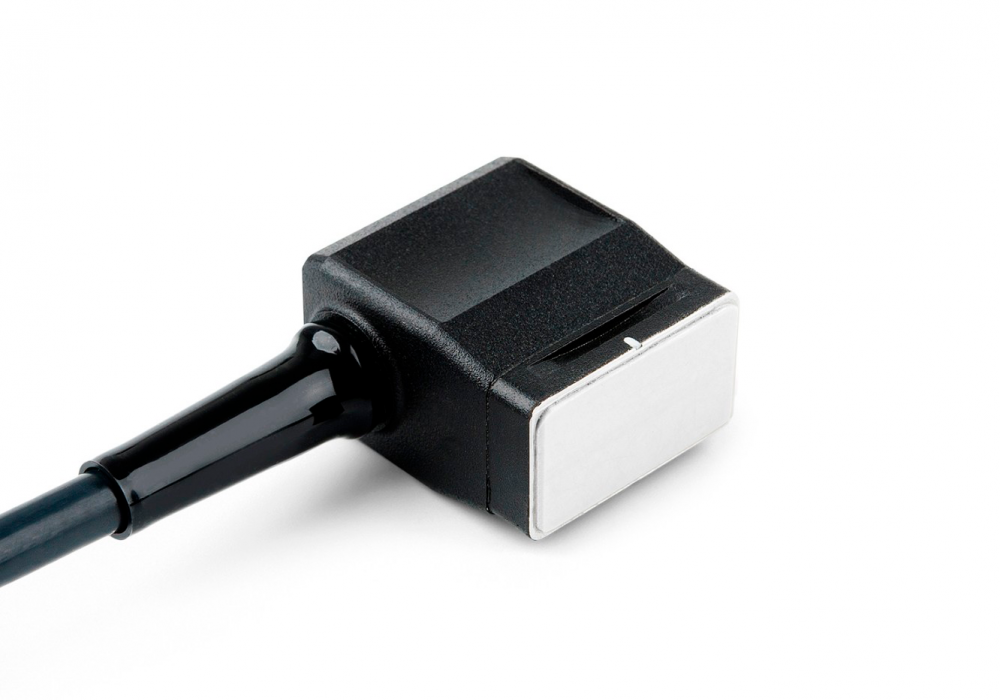

Антенная решетка продольных волн M9171 4.0V0R26X10CL используется для неразрушающего контроля металла и пластика.
Описание
Антенная решетка продольных волн M9171 4.0V0R26X10CL используется для неразрушающего контроля металла и пластика.
Она состоит из 16 элементов, имеет цифровую фокусировку и номинальную частоту 4 МГц. АР обеспечивает сектор обзора в диапазоне от -30° до +30°, а также измерение глубины залегания дефекта в пределах 2-300 мм. Уменьшенная акустическая апертура 26х10 мм позволяет работать в труднодоступных местах.

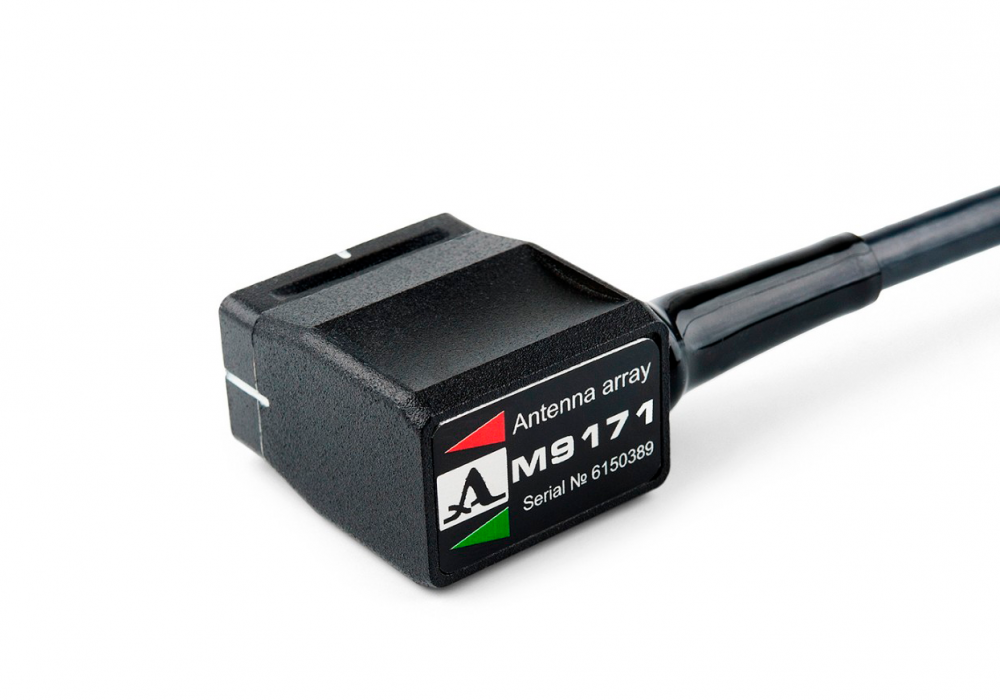

Конструкция антенной решетки
- Корпус, внутри которого находится коммутационный узел
- Цветовые метки, нанесенные на внешнюю сторону корпуса, предназначены для ориентации положения решетки на объекте контроля относительно изображения, сформированного на дисплее УЗ-дефектоскопа А1550 IntroVisor
- Провода со штекерами для подключения АР к прибору
- Сменный акустический модуль
В ходе эксплуатации рабочая поверхность акустического модуля антенной решетки со временем приходит в негодность из-за истирания. Замена модуля выполняется просто и быстро, что способствует уменьшению времени простоя и повышению производительности труда.
Совместимость
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Характеристики
Основные характеристики
-
Габаритные размеры, мм32х18х44
-
Рабочий тип волнПродольные
-
Область сканированияОт -30° до +30°
-
Акустическая апертура, мм26х10
-
Частота, МГц4
-
Масса, г170
-
Количество элементов АР16
-
Область примененияКонтроль металлических и пластиковых конструкций
-
Рабочая температура окружающей среды, °СОт -20 до +45
-
Относительная влажность<85%
Модификации
| Модель | Частота, МГц | Акустическая апертура, мм | Область сканирования | Рабочий тип волн |
|---|---|---|---|---|
| Антенная решетка M9060 4.0V0R40Х10CL | 4 | 40х10 | От -30° до +30° | Продольные |
| Антенная решетка M9065 4.0V60R40Х10CS | 4 | 40х10 | От 35° до 85° | Поперечные |
| Антенная решетка M9170 4.0V60R26X10CS | 4 | 26х10 | — | Поперечные |
| Антенная решетка M9171 4.0V0R26X10CL | 4 | 26х10 | От -30° до +30° | Продольные |
