Антенная решетка M9170 4.0V60R26X10CS
Артикул: 1159

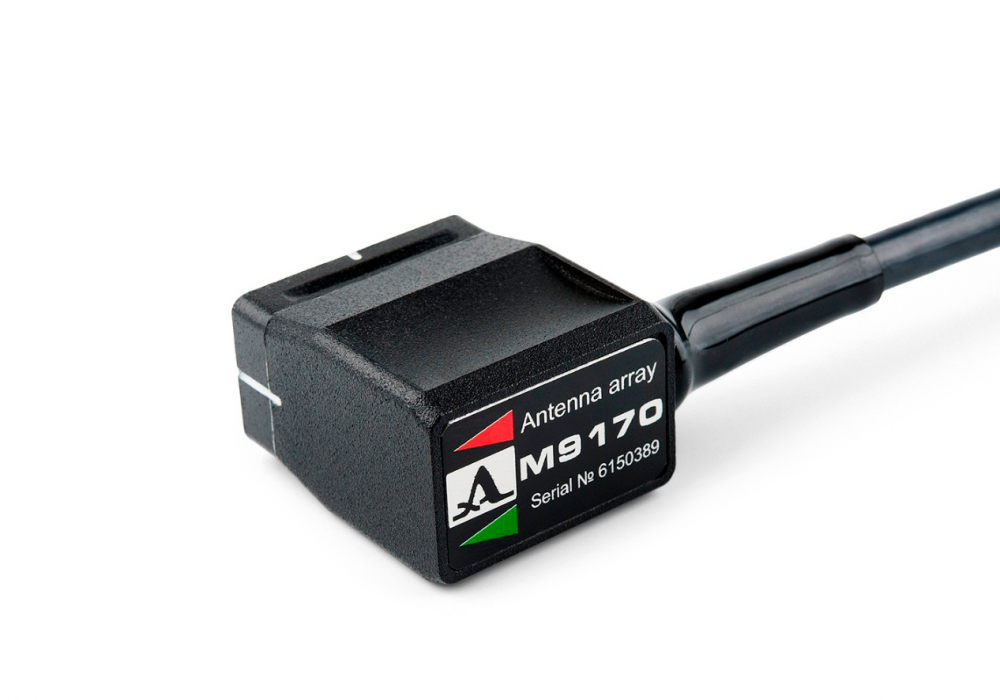

Антенная решетка поперечных волн M9170 4.0V60R26X10CS используется для неразрушающего контроля сварных швов.
Описание
Антенная решетка поперечных волн M9170 4.0V60R26X10CS используется для неразрушающего контроля сварных швов.
Она состоит из 16 элементов, имеет цифровую фокусировку и номинальную частоту 4 МГц. АР обеспечивает сектор обзора в диапазоне от 35° до 80°, а также измерение глубины залегания дефекта в пределах 2-130 мм. Уменьшенная акустическая апертура 26х10 мм позволяет работать в труднодоступных местах, а также проводить контроль с минимальной зачисткой пространства около шва.
Конструкция антенной решетки
- Корпус, внутри которого находится коммутационный узел
- Цветовые метки, нанесенные на внешнюю сторону корпуса, предназначены для ориентации положения решетки на объекте контроля относительно изображения, сформированного на дисплее УЗ-дефектоскопа А1550 IntroVisor
- Провода со штекерами для подключения АР к прибору

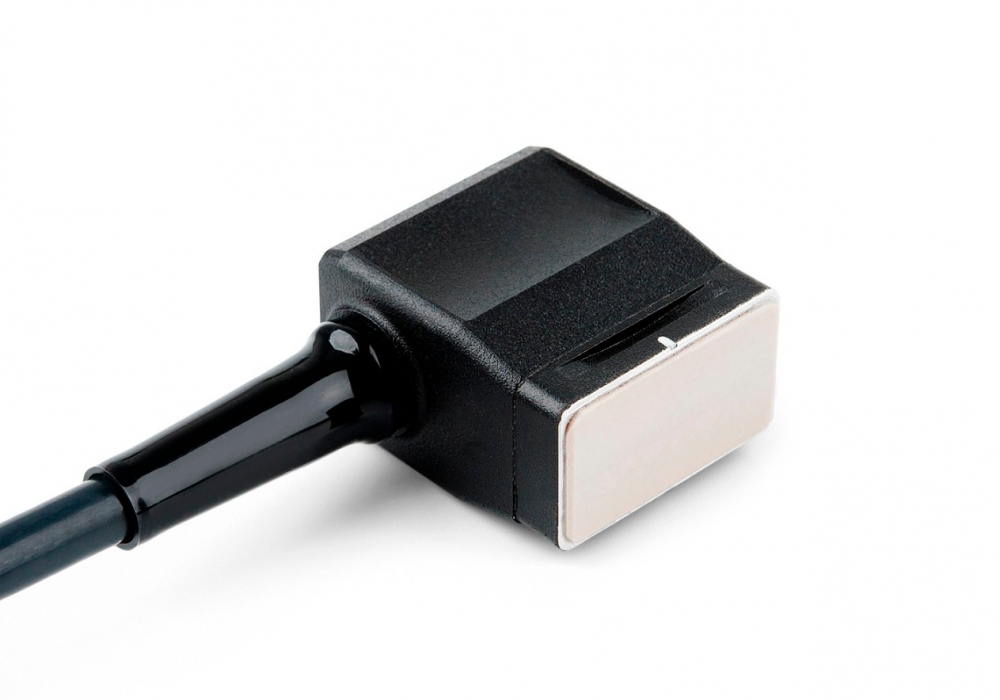

- Сменный акустический модуль
В ходе эксплуатации рабочая поверхность акустического модуля антенной решетки со временем приходит в негодность из-за истирания. Замена модуля выполняется просто и быстро, что способствует уменьшению времени простоя и повышению производительности труда.
Также предусмотрена возможность притирки сменного акустического модуля под различные диаметры труб для решения широкого спектра задач неразрушающего контроля.
Совместимость
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Характеристики
Основные характеристики
-
Габаритные размеры, мм32х18х44
-
Рабочий тип волнПоперечные
-
Акустическая апертура, мм26х10
-
Частота, МГц4
-
Масса, г170
-
Количество элементов АР16
-
Область примененияКонтроль металлических и пластиковых конструкций
-
Рабочая температура окружающей среды, °СОт -20 до +45
-
Относительная влажность<95%
Модификации
| Модель | Частота, МГц | Акустическая апертура, мм | Область сканирования | Рабочий тип волн |
|---|---|---|---|---|
| Антенная решетка M9060 4.0V0R40Х10CL | 4 | 40х10 | От -30° до +30° | Продольные |
| Антенная решетка M9065 4.0V60R40Х10CS | 4 | 40х10 | От 35° до 85° | Поперечные |
| Антенная решетка M9170 4.0V60R26X10CS | 4 | 26х10 | — | Поперечные |
| Антенная решетка M9171 4.0V0R26X10CL | 4 | 26х10 | От -30° до +30° | Продольные |
