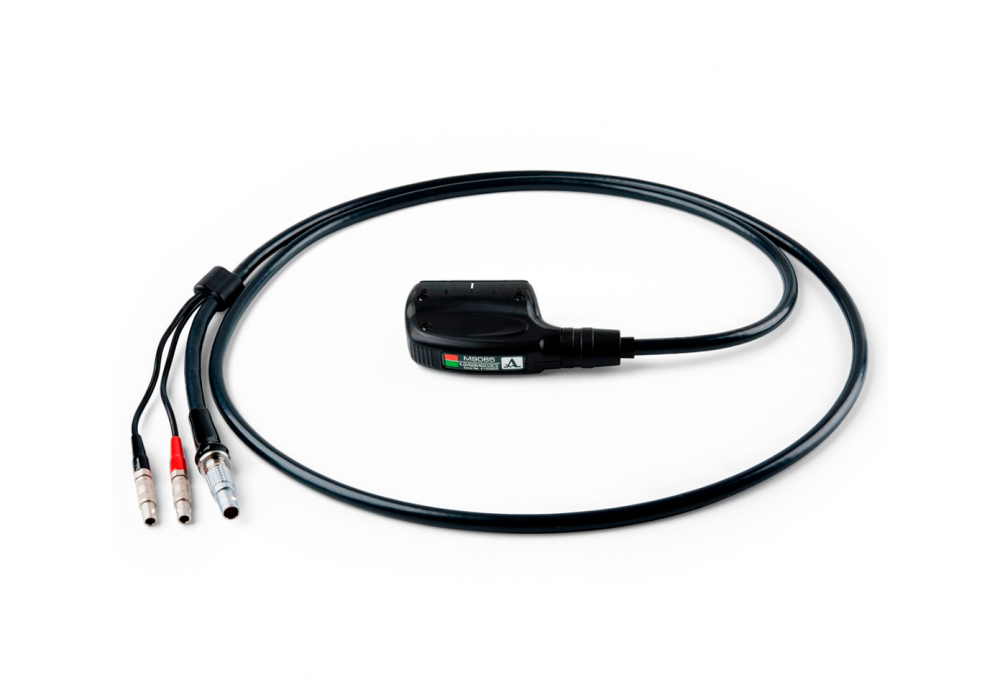

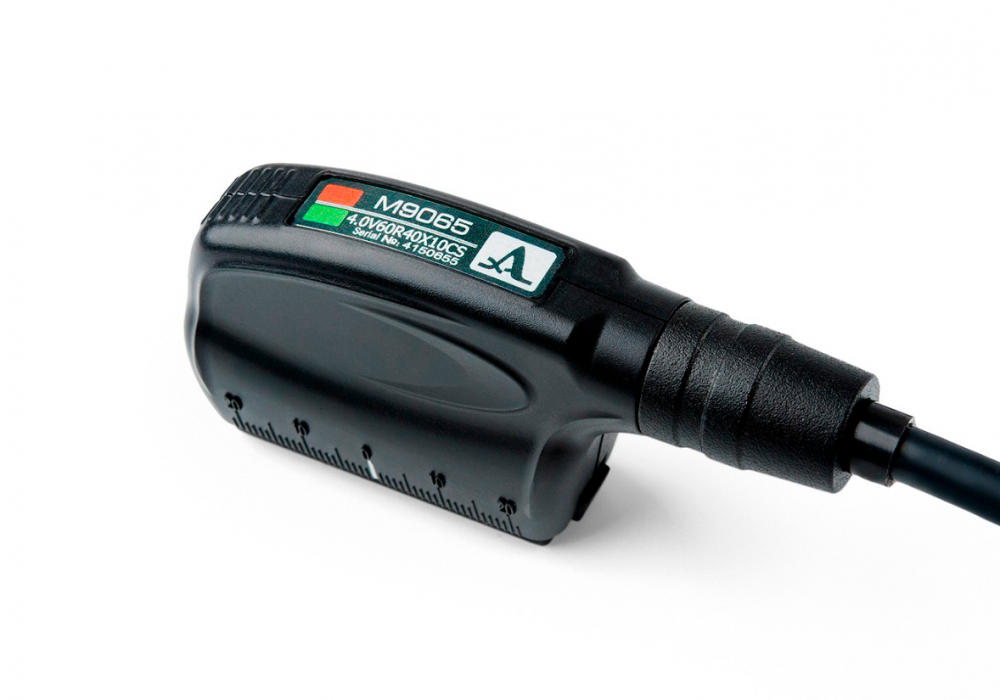

Антенная решетка M9065 4.0V60R40Х10CS
Артикул: 1157
Антенная решетка поперечных волн M9065 4.0V60R40Х10CS используется для неразрушающего контроля сварных швов (включая аустенитные стали).
Описание
Антенная решетка поперечных волн M9065 4.0V60R40Х10CS используется для неразрушающего контроля сварных швов (включая аустенитные стали).
Она состоит из 16 элементов, имеет цифровую фокусировку и номинальную частоту 4 МГц. В отличие от аналогов, данная модель не имеет большой преломляющей призмы.
АР обеспечивает сектор обзора в диапазоне от 35° до 85°, а также измерение глубины залегания дефекта в пределах 2-130 мм.
Конструкция антенной решетки
- Корпус, внутри которого находится коммутационный узел
- Провода со штекерами для подключения АР к прибору

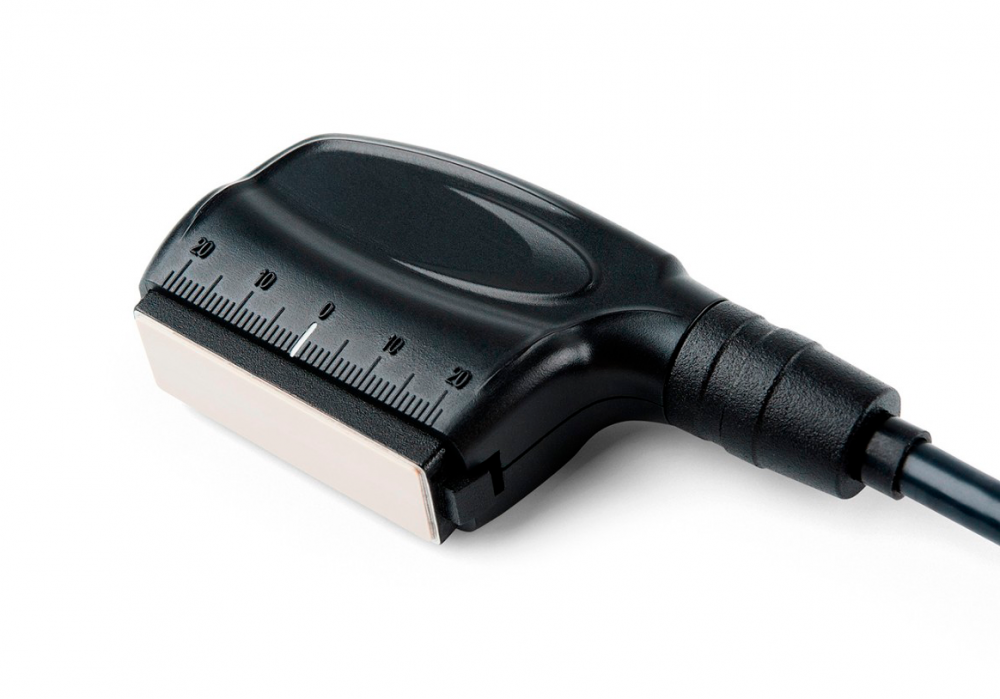

- Сменный акустический модуль
В ходе эксплуатации рабочая поверхность акустического модуля антенной решетки приходит в негодность из-за истирания. Замена модуля выполняется просто и быстро, что способствует уменьшению времени простоя и повышению производительности труда.
Также предусмотрена возможность притирки сменного акустического модуля под различные диаметры труб для решения широкого спектра задач неразрушающего контроля.
Совместимость
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Характеристики
Основные характеристики
-
Габаритные размеры, мм90х42х22
-
Рабочий тип волнПоперечные
-
Область сканированияОт 35° до 85°
-
Акустическая апертура, мм40х10
-
Частота, МГц4
-
Масса, г200
-
Количество элементов АР16
-
Область примененияКонтроль сварных швов
-
Рабочая температура окружающей среды, °СОт -20 до +45
-
Относительная влажность<85%
Модификации
| Модель | Частота, МГц | Акустическая апертура, мм | Область сканирования | Рабочий тип волн |
|---|---|---|---|---|
| Антенная решетка M9060 4.0V0R40Х10CL | 4 | 40х10 | От -30° до +30° | Продольные |
| Антенная решетка M9065 4.0V60R40Х10CS | 4 | 40х10 | От 35° до 85° | Поперечные |
| Антенная решетка M9170 4.0V60R26X10CS | 4 | 26х10 | — | Поперечные |
| Антенная решетка M9171 4.0V0R26X10CL | 4 | 26х10 | От -30° до +30° | Продольные |
