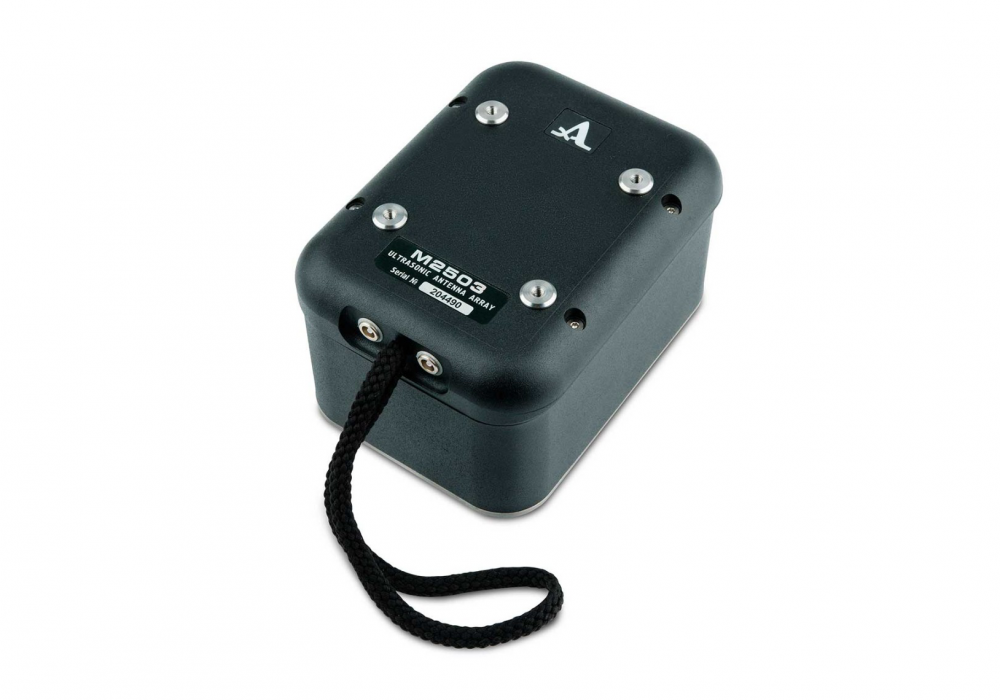

Низкочастотная антенная решетка M2503 0.1A0R100Х60PL предназначена для дефектоскопии и толщинометрии крупнопразмерных объектов.
Низкочастотная антенная решетка M2503 0.1A0R100Х60PL предназначена для дефектоскопии и толщинометрии крупнопразмерных объектов.
Данная АР позволяет проводить контроль эхо-импульсным методом. Он используется при работе с материалами, имеющими высокую степень затухания УЗ-излучения, а также с конструкциями, доступ к которым имеется только с одной стороны (здания, мосты, тоннели и др).

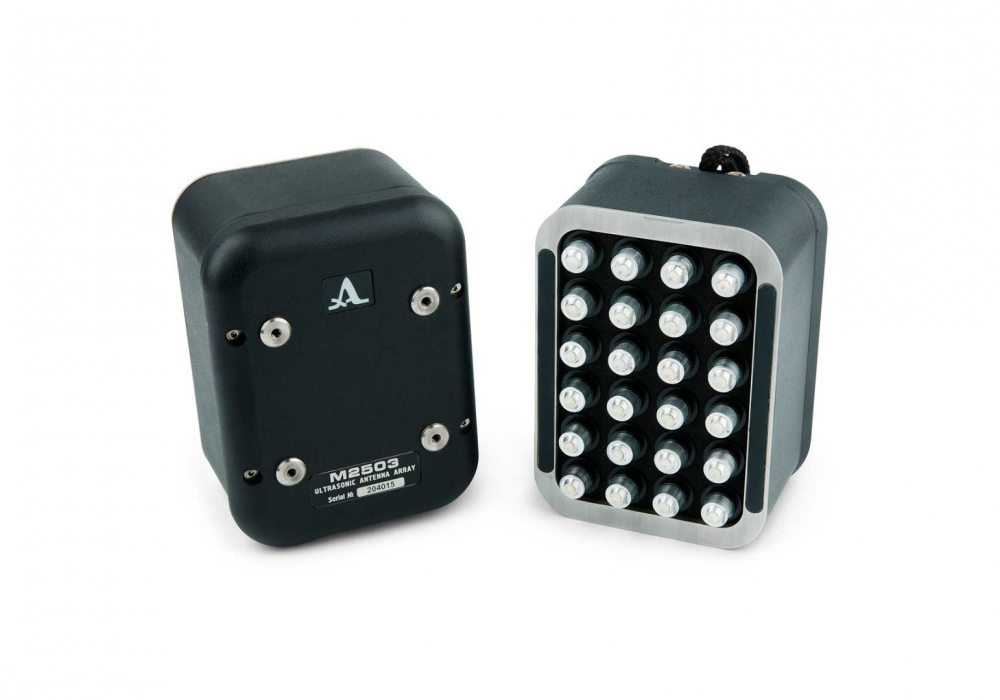

Особенностью антенной решетки M2503 0.1A0R100Х60PL является сухой точечный контакт, благодаря которому не требуется проводить предварительную подготовку исследуемой поверхности и наносить на нее контактную жидкость. Это упрощает и ускоряет процесс контроля.
Модель | Рабочая частота, кГц | Количество элементов | Рабочий тип волн |
---|---|---|---|
Антенная решетка М2502 0.05A0R100X60PS | 50 | 24 (матрица 6 х 4 с шагом 20 мм) | Поперечные |
Антенная решетка M2503 0.1A0R100Х60PL | 100 | 24 (матрица 6 х 4 с шагом 20 мм) | Продольные |
Антенная решетка М2102 0.05A0D60PS | 50 | 12 элементов с сухим точечным контактом | Поперечные |
Антенная решетка М2103 0.1A0D60PL | 100 | 12 элементов с сухим точечным контактом | Продольные |
