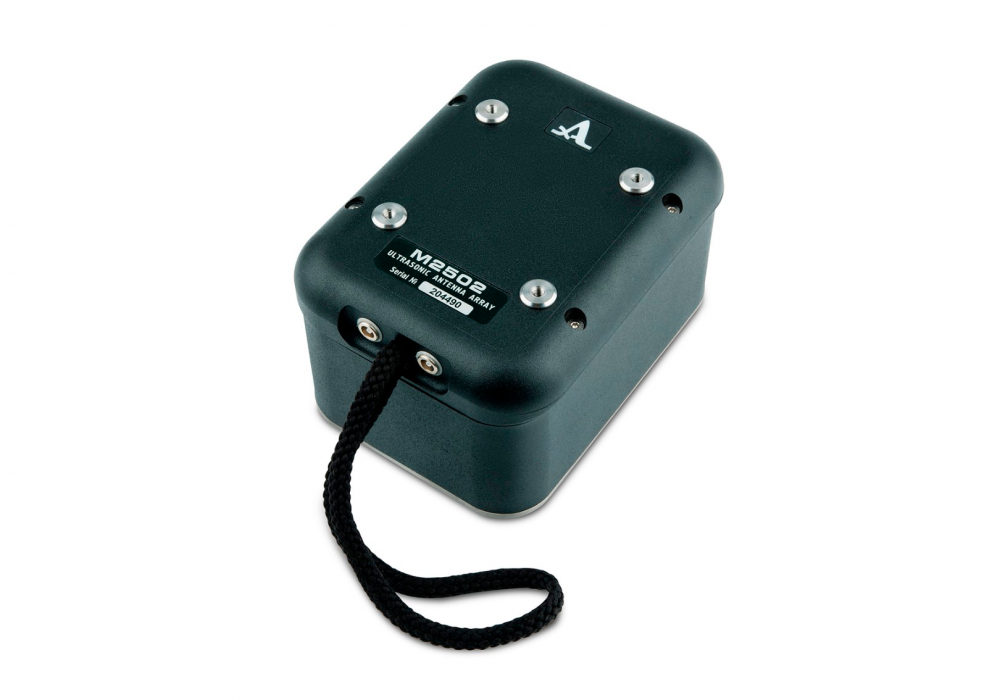

Антенная решетка М2502 0.05A0R100X60PS
Артикул: 1152
Низкочастотная антенная решетка М2502 0.05A0R100X60PS предназначена для дефектоскопии и толщинометрии каменных и железобетонных конструкций, образцов горных пород и асфальта.
Описание
Низкочастотная антенная решетка М2502 0.05A0R100X60PS предназначена для дефектоскопии и толщинометрии каменных и железобетонных конструкций, образцов горных пород и асфальта.
Данная АР позволяет проводить контроль эхо-импульсным методом. Он используется при работе с крупноразмерными объектами, имеющими высокую степень затухания УЗ-излучения, а также с конструкциями, доступ к которым имеется только с одной стороны (здания, мосты, тоннели и др).
Особенностью антенной решетки М2502 0.05A0R100X60PS является сухой точечный контакт, благодаря которому не требуется проводить предварительную подготовку исследуемой поверхности и наносить на нее контактную жидкость. Это упрощает и ускоряет процесс контроля.
Совместимость
- Ультразвуковой дефектоскоп А1220 MONOLITH
Характеристики
Основные характеристики
-
Габаритные размеры, мм139,5х105,5х83,5
-
Масса, кг1,1
-
ТипНизкочастотная с сухим точечным контактом
-
Область примененияРеализация эхо-импульсного метода контроля для крупногабаритных объектов контроля с высокой степенью затухания ультразвука
-
Рабочая частота, кГц50
-
Длина петли темляка, мм200
-
Тип разъема2 x LEMO серии 00.250
-

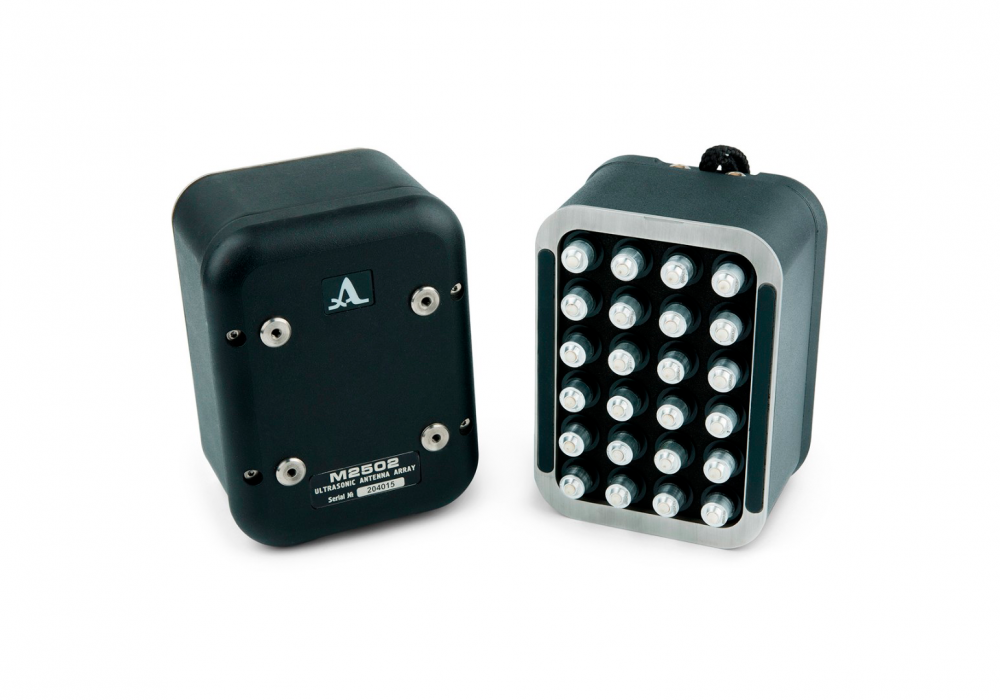

Количество элементов24 (матрица 6 х 4 с шагом 20 мм)
-
Рабочий тип волнПоперечные
Модификации
| Модель | Рабочая частота, кГц | Количество элементов | Рабочий тип волн |
|---|---|---|---|
| Антенная решетка М2502 0.05A0R100X60PS | 50 | 24 (матрица 6 х 4 с шагом 20 мм) | Поперечные |
| Антенная решетка M2503 0.1A0R100Х60PL | 100 | 24 (матрица 6 х 4 с шагом 20 мм) | Продольные |
| Антенная решетка М2102 0.05A0D60PS | 50 | 12 элементов с сухим точечным контактом | Поперечные |
| Антенная решетка М2103 0.1A0D60PL | 100 | 12 элементов с сухим точечным контактом | Продольные |
