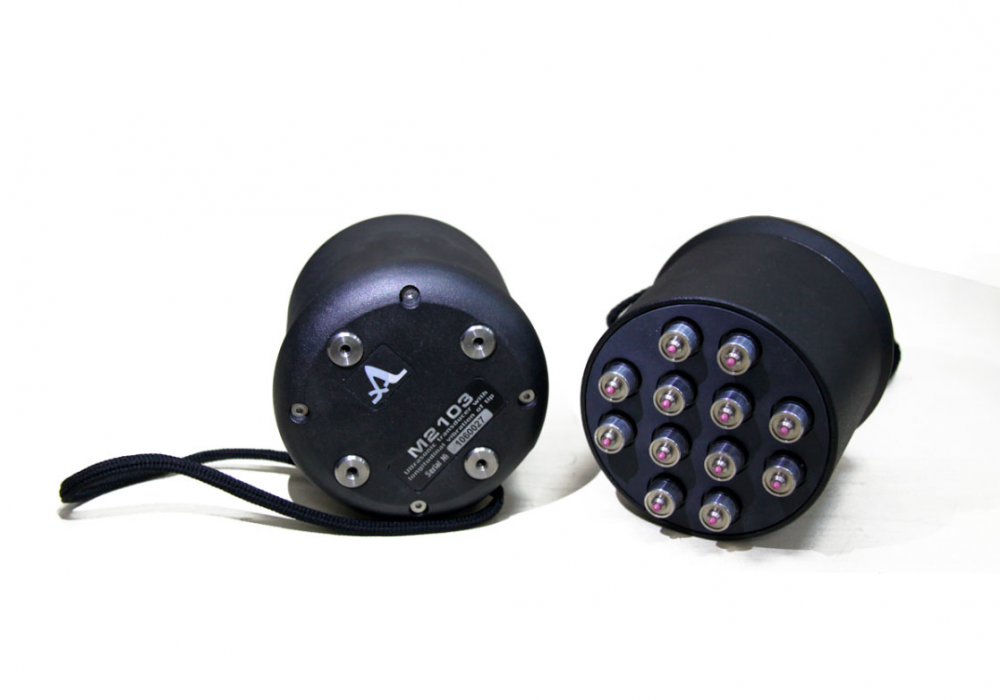

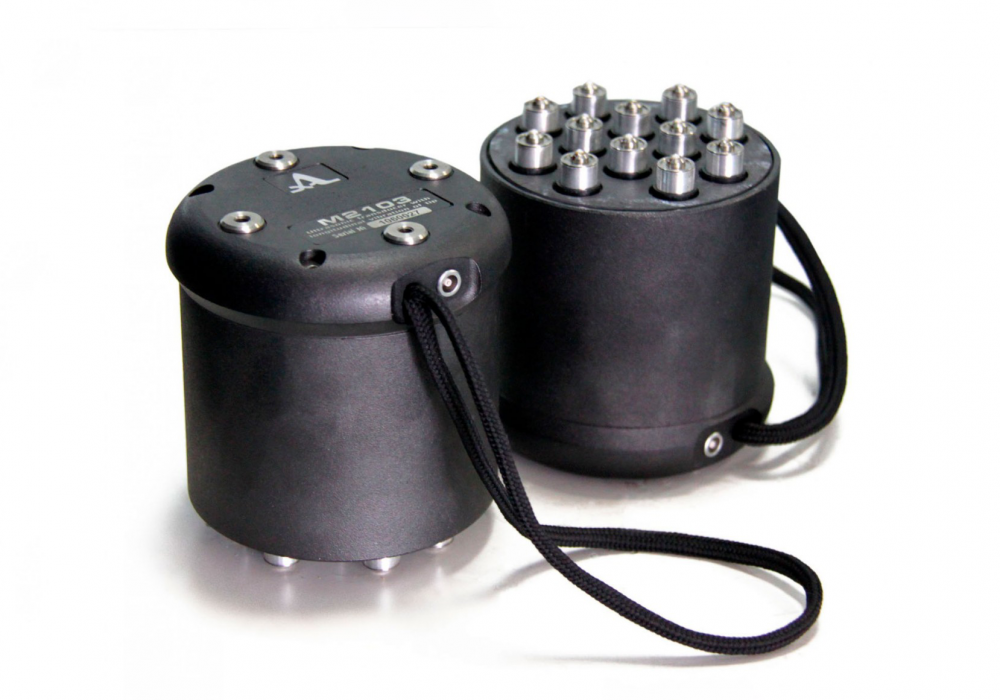

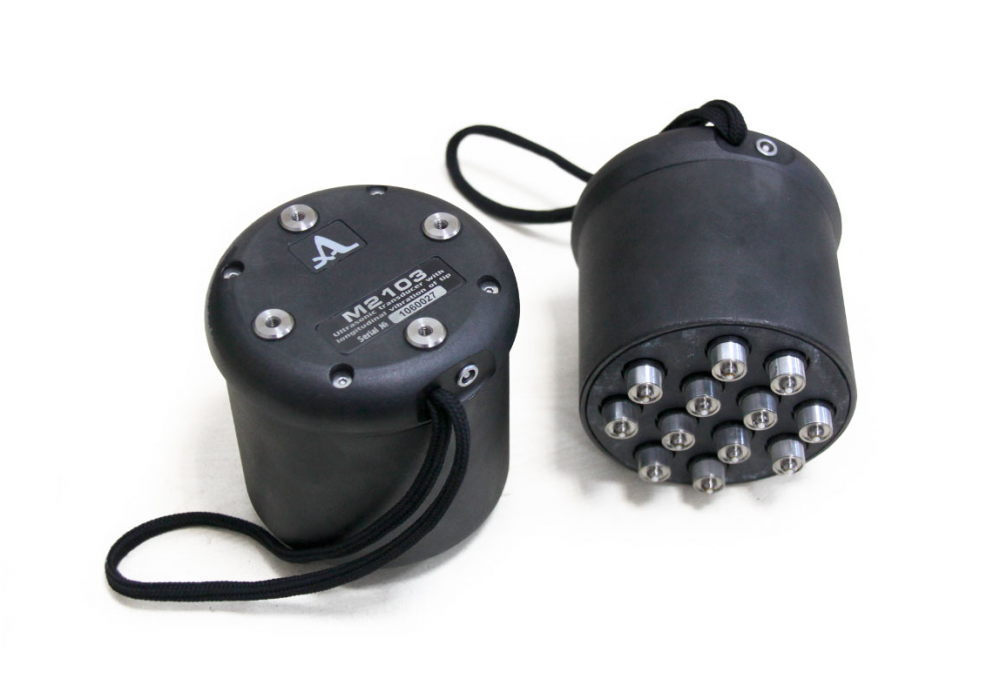

Антенная решетка М2103 0.1A0D60PL
Артикул: 1155
Низкочастотная антенная решетка М2103 0.1A0D60PL предназначена для неразрушающего контроля бетонных и железобетонных конструкций толщиной от 20 см до 2,5 м.
Описание
Низкочастотная антенная решетка М2103 0.1A0D60PL предназначена для неразрушающего контроля бетонных и железобетонных конструкций толщиной от 20 см до 2,5 м.
Пара данных АР, установленных на УЗ-дефектоскоп А1220 MONOLITH, используется для сквозного прозвучивания исследуемого материала.
Антенная решетка М2103 0.1A0D60PL незаменима для контроля объектов с высоким уровнем структурного шума (например, бетонных колонн с густо расположенной арматурой), которые сложно, а иногда невозможно обследовать эхо-методом. В таких ситуациях АР М2103 повышает соотношение сигнала и шума, облегчая тем самым поиск структурных нарушений. Также с ее помощью можно измерять скорость и продолжительность прохождения УЗ-волны через толстостенные объекты.
Еще одной особенностью данного устройства является сухой точечный контакт, благодаря которому не требуется проводить предварительную подготовку исследуемой поверхности и наносить на нее контактную жидкость. Это упрощает и ускоряет процесс контроля.
Совместимость
- Ультразвуковой дефектоскоп А1220 MONOLITH
Характеристики
Основные характеристики
-
ТипНизкочастотный матричный преобразователь с сухим контактом
-
Рабочая частота, кГц100
-
Тип разъемаLEMO серии 00.250
-
Количество элементов12 элементов с сухим точечным контактом
-
Рабочий тип волнПродольные
Модификации
| Модель | Рабочая частота, кГц | Количество элементов | Рабочий тип волн |
|---|---|---|---|
| Антенная решетка М2502 0.05A0R100X60PS | 50 | 24 (матрица 6 х 4 с шагом 20 мм) | Поперечные |
| Антенная решетка M2503 0.1A0R100Х60PL | 100 | 24 (матрица 6 х 4 с шагом 20 мм) | Продольные |
| Антенная решетка М2102 0.05A0D60PS | 50 | 12 элементов с сухим точечным контактом | Поперечные |
| Антенная решетка М2103 0.1A0D60PL | 100 | 12 элементов с сухим точечным контактом | Продольные |
