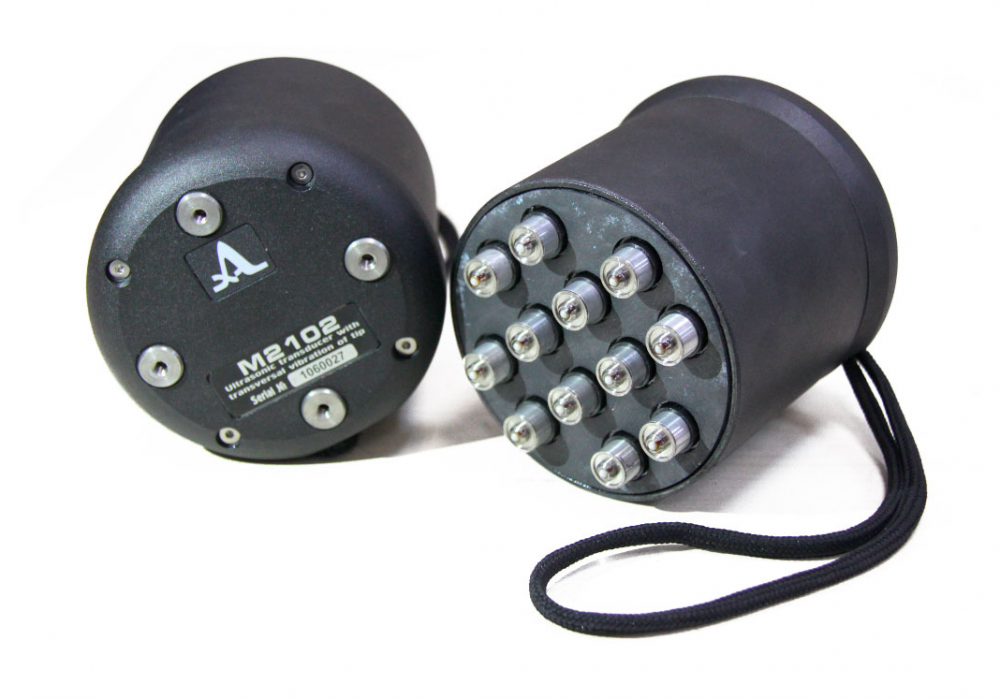

Антенная решетка М2102 0.05A0D60PS
Артикул: 1156
Низкочастотная антенная решетка М2102 0.05A0D60PS предназначена для неразрушающего контроля изделий из графита и угля толщиной от 10 см до 1,5 м.
Описание
Низкочастотная антенная решетка М2102 0.05A0D60PS предназначена для неразрушающего контроля изделий из графита и угля толщиной от 10 см до 1,5 м.
Пара данных АР, установленных на УЗ-дефектоскоп А1220 MONOLITH, используется для сквозного прозвучивания исследуемого материала. Также с их помощью можно измерять скорость и продолжительность прохождения УЗ-волны.
Антенная решетка М2102 0.05A0D60PS повышает соотношение сигнала и шума за счет слабого затухания в материале, особенно на толстостенных угольных объектах.
Еще одной особенностью данной АР является сухой точечный контакт, благодаря которому не требуется проводить предварительную подготовку исследуемой поверхности и наносить на нее контактную жидкость. Это упрощает и ускоряет процесс контроля.
Совместимость
- Ультразвуковой дефектоскоп А1220 MONOLITH
Характеристики
Основные характеристики
-
ТипНизкочастотный матричный преобразователь с сухим контактом
-
Рабочая частота, кГц50
-
Тип разъемаLEMO серии 00.250
-
Количество элементов12 элементов с сухим точечным контактом
-
Рабочий тип волнПоперечные
Модификации
| Модель | Рабочая частота, кГц | Количество элементов | Рабочий тип волн |
|---|---|---|---|
| Антенная решетка М2502 0.05A0R100X60PS | 50 | 24 (матрица 6 х 4 с шагом 20 мм) | Поперечные |
| Антенная решетка M2503 0.1A0R100Х60PL | 100 | 24 (матрица 6 х 4 с шагом 20 мм) | Продольные |
| Антенная решетка М2102 0.05A0D60PS | 50 | 12 элементов с сухим точечным контактом | Поперечные |
| Антенная решетка М2103 0.1A0D60PL | 100 | 12 элементов с сухим точечным контактом | Продольные |
