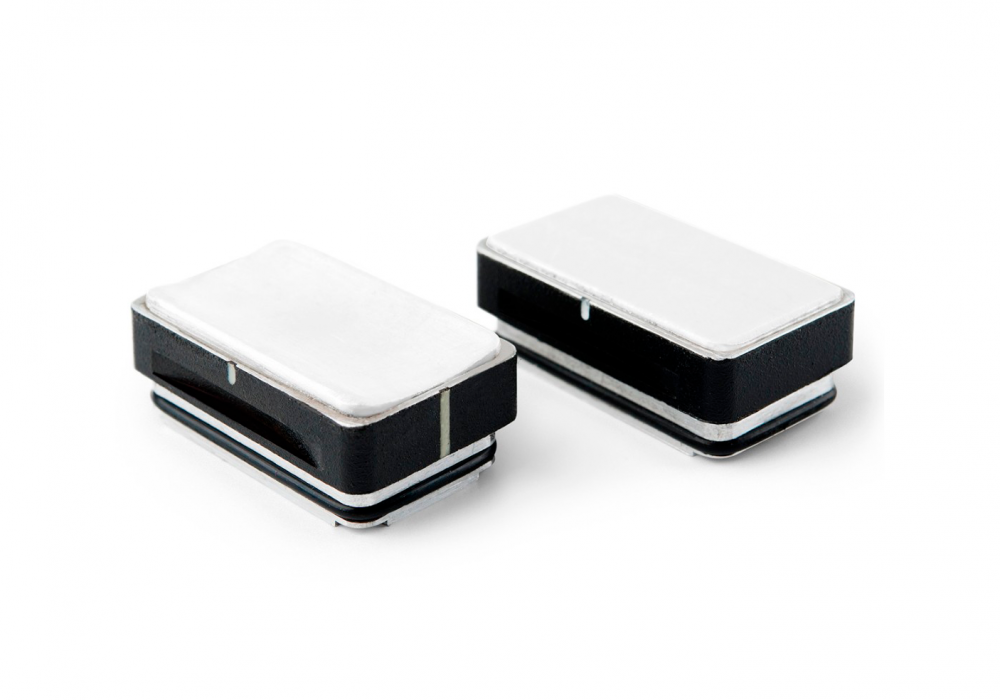

Акустический модуль М9171
Артикул: 1164
Сменный акустический модуль М9171 предназначен для антенной решетки модели M9171 4.0V0R26X10CL.
Описание
Сменный акустический модуль М9171 предназначен для антенной решетки модели M9171 4.0V0R26X10CL.
В ходе эксплуатации рабочая поверхность акустического модуля антенной решетки со временем приходит в негодность из-за истирания. Замена модуля выполняется просто и быстро, что способствует уменьшению времени простоя и повышению эффективности труда.

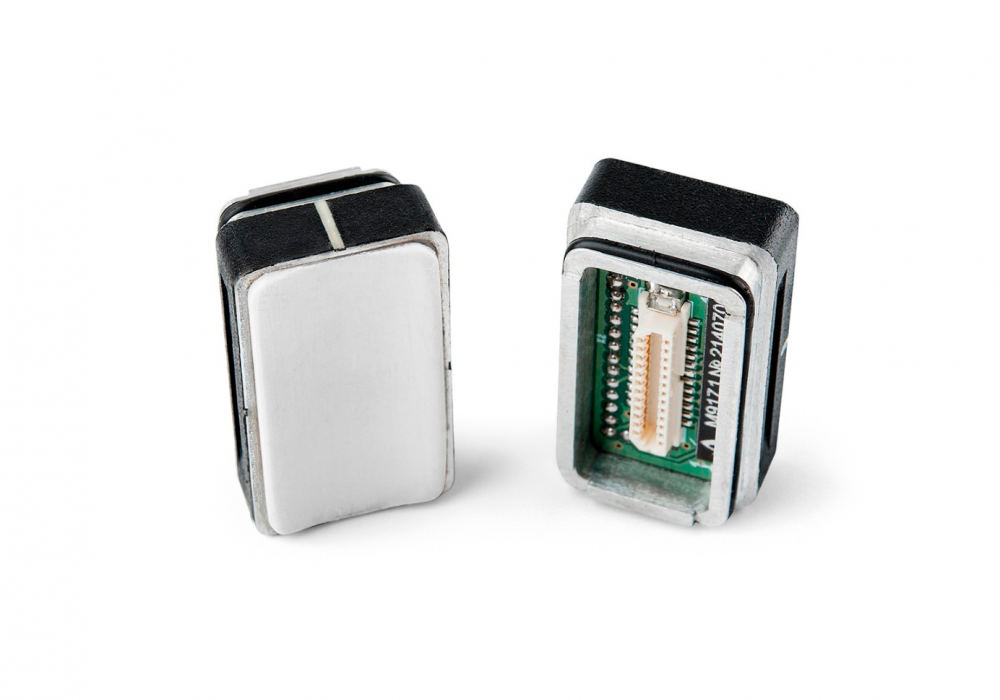

Конструкция акустического модуля
- Набор пьезоэлементов
- Разъем для соединения с корпусом антенной решетки
Совместимость
- Антенная решетка M9171 4.0V0R26X10CL
Характеристики
Основные характеристики
-
Габаритные размеры, мм31х20х13
-
Рабочий тип волнПродольные
-
Акустическая апертура, мм26х10
-
Частота, МГц4
-
Масса, г13
-
Рабочая температура окружающей среды, °СОт -20 до +45
-
Относительная влажность<85%
-
Шаг пьезоэлементов, мм1,75
Модификации
| Модель | Частота, МГц | Акустическая апертура, мм | Рабочий тип волн |
|---|---|---|---|
| Акустический модуль М9060 | 4 | 40х10 | Продольные |
| Акустический модуль М9050 | 1 | 40х10 | Продольные |
| Акустический модуль М9052 | 2,5 | 40х10 | Продольные |
| Акустический модуль М9065 | 4 | 40х10 | Поперечные |
| Акустический модуль М9055 | 2,5 | 40х10 | Поперечные |
| Акустический модуль М9067 | 4 | 40х10 | Поперечные, продольные |
| Акустический модуль М9170 | 4 | 26х10 | Поперечные |
| Акустический модуль М9171 | 4 | 26х10 | Продольные |
| Акустический модуль М9172 | 4 | 26х10 | Поперечные, продольные |
| Акустический модуль М9174 | 7,5 | 20х6 | Поперечные |
