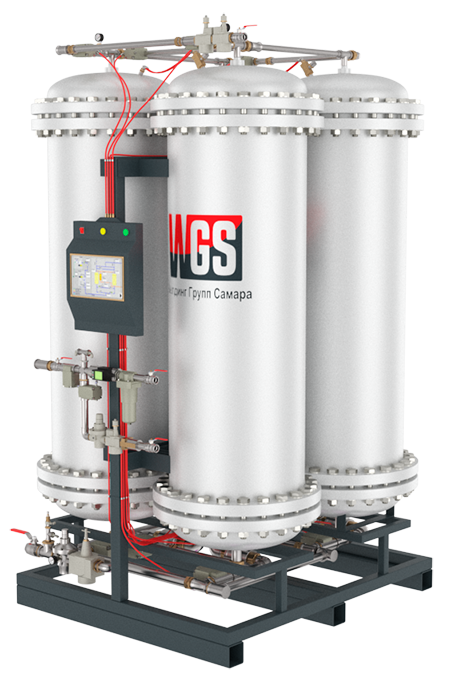

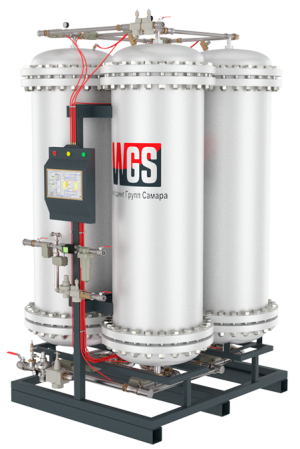

Адсорбционные кислородные станции

Артикул: Adsorb-oxygen

Адсорбционные кислородные станции – установки по разделению воздуха. Метод КЦА (безнагревная короткоцикловая адсорбции) лежит в основе действия адсорбционного кислородного оборудования. В процессе преобразования атмосферного воздуха, станция получает кислород чистотой до 96%.

Описание

Технические характеристики

Производительность до 5 000 нм3/час
Концентрация до 95.5%
Энергоэффективность 0,25 — 0,4 кВт/м3
Давление до 450 бар
Точка росы от +3 °C до –70 °C

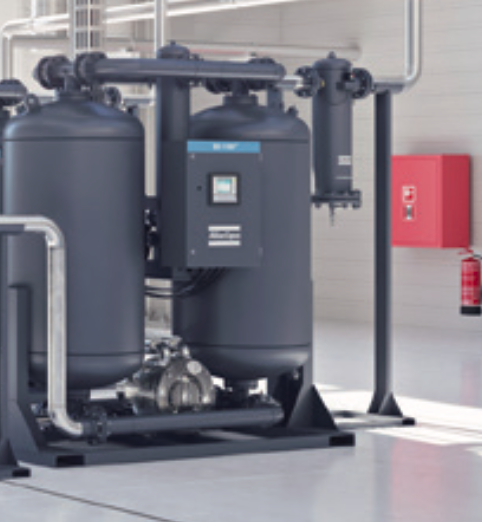

Система осушения сжатого воздуха рефрижераторная, адсорбционная
Гарантия 24 месяца
Срок службы станции 20 лет
Производство от 5 недель





Преимущества кислородной станции



Высокая производительность

Низкое энергопотребление

Качественная сборка

Надежность

Качественные комплектующие от ведущих брендов

Сразу готова к эксплуатации

Быстрое подключение

Полная автоматизация генератора и всей станции





Применение адсорбционных кислородных станций



Лазерная резка

Обработка металлов

Литье под давлением

Пищевая и электронная промышленность

Производство технологических газов

Продувка трубопроводов

И это лишь немногие сферы применения – в действительности их намного больше.





Конкурентные преимущества

Адсорбционные кислородные станции

  • Заводская сборка под ключ по вашему проекту
  • Надежность оборудования и качество сборки на высоком уровне
  • Используются только комплектующие от лидеров отрасли
  • Высокая производительность при низких издержках
  • Автоматизированы все процессы производства — как в генераторе, так и в самой станции
  • Быстрая пусконаладка.

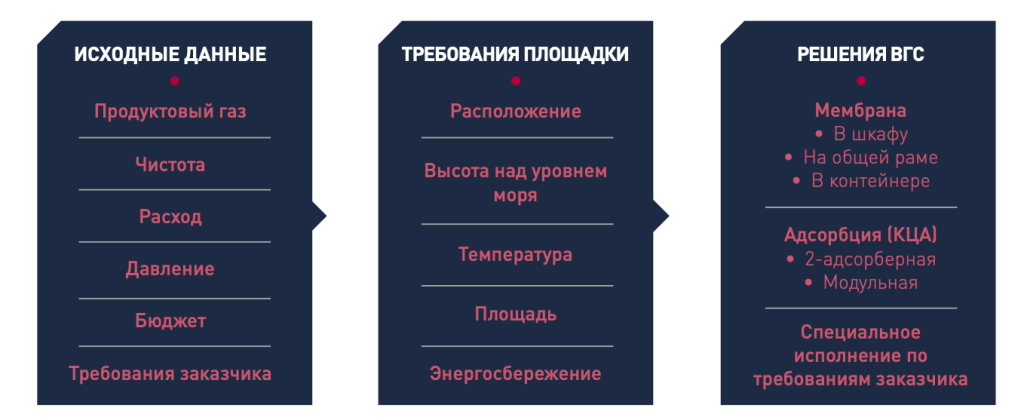

Подбор решения





Вариации кислородных комплексов:

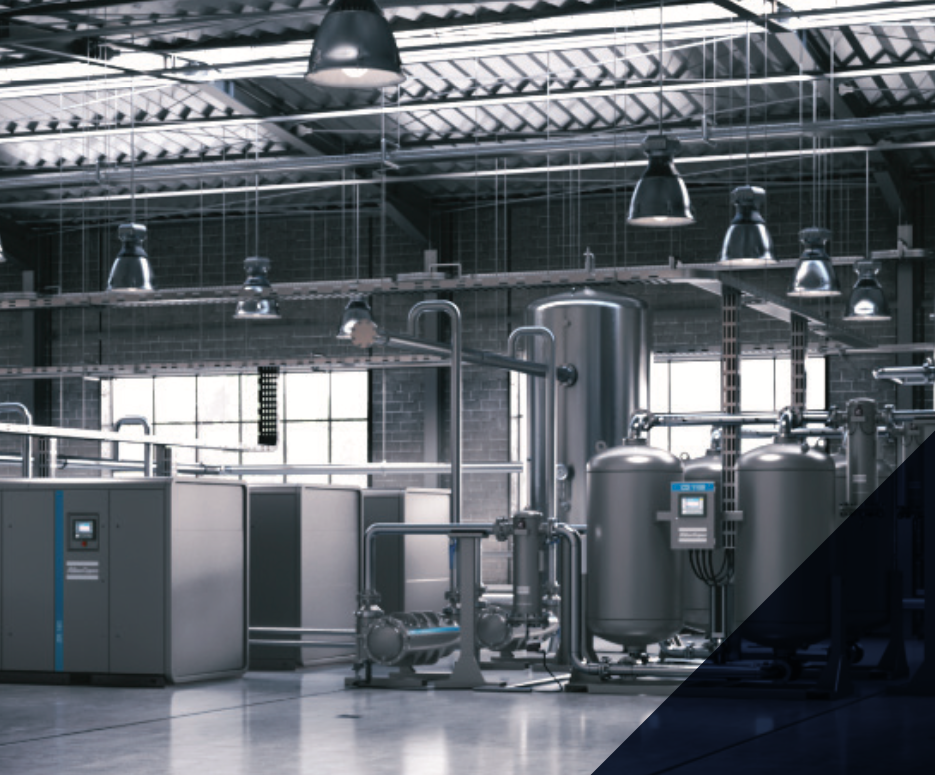

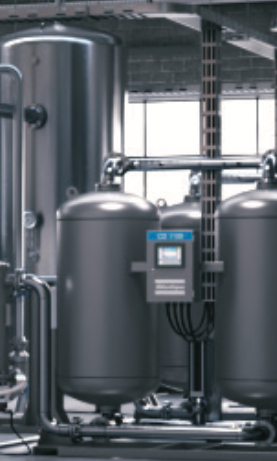

Стационарная расстановкаСтационарная расстановка

В помещении с отоплением: монтаж генераторов на одной раме.

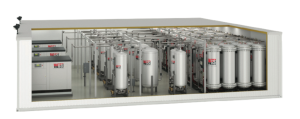

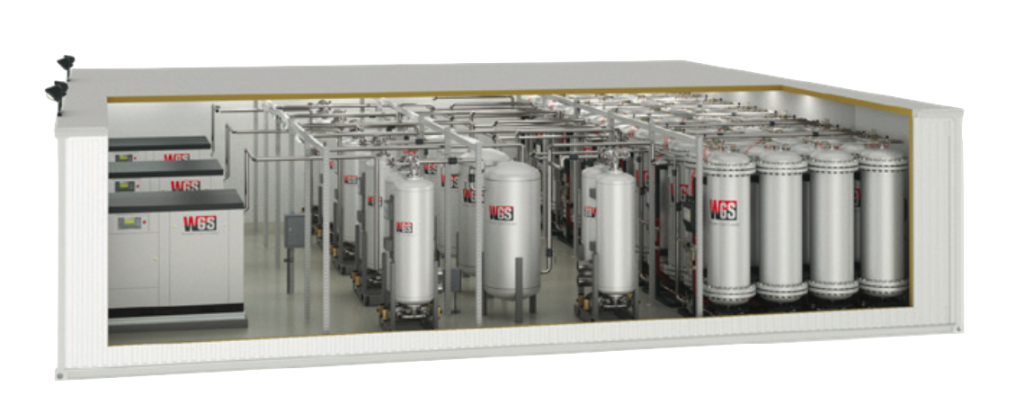

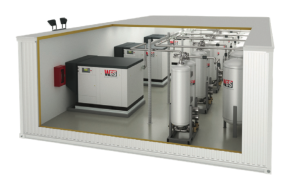

Блочно-модульное исполнение

Блочно-модульное исполнениеВсе системы кислородных станции смонтированы внутри отдельного блок-контейнера, защищающего оборудование от внешних воздействий.

Индивидуальность блочно-модульного кислородного комплекса

  • Все технические процессы полностью автоматизированы.
  • Комплектация контейнера:
  • – управления оборудованием,
  • – терморегулирования,
  • – вентиляции,
  • – рекуперации,
  • – пожаротушения,
  • – автоматического ввода резерва,
  • – передачи данных и охраны.
  • Продуктивность 1 блока 750 м3/час.
  • Проработана конструктивная часть контейнера, в результате все узлы комплекса работают  без перегрева.
  • Блочно-модульный комплекс работает при температурном колебании:  -50 °С до +50 °С.
  • Рабочий режим: 24/7.
  • Заводская сборка всех узлов.
  • Все оборудование протестировано и налажено, осталось только привезти, установить и подключить.

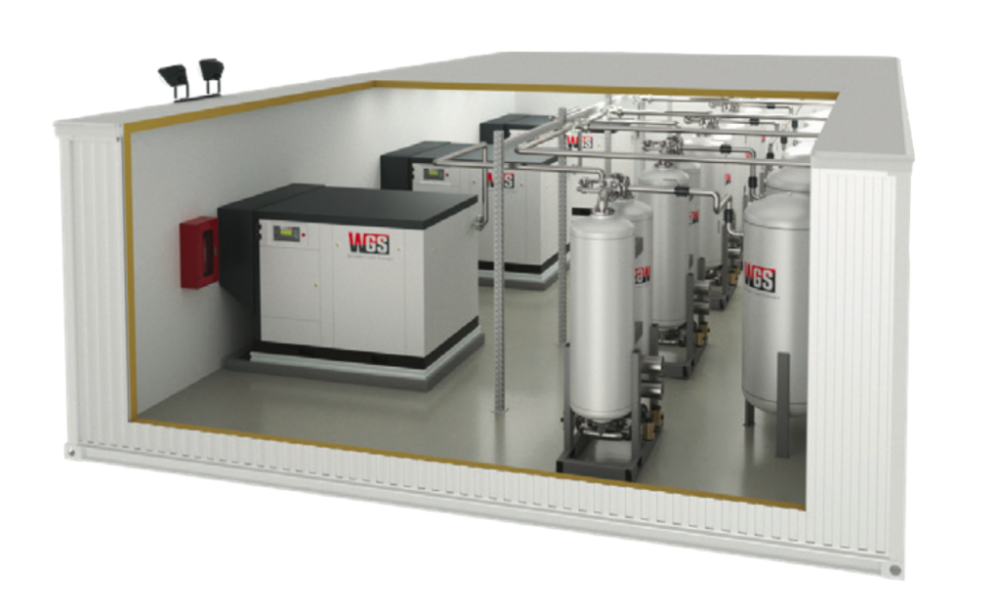

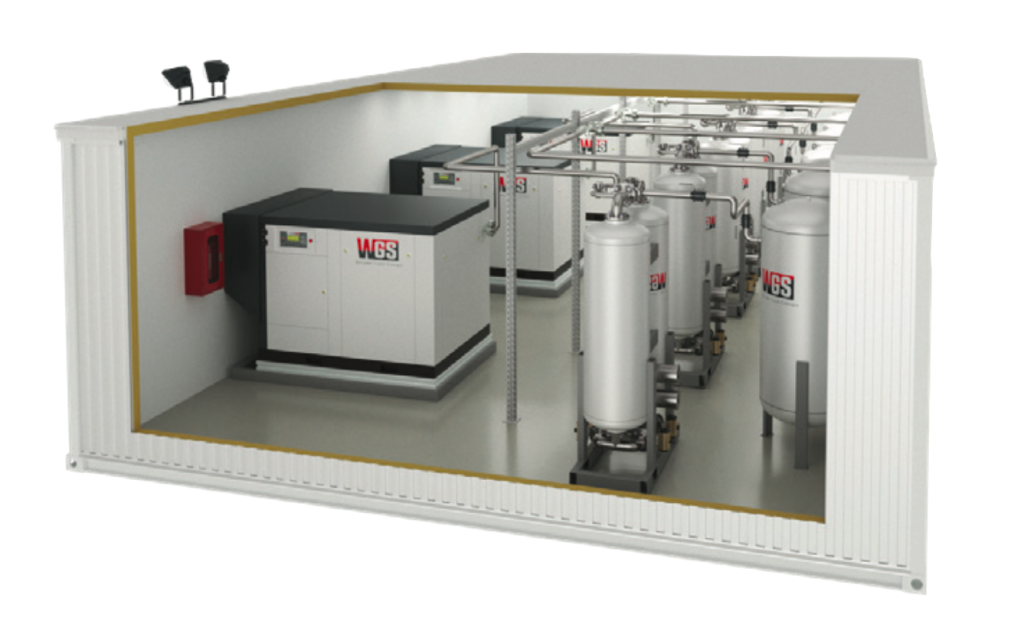

Блочно-модульное исполнение





Комплектация кислородной станции

Адсорбционные кислородные станции

  • Светодиодное освещение
  • Система вентиляции и рекуперации
  • Система пожарной сигнализации и порошкового пожаротушения
  • Качественный 100 мм экологически чистый, негорючий утеплитель
  • Система отопления
  • Система автоматики Siemens, Omron, Phoenix Contact, Овен
  • Авиационная эмаль (срок службы до 25 лет)
  • Система кондиционирования

















Особщенности

Защита от взрыва

Станцию можно использовать на взрывоопасных участках.

Дожимной компрессор

Поднимет давление продукционного газа до 450 Бар

Заправочная станция

Станция укомплектована оборудованием способным заполнить баллоны сжатым газом под давлением до 200 Бар

Система доочистки

Позволяет получить продукционный азот более высокой концентрации







Основные узлы и агрегаты блочно-модульной станции

Температурные условия.

-60 °С +55 °С ... .

Утепление контейнера выполнено из негорючих сэндвич-панелей толщиной 50-100 мм. Исполнение блок-контейнера подбирается индивидуально в соответствии с ГОСТ 15150 69 и требованиями заказчика.

Система вентиляции и рекуперации.

Комплектуется промышленными вентиляторами и воздушными клапанами с электрическими приводами, управляется общей автоматизированной системой управления станции в соответствии с заданными параметрами микроклимата и сигналами датчика газовоздушной среды внутри контейнера. Также возможна установка системы кондиционирования.

Отопление.

Настенные конвекторы и тепловые завесы, температурный режим регулируется по температурным датчикам единой автоматизированной системы управления модульной станции.

Пожарно-охранная безопасность.

Стандартная комплектация – пожарная сигнализация, опционно – подключение порошкового пожаротушения (АУПП). Система АУПП обнаружит, потушит  воспламенение, а так же сообщит о случившемся в ЛСУ заказчика.

Система управления.

Система управления смонтирована в отдельном защищенном от пыли и влаги шкафу.  АСУ в стандартной комплектации имеет базу ПЛК Siemens — лучший производитель комплектующих. Благодаря системе управления комплекс может функционировать полностью автономно более того всем комплексом можно управлять удаленно.

Вводно-распределительное устройство.

В Комплектацию входит – шкаф ВРУ и ИБП, он позволяет удержать управление запорной арматурой при отключении элеткричества.





Что у нас есть

кислородная станцияМы готовы поставить нашим клиентам не только стандартный модельный ряд азотных и кислородных установок различной производительности, но и предложить инженерные решения по техническому заданию заказчика.

  • Мембранные азотные установки производительностью до 10 000 м3/час с чистотой азота до 99,6%.
  • Адсорбционные азотные генераторы производительностью до 15 000 м3/час с чистотой азота до 99,9995%.
  • Стационарные азотные установки на базе мембранных и адсорбционных генераторов производительностью до 10 000 м3/час с чистотой азота до 99,9995%.
  • Мембранные кислородные установки производительностью до 1 000 м3/час с чистотой кислорода до 95,5%.
  • Адсорбционные кислородные генераторы производительностью до 3 000 м3/час с чистотой кислорода до 97%.
  • Стационарные кислородные установки на базе мембранных и адсорбционных генераторов производительностью до 10 000 м3/час с чистотой кислорода до 95%.
  • Блочно-контейнерные азотные станции и кислородные станции.





Инженерные услуги

  • Проект и дизайн узлов для производства газообразного азота и кислорода
  • Инженеринг технологических, P&ID, электрических узлов
  • Разработка тех документации
  • Просчет проекта





Услуги пусконаладки

  • Подключение оборудования
  • Обучение тех специалистов заказчика
  • Обслуживание сертефицированными инженерами производителя
  • Проектная документация





Постобслуживание

  • Техподдержка
  • Сервис
  • Комплектующие и запчасти в наличии
  • Поддержка online через систему удаленного мониторинга

Характеристики

Основные характеристики

  • Производительность, нм3/ч
    5000
  • Срок гарантии, лет
    2
  • Давление, бар
    450
  • Концентрация, %
    95
