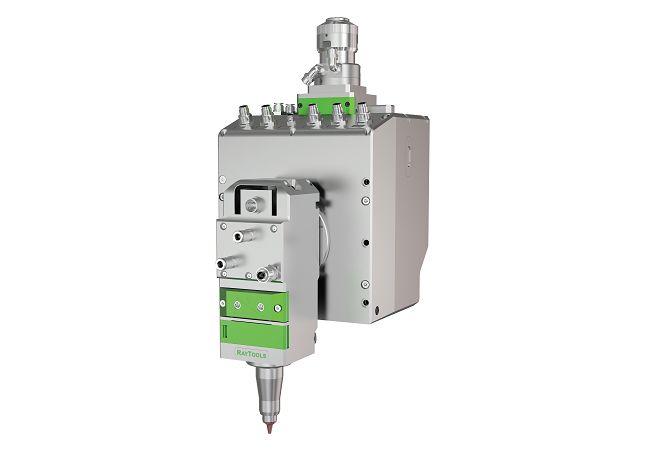

4-осевая головка для резки труб RayTools GF401 (замена BM140) фото 1
4-осевая головка для резки труб RayTools GF401 (замена BM140) фото 1

4-осевая головка для резки труб RayTools GF401 (замена BM140)

Артикул: GF401

В корзину Узнать цену

Четырехосевая лазерная головка GF401 швейцарской компании RayTools предназначена для высокоточной резки труб под углом наклона до 135°.

Описание

  • Четырехосевая лазерная головка GF401 швейцарской компании RayTools предназначена для высокоточной резки труб под углом наклона до 135°.
  • Лазерная головка имеет номинальную мощность 6 кВт и предназначена для нарезания труб под наклоном.
  • Головка оснащена прямым сервоприводом с конической зубчатой передачей, который отличается высокой точностью и стабильностью позиционирования, а также плавностью и сниженным уровнем шума.
  • Стабильность и точность резки увеличена за счет системы выдувания шлаков.
  • Быстрота прожигания за счет автоматической фокусировки от 0 до 10 В.
  • Удобство и снижение временных затрат на обслуживание лазерной головки за счет модульной конструкции.
  • При обработке труб под наклоном используются как высокопроизводительный стандарт промышленной сети EtherCAT. Поддерживается настройка других протоколов по выбору пользователя.
  • Контроль высоты осуществляется посредством EtherCAT или аналогового выхода до 10 В.

Технические характеристики

Волоконно-оптический соединитель QBH, QD
Световой диаметр 35 мм

Автоматическая фокусировка

Диапазон

+10 ~ -10 мм (по шкале)

-22,5 ~ +22,5 мм (точка фокусировки для FL150)

-40 ~ +40 мм (точка фокусировки для FL200)
Ускорение ≤6 м/с²
Скорость ≤10 м/мин
Точность ≤50 мкм

Защитные стекла

Для коллиматорной линзы (верхнее) Ø38,1*1,6 мм
Для фокусирующей линзы (центральное/нижнее) Ø37*7 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 150 мм, 200 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла

1,0 мм, 1,2 мм, 1,5 мм,
2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм
Давление вспомогательного газа ≤30 бар
Вес ~ 18 кг

Наклон

Угол наклона ± 135°
Частота вращения ≤90 об/мин
Угловое ускорение ≤50 рад/с²
Точность позиционирования 0,015°
Точность повторного позиционирования 0,015°

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD
  • Точность позиционирования
    0,015°
  • Угловое ускорение, рад/с
    ≤50
  • Частота вращения, об/мн
    ≤90
  • Угол наклона
    135°
  • Вес, кг
    18
  • Давление вспомогательного газа, бар
    ≤30
  • Диаметр наконечника сопла, мм
    1,0-4,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Размер защитного стекла фокусирующей линзы, мм
    Ø37*7
  • Размер защитного стекла коллиматорной линзы, мм
    Ø38,1*1,6
  • Точность автоматической фокусировки, мкм
    ≤50
  • Скорость автоматической фокусировки, м/мин
    ≤10
  • Ускорение автоматической фокусировки, м/с²
    ≤6
  • Диапазон автоматической фокусировки, мм
    +10 ~ -10
  • Световой диаметр, мм
    35
  • Фокусное расстояние, мм
    150, 200
  • Точность повторного позиционирования
    0,015°
  • Мощность, кВт
    6
